桩基钢筋笼的制作与安装
河北某高速公路桥梁桩基钢筋笼制作及安装方案(挖孔灌注桩)
钢筋加工及安装施工方案1施工说明1.1 瓦房大桥钢筋加工机械已进场，并调试完毕。
现已具备钢筋工程加工条件，在此提出初步的K120+908瓦房大桥右幅7-1#桩基钢筋加工施工方案作为钢筋加工首件施工方案，经过施工总结，指导其余钢筋笼加工施工。
1.2 K120+908瓦房大桥右幅7-1#桩基，桩经2.0m,桩长25m，桩为摩擦桩,钢筋笼长度21.0m.1.3主要工程数量表2 施工组织安排挖孔桩钢筋笼加工由桥梁专业施工队负责施工，计划2013年6月20日开工，2013年6月22日完工，为了确保该桩施工质量和工期，项目经理部组建专业小组，实行岗位责任管理制，具体安排如下：2.1、施工人员配置表2.2、机械设备配备表2.3、劳动力配备表3 施工程序及工艺流程3.1施工程序主要施工程序为;原材料报检→可焊性试验→焊接参数试验→设备检查→施工准备→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最后节定位。
3.2 工艺流程→→--→--→4 施工要求4.1 钢筋储存4.1.1 钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。
4.1.2钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，存放时应架空存放，离地面不小于500mm。
4.2 钢筋的除锈4.2.1 加工方法钢筋均应清除油污和捶打能剥落的浮皮、铁锈。
大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。
4.2.2注意事项及质量要求如除锈后钢筋表面有严重的麻坑、斑点等。
已伤蚀截面时，应降级使用或剔出不用，带有蜂窝状锈迹钢筋，不得使用。
4.3 钢筋配料整形4.3.1 配料单编制：钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。
调直可采用冷拉或调直机调直冷拉法多用于较细钢筋的调直，调直机多用于较粗钢筋的调直，采用冷拉法调直时应匀速慢拉，Ⅰ级钢筋冷拉率应≦2﹪，牌号钢筋冷拉率应≦1﹪.用调直机调直钢筋时，表面伤痕不应使截面面积减少5﹪以上。
高速公路桩基钢筋笼制作安装工艺
高速公路桩基钢筋笼制作安装工艺
1、钢筋骨架制作
钢筋骨架的制作应符合设计要求和《公路桥涵施工施工技术规范》的有关规定，钢筋笼分段插入孔桩，各断主筋必须焊接，焊接长度必须满足规范要求，单面焊焊接长度不小于10d，双面焊焊接长度不小于5d。
受拉钢筋搭接长度HRB335搭接长度不小于35d，R235搭接长度不小于25d。
2、钢筋笼安装
钢筋笼绑扎安装：①钢筋笼根据施工图纸在钢筋加工场分段制作成型运至施工现场，经监理工程师检验合格并签字后，采用汽车吊将钢筋笼缓慢吊放入孔，直至桩基钢筋笼完全安装就位为止，钢筋笼节与节之间严格按照设计及规范要求进行焊接。
②在吊车不能到达的地方用葫芦进行吊装，采用槽钢或工字钢将孔口覆盖，在槽钢或工字钢上拼装钢筋笼，钢筋笼成型后采用葫芦缓慢吊放入孔，直至桩基钢筋笼完全安装就位为止。
3、超声波检测管安装
超声波检测管在钢筋笼制作时事先应将定位环按设计位置安装好，桩径小于200cm时采用3根声测管，桩径大于或等于200cm时采用4根，每断面4根按90°分布，每断面3根按120°分布，同时将声测管对称安装在钢筋笼内，上端高出桩顶50cm下端用钢板封底焊接并伸至桩底，接头采用套管焊接，声测管灌满清水并将端口密封，以免混凝土灌注时混凝土挤入管内而造成声测管堵塞失效。

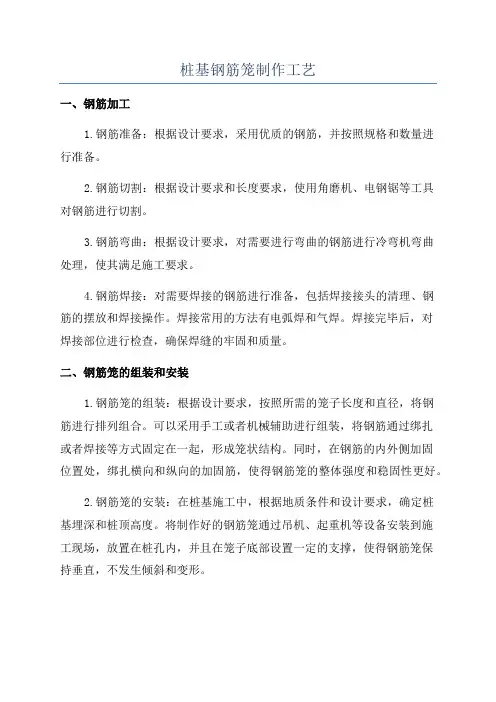

桩基钢筋笼制作工艺
桩基钢筋笼制作工艺一、钢筋加工1.钢筋准备：根据设计要求，采用优质的钢筋，并按照规格和数量进行准备。
2.钢筋切割：根据设计要求和长度要求，使用角磨机、电钢锯等工具对钢筋进行切割。
3.钢筋弯曲：根据设计要求，对需要进行弯曲的钢筋进行冷弯机弯曲处理，使其满足施工要求。
4.钢筋焊接：对需要焊接的钢筋进行准备，包括焊接接头的清理、钢筋的摆放和焊接操作。
焊接常用的方法有电弧焊和气焊。
焊接完毕后，对焊接部位进行检查，确保焊缝的牢固和质量。
二、钢筋笼的组装和安装1.钢筋笼的组装：根据设计要求，按照所需的笼子长度和直径，将钢筋进行排列组合。
可以采用手工或者机械辅助进行组装，将钢筋通过绑扎或者焊接等方式固定在一起，形成笼状结构。
同时，在钢筋的内外侧加固位置处，绑扎横向和纵向的加固筋，使得钢筋笼的整体强度和稳固性更好。
2.钢筋笼的安装：在桩基施工中，根据地质条件和设计要求，确定桩基埋深和桩顶高度。
将制作好的钢筋笼通过吊机、起重机等设备安装到施工现场，放置在桩孔内，并且在笼子底部设置一定的支撑，使得钢筋笼保持垂直，不发生倾斜和变形。
3.钢筋笼的调整和修整：在钢筋笼安装后，进行钢筋笼垂直度的校核和调整。
采取测量和调整的方法，使得钢筋笼在安装后保持垂直且稳固。
对于不符合要求的钢筋笼，进行调整和修整，确保钢筋笼的质量和稳定性。
三、质量控制1.钢筋规格和数量的检查：在钢筋加工之前，对钢筋的规格和数量进行检查和核对，确保满足设计要求和施工需要。
2.钢筋的准确加工：钢筋加工必须根据设计要求和施工要求进行准确的切割、弯曲和焊接等操作，确保钢筋的尺寸和质量符合要求。
3.钢筋笼的尺寸和形状检查：在钢筋笼的组装和安装过程中，对钢筋笼的尺寸和形状进行检查，确保其符合设计要求。
4.钢筋笼的垂直度和稳定性检查：对于安装好的钢筋笼，要进行垂直度和稳定性的检查，确保桩基施工的安全和稳定性。
总结：桩基钢筋笼制作工艺主要包括钢筋加工、钢筋笼的组装和安装以及质量控制等环节。
基坑支护和桩基础工程钢筋笼吊装方案
基坑支护和桩基础工程钢筋笼吊装方案基坑支护和桩基础工程是土木工程中重要的一部分，其施工需要经过多个步骤，其中钢筋笼的吊装是其中关键的一步。
本文将从钢筋笼制作、吊装设备选择和吊装方案三个方面详细介绍基坑支护和桩基础工程钢筋笼的吊装方案。
一、钢筋笼制作在进行钢筋笼吊装前，首先需要进行钢筋笼的制作。
钢筋笼的制作包括钢筋加工和钢筋的绑扎两个步骤。
1.钢筋加工：根据设计图纸要求，对于每根钢筋进行精确的尺寸加工。
钢筋的加工主要包括剪切和弯曲两个方面，剪切钢筋时要保证钢筋的质量完好，并满足设计图纸的要求。
弯曲钢筋时要用专门的弯曲设备，确保钢筋弯曲的角度和弯曲半径满足图纸要求。
2.钢筋绑扎：在钢筋加工完成后，将钢筋按照设计图纸的要求进行绑扎。
绑扎钢筋时要注意两根钢筋的交叉点要牢固可靠，不得出现脱落现象。
绑扎时要确保钢筋的间距和角度满足图纸要求，同时保证绑扎点牢固。
绑扎完成后，对钢筋进行查看验收，确保钢筋绑扎质量符合要求。
二、吊装设备选择在选择吊装设备时需要考虑以下几个方面：1.基坑内部情况：由于基坑的大小和形状各不相同，因此应根据具体情况选择吊装设备。
一般情况下，小型基坑可以选择手动葫芦进行吊装，而对于大型基坑可能需要使用起重机进行吊装。
2.钢筋笼的重量和长度：钢筋笼的重量和长度直接影响吊装设备的选择。
如果钢筋笼比较重或者较长，一般会选择起重机进行吊装，以保证吊装的安全性和高效性。
3.基坑周围环境：基坑周围环境也是选择吊装设备的重要因素。
如果基坑周围存在其他建筑物或者障碍物，可能会限制吊装设备的运行范围，因此需要选择适合的吊装设备。
三、吊装方案根据上述选择的吊装设备和基坑环境，可以制定钢筋笼的吊装方案。
这里以大型基坑和起重机为例，制定如下吊装方案：1.准备工作：在吊装前，要确保吊装设备的运行通畅，检查起重机的工作状态和相关安全装置。
同时，在钢筋笼吊装的位置附近设置警示标志，确保周围人员的安全。
2.吊装前预备：将起重机移至基坑的合适位置，使起重机的起重臂与基坑内的预设吊装点相对应。

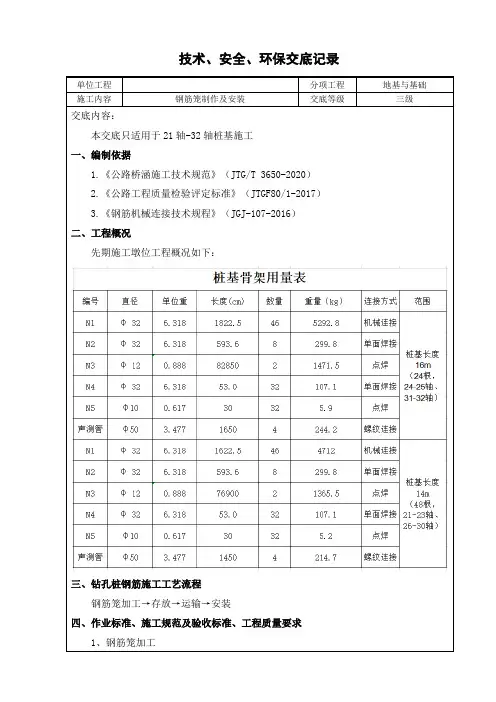

三级交底-钢筋笼制作及安装
在安放骨架前合理组织好劳动力、相应的焊接工具，焊机不少于2台，并保证其性能良好，力求在最短的时间内将其完成。
钢筋顶部定位方法：根据现场测量的护筒顶标高计算钢筋笼顶的设计标高。钢筋笼最后一节按计算设计标高就位后焊接定位钢筋，其具体形状为闭合的弯钩形，下部焊接与N1主筋上，灌注完砼后即切除定位钢筋。
交底人签字:
日期： 年 月 日
被交底人签字（详见签到表）
日期： 年 月 日
骨架入口后，设专人离远处观察钢筋笼的竖直度，指挥将其扶正徐徐下放，下放过程中应有专人扶住钢筋笼并适当调整方向，严禁碰撞孔壁。骨架下降到最后一道加强箍筋时，用2根钢管穿过加强箍筋的下方，使骨架位于统一竖直线上，进行连接。
孔口钢筋笼焊接，焊接长度单面焊10d，双面焊5d，d为钢筋直径。焊条采用设计要求的502电焊条，焊缝表面无砂眼、焊渣，钢筋表面及根部无灼烧现象。连接过程中要严格控制焊接质量及焊缝长度。连接结束后稍提起钢筋骨架抽取临时支托，将骨架徐徐下放，如此循环，直到设计标高位置。
2、骨架安装
为防止加工好的钢筋笼在运输过程中变形或损坏，利用吊车配合起吊，按编号装到板车上运至桩位处；
钢筋笼安装时为保证不变形，采用两点起吊，25T吊车大钩在距两端3m位置处水平吊起，然后小钩吊起钢筋笼的起吊端，使钢筋笼吊起。吊装时顶部及底部起吊时必须辅以方木或型钢，以免单根钢筋受力，使其变形。此时解除25T吊车大钩起吊点，检查钢筋骨架是否顺直，如有弯曲应调直。
பைடு நூலகம்二、工程概况
先期施工墩位工程概况如下：
三、钻孔桩钢筋施工工艺流程
钢筋笼加工→存放→运输→安装

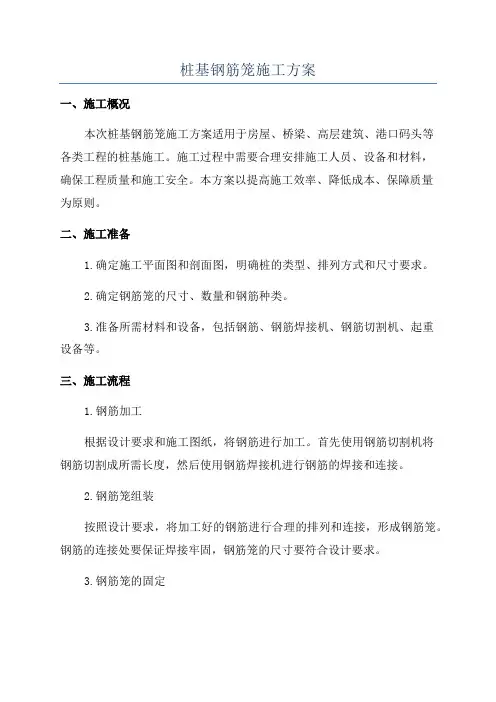

桩基钢筋笼施工方案
桩基钢筋笼施工方案一、施工概况本次桩基钢筋笼施工方案适用于房屋、桥梁、高层建筑、港口码头等各类工程的桩基施工。
施工过程中需要合理安排施工人员、设备和材料，确保工程质量和施工安全。
本方案以提高施工效率、降低成本、保障质量为原则。
二、施工准备1.确定施工平面图和剖面图，明确桩的类型、排列方式和尺寸要求。
2.确定钢筋笼的尺寸、数量和钢筋种类。
3.准备所需材料和设备，包括钢筋、钢筋焊接机、钢筋切割机、起重设备等。
三、施工流程1.钢筋加工根据设计要求和施工图纸，将钢筋进行加工。
首先使用钢筋切割机将钢筋切割成所需长度，然后使用钢筋焊接机进行钢筋的焊接和连接。
2.钢筋笼组装按照设计要求，将加工好的钢筋进行合理的排列和连接，形成钢筋笼。
钢筋的连接处要保证焊接牢固，钢筋笼的尺寸要符合设计要求。
3.钢筋笼的固定将钢筋笼用预埋件、钢丝绳或焊接方式进行固定，确保钢筋笼的稳定性和位置准确。
固定时要注意保持钢筋笼的垂直度和水平度。
4.钢筋笼吊装使用起重设备将钢筋笼吊装到桩基的施工位置。
在吊装过程中要注意保持钢筋笼的水平和垂直，避免损坏钢筋笼或周围结构。
5.钢筋笼的连接根据设计要求，对相邻的钢筋笼进行连接。
可以使用扣件、焊接或绑扎钢丝等方式进行连接。
连接处要保证稳固可靠，不得有松动。
6.钢筋笼的安装将钢筋笼安装到桩基内，并将其嵌入地下。
要注意保持钢筋笼与桩基之间的间隙，便于灌注混凝土。
7.钢筋笼的灌注在钢筋笼安装到位后，进行混凝土的灌注。
灌注混凝土时要均匀、连续，并采取相应的振捣措施，确保混凝土浇筑质量。
8.钢筋笼的验收待混凝土充分凝固后，进行钢筋笼的验收。
检查钢筋笼的连接牢固性、尺寸是否符合要求等，确认合格后方可进行下一步工作。
四、施工注意事项1.桩基钢筋笼的制作要确保焊点牢固，钢筋笼的尺寸要符合设计要求。
2.钢筋笼与桩基之间要保持适当的间隙，便于混凝土的灌注。
3.施工过程中要随时检查钢筋笼的水平和垂直度，确保施工质量。
4.使用起重设备进行钢筋笼的吊装时，要确保安全可靠，防止发生事故。
桩基钢筋笼加工及安装技术交底
桩基钢筋笼加工及安装施工技术交底（一）钢筋笼下料、加工制作、连接、绑扎吊装必须严格按设计图纸及规范进行施工。
（二）材料要求1、桩基的所有钢筋、焊条、焊剂的牌号、性能及使用的其它钢材，必须符合设计要求和有关标准的规定。
进场钢筋须经试验室取样检测合格后方可投入使用。
钢筋骨架主筋的焊接必须用J502以上焊条，不同型号的焊条应分类存放。
2、、桩基主筋采用Φ28螺纹钢，主筋在切头时必须保证同节钢筋笼中主筋长度一致，以便于主筋准确连接；加强筋采用Φ28螺纹钢，设在主筋内侧，自上而下2m一道至钢筋笼底部，搭接长度严格控制符合图纸及规范要求；箍筋采用φ10盘条按图纸间距布置，与主筋梅花形点焊。
3、扎丝：可采用20号镀锌铁丝。
铁丝的切断长度要满足使用要求。
4、声测管：采用外径57mm钢管，在桩基钢筋笼内侧按设计要求布设检测钢管：桩径≥1.5m时，每桩按正方形布置四根；桩径小于1.5m时按等边三角形布置三根，每根自上而下成一竖直线条。
长度应高出桩顶20cm且通到桩底。
声测管于钢筋笼加劲筋内侧紧贴绑扎，在吊装时特别注意防止声测管弯曲。
下端用钢板封底焊牢，接头处应确保接缝紧密、不漏水。
声测管在每节安装过程中需灌入清水检验其是否渗漏，如发现应及时停止安装并将已渗漏声测管及时更换掉。
浇筑混凝土前，将管内灌满水，上口用塞子堵严实。
5、钢筋在运输、储存过程中，应防止锈蚀、污染和避免压弯。
装卸钢筋时不得从高处抛掷。
（三）钢筋存放、施工准备1、按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
按钢筋绑扎顺序分类堆放，并对有锈蚀痕迹的钢筋进行清理。
2、核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
3、当施工现场地下水位较高时，必须有排水及降水措施。
4、熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定下料长度、批数、顺序及施工方法。
（四）钢筋加工及连接1、钢筋加工前，钢筋表面的油漆、积於、浮皮、铁锈等均清除干净。
钢筋笼制作、运输、安装方案
钢筋笼制作、运输、安装方案主要施工程序为：原材料报检→设备检查→施工准备→台具模具制作→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、孔口联、连接→最后节定位。
一、钢筋笼的制作1、排桩的钢筋笼外径应比孔桩设计直径小120mm，使钢筋笼主筋保护层为60mm。
抗滑桩的钢筋笼外径应比孔桩设计直径小200mm，使钢筋笼主筋保护层为100mm。
2、钢筋笼在钢筋房加工制作，其长度以9m－12m来为宜，当钢筋笼长度大于12米时，应分段加工，每节长度不大于12米，用吊车吊在孔口焊接。
钢筋焊接接头在同一截面不得大于50%，单面焊接长度不得小于10d，双面焊接长度不得小于5d，所有焊接点必须保证同心，偏心不得大于20mm。
直径≥20mm的受力主筋采用直螺纹机械连接，接头连接等级为I级，连接区段内的接头率不大于50%。
3、应在钢筋笼上部纵筋上加焊3个耳环，呈“品”字形布置，以便吊放钢筋笼，长度大于12m的钢筋笼应分节吊放。
4、声测管安装。
声测管采用直径57mm，壁厚1mm的钢管，材质Q235B，管底应封底，上部应用厚的塑料布堵实完好，以防止泥土进入声测管内堵塞。
800mm的桩埋设2根声测管，2000mm 的桩埋设3根声测管。
用扎丝绑扎牢固，每隔2米绑扎一道。
采用旋挖成孔工艺施工的桩基应全数用采声波透射法或钻芯法对成桩质量进行检测。
二、钢筋笼的运输1、用钢丝绳、枕木固定钢筋笼，防止在运输过程中钢筋笼移动滑出。
钢筋笼尽量在白天运输，如因施工需要确实需要晚上运输的，需有2人以上专人指挥过路，并配备频闪灯悬挂与钢筋笼四周。
钢筋笼运输时不得拖地。
对连续上坡、下坡、急转弯路段，时刻注意行人动向，时刻注意钢筋笼是否移动。
钢筋笼运输车需匀速慢行，并与前面车辆保持安全距离。
钢筋笼吊装时应有专人指挥，并注意周围物体和架空线路。
三、钢筋笼的安装1、钢筋笼采用吊车安装，安装时钢筋笼应竖直、准确、慢慢地吊放，尽量避免或减少钢筋笼与孔壁的摩擦，以免蹭掉过多的渣土，导致孔底沉渣过过厚，引起二次清底或多次清底，造成浪费，延长混凝土浇筑时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）电弧焊接接头的焊缝表面应平顺，无缺口、裂纹和较大的金属焊瘤，其缺陷及尺寸的允许偏差应符合各项相关的规定。
（6）Ⅱ钢筋选用的焊条为结502或506。
5.笼体成型在支架上进行绑扎。首先在平台上固定加强钢筋，加强钢筋四周划出标记，标记出主筋位置，焊接主筋，然后绑扎或点焊螺旋筋。点焊率不得低于10%，确保笼体在安装就位时不散架。
二、ห้องสมุดไป่ตู้工及制作
1.钢筋表面应洁净，使用前应将表面油渍、漆污、鳞锈等清除干净。
2.钢筋应平直，无局部折曲。
3.钢筋笼制作时，每一截面上的焊接接头在受弯构件的受压区不得大于50%，轴心受拉构件不得大于25%。（两钢筋接头相距在30d以内，或两焊接接头相距在50cm以内，或两绑扎接头的中距在绑扎长度以内，均视为同一截面，并不得小于50cm。）
2、机具材料做到“二整”：机械设备保持状态良好整洁，停置整齐。
3、工地现场外观做到“三洁”：施工现场场地整洁、生活环境清洁、施工产品美观洁净。
4、现场使用的主要机械设备配设“设备标志牌”标示出设备名称、生产厂家、出厂日期、使用状况，操作人员名称等。
5、施工结束后做好临时用地的恢复工作，并对施工中占用的地方道路等进行修复。
6.钢筋笼入孔后，应牢固定位，以免在灌注混凝土过程中发生掉笼或浮笼现象。
四、施工注意事项
1、制好的钢筋笼必须放在平整、干燥的场地上，存放时，每个加劲箍筋与地面接触处都垫上等高的方木。
2、每个钢筋笼节段上都要挂上标示牌，写明墩号、桩号、节号。
3、钢筋笼采用汽车起重机吊装，并在孔口牢固定位，以免在灌注混凝土过程中发生浮笼现象。
技术交底书
交底单位
编号
工程名称
灞河特大桥
施工部位
交底内容
桩基钢筋笼的制作与安装
会签人员
交底人：单位：职务：日期：
审核人：单位：职务：日期：
接底人：单位：职务：日期：
交底内容：
桩基钢筋笼的制作与安装。钢筋笼加工与制作时，要严格按照下发的施工图纸照图加工制作。
一、钢筋的堆放
1、钢筋必须按不同钢种、等级、型号、规格及生产厂家分别堆存，不得混杂，设立识别标志。钢筋在运输过程中，应避免锈蚀和污染。钢筋宜堆置在仓库(棚)内，露天堆置时，应垫高并加遮盖。钢筋使用前，必须具有出厂合格证和试验报告等。
7、钢筋场地原材料堆放整齐、分类标识清楚。对于钢筋废料及时清理处理。保持钢筋场地整洁无污染。
8、清洗机械、施工设备的废水及生活污水，采用必要的净化措施达到一定卫生标准才得排放。施工机械应防止严重漏油，禁止机械在运转中产生油污未经处理就直接排放，或维修机械时油水直接排放。
六、文明施工措施
1、开展文明施工，现场管理有序，现场布置统一规划，场地平整，道路、排水畅通。
4、安放钢筋时，应避免碰撞护壁，采用慢起、慢落、逐步下放的方法，不得强行下插。
五、安全、环保措施
1、工作前应认真检查工具、设备是否完好，焊机的外壳是否可靠地接地。焊机的修理应由电气保养人员进行，其他人员不得拆修。
2、施工前穿戴好劳动保护用品，戴好安全帽。高空作业要戴好安全带。敲焊渣、磨砂轮戴好平光眼镜。作业人员进入施工现场不准赤脚或穿拖鞋作业。
3、吊装钢筋骨架作业前，必须对钢丝绳、吊钩等进行安全检查，符合安全标准方可使用。
4、接地线要牢靠安全，不准用脚手架，钢丝缆绳、机床等作接地线。
5、在靠近易燃地方焊接，要有严格的防火措施，必要时须经安全员同意方可工作。焊接完毕应认真检查确无火源，才能离开工作场地。
6、保护植被。对施工界限内、外的植被、树木等尽量维持原状。如因施工需要砍除树木和其它经济作物时，事先报项目部审批。
6.制好的钢筋笼必须放在平整、干燥的场地上。存放时，每个加劲筋与地面接触处都垫上等高的木方，以免粘上泥土。
三、笼体安装
1.根据钢筋笼的长度及重量，使用适宜的吊车起吊。在钢筋笼骨架内部焊接加固钢筋以加强笼体的刚度。
2.起吊时，先将钢筋笼水平提起一定高度，然后提升主吊钩，停止副吊钩，使钢筋笼始终处于悬空状态，不得支撑在地面上，各吊点受力均匀。随着主吊钩的不断上升，慢慢放松副吊钩，直到骨架同地面垂直，停止起吊，这时，受力的只有第一吊点。
3.当骨架进入孔口后，将其扶正徐徐下降，严禁摆动碰撞孔壁。
4.当骨架第一吊点附近的加劲箍接近孔口时，用型钢等穿过加劲箍的下方，将骨架临时支承于孔口，将吊钩移至骨架的顶端，取出临时支承，继续下降，直至下降到钢筋笼的设计标高。在此过程中将钢筋笼的定位钢筋焊接与定位钢筋侧。
5.然后在定位钢筋骨架顶端的顶吊圈下面插入两根平行的槽钢，将整个定位骨架支托于护筒顶端。为减少上下节偏心，上下两段应保持顺直，采用帮条焊接。
4.钢筋笼主筋在连接时，接头采用搭接、帮条电弧焊接时,除应满足强度要求外，还要符合下列规定：
（1）搭接接头的长度、帮条的长度:单面焊接10d,双面焊接5d。
（2）搭接接头钢筋的端部应预弯，搭接钢筋的轴线应位于同一直线上。
（3）焊缝高度h应等于或大于0.3d，并不得小于4mm；焊缝宽度应等于或大于0.7d，并不得小于8mm。
