专题01 动态电路分析-上海市2019年中考物理二轮复习专题冲刺(解析版)
2019上海中考二轮总复习专题01动态电路分析【基础知识讲解】一、动态电路中电流表与电压表示数的变化情况主要由以下三个方面引起：1.滑动变阻器的滑片P的位置变化引起；2.电键的断开或闭合引起；3.电路出现的故障（短路和断路）引起。
二、分析动态电路用到的知识：1.欧姆定律；2.串联电路和并联电路的电流、电压及电阻的关系；3.滑动变阻器知识；4.电流表、电压表的使用；5.短路与断路知识。
三、解答此类题目需注意：1.判断电路连接方式，即串联电路还是并联电路；2.明确电流表与电压表测量的是哪一段电路的电流或两端的电压；3.电源电压可以认为是不变的。
4.并联电路电压表的示数是不变的，各支路中的电流互不影响。
四、滑动变阻器的滑片P的位置的变化引起电路中电流与电压的变化【例题1】如图1所示是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，电流表A的示数将，电压表V的示数将。
（均选填“变小”、“不变”或“变大”），【答案】变大；变大。
【解析】在串联电路中，当变阻器滑片P向左移动时，连入电路的电阻R2变小，电路的总电阻R＝R1＋R2也变小，根据欧姆定律I＝U/R可知：电源电压U与R1不变，故电流变大，R1两端的电压U1＝IR1也变大。
【例题2】在图2所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将，电压表V2的示数将，电压表V1与电流表A示数的比值将，电压表V与电压表V1示数的差值跟电压表V2示数的比值。
（均选填“变小”、“不变”或“变大”）【答案】变大；变小；不变；不变。
【解析】这道题的关键是搞清楚：电压表V1与电流表A示数的比值就是电阻R1的大小，是不变的，而电压表V与电压表V1示数的差值就是R2两端的电压，即电压表V2的示数，故该比值为不变。
【例题3】在图3所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是A．电压表V示数B．电压表V示数与电流表A1示数的比值C．电流表A示数D．电流表A1示数与电流表A示数的比值【答案】C【解析】这是并联电路，电压表V的示数是电源电压不变的，各支路互不影响，而干路的电流等于各支路电流之和；故向右移动滑片时，R2的电流变小，电流表A1的示数是不变的，电流表A是测干路电流的，示数是变小的；电压表V示数与电流表A1示数的比值就是电阻R1的大小，是不变的。
五、电键的断开或闭合引起电路中电流与电压的变化【例题4】在图4所示的电路中，电源电压保持不变，当电建S由断开到闭合时（）A．电流表的示数变小B．电流表的示数不变C．电压表的示数变小D．电压表的示数不变【答案】D【解析】电压表的示数始终为电源电压不变。
【例题5】在图5所示的电路中，电源电压保持不变。
当电键S由断开到闭合时A．电压表的示数变小B．电压表的示数不变C．电流表的示数变小D．电流表的示数不变【答案】C【解析】电键S断开时，R与L串联，V表测R两端电压，小于电源电压U，A表测量电路中的电流，大小为I＝U/R+R L；电键S闭合时，L与电流表都被短路，V表测电源的电压，变大；A表的示数0变小。
【动态电路分析综合练习】1．图1所示的电路中，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片向右移动时，以下判断中正确的是A．V表示数与A1表示数的比值变小B．V表示数与A2表示数的比值变小C．A表示数与A1表示数的差值变小D．A表示数与A2表示数的差值变小【答案】C2．在图2所示的电路中，电源电压不变。
闭合电键S，若滑动变阻器的滑片向右移动，则A．电流表A和A1示数的比值变大B．电流表A2和A1示数的比值变大C．电流表A和A2示数的比值变小D．电流表A2和A示数的比值变小【答案】C3．在图3所示的电路中，电源电压保持不变。
当电键S从断开到闭合时，电路中A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变大，电压表的示数变大【答案】C4．在图4所示的电路中，将电流表A1、A2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零。
移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化。
则A．电流表A1一定测量通过R2的电流B．电流表A1可能测量通过R1和R2的电流C．电流表A2一定测量通过R2的电流D．电流表A2可能测量通过R1和R2的电流【答案】D5．在图5所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：①为避免实验中电源短路，导线不能连接两点。
②在避免电源短路的情况下，若导线连接的是两点，则闭合电键S前后，电路中一个电表的示数始终为零。
【答案】①BC或AC；②AD或BD或DC6．在图6所示的电路中，电源电压保持不变。
闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，①三个电表中示数不变的电表有；②电压表V示数与电流表A2示数的比值（选填“变大”、“变小”或“不变”）。
【答案】①V、A1；②变小。
7．在图7中所示的电路中，将电压表V1、V2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V1与电流表A示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化。
①电压表V1测量的是_________两端的电压。
②电压表V2测量的是_________两端的电压。
③若电压表V1与V2示数的比值逐渐变小，则变阻器的滑片P正在向______端移动（选填“a“或“b”）。
【答案】①R1②R2或电源；b。
8．在图8所示的电路中，电源电压保持不变。
闭合电键S后，滑动变阻器R2的滑片P由中点开始移动（但不移到两端）。
①电流表A1示数与电流表A2示数的差将；（选填“变大”、“不变”或“变小”）②若电流表A2示数与电流表A1示数的比值变小，变阻器R2的滑片P是向端移动的。
（选填“左”或“右”）【答案】①不变②右9．从电源、电流表、电压表中选出合适的元件，填入图13所示电路中的AB、CD、EF两点间，合上电键，若向右移动滑片P时电压表的示数变大，则EF间接入的是____________；若向右移动滑片P时电流表示数变小，则电流表接入电路的位置是___________。
【答案】电源；AB或EF10．如图10所示电路，电源电压保持不变，当电键S闭合时，电流表的示数，电压表的示数，向右移动滑动变阻器R2的滑片P时，电压表示数变化量与电流表示数变化量的比值将（均选填“变小”、“不变”或“变大”）。
【答案】变大；变小；电源；不变。
11．在图11所示的电路中，电源电压保持不变，电键S1、S2均闭合。
当电键S2由闭合到断开时A．电压表V1示数与电流表A示数的比值变小。
B．电压表V示数与电流表A示数的比值变大。
C．电压表V1示数与电流表A示数的乘积变大。
D．电压表V示数与电流表A示数的乘积不变。
【答案】B12．图12所示的电路中，电源电压为4伏。
现有如下两种操作：①将滑动变阻器滑片向右移；②用6伏的电源替换原来的电源。
其中可以使电压表V1示数与V2示数的比值变大的操作有A①②都不行B①②都可行C只有①可行D只有②可行【答案】A13．在图13所示的电路中，当电键闭合后，在滑片P向右移动的过程中，电压表与电流表的示数的比值不变的是：【答案】A14．在图14所示的电路中，电源电压不变。
闭合电键S，若滑动变阻器的滑片向右移动，则A．电流表A和A1示数的比值变大B．电流表A2和A1示数的比值变大C．电流表A和A2示数的比值变小D．电流表A2和A示数的比值变小【答案】D15.在图15所示的电路中，将电流表A1、A2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零。
移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化。
则A．电流表A1一定测量通过R2的电流B．电流表A1可能测量通过R1和R2的电流C．电流表A2一定测量通过R2的电流D．电流表A2可能测量通过R1和R2的电流【答案】D16．在如图16所示的电路中，电源电压保持不变。
现有三个定值电阻（R1<R2<R3），选择其中两个电阻分别接入ab之间和cd之间，闭合电键S，电压表V1示数与电压表V2示数比值最大，则A.R1接入ab之间，R2接入cd之间B.R1接入ab之间，R3接入cd之间C.R3接入ab之间，R1接入cd之间D.R2接入ab之间，R3接入cd之间【答案】C17.在图17所示的电路中，电源电压保持不变。
闭合电键S后，滑动变阻器R2的滑片P由中点开始移动（但不移到两端）：①电流表A1示数与电流表A2示数的差将；（选填“变大”、“不变”或“变小”）②若电流表A2示数与电流表A1示数的比值变小，变阻器R2的滑片P是向端移动的。
（选填“左”或“右”）【答案】①不变；②右。
18．在图18所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“5Ω3A”字样。
①当电键S由断开到闭合时，电表的示数将变大（选填“V”、“A”或“A1”）。
②闭合电键S后，当滑动变阻器滑片P向右移动时，电表的示数将不变（选填“V”、“A”或“A1”）。
电流表A、A1示数的差值跟电流表A1示数的比值1（选填“小于”、“等于”或“大于”）。
【答案】①A；②V；小于。
19．图19所示的电路中，电源电压保持不变。
当电键S闭合时，电表指针发生变化的有个，当滑片向右移动时，电压表V与电流表A示数的比值将(选填“变大”、“不变”或“变小”)。
【答案】①1；②变大。
20．如图20所示电路，电源电压不变，断开电建S，将滑片向左移动，电流表A与A1示数的比值将。
当滑片移至左端时，再闭合电键S，电压表V示数与电流表A示数的比值将。
（均选填“变大”、“变小”或“不变”）【答案】①不变；②变大。
21．在图21电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将________，电压表V1和V2的示数差值与A示数的比值将_______。
（均选填“变大”、“不变”或“变小”）【答案】①变小；②不变。
2019年中考物理动态电路分析专项训练(附答案)
2019年中考物理动态电路分析专题训练(名师精选真题实战训练+答案，值得下载练习)(限时:20分钟)一、填空题1.如图ZX6-1所示电路中,当开关S断开时,电阻R1和R2是联,开关S闭合后,电压表的示数将。
(选填“变大”“变小”或“不变”）图ZX6-1图ZX6-22.如图ZX6-2所示的电路中,当开关S断开时,电压表的示数将,电流表A1的示数将,电流表A2的示数将。
(均选填“变大”“不变”或“变小”）3.如图ZX6-3所示的电路,电源电压不变,开关都闭合后电压表、电流表A1和A2都正常,当S1断开时,电压表示数将,电流表A1的示数将,电流表A2的示数将。
(均选填“变大”“变小”或“不变”）图ZX6-34.如图ZX6-4所示,电源电压恒定不变,闭合开关S,当滑动变阻器的滑片向右移动时,电流表A的示数将,电压表V的示数将。
(均选填“变小”“不变”或“变大”）图ZX6-4图ZX6-55.如图ZX6-5所示,当开关闭合后,将滑动变阻器的滑片由图中位置向右移动,在此过程中,电压表V的示数将;电压表V的示数与电流表A1的示数之比将;电流表A2与电流表A1的示数之差将。
(均选填“变大”“变小”或“不变”）6.在如图ZX6-6所示的电路中,电源电压保持不变。
闭合开关S,当滑动变阻器的滑片P向右移动时,电流表A的示数将,电压表V2的示数将。
(均选填“变小”“不变”或“变大”）图ZX6-67.[2018·广东]闭合开关S时,电压表示数如图ZX6-7乙所示为V;将滑动变阻器的滑片P向右移动时,电流表示数将,电压表示数将。
(后两空选填“变大”“变小”或“不变”）图ZX6-7二、选择题8.在如图ZX6-8所示的电路中,电源电压不变。
当开关S由断开到闭合,电压表的示数将()图ZX6-8A.变大B.变小C.不变D.无法确定9.如图ZX6-9所示的电路中,电源电压保持不变,当开关S由闭合到断开,电流表的示数将()图ZX6-9A.变大B.变小C.不变D.无法确定10.如图ZX6-10所示,电源电压保持不变。
最新上海市中考物理二模真题集锦—电路故障分析【解析版】
精品资料上海市中考物理二模真题集锦—电路故障分析【解析版】........................................上海市2019中考物理二模真题集锦—电路故障分析1. （宝山）在图6所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路；电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。
2．（崇明）图4所示的电路中，电源电压不变。
闭合电键S ，电路正常工作．（故障只发生在L 或R 上）① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ； ② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 ．【答案】（1）（一定）R 断路； （2）（一定）L 断路 。
图4 图63．（虹口）在图4所示的电路中，电源电压为U 。
闭合开关S ，发现至少有一个电表的示数为零。
向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。
已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。
请写出两个电压表的示数及对应的故障 。
【答案】电压表V 1和V 示数均为U ，R 1断路；电压表V 1示数为0，V 示数为U ，R 2断路。
4．（奉贤）如图5所示，电源电压保持不变,电阻R 1、R 2阻值相等。
①若电路中各元件均完好，当电键S 由断开到闭合时，电压表V 的示数为U 0，电流表A 1的示数I 0，则电源电压为_________，电流表A 2示数为____ ________。
2019年上海各区二模真题动态电路汇总和
S2闭合，R2短路 V2示数为0（短路不分压） V1为电源电压U V为电源电压U
S2断开，R2正确串联入电路 V2有示数R2·U/(R1+R2) V1有示数R1·U/(R1+R2) V为电源电压U
A有示数，为U/R1
A有示数，为U/(R1+R2)
V2变大, V1变小, V不变, A变小
S2闭合，R2正确并联入电路 A2有示数，为U/R2 A1有示数，为U/R1 A有示数，为U/R1+U/R2 V为电源电压U
S2断开，R2支路断路 A2示数为0 A1示数为U/R1(支路间不影响) A有示数，为U/R1 V为电源电压U
A2变小, A1不变, A变小, V不变
习题训练
Tina
例8.（2019静安）如图所示的电路中，电源电压保持不变，当电键S从断开到闭合，下列数值一定变大的是( ) A. 电压表V的示数 B. 电压表V示数与电流表A示数的比值 C. 电流表A2的示数 D. 电压表V示数与电流表A示数的乘积
习题训练
Tina
例7. (2019虹口) 如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大
的是（
）
A．电压表V示数
B．电流表A示数
C．电压表V示数与电流表A1示数的比值 D．电压表V示数与电流表A示数的比值
知识讲解
Tina
电键断通-经典题型
电源电压U不变，闭合
答案解析
Tina
例1. 滑动变阻器左边部分接入电路，P向左移动，R2变小，V2变小，V1变大，A变大；选A 例2.滑动变阻器左边部分接入电路，P向右移动，R1变大，V不变，A1变小，A2不变，A变小；△A等于△A1 ；选D 例3.滑动变阻器右边部分接入电路，P向左移动，R1变大，V不变，A1变小，R2支路电流不变，A变小；A/A1=（I1+I2）/I1=1+I2/I1， 比值变大；A-A1=I2不变；选D 例4.滑动变阻器左边部分接入电路， P向右移动，R2变大；选D 例5.滑动变阻器右边部分接入电路，P向左移动，R2变大；选D 例6.滑动变阻器右边部分接入电路，P向右移动，R2变小，A1变大，A变大，V不变；A-A1=I1不变；A/A1=（I1+I2）/I2=1+I1/I2，比 值变小；V/A=R总变小；选D 例7.滑动变阻器左边部分接入电路，P向右移动，R2变大，V/A1=R1不变，V/A=R总变大；选D 例8.电键S从断开到闭合,R1支路由断路到通路，A2不变，A变大，V不变；选D 例9.电键S由断开到闭合，R2支路由断路到通路，A1不变，A变大，V不变；选C 例10.电键S2由闭合到断开,R2由正确串联到短路，V1变大为电源电压，V为电源电压不变，A变大，V1/A=R1不变；选C
沪科版九年级物理—动态电路分析专题 讲解和练习
动态电路分析专题知识扫描一、化简电路确定电路连接方式1)电压表当成断路（直接去掉）。
2)电流表当成导线。
3)分析电阻变化情况，需要注意局部短路。
如：串联：R=R1+R2，毋庸置疑，R1或R2电阻增大，R总增大。
并联1R总=1R1+1R2例：R1=2Ω、R2=4Ω，R总=4/3Ω现在R1=4Ω，R2=4Ω，R总=2Ω所以：不论串并联，其中一个用电器电阻增大、整体电阻增大。
并联电路的总电阻小于其中任一电阻。
4)确定电表的测量对象。
5)再根据欧姆定律I=UR，推导电流表、电压表示数变化。
二、由开关引起的动态电路问题1)根据题干要求控制开关闭合。
2)再画出等效电路图，确定电路连接方式。
3)再确定电表测量对象。
如右图：1)当断开开关S1和S2，闭合开关S3时，则电路图如下：2)当断开开关S1，闭合开关S2、S3时，则电路图如下：4)再判断电阻的变化，确定电流表示数。
三、滑动变阻器引起的动态电路问题1)确定电路元件的接入方式。
2)确定滑动变阻器接入值增大或减小。
3)再判断整体电阻的变化。
4)由整体到局部，确定电表示数变化。
例1：如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：1)R1和R2为串联。
2)P右移→R2增大→R总增大→I减小→○A表示数变小。
3)R1不变→I·R1 →U1减小→○V表示数变小。
例2：如图，当滑片P向左移动时，A表和V表将如何变化。
分析：1)R1、R2串联。
2)P左移→R总不变→I不变→○A表示数不变。
3)○V测R1和R2左侧的电压4)P左移→R测变小→U=IR测→○V示数变小。
通关训练1．（2019•吉林二模）如图所示电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A．I2=I1、U2＜U1 B．I2＞I1、U2=U1C．I2＜I1、U2＜U1 D．I2＞I1、U2＞U12．（2017秋•云梦县校级月考）如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比是I甲：I乙，则（）A．R1：R2=2：3 B．R1：R2=3：2C．I甲：I乙=2：3 D．I甲：I乙=2：53．（2014•东城区二模）如图所示，电源的电动势为E、内阻为r，定值电阻R的阻值也为r，滑动变阻器的最大阻值是2r。
2019年中考物理中考真题分类汇编全集 动态电路的分析专题
2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。
由于涉及到多个物理量的变化，出错率较多。
【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。
2．并联电路的干路总电流等于各支路电流之和。
]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。
2．并联电路中，各支路两端的电压相等，且都等于电源电压值。
【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。
【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

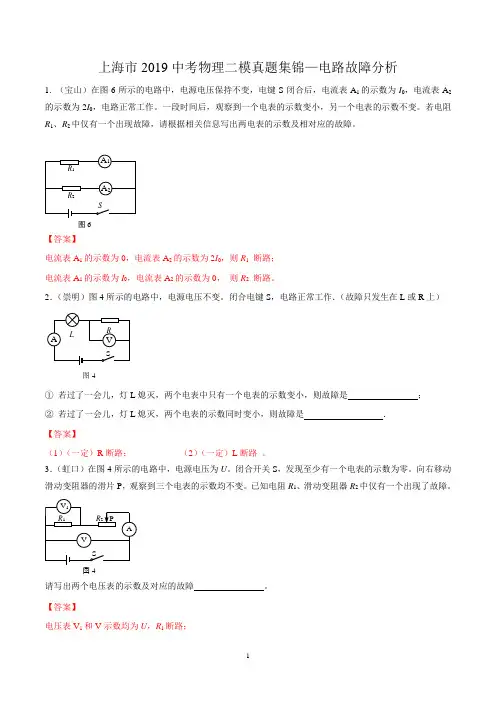

上海市2019中考物理二模真题集锦—电路故障分析【解析版】
上海市2019中考物理二模真题集锦—电路故障分析1. （宝山）在图6所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。
若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路；电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。
2．（崇明）图4所示的电路中，电源电压不变。
闭合电键S ，电路正常工作．（故障只发生在L 或R 上）① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ；② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 ．【答案】（1）（一定）R 断路； （2）（一定）L 断路 。
3．（虹口）在图4所示的电路中，电源电压为U 。
闭合开关S ，发现至少有一个电表的示数为零。
向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。
已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。
请写出两个电压表的示数及对应的故障 。
【答案】电压表V 1和V 示数均为U ，R 1断路；图6L 图4 SVA R电压表V 1示数为0，V 示数为U ，R 2断路。
4．（奉贤）如图5所示，电源电压保持不变,电阻R 1、R 2阻值相等。
①若电路中各元件均完好，当电键S 由断开到闭合时，电压表V 的示数为U 0，电流表A 1的示数I 0，则电源电压为_________，电流表A 2示数为____ ________。
②若电路中存在故障且故障只发生在电阻R 1、R 2处，当电键S 由断开到闭合时，发现只有一个电表示数发生变化，则故障是 ，该电表示数变化量为 。
2019年中考物理复习动态电路分析50题最新真题附答案
2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。
闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
专题01 动态电路分析-上海市2019年中考物理二轮复习专题冲刺(原卷版)
2019上海中考二轮总复习专题01动态电路分析【基础知识讲解】一、动态电路中电流表与电压表示数的变化情况主要由以下三个方面引起：1.滑动变阻器的滑片P的位置变化引起；2.电键的断开或闭合引起；3.电路出现的故障（短路和断路）引起。
二、分析动态电路用到的知识：1.欧姆定律；2.串联电路和并联电路的电流、电压及电阻的关系；3.滑动变阻器知识；4.电流表、电压表的使用；5.短路与断路知识。
三、解答此类题目需注意：1.判断电路连接方式，即串联电路还是并联电路；2.明确电流表与电压表测量的是哪一段电路的电流或两端的电压；3.电源电压可以认为是不变的。
4.并联电路电压表的示数是不变的，各支路中的电流互不影响。
四、滑动变阻器的滑片P的位置的变化引起电路中电流与电压的变化【例题1】如图1所示是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，电流表A的示数将，电压表V的示数将。
（均选填“变小”、“不变”或“变大”），【例题2】在图2所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将，电压表V2的示数将，电压表V1与电流表A示数的比值将，电压表V与电压表V1示数的差值跟电压表V2示数的比值。
（均选填“变小”、“不变”或“变大”）大的是A．电压表V示数B．电压表V示数与电流表A1示数的比值C．电流表A示数D．电流表A1示数与电流表A示数的比值五、电键的断开或闭合引起电路中电流与电压的变化【例题4】在图4所示的电路中，电源电压保持不变，当电建S由断开到闭合时（）A．电流表的示数变小B．电流表的示数不变C．电压表的示数变小D．电压表的示数不变【例题5】在图5所示的电路中，电源电压保持不变。
当电键S由断开到闭合时A．电压表的示数变小B．电压表的示数不变C．电流表的示数变小D．电流表的示数不变【动态电路分析综合练习】中正确的是A．V表示数与A1表示数的比值变小B．V表示数与A2表示数的比值变小C．A表示数与A1表示数的差值变小D．A表示数与A2表示数的差值变小2．在图2所示的电路中，电源电压不变。
上海市各区物理中考二模试卷精选汇编动态电路及答案
动态电路杨浦：9. 在如图4所示的电路中，电源电压保持不变。
闭合电键S，向右移动滑动变阻器滑片P的过程中A. 电压表V示数变小B. 电流表A1示数变小C. 电压表V示数与电流表A示数的比值变大D. 电流表A1示数与电流表A示数的比值变小答案：C奉贤：7．如图3所示，电源电压保持不变。
电键S 闭合，将变阻器滑片P由中点位置向右移动的过程中，下列说法正确的是A．电流表A1的示数变大B．电压表V的示数变小C．电流表A示数与电流表A1示数之差变大D．电压表V示数与电流表A1示数的乘积不变答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。
电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中A．电流表A的示数变小。
B．电压表V的示数变大。
2C．电压表V2示数与电压表V1示数之差变小。
示数与电流表A示数比值变大。
D．电压表V2答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片 P 的过程中A．电流表A示数变大B．电压表V1示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表 A示数的比值变大答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A大，下列方案中有可能使两电流表示数相同的有2方案：①用一个更小的电阻替换R3②将图4（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将图4（a）中的R1与（b）中的R3互换A．0个 B．1个 C．2个 D．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
上海市各区2019届中考物理二模试卷分项汇编_动态电路_含答案
动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）A ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图415、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )C A ． B ． 图3 C ． D ．A ．U' 一定等于2U B ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U 青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18）14．变大；变小；不变。
