浊度仪的原理及组成介绍
浊度仪的工作原理
浊度仪的工作原理浊度仪是一种用于测量液体中悬浮颗粒浓度的仪器，广泛应用于水质监测、环境保护、工业生产等领域。
它通过测量光的散射来间接反映液体中悬浮颗粒的浓度。
下面将详细介绍浊度仪的工作原理。
一、散射光的产生浊度仪的工作原理基于散射光的产生。
当光线照射到液体中的悬浮颗粒时，光线会与颗粒发生散射。
散射光的强度与颗粒的浓度和颗粒的大小有关。
浊度仪利用散射光的强度来测量液体中悬浮颗粒的浓度。
二、散射光的测量浊度仪通过测量散射光的强度来确定液体中悬浮颗粒的浓度。
它采用了散射角度法来测量散射光的强度。
具体而言，浊度仪通过一个光源发射光线，光线经过液体样品后，被一个接收器接收。
接收器可以测量到散射光的强度。
三、散射角度的选择浊度仪中的散射角度是关键参数之一。
散射角度的选择需要根据颗粒的大小和液体的性质来确定。
一般来说，大颗粒会产生较强的散射光，但散射角度较小；小颗粒会产生较弱的散射光，但散射角度较大。
因此，在选择散射角度时，需要根据具体的应用需求来确定。
四、光电转换和信号处理浊度仪中的光电转换和信号处理是测量过程中的关键步骤。
光电转换器将接收到的散射光转换为电信号，然后通过信号处理器进行放大、滤波和数字化处理。
信号处理器可以根据事先设定的算法，将电信号转换为浊度值，并输出给显示器或记录仪。
五、校准和维护为了确保浊度仪的准确性和稳定性，需要进行定期的校准和维护。
校准可以通过使用标准溶液来进行，将标准溶液的浊度值与浊度仪测量的值进行比较，从而确定浊度仪的准确性。
维护包括清洁仪器、更换灯泡和滤光片等部件，以及定期检查和校准仪器的各项参数。
六、应用领域浊度仪在水质监测、环境保护和工业生产等领域有着广泛的应用。
在水质监测中，浊度仪可以用于测量水中悬浮颗粒的浓度，从而判断水的清洁程度。
在环境保护中，浊度仪可以用于监测大气中的颗粒物浓度，从而评估空气质量。
在工业生产中，浊度仪可以用于监测液体中悬浮颗粒的浓度，以确保产品质量。
浊度仪工作原理
浊度仪工作原理浊度仪是一种常用的水质检测仪器，用于测量水体中悬浮颗粒物的浓度，也被称为浑浊度仪或悬浮物测定仪。
它广泛应用于水处理、环境监测、饮用水源保护等领域。
一、浊度的定义和测量单位浊度是指水体中悬浮颗粒物对光的散射和吸收能力的度量，是衡量水体透明度的重要指标。
浊度的测量单位一般采用NTU（Nephelometric Turbidity Unit），也可以使用FTU（Formazin Turbidity Unit）。
二、浊度仪的组成部分浊度仪主要由光源、光电转换器、测量池、信号处理电路和显示装置等组成。
1. 光源：浊度仪通常采用白光源，如LED或钨丝灯。
光源发出的光经过滤波器进行滤波，以确保测量的光源为单色光。
2. 光电转换器：光电转换器通常采用光敏二极管（Photodiode）或光敏电阻（Photoresistor），用于接收经过测量池的光信号，并将其转换为电信号。
3. 测量池：测量池是用于放置待测水样的容器，通常采用玻璃或塑料制成。
测量池的内壁应光滑，以减少光的散射。
4. 信号处理电路：信号处理电路用于放大和处理光电转换器输出的电信号，并将其转换为与浊度成正比的电信号。
5. 显示装置：显示装置用于显示测量结果，一般为液晶显示屏或数码管。
三、浊度仪的工作原理浊度仪的工作原理基于光的散射现象。
当光通过水体时，会与水中的悬浮颗粒物发生相互作用，其中一部分光被散射，另一部分光被吸收。
浊度仪利用光电转换器接收散射光，并将其转换为电信号进行处理。
具体的工作原理如下：1. 准备工作：首先，将测量池清洗干净，并注入待测水样。
确保测量池内没有气泡和悬浮颗粒物，以免影响测量结果。
2. 光源发出光：光源发出单色光通过滤波器进行滤波，得到特定波长的光。
3. 光通过水样：发出的光通过测量池内的水样，与水中的悬浮颗粒物发生相互作用。
4. 光的散射和吸收：光在水样中会发生散射和吸收现象。
其中，散射光的强度与水中悬浮颗粒物的浓度成正比，吸收光的强度与水中溶解物质的浓度成正比。
浊度仪工作原理
浊度仪工作原理浊度仪是一种用于测量液体浑浊程度的仪器，广泛应用于水质监测、环境保护、饮用水处理等领域。
它通过测量液体中悬浮颗粒的浓度来评估液体的浑浊程度，从而判断水质的清澈度。
浊度仪的工作原理基于光学散射理论。
当光线通过液体时，会与液体中的悬浮颗粒发生散射。
浊度仪利用光散射现象来测量液体中悬浮颗粒的浓度，从而确定液体的浊度。
浊度仪通常由以下几个主要部件组成：光源、光电探测器、样品池和信号处理器。
1. 光源：浊度仪使用的光源通常是一束白光，可以是白炽灯或者LED灯。
光源发出的光线经过滤波器，只保留特定波长的光线，以提高测量的准确性。
2. 光电探测器：光电探测器用于接收光线经过样品池后的散射光。
它可以是光敏二极管（Photodiode）或者光敏电阻器（Photoresistor）。
光电探测器将接收到的光信号转换为电信号，并传送给信号处理器进行处理。
3. 样品池：样品池是放置待测液体的容器，通常是一个透明的玻璃或者塑料池。
样品池的设计使得光线能够穿过液体，与悬浮颗粒发生散射。
样品池的尺寸和形状会影响浊度测量的准确性和灵敏度。
4. 信号处理器：信号处理器接收光电探测器传来的电信号，并进行放大、滤波和数字化处理。
它还可以根据事先设定的算法，将电信号转换为浊度值，并显示在仪器的屏幕上或者输出到计算机等外部设备。
浊度仪的工作过程如下：1. 准备样品：将待测液体倒入样品池中，确保样品池内没有气泡和杂质的干扰。
2. 发射光线：光源发出一束白光，经过滤波器后，只保留特定波长的光线。
这束光线穿过样品池，与液体中的悬浮颗粒发生散射。
3. 接收散射光：光电探测器接收样品池中的散射光，并将其转换为电信号。
4. 信号处理：信号处理器对接收到的电信号进行放大、滤波和数字化处理。
根据预设的算法，将电信号转换为浊度值。
5. 显示结果：浊度仪将测得的浊度值显示在仪器的屏幕上，供用户参考。
一些高级浊度仪还可以将结果输出到计算机或者数据记录设备上，进行进一步分析和保存。
浊度仪工作原理
浊度仪工作原理浊度仪是一种用于测量液体中悬浮颗粒浓度的仪器。
它通过测量液体中颗粒散射光的强度来评估液体的浊度。
浊度仪的工作原理基于光散射和光吸收的现象。
浊度仪通常由光源、光学系统、探测器和信号处理单元组成。
1. 光源：浊度仪使用的光源通常是一种高亮度的LED或激光二极管。
光源发出的光经过适当的光学系统聚焦后照射到待测液体中。
2. 光学系统：光学系统包括透镜、反射镜等光学元件，用于收集和聚焦光线。
光线经过光学系统后，会形成一个狭窄的光束，照射到待测液体中。
3. 探测器：探测器用于测量液体中散射光的强度。
当光线照射到液体中的颗粒时，颗粒会散射光线。
探测器会收集并测量散射光的强度。
通常使用光敏电阻、光电二极管或光电倍增管作为探测器。
4. 信号处理单元：信号处理单元接收探测器测量到的散射光强度信号，并进行信号处理和转换。
它可以将测得的光强度转化为浊度值，并输出到显示屏或其他设备上。
浊度仪的工作原理是基于光散射现象。
当光线照射到液体中的颗粒时，颗粒会散射光线。
散射光的强度与颗粒的浓度和颗粒的大小有关。
浊度仪通过测量散射光的强度来评估液体的浊度。
浊度仪的测量原理可以分为两种类型：直接测量和间接测量。
1. 直接测量：直接测量浊度仪使用一个探测器来测量散射光的强度。
探测器测量到的散射光强度与液体中颗粒的浓度成正比。
通过校准仪器，可以将测得的光强度转化为浊度值。
2. 间接测量：间接测量浊度仪使用一个探测器来测量透射光的强度。
透射光是指光线穿过液体时没有被颗粒散射而直接透过的光线。
透射光的强度与液体中颗粒的浓度呈反比。
通过测量透射光的强度，可以间接推算出液体的浊度。
浊度仪广泛应用于水处理、环境监测、食品饮料生产等领域。
它可以帮助监测和控制液体中悬浮颗粒的浓度，确保液体的质量符合要求。
浊度仪的工作原理简单而可靠，使其成为许多行业中不可或缺的工具。
浊度仪原理
浊度仪原理一、引言浊度是指水中悬浮物质的数量和大小对光线透过程度的影响。
在水处理、环境监测、饮用水卫生和工业生产等领域，浊度是一个重要的指标。
因此，浊度仪作为一种检测水中悬浮物质含量的仪器，得到了广泛应用。
二、基本原理1. 光散射原理当光线通过水中的颗粒时，由于颗粒对光线的散射作用，使得经过颗粒后的光线方向发生改变，并且在空间中形成了散射光束。
这些散射光束会沿着不同方向进入探头，并被探头接收到。
2. 光电转换原理探头接收到散射光束后，会将其转化为电信号。
这是因为探头内部有一个接收器件（如光电二极管），它能够将接收到的光信号转化为相应的电信号。
3. 信号处理原理经过光电转换后得到的电信号会被放大和处理。
放大是为了增强信号强度，使其能够被更好地分析；处理则包括滤波、去噪等操作，以保证信号的准确性和稳定性。
4. 比较原理浊度仪通过比较待测水样的散射光信号和标准水样的散射光信号，来计算出待测水样中颗粒物的含量。
这是因为在相同条件下，颗粒物质的散射光强度与其浓度呈正比关系。
三、仪器结构1. 光源浊度仪使用的光源一般是白色LED或激光二极管。
这些光源具有高亮度、长寿命和稳定性等优点。
2. 探头探头是将待测水样中的散射光束收集起来，并将其转化为电信号的核心部件。
探头一般采用双角度设计，即同时收集前向散射光和侧向散射光。
这种设计能够提高检测灵敏度和准确性。
3. 信号处理器信号处理器是对接收到的电信号进行放大、滤波、去噪等处理的部件。
它可以根据不同需求进行参数设置，并输出标准化后的数据。
4. 显示器显示器用于显示待测水样的浊度值。
一般情况下，显示器会显示数字和单位，如NTU（nephelometric turbidity units）。
四、测量方法1. 标准比较法标准比较法是将待测水样与标准水样进行比较，计算出两者之间的浊度差值。
这种方法适用于颗粒物质浓度较低的情况。
2. 直接读数法直接读数法是直接读取待测水样的浊度值。

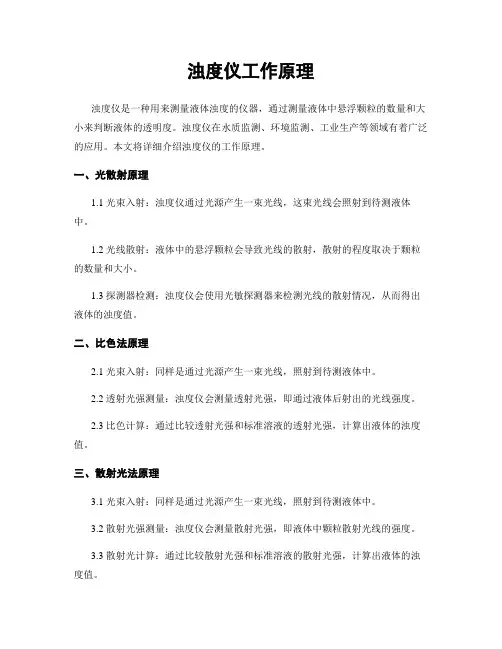

浊度仪工作原理
浊度仪工作原理浊度仪是一种用来测量液体浊度的仪器，通过测量液体中悬浮颗粒的数量和大小来判断液体的透明度。
浊度仪在水质监测、环境监测、工业生产等领域有着广泛的应用。
本文将详细介绍浊度仪的工作原理。
一、光散射原理1.1 光束入射：浊度仪通过光源产生一束光线，这束光线会照射到待测液体中。
1.2 光线散射：液体中的悬浮颗粒会导致光线的散射，散射的程度取决于颗粒的数量和大小。
1.3 探测器检测：浊度仪会使用光敏探测器来检测光线的散射情况，从而得出液体的浊度值。
二、比色法原理2.1 光束入射：同样是通过光源产生一束光线，照射到待测液体中。
2.2 透射光强测量：浊度仪会测量透射光强，即通过液体后射出的光线强度。
2.3 比色计算：通过比较透射光强和标准溶液的透射光强，计算出液体的浊度值。
三、散射光法原理3.1 光束入射：同样是通过光源产生一束光线，照射到待测液体中。
3.2 散射光强测量：浊度仪会测量散射光强，即液体中颗粒散射光线的强度。
3.3 散射光计算：通过比较散射光强和标准溶液的散射光强，计算出液体的浊度值。
四、光学透射法原理4.1 光束入射：同样是通过光源产生一束光线，照射到待测液体中。
4.2 透射光线测量：浊度仪会测量透射光线，即通过液体后射出的光线。
4.3 透射光强计算：通过比较透射光强和标准溶液的透射光强，计算出液体的浊度值。
五、多角度散射法原理5.1 多角度散射：浊度仪会在不同角度上测量液体中颗粒的散射光线。
5.2 散射光线测量：浊度仪会测量不同角度上的散射光线强度。
5.3 散射光线分析：通过分析不同角度上的散射光线，得出液体的浊度值。
综上所述，浊度仪通过光散射、比色法、散射光法、光学透射法和多角度散射法等原理来测量液体的浊度值，不同的原理适合于不同的浊度测量需求，确保测量结果准确可靠。
浊度仪的工作原理
浊度仪的工作原理浊度仪是一种用于测量液体中悬浮颗粒浓度的仪器，广泛应用于水质监测、环境监测、制药、食品加工等领域。
它通过测量液体中颗粒的散射光强来间接反映颗粒的浓度，从而判断液体的浊度。
浊度仪主要由光源、光电探测器、信号处理器和显示器等组成。
下面将详细介绍浊度仪的工作原理及各部分的功能。
1. 光源：浊度仪通常采用LED光源，LED具有较高的亮度和长寿命，能够提供稳定的光源。
光源发出的光经过透镜聚焦后照射到待测液体中的颗粒上。
2. 光电探测器：光电探测器是浊度仪中的核心部件，用于接收颗粒散射的光。
光电探测器可以是光敏二极管或光敏电阻器，它能够将接收到的光信号转化为电信号。
3. 信号处理器：信号处理器对光电探测器输出的电信号进行放大、滤波和数字化处理。
通过对信号的处理，可以提高测量的精度和稳定性。
4. 显示器：显示器用于显示浊度仪测量得到的浊度数值。
一般采用液晶显示屏，可以直观地显示测量结果。
浊度仪的工作原理如下：当光源照射到液体中的颗粒上时，颗粒会散射光线。
散射光的强度与颗粒的浓度成正比关系。
光电探测器接收到散射光后，将其转化为电信号，并传输给信号处理器。
信号处理器对接收到的电信号进行放大、滤波和数字化处理，得到与颗粒浓度相关的浊度数值。
这个数值可以通过显示器显示出来，供用户参考。
浊度仪的测量原理基于散射光的强度与颗粒浓度之间的关系。
通常情况下，浊度仪使用的是散射角为90度的侧散射测量方式。
在这种测量方式下，仪器只测量颗粒散射光的强度，而不考虑其散射角度。
浊度仪的测量范围和精度取决于光源的亮度、光电探测器的灵敏度和信号处理器的性能等因素。
一般来说，浊度仪的测量范围可以从几NTU（浊度单位）到几千NTU，精度可以达到0.01NTU。
需要注意的是，浊度仪在使用过程中需要校准，以确保测量结果的准确性。
校准通常是通过使用标准溶液进行比对，校正仪器的测量值。
总结起来，浊度仪的工作原理是利用光散射原理测量液体中颗粒的浓度，通过光源、光电探测器、信号处理器和显示器等部件的协同工作，将测量结果显示出来。
浊度仪工作原理
浊度仪工作原理1. 简介浊度仪是一种用于测量液体中悬浮颗粒物浓度的仪器。
它通过测量液体中悬浮颗粒物散射光的强度来确定浊度值，从而反映液体的清澈程度。
本文将详细介绍浊度仪的工作原理及其相关参数。
2. 工作原理浊度仪的工作原理基于光散射理论。
当光线通过液体中的悬浮颗粒物时，颗粒物会散射光线。
浊度仪通过测量散射光的强度来确定液体中悬浮颗粒物的浓度。
具体而言，浊度仪内部包含一个光源和一个光敏探测器。
光源发出一束光线照射到液体中，光线经过颗粒物的散射后，一部分光线会进入光敏探测器。
光敏探测器测量到的光强度与液体中颗粒物的浓度成正比。
3. 参数说明浊度仪的性能主要由以下几个参数来描述：(1) 浊度范围：指浊度仪能够测量的最小和最大浊度值。
通常以浊度单位（NTU，Nephelometric Turbidity Units）来表示。
(2) 灵敏度：指浊度仪对浊度变化的响应能力。
灵敏度越高，浊度仪能够检测到更小的浊度变化。
(3) 稳定性：指浊度仪测量结果的稳定性和重复性。
稳定性越好，测量结果越可靠。
(4) 分辨率：指浊度仪能够区分的最小浊度变化。
分辨率越高，浊度仪能够提供更精确的测量结果。
(5) 响应时间：指浊度仪对浊度变化的响应速度。
响应时间越短，浊度仪能够更快地反应浊度的变化。
(6) 温度影响：指浊度仪测量结果对温度变化的敏感程度。
温度影响越小，浊度仪的测量结果越准确。
4. 应用领域浊度仪广泛应用于各个领域，包括水处理、环境监测、食品饮料、制药等。
具体应用包括：(1) 水处理：浊度仪可用于监测自来水、废水、地下水等水源的浊度，以评估水质的清洁程度。
(2) 环境监测：浊度仪可用于监测河流、湖泊、海洋等水体的浊度，以评估水环境的污染程度。
(3) 食品饮料：浊度仪可用于检测果汁、牛奶、啤酒等液体食品中的悬浮颗粒物，以保证产品质量。
(4) 制药：浊度仪可用于监测药水、注射液等药品中的颗粒物，以确保药品的纯度和安全性。
浊度仪工作原理
浊度仪工作原理引言概述：浊度仪是一种用于测量液体中悬浮颗粒浓度的仪器。
它在水处理、环境监测、食品工业等领域中广泛应用。
本文将详细介绍浊度仪的工作原理。
一、光散射测量原理1.1 散射光的产生当光线穿过液体中的悬浮颗粒时，这些颗粒会散射光线。
散射光的产生是由颗粒与光子的相互作用引起的。
颗粒的大小和形状会影响散射光的强度和方向。
1.2 散射角的测量浊度仪通过测量散射光的角度来确定颗粒的浓度。
通常，浊度仪采用两个光电二极管，一个用于测量散射光的前向散射角度，另一个用于测量散射光的侧向散射角度。
这样可以得到更准确的测量结果。
1.3 测量结果的计算浊度仪通过比较样品中的散射光和标准样品中的散射光来计算浊度。
标准样品的浊度已知，因此可以通过比较两者的散射光强度来确定样品中的浊度。
二、光吸收测量原理2.1 光的吸收与透射当光线穿过液体时，液体中的溶解物质会吸收部分光线。
吸收光的强度取决于液体中溶解物质的浓度和其吸收特性。
2.2 光吸收的测量浊度仪通过测量透射光的强度来确定液体中溶解物质的浓度。
透射光的强度与溶解物质的浓度成反比关系。
2.3 测量结果的计算浊度仪使用比色法来计算溶解物质的浓度。
比色法是通过测量样品和标准溶液的透射光强度，并根据它们的吸光度之差来计算溶解物质的浓度。
三、浊度仪的工作原理选择3.1 根据测量需求选择原理根据实际测量需求，可以选择光散射测量或光吸收测量原理。
光散射测量适用于测量颗粒浓度较高的样品，而光吸收测量适用于测量溶解物质浓度较高的样品。
3.2 选择合适的测量范围根据样品的浊度或溶解物质浓度，选择合适的测量范围。
浊度仪通常具有多个测量范围可供选择，以适应不同样品的浓度范围。
3.3 校准和维护为了确保测量结果的准确性，浊度仪需要进行定期的校准和维护。
校准通常通过使用标准样品进行，维护包括清洁仪器和更换光源等。
四、浊度仪的应用领域4.1 水处理浊度仪在水处理过程中用于监测水质的浑浊程度，以及悬浮颗粒的浓度。
浊度仪工作原理
浊度仪工作原理浊度仪是一种用来测量水体浊度的仪器，它通过测量水体中悬浮颗粒物的数量和大小来评估水的清澈程度。
浊度仪广泛应用于水质监测、环境保护、饮用水处理、污水处理等领域。
浊度仪的工作原理主要基于光学原理。
它利用光在水中的散射现象来测量水体的浊度。
当光线穿过水体时，会与悬浮颗粒物相互作用，一部分光线被散射，使得光线的传播方向发生改变。
浊度仪的传感器会测量光线的散射强度，从而得到水体的浊度值。
浊度仪通常由光源、光电传感器和信号处理器组成。
光源发出一束光线，经过透明的水样后，光线进入光电传感器。
光电传感器会测量光线的散射强度，并将测量值转化为电信号。
信号处理器会对电信号进行处理和转换，最终将浊度值显示在仪器的屏幕上。
浊度仪的测量结果通常以浊度单位（NTU）表示。
浊度值越高，代表水体中的悬浮颗粒物越多，水体越浑浊。
浊度仪可以通过校准来确保测量结果的准确性和可靠性。
浊度仪的使用非常简便。
首先，将浊度仪放置在稳定的平台上，确保其与水样保持垂直。
然后，打开仪器并进行预热，通常需要几分钟时间。
接下来，将水样倒入浊度仪的测量槽中，确保水样完全填满槽。
等待一段时间，直到测量结果稳定后，读取测量值并记录。
浊度仪的优点在于其快速、准确和非破坏性的测量方式。
相比传统的水质分析方法，浊度仪可以在短时间内获得测量结果，且不需要对水样进行处理或破坏。
这使得浊度仪成为水质监测和处理的重要工具。
需要注意的是，浊度仪的测量结果受到一些因素的影响。
例如，水样中的颗粒物浓度、颗粒物的大小和形状、光源的稳定性等都会对测量结果产生影响。
因此，在使用浊度仪进行测量时，需要对仪器进行定期的校准和维护，以确保测量结果的准确性。
总结起来，浊度仪是一种基于光学原理的仪器，通过测量水体中悬浮颗粒物的散射强度来评估水的浊度。
它具有快速、准确和非破坏性的特点，广泛应用于水质监测和处理领域。
在使用浊度仪时，需要注意校准和维护，以确保测量结果的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浊度仪的原理及组成介绍
浊度，即水的混浊程度，由水中含有微量不溶性悬浮物质，胶体物质所致，ISO标准所用的测量单位为FTU(浊度单位)，FTU与NTU(浊度测定单位)一致。
浊度仪就是根据这个原理来测量水的浊度。
原理
浊度是表现水中悬浮物对光线透过时所发生的阻碍程度。
水中含有泥土、粉尘、微细有机物、浮游动物和其他微生物等悬浮物和胶体物都可使水中呈现浊度。
本浊度仪(浊度计)采用90°散射光原理。
由光源发出的平行光束通过溶液时，一部分被吸收和散射，另一部分透过溶液。
与入射光成90°方向的散射光强度符合雷莱公式:
Is=((KNV2)/λ)×I0
其中:I0--入射光强度Is--散射光强度N--单位溶液微粒数
V--微粒体积λ--入射光波长K--系数
在入射光恒定条件下，在一定浊度范围内，散射光强度与溶液的混浊度成正比。
上式可表示为:Is/I0=K′N(K′为常数)
根据这一公式，可以通过测量水样中微粒的散射光强度来测量水样的浊度。
系统组成
浊度仪的光学系统由一个钨丝灯、一个用于监测散射光的90°检测器和一个透射光检测器组成。
仪器微处理器可以计算来自90°检测器和透射光检测器的信号比率。
该比率计算技术可以校正因色度和/或吸光物质(如活性炭)产生的干扰和补偿因灯光强度波动而产生的影响，可以提供长期的校准稳定性。
光学系统的设计也可以减少漂移光，提高测试的准确性。
标签:
浊度仪。
