上海市宝山区2018届九年级下学期期中考试(二模)物理试题
宝山区2017-2018学年第二学期期中考试九年级理化试卷（满分150分，考试时间100分钟）物理部分一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．原子中不带电的微粒是（）A．原子核B．质子C．中子D．电子2．上海地区家用照明电路的电压为（）A．220伏B．36伏C．6伏D．1.5伏3．下列生活用品中，属于利用连通器原理的是（）A．吸尘器B．茶壶C．起子D．体温计4．住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。
它的声控开关的工作状态主要是依赖楼道内声音的（）A．响度B．音调C．音色D．声速5．一个重为600牛的大人和一个重为400牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么（ ）A ．他俩做功一样多。
B ．小孩做功一定多。
C ．大人功率可能大。
D ．小孩功率一定大。
6．如图1所示，O 为轻质杠杆AB 的支点，B 点挂一重物G ，若在B 点施加F 1、或在A 点分别施加F 2、F 3、F 4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是（ ）A ． F 1。
B ．F 2。
C ． F 3。
D ．F 4。
7．甲、乙两车分别从同一直线上的M 、N 两点同时朝同一方向出发，它们的s -t 图像分别如图2(a )、(b )所示，经过10秒它们在P 点相遇，甲、乙的速度分别为v 甲、v 乙，M 、N 间的距离为s ，则（ ）A ．v 甲＝v 乙，s ＝18米 。
B ．v 甲＜v 乙，s ＝15米。
C ．v 甲＞v 乙，s ＝6米。
D ．v 甲＜v 乙，s ＝5米。
8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中（ ）A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
二、填空题（共23分）请将结果填入答题纸的相应位置。
9. 上海地区家庭照明电路中，电视机与微波炉、电热水壶等是_____的（选填“串联”或“并联”），每台液晶电视机待机时消耗电能的功率约为0.5瓦，合______千瓦；若上海地区500万户家庭都有一台这样的电视机待机1小时，则它们总共消耗电能是____度。
10. 如图4所示，长征二号F 运载火箭向下高速喷出烈焰的同时，携带着天宫二号空间实验室加速升空，这表明力的作用是_______的；起飞时，舱内宇航员相对所坐的椅子是_____的（选填“静止”或“运动”）；宇航员的操作表现等信息是通过_____波实时传回地面的。
11.生活中蕴含着很多物理知识：书包的背带做成双肩款式，是为了减小书包对肩膀的_____；饮料瓶盖外侧做有竖状凹凸条纹是为了增大______；将窗户的双层玻璃间抽成真空，它主要起到隔热和______作用。
图412. 冰壶比赛时（如图5所示），投手用力将冰壶掷出后，由于冰壶具有______，它会继续沿着水平赛道向前滑行一段距离；由于重力的方向是_____的，因此重力对水平赛道上滑行的冰壶不做功；但它滑行时受到摩擦阻力作用，因此它的动能会逐渐的转化为____能。
13. 某导体两端的电压为3伏，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为______安，这段时间内电流做功为_______焦；当该导体中的电流降为0安时，其阻值为______欧。
14. 在图6所示的电路中，电源电压为U 。
已知电路中故障只发生在电阻R 1 、R 2 上，电键 S 闭合前后，电流表指针的位置不变。
请根据相关信息写出电流表的示数及相对应的故障。
—————————————————————————— ——————————————————————————。
15. 为了研究薄膜形变与该薄膜表面气压的关系，小陈同学先用一根细绳将一块材质均匀的橡胶薄膜紧紧地扎在两端开口的玻璃管的一端，如图7（a ）所示，然后用打气机在另一端向管内打气增压（或用抽气机在另一端从管内抽气减压），发现橡皮薄膜的形变情况如图7（b ）、（c ）所示。
请仔细观察图中的操作和形变结果，然后归纳得出初步结论。
图6图5⑴比较[（a ）（b ）]两图或[（a ）（c ）] 两图可知：_____________________________； ⑵比较[（a ）（b ）]两图和[（a ）（c ）] 两图可知：_____________________________。
三、作图题（共8分）请将图直接画在答题纸的相应位置，作图必须使用2B 铅笔。
16．在图8中，小球重9牛，请用力的图示法画出小球静止时对水平面的压力F 。
17．根据平面镜成像的特点，在图9中画出物体AB 在平面镜MN 中成的像A′B′。
18．根据图10中通电螺线管的S 极，请标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极。
四、计算题（共25分）请将计算过程和答案写入答题纸的相应位置。
19．质量为0.2千克的铝块温度升高了50℃，求：铝块吸收的热量Q 吸。
[c 铝=0.9×103焦/（千克•℃）]图7(a ) （b ）（c ）图8 图9 图10MABN20．如图11所示，一木块漂浮在水面上，已知木块排开水的体积为2×10-2m 3。
求： ⑴木块受到的浮力大小F 浮； ⑵木块受到的重力大小G 木。
21．如图12所示，均匀立方体A 和薄壁柱形容器B 置于水平地面上，已知A 的体积为1×10-3m 3，密度为2×103kg/m 3；B 的底面积为6×10-2m 2，其内部盛有质量为6kg 的某种液体。
⑴求立方体A 的质量m A 。
⑵求液体对容器B 底部的压强p 液。
⑶若从B 容器内抽出2千克液体，求此刻立方体A 对水平地面的压强与液体对B 容器底部压强之比P A ∶p ′液。
22．在图13所示的电路中，电源电压恒定不变，R 1的阻值为10欧。
闭合电键S ，图11图12电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U 。
⑵求电阻R 2的阻值。
⑶现用R 0替换电阻R 1、R 2中的一个，使图13中的电压表的示数变为2伏。
求电阻R 0消耗的电功率P 0。
五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．图14是“用弹簧测力计测物体重力”的实验，实验前弹簧测力计应沿______方向进行调零，图中指针所指示数为______牛。
在“探究导体中电流与电压的关系”实验中，必须将电流表____联在电路中，且使电流从电流表的____接线柱流入电流表（选填“正”或“负”）。
24．在“测定物质的密度”实验中需要先用测量工具直接测取_______和______这两个物理量，然后根据密度定义式计算出待测物质的密度。
在“探究杠杆平衡条件”的实验中，杠杆在图15所示位置静止，此时可以将左端的螺母向_______调节（选填“左”或“右”），使杠杆在_______位置平衡。
图13R 2R 1图15图1425．为了“探究凸透镜成实像的规律”，小张、小李和小王三位同学利用焦距分别为（f 1=8cm 、f 2=10cm 、f 3=15cm ）的三个凸透镜、同一发光体、光屏和光具座等分别进行了三组实验，实验步骤和操作均正确，并将每次实验测得的物距u 、像距v 、光屏上所成像与发光物大小比较的结果等分别记录在表一、二、三中。
⑴ 他们分析比较实验表一（或表二或表三）中每一次实验测得数据中物距u 、像距v 与焦距、2倍焦距之间的关系及成像情况，可得出的初步结论是：__________________。
⑵小张接着说：在电影院看电影时，银幕上呈现的是放大的实像，那么凸透镜成放大实像的规律是如何的？小李回忆了先前学过的光学知识和上述实验结论，提出凸透镜成放大实像规律的一种猜想及其依据__________________________________________。
⑶为了验证小李提出的这一猜想，小王从他们手头拥有的器材中选择焦距为______厘米的凸透镜，设计相应的表格进行实验。
请你帮他将对应的物距填入表四中。
_______26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。
实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a ）所示。
当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图表二（f表一（f=8厘米）表三（f =15厘米）16（b ）所示。
⑴请在图16（a ）所示电路的〇里填上适当的电表符号，使之成为正确的电路。
_____ ⑵要使待测电阻两端电压大于3伏，继续完成实验，小姜同学接着进行的操作是：___________________________________________________________________。
⑶当他操作完成后，发现电流表示数为0.4安时，电压表示数如图16（c ）所示。
请将上述测得的三组数据填写在下表中，并计算出电阻。
（计算电阻时，精确到0.1欧。
）________(a )(b ) (c )图162017学年第二学期期中考试九年级理化试卷物理部分答案要点和评分参考2018.04。
宝山二模参考答案
＝ ＝0.1米
因为水深h等于立方体A的边长a，所以假设成立。(1分)
因此p水＝ρ水gh
＝1×103千克/米3×9.8牛/千克×0.1米＝9.8×102帕；（2分）
22．
9分
⑴∵闭合电键，R1与R2并联；
电流表A1与电阻R1串联，测量通过R1的电流I1；
电流表A2串联在干路上，测量总路中的电流I总；
若用R0替换R2，且I′′总＝0.4安，U0＝U总＝6伏，
则I0＝I′′总-I1＝0.4安-0.3安＝0.1安
∴P0＝U0×I0＝6伏×0.1安＝0.6瓦
（共计4分）
五、实验题
共18分
23．4分
（1）质量；（2）体积；
（3）平衡螺母的位置；（4）钩码的位置。
24．3分
（5）压强；（6）变化；（7）深度。
（14）1.14（1分）
∴I2＝I总-I1＝0.5安-0.3安＝0.2安，（1分）
∴U1＝I1×R1＝0.3安×20欧＝6伏（1分）
∴U＝U2＝U1＝6伏（1分）
（2）R2＝ ＝ ＝30欧；（2分）
（3）若用R0替换R1，且I′总＝0.4安，U0＝U总＝6伏，
则I0＝I′总-I2＝0.4安-0.2安＝0.2安
∴P0＝U0×I0＝6伏×0.2安＝1.2瓦
2018学年第二学期期中考试九年级理化试卷物理部分
答案要点和评分参考2019.04
题号
答案要点及评分说明
一、选择题
共16分
(每题2分)
1．A。2．C。3．C。4．B。5．C。6．D。7．B。8．A。
二、填空题
共24分
说明：除第16空4分，第19空2分，其余每空1分。
9．（1）220；（2）并联；（3）电能（或“电度”）。
2018年上海市宝山区九年级物理二模
2018年上海市宝山区九年级物理二模宝山区2017-2018学年第二学期期中考试九年级理化试卷（满分150分，考试时间100分钟）物理部分一、选择题（共16分）1．原子中不带电的微粒是( )A．原子核。
B．质子。
C．中子。
D．电子。
2．上海地区家用照明电路的电压为( )A．220伏。
B．36伏。
C．6伏。
D．1.5伏。
3．下列生活用品中，属于利用连通器原理的是( )A．吸尘器。
B．茶壶。
C．起子。
D．体温计。
4．住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。
它的声控开关的工作状态主要是依赖楼道内声音的( )A．响度B．音调C．音色D．声速5．一个重为600牛的大人和一个重为400牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么( )A．他俩做功一样多。
B．小孩做功一定多。
C ．大人功率可能大。
D ．小孩功率一定大。
6．如图1所示，O 为轻质杠杆AB 的支点，B 点挂一重物G ，若在B 点施加F 1、或在A 点分别施加F 2、F 3、F 4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是( )A ． F 1。
B ．F 2。
C ． F 3。
D ．F 4。
7．甲、乙两车分别从同一直线上的M 、N 两点同时朝同一方向出发，它们的s -t 图像分别如图2(a )、(b )所示，经过10秒它们在P 点相遇，甲、乙的速度分别为v 甲、v 乙，M 、N 间的距离为s ，则 ( )A ．v 甲＝v 乙，s ＝18米 。
B ．v 甲＜v 乙，s ＝15米。
C ．v 甲＞v 乙，s ＝6米。
D ．v 甲＜v 乙，s ＝5米。
8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变R 2R 1SV 1V 2 P b a阻器滑片P 由中点位置向右移动到b 端的过程中( )A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
上海市各区2018届中考物理二模试卷精选汇编 故障电路(含答案)
故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。
闭合电键前后，电压表指针的位置不变，灯L始终不亮。
已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。
②如果灯L’不发光，则可能存在的故障是____________________。
答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。
①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。
②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。
答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。
已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。
请根据相关信息写出电流表的示数及相对应的故障。
答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示 数，则故障是 （18） ；如两个电表均无示数，则故障 是 （19） ． 答案：黄浦：14．在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中的一个或两个同时发生断路故障，且其他元件均保持完好。
现将一个完好的电流表接入电路，利用电键S 的开闭排查出所有可能的故障情况，电流表应接入电路中 （16） 处（选填“a”、“b”或“c”），写出现象及其对应的故障（17） 。
上海市各区2018届中考物理二模试卷精选汇编动态电路(含答案)
动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。
闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是A ．电流表A 1的示数变大B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使图3R 2R 1SAV 1V 2P a两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是 A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
上海市宝山区2018届九年级物理下学期期中试题(二模)含答案
上海市宝山区2018届九年级物理下学期期中试题（二模）（满分150分，考试时间100分钟）一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．原子中不带电的微粒是A．原子核。
B．质子。
C．中子。
D．电子。
2．上海地区家用照明电路的电压为A．220伏。
B．36伏。
C．6伏。
D． 1.5伏。
3．下列生活用品中，属于利用连通器原理的是A．吸尘器。
B．茶壶。
C．起子。
D．体温计。
4．住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。
它的声控开关的工作状态主要是依赖楼道内声音的A．响度 B．音调 C．音色D．声速5．一个重为600牛的大人和一个重为400牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么A．他俩做功一样多。
B．小孩做功一定多。
C．大人功率可能大。
D．小孩功率一定大。
6．如图1所示，O为轻质杠杆AB的支点，B点挂一重物G，若在B点施加F1、或在A点分别施加F2、F3、F4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是A．F1。
B．F2。
C． F3。
D．F4。
7．甲、乙两车分别从同一直线上的M、N两点同时朝同一方向出发，它们的s-t图像分别如图2(a)、(b)所示，经过10秒它们在P点相遇，甲、乙的速度分别为v甲、v乙，M、N间的距离为s，则A．v甲＝v乙，s＝18米。
B．v甲＜v乙，s＝15米。
C．v甲＞v乙，s＝6米。
D．v甲＜v乙，s＝5米。
8. 在图3所示的电路中，电源电压保持不变。
电键S闭合，将变阻器滑片P由中点位置向右移动到b端的过程中A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
二、填空题（共23分）请将结果填入答题纸的相应位置。
9. 上海地区家庭照明电路中，电视机与微波炉、电热水壶等是__（1）___的（选填“串联”或“并联”），每台液晶电视机待机时消耗电能的功率约为0.5瓦，合__（2）____千瓦；若上海地区500万户家庭都有一台这样的电视机待机1小时，则它们总共消耗电能是___（3）_度。

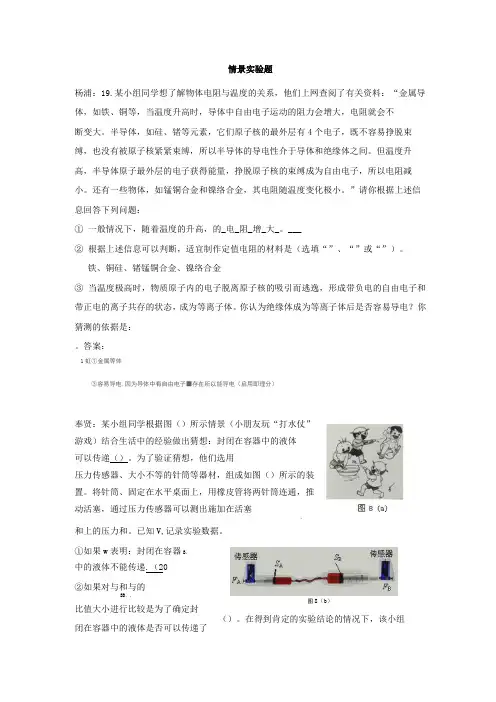

上海市各区2018届中考物理二模试卷精选汇编 情景实
情景实验题杨浦：19.某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料：“金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大。
半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。
但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小。
还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小。
”请你根据上述信息回答下列问题：①一般情况下，随着温度的升高，的_电_阻_增_大_。
___②根据上述信息可以判断，适宜制作定值电阻的材料是（选填“”、“”或“”）。
铁、铜硅、锗锰铜合金、镍络合金③当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体。
你认为绝缘体成为等离子体后是否容易导电？你猜测的依据是：。
答案：1虹①金属等体③容易导电,因为导体中有自由电子■存在所以能导电（启用即理分）奉贤：某小组同学根据图（）所示情景（小朋友玩“打水仗”游戏）结合生活中的经验做出猜想：封闭在容器中的液体可以传递（）。
为了验证猜想，他们选用压力传感器、大小不等的针筒等器材，组成如图（）所示的装置。
将针筒、固定在水平桌面上，用橡皮管将两针筒连通，推动活塞，通过压力传感器可以测出施加在活塞、和上的压力和。
已知V,记录实验数据。
①如果w表明：封闭在容器B、中的液体不能传递.（20②如果对与和与的BB、、比值大小进行比较是为了确定封闭在容器中的液体是否可以传递了（）。
在得到肯定的实验结论的情况下，该小组图8（b）同学认为利用类似的装置可以使即获得百倍大的压力，你认为他们的观点是否正BA确？（）_答案：Ifi.C21）压力或压强（22）压力<23）压强（24）正确宝山、嘉定：15为.了研究薄膜形变与该薄膜表面气压的关系，小陈同学先用一根细绳将一块材质均匀的橡胶薄膜紧紧地扎在两端开口的玻璃管的一端，如图（）所示，然后用打气机在另一端向管内打气增压（或用抽气机在另一端从管内抽气减压），发现橡皮薄膜的形变情况如图（）、（）所示。
2018年上海市宝山区初三物理二模试卷(含答案)
2017学年第二学期期中考试九年级理化试卷（宝山区）（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．原子中不带电的微粒是A．原子核。
B．质子。
C．中子。
D．电子。
2．上海地区家用照明电路的电压为A．220伏。
B．36伏。
C．6伏。
D．1.5伏。
3．下列生活用品中，属于利用连通器原理的是A．吸尘器。
B．茶壶。
C．起子。
D．体温计。
4．住宅小区内的楼道灯，晚上通常是人来灯亮，人走灯灭。
它的声控开关的工作状态主要是依赖楼道内声音的A．响度B．音调C．音色D．声速5．一个重为600牛的大人和一个重为400牛的小孩进行登楼比赛，他们同时从底层出发，结果小孩比大人先到达六楼，那么A．他俩做功一样多。
B．小孩做功一定多。
C．大人功率可能大。
D．小孩功率一定大。
6．如图1所示，O为轻质杠杆AB的支点，B点挂一重物G，若在B点施加F1、或在A点分别施加F2、F3、F4四个力后，杠杆均保持水平位置平衡，则这四个力中最小的力是A．F1。
B．F2。
C．F3。
D．F4。
7．甲、乙两车分别从同一直线上的M、N两点同时朝同一方向出发，它们的s-t图像分别如图2(a)、(b)所示，经过10秒它们在P点相遇，甲、乙的速度分别为v甲、v乙，M、N间的距离为s，则A．v甲＝v乙，s＝18米。
B．v甲＜v乙，s＝15米。
C．v甲＞v乙，s＝6米。
D．v甲＜v乙，s＝5米。
（a）图2（b）48. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
上海市各区2018届中考物理二模试卷精选汇编 动态电路(含答案)
动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。
闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是A ．电流表A 1的示数变大B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两图3R 2R 1SAV 1V 2P a电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是 A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
∥3套精选试卷∥上海市宝山区2018-2019中考物理第二次阶段模拟试题
中考物理模拟试卷一、选择题1．关于声音，下列说法正确的是A．运动会上，同学们的呐喊声越大，声音的传播速度越快B．人们小声说话时，声音的音调一定低C．超声“碎石”是利用声音能传递信息D．发声物体振动越快,音调越高，响度和声速不受影响【答案】D【解析】A.声音的传播速度与介质的种类和介质的温度有关，与声音的响度无关，故A错误；B.人们小声说话，声带的振幅小，响度小，音调不一定低，故B错误；C.利用超声波粉碎人体内的结石，是利用了声音能传递能量，故C错误。
D.音调是指声音的高低，是由发声体的振动频率决定的，发声物体振动越快，音调越高，响度和声速不受影响，故D正确；2．如图所示的电路中，如果把电流表和电压表的位置对换，则可能的情况是A．电流表烧坏B．灯L不亮C．电压表烧坏D．灯L烧坏【答案】B【解析】由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流；当两表互换后，则电压表串接在电路中，因其内阻过大，电路相等于断路，所以电流表不会被烧坏，电压表测电源的电压，灯泡不亮但不会被烧坏．故B正确.3．2022年北京将举办第24届冬季奥林匹克运动会，我国提出“三亿人参与冰雪运动的”的目标．图是滑雪运动员从山上滑下的情景，下列有关说法中正确的是A．运动员加速下滑是因为运动员具有惯性B．运动员穿上滑雪板，是为了减小对地面的压力C．运动员穿加速下滑过程中重力势能减小、动能增加D．运动员下滑过程中滑雪板所受的重力与地面对滑雪板的支持力是一对平衡力【答案】C【解析】AC．运动员加速下滑过程中，质量不变、速度增大，运动员的动能增大，高度减小，重力势能减小；运动员加速下滑是因为重力势能转化为动能，不是由于惯性，故A错误，C正确；B．运动员穿上滑雪板，增大了与雪地的接触面积，从而减小了对雪地的压强，故B错误；D．滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，所以不是一对平衡力，故D错误．4．如图所示，小东同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动C．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板【答案】B【解析】在凸透镜成像的实验中，物距大于像距是照相机的原理成倒立缩小的实像，物距越大，像距越小，像越小．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动；为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的玻璃板．A．利用这一成像规律可制成幻灯机；不合题意；B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动；符合题意；C．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜；不合题意；D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板；不合题意；故选B。
上海市宝山区中考物理二模试卷
上海市宝山区中考物理二模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分） (2018八上·渭源月考) 下列措施中不是为了减弱噪声的是（）A . 摩托车的消声器B . 隔音走廊C . 防噪声耳罩D . 环境质量监测仪2. （2分）(2017·江油模拟) 五千年的华夏文明，创造了无数的诗歌辞赋，我们在欣赏这些诗歌辞赋时，不仅要挖掘其思想内涵，还可以探究其中所描述的自然现象与物理规律，下面是某位同学对部分诗句中蕴涵的物理知识的理解，其中不正确的是（）A . “掬水月在手，弄花香满衣”﹣﹣平面镜成像和扩散现象B . “人面桃花相映红”﹣﹣桃花是光源，发出的红光映红了人的脸C . “飞流直下三千尺”﹣﹣瀑布飞流直下的过程中，水的重力势能转化为动能D . “姑苏城外寒山寺，夜半钟声到客船”﹣﹣“钟声”是由于钟的振动产生的3. （2分） (2017八上·江阴期中) 下列现象中，能用光的直线传播规律解释的是（）A . 雨后彩虹B . 墙上手影C . 水中“月亮”D . 海市蜃楼4. （2分） (2017九上·深圳期中) 带正电的物体与不带电的验电器接触后，验电器金属箔片张开，以下解释正确的是（）A . 验电器带正电，物体上的电子转移到验电器上B . 验电器带正电，验电器上的电子转移到物体上C . 验电器带负电，物体上的电子转移到验电器上D . 验电器带负电，验电器上的电子转移到物体上5. （2分） (2017·桂林) 下列物体重力势能发生变化的是（）A . 水平拉长的弹簧B . 正在下落的篮球C . 水平滑行的玩具车D . 静止在桌面上的课本6. （2分）如果不计空气阻力，从运动员手中掷出的铁饼在空中飞行时，铁饼（）A . 只受到手的掷力B . 只受到重力C . 受到重力和手的掷力D . 没有受到任何力的作用7. （2分） (2017九上·茂名期中) 将一个定滑轮改为动滑轮使用，则它的机械效率在不计绳重和摩擦时（）A . 一定提高B . 一定降低C . 一定不变D . 无法判断8. （2分）如图所示，体积相同的甲、乙、丙三个物体浸没在水中。
