(新)高速公路C30混凝土配合比设计说明书
C30砼配合比设计说明书
C30砼配合比设计说明书一、本配合比用于国道318线东俄洛至海子山段公路改建工程XX合同段桥梁台帽、附属及涵洞盖板等工程部位的施工，设计强度为C30混凝土，坍落度为70~90mm。
二、设计依据：采用JGJ 55-2000 《普通混凝土配合比设计规程》JTJ 041-2000 《公路桥涵施工技术规范》三、原材料产地及技术参数：水泥：四川泸定山盛水泥有限公司“山盛”牌P. O 42.5R级中砂：帕姆林砂石场中砂碎石：帕姆林砂石场5~31.5mm水：雅江县八角楼乡可饮用水国道318线东俄洛至海子山段公路改建工程XX交通工程有限公司XX合同段试验室C30砼配合比计算书一、试配强度的确定fcu,o=fcu,k+1.645δ=30+1.645*5=38.2(Mpa)式中: fcu,o---砼的配制强度(Mpa)fcu,k--- 砼立方体抗压强度标准值(Mpa)δ--- 砼强度标准差,取δ =5二、水灰比的确定W/C=a a*fce/ fcu,o+a a*a b*fce=0.46*42.5/(38.2+0.46*0.07*42.5)=0.49式中：fce--- 水泥的实际强度(Mpa)fce=r c*fcek=1.0*42.5=42.5(Mpa)(r c---水泥标号的富余系数,取r c=1.0)a a、a b--- 回归系数，取碎石a a =0.46 ,a b=0.07按耐久性校核水灰比，根据JGJ 55-2000 《普通混凝土配合比设计规程》要求，混凝土最大水灰比为0.7。
根据经验，选用0.44的水灰比。
三、每立方米砼用水量的确定根据《JGJ 041-2000》要求砼坍落度70~90mm；碎石最大粒径31.5mm，根据经验选用193Kg/m3的用水量。
四、每立方米砼水泥及粉煤灰用量的确定m co=m wo/ w/c=193/0.44=439kg选用439kg的水泥用量。
按耐久性校核用水量，根据砼所处环境地区，查JGJ 55-2000可知，允许最小水泥用量225kg，最大水泥用量500kg，上述水泥用量439kg，符合耐久性要求。
C30 掺减水剂混凝土配合比设计

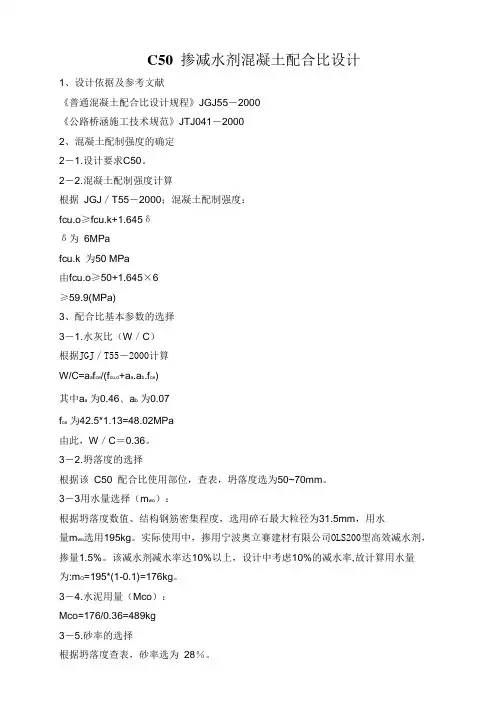

C50 掺减水剂混凝土配合比设计1、设计依据及参考文献《普通混凝土配合比设计规程》JGJ55－2000《公路桥涵施工技术规范》JTJ041－20002、混凝土配制强度的确定2－1.设计要求C50。
2－2.混凝土配制强度计算根据JGJ／T55－2000；混凝土配制强度：fcu.o≥fcu.k+1.645δδ为6MPafcu.k 为50 MPa由fcu.o≥50+1.645×6≥59.9(MPa)3、配合比基本参数的选择3－1.水灰比（W／C）根据JGJ／T55－2000计算W/C=a a f ce/(f cu.o+a a.a b.f ce)其中a a 为0.46、a b 为0.07f ce 为42.5*1.13=48.02MPa由此，W／C＝0.36。
3－2.坍落度的选择根据该C50 配合比使用部位，查表，坍落度选为50~70mm。
3－3用水量选择（m wo）：根据坍落度数值、结构钢筋密集程度，选用碎石最大粒径为31.5mm，用水量m wo选用195kg。
实际使用中，掺用宁波奥立赛建材有限公司OLS200型高效减水剂，掺量1.5%。
该减水剂减水率达10%以上，设计中考虑10%的减水率,故计算用水量为:m O=195*(1-0.1)=176kg。
3－4.水泥用量（Mco）：Mco=176/0.36=489kg3－5.砂率的选择根据坍落度查表，砂率选为28％。
3－6.砂用量（Mso）：根据试验选用每m3混凝土拌合物重量（Mcp）为2400kg,用砂量Mso=(Mcp-Mwo-Mco- Mc 外)*0.28 = 639kg3－7.碎石用量（Mgo）：Mgo=Mcp-Mwo-Mco-Mso =1296kg3－8.配合比：根据上面计算得水泥：水：砂: 碎石：减水剂300 ：162 ：639 ：1296 ：3.001 : 0.54 : 2.13: 4.32 ：1%4、调整水灰比：调整水灰比为0.48，用水量取为163kg，水泥用量为Mco=163/0.48=340kg，按重量法计算砂、石用量分别为：Mso=625kg，Mgo=1269kg5、混凝土配合比的试配、调整与确定:试用配合比1 和2，分别进行试拌：配合比1：水泥:水:砂:碎石:减水剂= 300：162 ：639 ：1296 ：3.00 kg/m3= 1: 0.54: 2.13 : 4.32 ：1%；试拌材料用量为：水泥：水：砂:碎石:减水剂= 7 : 3.78 : 14.91 : 30.24:0.070kg; 拌和后，坍落度为70mm,达到设计要求;配合比2：水泥：水：砂:碎石:减水剂= 340 : 163 : 625 : 1269 : 3.40 kg/m3= 1 : 0.48 :1.84 : 3.73 : 1%试拌材料用量为：水泥：水：砂:碎石:减水剂= 8 : 3.84 : 14.72 : 29.84 :0.08kg拌和后，坍落度仅45mm,达到设计要求。
C30混凝土配合比设计说明书范文
C30 一般混凝土配合比设计说明书路桥建设（）试验检测有限企业广西贵隆高速公路C01 标工地试验室.C30 混凝土配合比设计说明书一、设计依照1、图纸设计2、《公路桥涵施工技术规》JTG/T F50-20113、《一般混泥土配合比设计规程》JGJ 55-20114、《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、《公路工程集料试验规程》JTG E42-2005二、设计说明1、工程概略：广西贵港至隆安高速公路C01 标。
2、技术要求：设计强度等级30.0MPa ，混凝土坍落度为160～200mm 。
3、使用部位：桥梁、路基、防备工程三、原资料采纳水泥：广西华润红水河水泥有限企业，P.O 42.5 。
粉煤灰：广西港桥水泥有限企业，F-II。
掺量占胶材用量的20% 。
细集料：宾阳县邹圩镇弄梯山石场，体制砂，中砂II 区。
粗集料：宾阳县邹圩镇弄梯山石场，规格（5-31.5 ）mm （5-10： 10-20：16-31.5=20%:50%:30%掺配）。
外加剂：科之杰新资料企业有限企业， HPWR-S 型，聚羧酸高性能减水剂（标准型），掺量占胶材用量的0.8% 。
水：黎塘镇，拌和用水。
四、混凝土配合比设计计算1、初步配合比计算.（1）计算配制强度（ fcu，o ）依据《一般混泥土配合比设计规程》JGJ 55-2011查得标准差取fcu,0 ≥fcu,k+1.645 σ=30+1.645 ×=38.2 MPa（ 2）计算水胶比（ W/B ）依据《一般混泥土配合比设计规程》 JGJ 55-2011查得α a=0.53 ，α b=0.20 ，水泥强度等级的富饶系数取 1.16,粉煤灰影响系数和粒化高炉矿渣粉影响系数分别取γγf、W/B= αa×fb/(fcu,o+ αa×α b×fb)=0.53 ×（42.5 ××0.85 ×）/（38.2+0.53 × 0.20 × 42.5 ×××）依据现场施工和资料的特别性选用水胶比 W/B=0.41 ，切合持久性要求。
《普通混凝土配合比设计规程》配合比计算案例-C30
《普通混凝土配合比设计规程》配合比计算案例某高层办公楼的基础底板设计使用C30等级混凝土，采用泵送施工工艺。
根据《普通混凝土配合比设计规程》（以下简称《规程》）JGJ 55的规定，其配合比计算步骤如下：1、原材料选择结合设计和施工要求，选择原材料并检测其主要性能指标如下：（1）水泥选用P.O 42.5级水泥，28d胶砂抗压强度48.6MPa，安定性合格。
（2）矿物掺合料选用F类II级粉煤灰，细度18.2%，需水量比101%，烧失量7.2%。
选用S95级矿粉，比表面积428m2/kg，流动度比98%，28d活性指数99%。
（3）粗骨料选用最大公称粒径为25mm的粗骨料，连续级配，含泥量 1.2%，泥块含量0.5%，针片状颗粒含量8.9%。
（4）细骨料采用当地产天然河砂，细度模数 2.70，级配II区，含泥量 2.0%，泥块含量0.6%。
（5）外加剂选用北京某公司生产A型聚羧酸减水剂，减水率为25%，含固量为20%。
（6）水选用自来水。
2、计算配制强度由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差σ为5.0MPa。
表4.0.2 标准差σ值（MPa）混凝土强度标准值≤C20C25~C45 C50~ C55 Σ 4.0 5.0 6.0 采用《规程》中公式4.0.1-1计算配制强度如下：（4.0.1-1）式中：f cu,0——混凝土配制强度（MPa）；f cu,k——混凝土立方体抗压强度标准值，这里取混凝土的设计强度等级值（MPa）；σ——混凝土强度标准差（MPa）。
计算结果：C30混凝土配制强度不小于38.3MPa。
3、确定水胶比（1）矿物掺合料掺量选择（可确定3种情况，比较技术经济）应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定粉煤灰掺量。
表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量注：1 采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
黄腾C30二级配高性能混凝土配合比设计

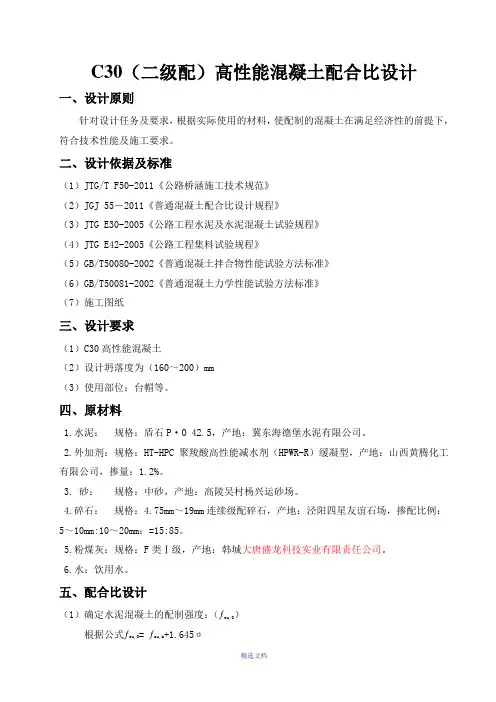

C30（二级配）高性能混凝土配合比设计一、设计原则针对设计任务及要求，根据实际使用的材料，使配制的混凝土在满足经济性的前提下，符合技术性能及施工要求。
二、设计依据及标准（1）JTG/T F50-2011《公路桥涵施工技术规范》（2）JGJ 55－2011《普通混凝土配合比设计规程》（3）JTG E30-2005《公路工程水泥及水泥混凝土试验规程》（4）JTG E42-2005《公路工程集料试验规程》（5）GB/T50080-2002《普通混凝土拌合物性能试验方法标准》（6）GB/T50081-2002《普通混凝土力学性能试验方法标准》（7）施工图纸三、设计要求（1）C30高性能混凝土（2）设计坍落度为（160～200）mm（3）使用部位：台帽等。
四、原材料1.水泥：规格：盾石P·O 42.5，产地：冀东海德堡水泥有限公司。
2.外加剂：规格：HT-HPC聚羧酸高性能减水剂（HPWR-R）缓凝型，产地：山西黄腾化工有限公司，掺量：1.2%。
3. 砂：规格：中砂，产地：高陵吴村杨兴运砂场。
4.碎石：规格：4.75mm～19mm连续级配碎石，产地：泾阳四星友谊石场，掺配比例：5～10mm:10～20mm：=15:85。
5.粉煤灰：规格：F类Ⅰ级，产地：韩城大唐盛龙科技实业有限责任公司。
6.水：饮用水。
五、配合比设计（1）确定水泥混凝土的配制强度：（ƒcu,0）根据公式ƒcu,0= ƒcu,k+1.645σƒcu,0—砼试配强度MPaƒcu,k—砼设计强度30MPaσ—标准差，取5.0 MPa1.645—混凝土强度达到95%保证率时的保证率系数。
试配强度ƒcu,0＝ƒcu,k+1.645σ＝30＋1.645×5.0＝38.2MPa（2）计算水灰比：（W/C）W/C=(αa ׃b)÷(ƒcu,0+αa×αb׃b)=(0.53×39.4)÷(38.2+0.53×0.20×39.4) =0.49αa 、αb－回归系数，当采用碎石时，αa＝0.53，αb＝0.20ƒb－胶凝材料28d胶砂抗压强度，按JGJ 55－2011《普通混凝土配合比设计规程》第5.1.3及5.1.4条确定，取39.4 MPa。
公路路面水泥混凝土配合比设计
公路路面水泥混凝土配合比设计设计依据：《公路水泥混凝土路面施工技术规范》〔JTG F30—2003〕一、普通混凝土配合比设计1. 试配强度（弯拉强度）：fc=fr/〔1-1.04c v〕+ts=5/(1-1.04*0.13)+0.46*（5*0.13）按6组 6.081其中：f c为28天试配弯拉强度（Mpa）f r为设计弯拉强度标准值（Mpa）c v为弯拉强度变异系数，应按统计数据在下表的规定范围取值；无统S为弯拉强度试验样本的标准差（Mpa）2. 工作性：不同的施工工艺，最佳工作性要求不一样；坍落度SL一般在宜采用25-50mm，允许波动范围10mm～65mm之间。
3. 耐久性：〔1〕根据有无抗冻性、抗盐冻性要求及混凝土最大公称粒径，混凝土含气〔2〕根据耐久性要求的最大水灰比、最小单位水泥用量应符合下表规定。
最大水泥用量不宜大于400kg/m3 ，掺粉煤灰时，最大单位胶凝材料不宜大于注:掺粉煤灰，并有抗冰（盐）冻要求时，不得使用32.5级水泥。
严寒地区抗冻标号不宜低于F250，寒冷地区不宜低于F200。
4. 水灰（胶）比的计算和确定：〔1〕碎石或碎卵石混凝土W/C=1.5648/〔fc +1.0097-0.3595f s〕==0.38 按fs=8.2计算，按7.5为0.36〔2〕卵石混凝土W/C=1.2618/〔fc +1.5492-0.4709f s〕=其中：fs 为水泥实测28天抗折强度（Mpa）再根据耐久性要求复核、确定水灰（胶）比。
5. 砂率(SP)的确定：根据砂的细度模数和粗集料种类，按下表取值；在软做抗滑槽时，可增大1%～2%。
注;碎卵石可在碎石和卵石之间内插取值。
6. 确定单位用水量：根据粗集料种类和确定的坍落度，分别按下列公式计算（集料以自然风干状态计）。
碎石：W0 =104.97+0.309SL +11.27（C/W）+0.61S P=165.85取表4.1.2-4三轴最大153、小型机具150 滑模160故取153卵石：W0 =86.89+0.370SL +11.24（C/W）+1.00S P其中：W0为不掺外加剂与掺和料的混凝土单位用水量（kg/m3）掺外加剂的混凝土单位用水量按下式计算：W0W = W0（1-β）其中：β为所用外加剂的实测减水率（%）7. 确定单位水泥用量;根据水灰比公式反算，再根据耐久性要求复核、确定。
混凝土配合比设计说明
C30F250胸墙、护轮坎、扭王块混凝土配合比设计说明书一、设计依据：1、施工图纸2、普通砼配合比设计规范JGJ55-20113、水运工程混凝土施工技术规范JTS202-2011二、设计要求：设计强度等级30MPa设计坍落度140--160 mm三、原材料1、水泥：P.O42.5 产地：日照山水厂牌：日照山水水泥表观密度：3100kg/m32、碎石：5-31.5mm连续级配（5-16mm60%；16-31.5mm40%：）产地: 日照五莲表观密度：2700 kg/m33、砂：中砂产地: 胶南吉利河砂表观密度：2570kg/m34、水：当地饮用水5、引气减水剂GX-N1 厂家: 日照广信建材建材有限公司6、磨细粒化高炉矿渣粉S95级厂家：日照钢厂四.、计算：（1）确定混凝土配制强度. 由规范JTS202-2011知标准差σ=4.5f cu,o=f cu,k+1.645σ = 37.4 MPa（2）f b= r s*f ce根据胶凝材料掺量及水泥28d平均强度取r s=1.0，f ce=45 则f b=1.0*45=45；由表查得a a=0.53, a b=0.20,计算水灰比W/C=a a* f b /（a a a b f ce+ f cu,o）=0.57根据耐久性及施工经验选取水灰比为：0.42（3）根据施工工艺及运送条件，选用混凝土坍落度为140—160mm，碎石最大粒径为31.5mm，同时因采用引气减水剂，经过试拌调整掺量为1.8%，用水量可减少至175kg/m3。
（4）选用砂率根据规范JGJ55-2011要求及施工需要砂率选取42%。
（5）确定胶凝材料用量由混凝土单位用水量和水灰比计算混凝土单位用灰量m co=417kg/m3（6）计算粗、细集料单位用量采用绝对体积法A取5V=1000(1-0.01A)-W w/ρW-m B /ρ B （1）W S=VγρS （2）W G= V(1-γ)ρG （3）由公式（1）（2）(3)解得m so=691kg/m3 m go=1002kg/m3采用磨细粒化高炉矿渣粉和粉煤灰双掺法调整配合比：磨细粒化高炉矿渣粉掺加30%，水泥用量为m co=292 kg/m3 矿渣粉用量为KF=125 kg/m3 则配合比为C：KF：S：G：W：M外=292：125：691：1002：175：7.51(7) 按基准配合比分别增加和减小0.03的水灰比，则按同样的计算方法可得下表数据：水灰比水泥kg/m3矿粉kg/m3砂kg/m3碎石kg/m3水kg/m3引气减水剂kg/m35-16mm 16-31.5mm0.45 272 117 702 581 388 175 7.000.42 292 125 691 601 401 175 7.510.39 314 135 679 563 375 175 8.08五、强度复核水灰比坍落度（cm）砼容重（kg/m3）7天强度28天强度KN Mpa 平均值KN Mpa 平均值0.45 16 2240 625.57 27.828.1785.27 34.935.0 641.25 28.5 792.04 35.2632.26 28.1 785.29 34.90.42 15 2290 747.07 33.232.9893.27 39.739.7 735.77 32.7 882.07 39.2740.26 32.9 904.55 40.20.39 14 2250 830.25 36.937.41003.5 44.649.2 839.27 37.3 983.29 43.7852.77 37.9 987.75 43.9六、配合比选择：根据试拌结果考虑经济合理性，选用水灰比为0.42的配比做为施工配比：每方混凝土各材料用量为：水泥292 kg/m3，矿粉125 kg/m3，砂691kg/m3，石子1002 kg/m3，水175 kg/m3，引气减水剂7.51kg/m3。
C30普通混凝土配合比
C30普通混凝土配合比计算书一、设计依据：1、鹤辉高速公路《招标文件》（技术规范）；2、《普通混凝土配合比设计规程》（JGJ55-2011）；3、《公路桥涵施工技术规范》（JTG/TF50-2011）；二、设计要求1、强度要求：设计强度30MPa；2、使用部位:桥梁、涵洞、防护、排水3、坍落度要求：100-140 mm；4、施工工艺：机械搅拌；5、养护条件：温度20±2o C,湿度＞95%。
三、砼配合比用原材料1、水泥：太阳石P.O42.5，经检验符合规范要求；见附表。
2、细集料：机制砂，产地辉县东砂岗，表观密度2.730 g/cm3,堆积密度为1.531g/cm3，细度模数M X=2.77，符合级配要求；见附表。
3、粗集料：碎石，产地辉县永新建材厂，表观密度2.670g/cm3,压碎值11.2%，级配4.75-31.5mm，其中4.75-9.5mm掺25%，9.5-19mm掺43%，16-31.5mm掺32%，符合级配要求；见附表。
4、水：饮用水；四、初步计算配合比1、确定试配强度f cu,0设计要求混凝土强度f cu，k=30MPa，混凝土强度标准差取δ=5.0 则：f CU，k+1.645δ=30+1.645Χ5.0=38.2MPa2、确定水胶比W/Bａ、计算水泥实际强度f ce所采用水泥28天抗压强度实测值f ce暂时没有资料，水泥强度等级值的富余系数按常规取r c=1.16则f ce=1.16Χ42.5=49.3MPab、计算水胶比因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a=0.53 a b=0.20W/B=（a a·f ce）/（f cu,o+a a·a b·f ce）=（0.53Х49.3）÷（38.2+0.53Х0.20Х49.3）=0.60C.确定水胶比经试拌0.48水胶比的坍落度、和易性、保水性等各项性能均满足施工要求，因此选择水胶比为0.483、确定单位用水量m wo根据混凝土拌和物设计坍落度100—140mm，碎石最大粒径31.5mm，确定单位用水量184kg/m3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C30普通水泥混凝土配合比设计说明
一、设计依据
1、《普通混凝土配合比设计规程》JGJ55-2011
2.《混凝土应用技术规范》 GB 5019-2003
3、《普通混凝土力学性能试验方法标准》GB/T50081-2002
4、《普通混凝土拌合物性能试验方法标准》 GB/T50080-2002
5、《公路桥涵施工技术规范》JTG/T F50-2011
6、《混凝土外加剂应用技术规范》GB50119-2003
二、仪器设备
1.单卧式搅拌机
2.混凝土振动台
3.电子天平精度0.01g
4.电子秤精度1g
5.电子秤精度10g
其他：铁盘、铁铲、水桶、烧杯、坍落度筒、捣棒、钢尺、镘刀等。
三.原材料情况
四、计算配合比
1.设计使用部位及要求
1）配合比使用部位：桥涵工程（承台、系梁、搭板、护栏、座板等）、隧道工程（电缆井盖、盖板、挡水块、超前支护等）。
2）设计强度等级：C30
3）坍落度：140-180mm
2、确定试配强度
根据混凝土配合比设计要求，标准差取σ=5.0MPa,计算配制强度（f cu，0）：
f cu，0≥f cu，k+1.645σ=30+1.645×5.0=38.2MPa
3.基准混凝土配合比计算
1）计算水灰比
粗集料采用（5-25）mm碎石，强度回归系数αa值取0.53，αb值取0.20，无水泥28天抗压强度统计取：f ce =γc f ce,g=1.16×42.5=49.3 MPa。
胶凝材料28天抗压强度取：f b=γfγs f ce =1.00×49.3=49.3MPa W/C=（αa* f b）/（f cu，0+αa*αb*f b）
=（0.53×49.3）/（38.2+0.53×0.20×49.3）= 0.60 根据施工水平、当地原材料情况、混凝土使用环境、混凝土结构设计年限的要求；为确保混凝土的耐久性：水灰比W/C取：0.49。
2）、确定每方混凝土用水量和水泥材料用量
a.根据确定的坍落度及当地原材料特性和施工水平单位用水量为m wo=238kg,马贝SX-C16减水率为29%，混凝土用水量 m wo=m wo（1－β）=238×0.71=169 kg/m3，；根据外加剂掺量0.9%，按现场实际情况取180kg/m3。
b.选定水泥用量：m co=m wo/W/C=180/0.49=367 kg/m3
c.减水剂的掺量0.9%：m ao=m coβa=367×0.009=3.30 kg/m3
3）、确定砂率(βs)
根据所计算的水灰比及集料的特性确定砂率βs=44%
a.确定砂（m so)和石（m go）用量，采用重量法计算，假定混凝土每方的重量m cp=2400kg/m3
b.砂石合计用量：m go+m so=m cp－m co－m wo=2400－367－180=1853kg/m3
c.砂用量： m so=(m go+m so)×βs=1853×44%=815kg/m3
d.碎石用量：m go=(m go+m so)－m so=1853－815=1038kg/m3
碎石采用5-16mm:5-25mm=5:5
故5-16mm碎石重量：m go1=519kg/m3
5-25mm碎石重量：m go2=519kg/m3
每立方基准混凝土配合比材料用量：
m co：m so：m go1：m go2：m wo: m ao
＝367：815：519：519：180: 3.30
＝1: 2.22: 1.41: 1.41: 0.49: 0.009
5、经试验室试配，为使混凝土拌合性质更好的符合要求，对基准配合比作出微调如下：
m co：m so：m go1：m go2：m wo: m ao
＝371: 810：515：516: 180：3.34
＝1：2.18：1.39：1.39：0.49：0.009
故实际容重为2392kg/m3
6、采用水灰比分别为W/C＝0.44、W/C＝0.49、W/C＝0.54拌制三组混凝土拌和物，砂率分别为43%，44%，45%，用水量不变，减水剂掺合料比例不变。
其配合比为：
01组 m co：m so：m go1：m go2：m wo: m ao
=409：775：514：514：180: 3.68
02组 m co：m so：m go1：m go2：m wo: m ao
=371：810：515：516：180: 3.34
03组 m co：m so：m go1：m go2：m wo: m ao
=333：846：516：517：180: 3.00
每组试配30L,换算成试配配合比：
7、配合比7天、28天强度如下
各配合比混凝土7d的抗压强度（MPa):
各配合比混凝土28d的抗压强度（MPa):
8、选定配合比
根据对各混凝土配合比的试拌以及性能测试选定配合比（kg/m3）如下表
各种材料比例：水泥：砂：细骨料：粗骨料：水：外加剂
=1：2.18：1.39：1.39：0.49：0.009
潮惠高速TJ2合同段工地试验室。
