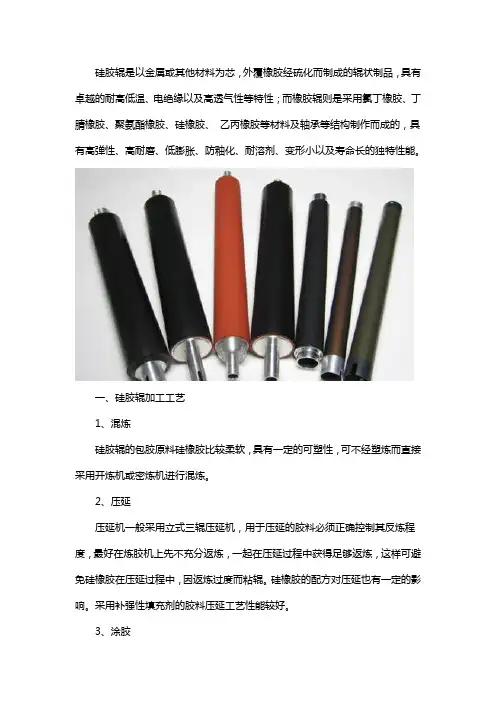

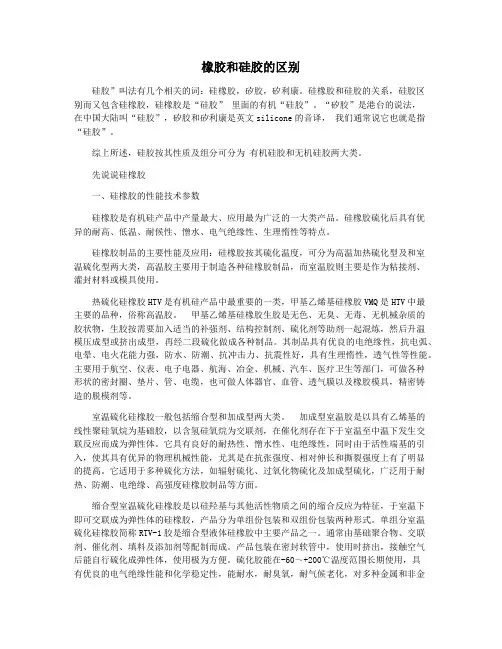

硅胶和橡胶的特性区别

硅胶与硅树脂的区别

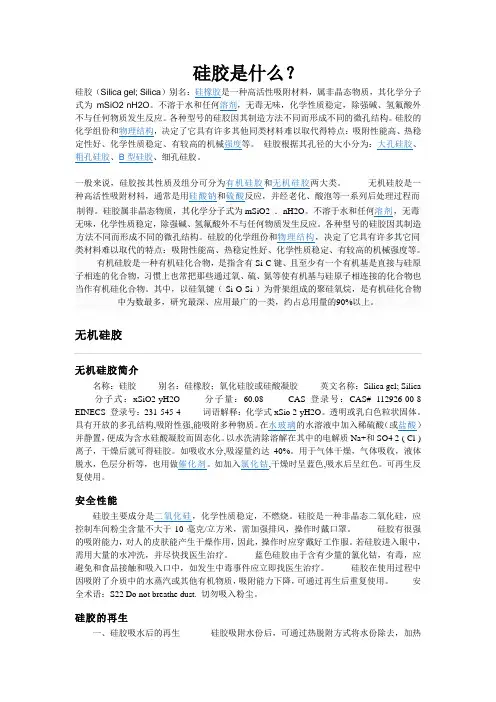

硅胶与硅树脂的区别硅胶(Silica gel; Silica)别名:硅橡胶就是一种高活性吸附材料,属非晶态物质,其化学分子式为mSiO2?nH2O。不溶于水与任何溶剂,无毒无味,化学性质稳定,除强碱、氢氟酸外不与任何物质发生反应。硅胶按其性质及组分可分为有机硅胶与无机硅胶两大类。有机硅胶就是一种有机硅化合物,就是指含有Si-C键、且至少有一个有机基就是直接与硅原子相连的化合物,习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物。其中,以硅氧键(-Si-O-Si-)为骨架组成的聚硅氧烷,就是有机硅化合物中为数最多,研究最深、应用最广的一类,约占总用量的90%以上。用于封装的一类。有机硅胶产品的基本结构单元就是由硅－氧链节构成的,侧链则通过硅原子与其她各种有机基团相连。因此,在有机硅产品的结构中既含有"有机基团",又含有"无机结构",这种特殊的组成与分子结构使它集有机物的特性与无机物的功能于一身。有机硅主要分为硅橡胶、硅树脂、硅油三大类。硅橡胶主要分为室温硫化硅橡胶,高温硫化硅橡胶, 硅橡胶由硅、氧原子形成主链,侧链为含碳基团,用量最大就是侧链为乙烯的硅橡胶。既耐热,又耐寒,使用温度在100--300℃之间,它具有优异的耐气候性与耐臭氧性以用良好的绝缘性。缺点就是强度低,抗撕裂性能差,耐磨性能也差。硅树脂就是以硅—氧—硅为主链,硅原子上联接有有机基的交联型的半无机高聚物。具有高度交联网状结构的聚有机硅氧烷,就是高度支化的聚合物(与线型硅油相比较)能固化成固态物。兼具有机树脂及无机材料的双重特性,具有独特的物理化学性能。硅树脂最终加工制品的性能取决于所含有机基团的数量(即R与Si的比值)。一般有实用价值的硅树脂,其分子组成中R与Si的比值在1.2～1.6之间。一般规律就是,R:Si的值愈小,所得到的硅树脂就愈能在较低温度下固化;R:Si的值愈大,所得到的硅树脂要使它固化就需要在200材250℃的高温下长时间烘烤,所得的漆膜硬度差,但热弹性要比前者好得多。硅树脂还具有卓越的耐潮、防水、防锈、耐寒、耐臭氧与耐候性能,对绝大多数含水的化学试剂如稀矿物酸的耐腐蚀性能良好,但耐溶剂的性能较差。制备硅树脂的单体就是氯硅烷,这些氯硅烷都可通过醇解而得到相应的烷氧基硅烷。由于它们没有腐蚀性,又比相应的氯硅烷具有更大的水解稳定性、易保存、易分离,就是广泛应用的单体组分。改变单体中官能基的数目与选择不同的取代基,就可制得不同聚合度、支化度与交联度的高聚物,得到不同性能的产物,以适应不同的用途。单体中官能团的数目可用单体混合物的R与Si的比值R/Si来表示(R为取代基数目、Si为硅原子数目)。以甲基氯硅烷的水解缩合为例: 当R/Si>2时,即用(CH3)2SiCl2与(CH3)3SiCl混合共水解,生成分子量较低的油状聚合物,即硅油。当R/Si=2时,即用纯(CH3)2SiCl2水解缩合,生成高分子量的线型聚合物即后面说的硅橡胶胶粘剂的基料,又称硅生胶。当R/Si<2时,即用(CH3)2SiCl2,CH3SiCl3共水解。或CH3SiCl3,(CH3)2SiCl2与SiCl4共水解缩聚,生成网状结构的聚合物,即硅树脂,适当改变R/Si的值,可以得到不同性质的含硅聚合物。R/Si小,即三官能或四官能硅-氧单元比例高时,固化后,

硅橡胶的性质介绍

硅橡胶的性质介绍耐热性硅橡胶在空气中的耐热性比有机橡胶好得多，在150℃下其物理机械性能基本不变，可半永久性使用，在200℃下可连续使用10000h以上；380℃下可段时间使用。因而硅橡胶广泛用作高温场合中使用的橡胶部件。硅橡胶在高温下空气中（有氧气）氧化时，由于甲基被氧化继而引起胶联，使制品逐渐变硬，乃至发生开裂。而在密闭体系中受热时，主要发生解聚反应，使制品变软，以至丧失机械强度。硅橡胶的耐热性既与生胶的种类、乙烯基含量（交联密度）、耐热添加剂、填料的种类及用量等有关，还与混炼胶的pH值及含水量等有关。因而对生胶聚合催化剂的选择，反应后残余催化剂的中和，白炭黑等填料及结构控制剂的选择都十分注意。耐热品级的硅橡胶，在高温（>250℃）条件下，硬度增加缓慢，拉伸强度及断裂伸长率等下降也缓慢。耐寒性由于硅生胶分子结构呈非结晶性，故温度对其性能影响较小，且具有良好的耐寒性。一般有机橡胶的脆化温度为-20℃至-30℃，而通用硅橡胶的脆化温度为-60℃至-70℃。当生胶中引入7.5（mol）%苯基时，硅橡胶的脆化温度可降至-115℃，在-90℃下保持弹性并可使用。耐候性硅橡胶主链中无不饱和键，加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性。在臭氧中发生电晕放电时，有机橡胶很快老化，因而对硅橡胶则影响不严重。长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。耐水蒸气性硅橡胶(https://www.360docs.net/doc/211189898.html,)耐低压水蒸气（低于130℃）的性能相当好，它在温水及沸水中长时间浸泡，体积增加小于1%，而且很少影响其机械性能及电气特性。但超过140℃的水蒸气即易导致Si-O-Si主链断裂，使硅橡胶的物理机械性能迅速降低。硅橡胶的耐水蒸气性能与其所用填料的种类与用量、交联密度以及硫化剂的种类等有关。

硅橡胶和硅树脂的区别

硅橡胶和硅树脂什么区别？ 2011-6-7 硅橡胶一般是用含不饱和双键的硅油，加填料经混炼和密炼而成；硅树脂，是一个很大的概念，从用途来说，硅树脂（或硅油）是制造硅橡胶或者塑料的原材料。硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩合反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。硅树脂，学名聚硅氧烷树脂(英文名：Silicone resin)是具有高度交联网状结构的聚有机硅氧烷，兼具有机树脂及无机材料的双重特性，硅树脂具有独特的物理化学性能。硅树脂的分类硅树脂是以硅—氧—硅为主链，硅原子上联接有有机基的交联型的半无机高聚物。它是随着直接法生产有机硅单体硅树脂具有突出的耐候性，是任何一种有机

树脂所望尘莫及的，即使在紫外线强烈照射下，硅树脂也耐泛黄。硅树脂胶粘剂、有机硅胶粘剂按原材料来源可分为以硅树脂为基料的胶粘剂和以硅橡胶为基料的胶粘剂，前者主要用于胶接金属和耐热，硅树脂对铁、铝和锡之类的金属胶接性能好,对玻璃和陶瓷也容易胶接，但对铜的粘附力较差。以纯硅树脂为基料的有机硅胶粘剂。硅树脂涂料有不少缺点：成膜性能较差，包括固化温度高、时间长，大面积施工不方便，且涂膜对底层附着力差。用氟化改性主要是增加有机硅树脂的耐溶剂性，斥油性（抗黏性）和降低表面能。有机硅树脂的临界表面张力低于其他树脂，但高于氟树脂。有机硅树脂主要作为绝缘漆（包括清漆、瓷漆、色漆、浸渍漆等）浸渍H级电机及变压器线圈, 以及用来浸渍玻璃布、玻布丝及石棉布后制成电机套管、电器绝缘绕组等。用有机硅绝缘漆粘结云母可制得大面积云母片绝缘材料，用作高压电机的主绝缘。此外，硅树脂还可用作耐热、耐候的防腐涂料，金属保护涂料，建筑工程防水防潮涂料，脱模剂，粘合剂以及二次加工成有机硅塑料，用于电子、电气和国防工业上，作为半导体封装材料和电子、电硅树脂按其主要用途和交联方式大致可分为有机硅绝缘漆、有机硅涂料、有机硅塑料和有机硅粘合剂等几大类。硅树脂可以包括小分子有机硅化合物，分子量不一定要很大。而硅橡胶必须是分子量达到一定程度，具有橡胶态的聚有机硅烷。

硅橡胶的特性

硅橡胶的特性硅橡胶硅橡胶的性能主要源于线型聚硅氧烷的化学结构，即由于主链由Si-O-Si键组成，具有优异的热氧化稳定性，耐候性以及良好的电性能。当生胶侧链中引入少量苯基，可改善橡胶的耐低温性能；引入γ-三氟丙基，可提高耐油、耐溶剂性能。主链中引入亚芳基可提高耐用辐照及机械性能等。此外硅橡胶以白炭黑及金属氧化物等作填料，以有机硅化合物（硅氧烷或硅烷）作结构控制剂，并使用特定的改性添加剂，过氧化物硫化剂以及配合成型工艺等。因而，硅橡胶不仅具有一系列不同于有机橡胶的特性，而且硅橡胶之间的性能也可有相当差异。 1、耐热性硅橡胶在空气中的耐热性比有机橡胶好得多,在150℃下其物理机械性能基本不变,可半永久性使用,在200℃下可使用1000h以上;380℃下可短时间使用.因而硅橡胶广泛用作高温场合中使用的橡胶部件。 2、耐候性硅橡胶主链中无不饱和键,加之Si-O-Si键对氧、臭氧及紫外线等十分稳定，因而无需任何添加剂，即具有优良的耐候性.在臭氧中发生电晕放电时，有机橡胶很快老化，而对硅橡胶则影响不严重.长时间暴露在紫外线及风雨中，其物理机械性能变化不大，经户外曝晒试验数十年，未发现裂纹或降解发黏等老化现象。 3、电气特性硅橡胶具有优良的电绝缘性能，其体积电阻高达1×（1014～1016）?.cm,抗爬电性10～30min(特殊品级可达3.5kv/6h),抗电弧性80～100s(特殊品级可达到420s);表面电阻为(1～10) ×1012?.cm;导电品级可达1×（10-3～107）?.cm;介电损耗角正切(tgδ)小于10-3,介电常数2.7～3.3(50Hz/25℃),介电强度18～36KV/mm,而且在很宽的温度及频率范围内变化不大.甚至浸入水中后,电性能也很少降低,十分适合用作电绝缘材料.硅橡胶对高压下的电晕放电及电弧具有优良的阻尼作用。 4、压缩永久变形压缩永久变形性是硅橡胶在高、低温条件下作垫圈使用时的重要性能.二甲基硅橡胶的压缩永久变形性较差，在150℃下压缩22h 后形变值高达60%左右.但是甲基乙烯基硅橡胶,特别是使用烷基系列过氧化物硫化的制品,具有优良的压缩永久变形性,其形变值可在20%以下.二段硫化条件对压缩永久变形值也有很大的影响,亦即二段硫化温度愈高,压缩永久变形值愈低.为了改进硫化胶制品的压缩永久变形性,还可在胶料中添加氧化汞、氧化镉、氧化锌及醌类化合物等。由于硅橡胶的压缩永久变形性能优异，因而适宜制作O形圈、密封垫片及胶辊等之用. 5、耐油、耐化学试剂性

藻酸盐与硅橡胶的区别

牙科行业藻酸盐印模的优缺点？优点:固化快，味道淡，成本低，缺点：空间稳定性差，杂乱，会产生危害性粉尘，需要反复的手动混合，混合过程中容易产生气泡，浪费大量的时间，从口腔去处印模会有碎屑，消毒浸泡时会有变形（时间主要影响因素）。当成品托盘不合适时不易取出，影响印模质量。价格：案例：随着低成本的POLYVINYL（VPS）硅橡胶印模材料的逐步推广，该材料在亚洲地区也开始像在美国，欧洲，澳洲等国家和地区那样开始替代藻酸盐而获得更广泛的使用。而在这些国家中，近80%的牙医使用POLYVINYL （VPS）硅橡胶印模材料。而使用藻酸盐印模材料的牙医不到10%。究其原因，是因为它们不但具有成本效率，而且质量优良，具有相当的精确性和优良的性能，为牙医助理节省了大量的时间，降低了工作压力，使我们有机会接待更多的病人。而以下的阐述则能更准确地说明该材料之所以能在亚洲迅速推广的原因。硅橡胶印模的优缺点以及市场前景？优点：1混合这些材料在节省时间方面最重要的一点是，使混合操作不再枯燥，解决了精确性问题，几乎没有人能够在第一次使用海藻酸盐材料时得到恰当的混合比例，如果正好赶上时间匆忙，印模的质量就会很糟，如果使用的是POLYVINYL（VPS）硅橡胶印模材料，只需要一个枪型自动混合器或自动搅拌器即可在每次得到正确的比例

使用海藻酸盐印模材料时，混合物极容易“欺骗”你的眼睛，操作人员对比例进行估计，如果水太多，就加海藻酸盐材料，如果加入的海藻酸盐材料太多，又不得不加入水，如此循环。如果混合物太稀，它就会沿着病人的上鄂流动，造成病人呕吐，所需要的固化时间会太长久。如果混合物太稠，它会很快固化，导致工作时间不够，这也正是比例必须正确的原因。另外一件人们很少考虑的事情是水温，我们中有多少人能够对此进行控制？我们根本不知道我们所使用的水的温度是多少，而水的温度无疑会对海藻酸盐材料的固化造成影响。最后一点，而且是不可乎视的一点，藻酸盐材料会让你的办公室一团糟。在打开容器罐时，海藻酸盐材料是一种松软的粉末物质，所产生的粉尘会到外飞扬，我相信，大部分的牙医都会想着好好利用自己的时间，而不是忙着去将海藻酸盐材料从柜台上或地上清除掉。空间稳定性印模材料必须能够保持空间稳定性，以便送往实验室，由于藻酸盐材料会收缩，因此必须立即将其送往实验室，否则，就会导致制造出来的模型不够精确。实验室要想用送来的，浸泡在水中，装在塑料袋里的海藻酸盐印模材料制造出精确的模型是需要很多条件的，尤其是海藻酸盐印模材料会吸收水分而变形。多次倒模

硅橡胶

硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。1944年前后由美国DowCorning公司和GeneralElectric公司各自投入生产。我国在60年代初期研究成功并投入工业化生产。现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。 1 硅橡胶的分类和特性 1.1 分类硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。 1.2 特性 (1)耐高、低温性在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或

300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。硅橡胶在高温下连续使用寿命见表1。 (2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。 (3)电绝缘性能硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较

硅橡胶概述

硅橡胶硅橡胶件硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩聚反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。医疗领域概述在众多的合成橡胶中，硅橡胶是在其中的佼佼者。它具有无味无毒，不怕高温和抵御严寒的特点，在三百摄氏度和零下九十摄氏度时“泰然自若”、“面不改色”，仍不失原有的强度和弹性。硅橡胶还有良好的电绝缘性、耐氧抗老化性、耐光抗老化性以及防霉性、化学稳定性等。由于具有了这些优异的性能，使得硅橡胶在现代医学中广泛发挥了重要作用。近年来，由医院、科研单位和工厂共同协作，试制成功了多种硅橡胶医疗用品。医疗用品硅橡胶防噪音耳塞：佩戴舒适，能很好的阻隔噪音，保护耳膜。硅橡胶胎头吸引器：操作简便，使用安全，可根据胎儿头部大小变形，吸引时胎儿头皮不会被吸起，可避免头皮血肿和颅内损伤等弊病，能大大减轻难产孕妇分娩时的痛苦。硅橡胶人造血管：具有特殊的生理机能，能做到与人体“亲密无间”，人的机体也不排斥它，经过一定时间，就会与人体组织完全结合起来稳定性极为良好。

硅橡胶鼓膜修补片：其片薄而柔软，光洁度和韧性都良好。是修补耳膜的理想材料，且操作简便，效果颇佳。此外还有硅橡胶人造气管、人造肺、人造骨、硅橡胶十二指肠管等，功效都十分理想。硅橡胶介绍硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。值得一提的是，在生物医学工程中，高分子材料具有十分重要的作用，而硅橡胶则是医用高分子材料中特别重要的一类，它具有优异的生理惰性，无毒、无味、无腐蚀、抗凝血、与机体的相容性好，能经受苛刻的消毒条件。根据需要可加工成管材、片材、薄膜及异形构件，可用做医疗器械、人工脏器等。现今国内外都有专门的医用级硅橡胶。硅橡胶主要品种概述硅橡胶主要分为室温硫化硅橡胶，高温硫化硅橡胶。因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。这三种系列的室温硫化硅橡胶各有其特点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热，收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度。硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶（简称甲基硅橡胶）：

硅胶特性

硅胶特性一、天然橡胶是在橡胶树体内生物合成的聚异戊二烯。天然橡胶具有很好的弹性，弹性模量为2…4MPA,约为钢铁的1/30000，而伸长率为钢铁的300倍。天然橡胶是一种结晶性橡胶，自补强性大，具有非常好的机械强度。天然橡胶具有很好的气密性。天然橡胶具有较好的耐碱性能，但不耐强酸。天然橡胶为非极性橡胶，因此只能耐一些极性溶剂，而在非极性溶剂中则膨胀，故其耐油和非极性溶剂性很差。天然橡胶由于综合性能好，可以单用作成各种橡胶制品，也可以与其它橡胶并用，以改进其它橡胶性能，如成型粘性，拉伸强度等，从而全面提高橡胶制品的性能。广泛应用于轮胎，胶管，胶带及各种工业橡胶制品。二、硅橡胶由硅，氧原子形成主链，侧链为含碳基团，用量最大是侧链为乙烯的硅橡胶。既耐热，又耐寒，使用温度在100…300摄氏度，它具有优异的耐气候性和耐臭氧性以及良好的绝缘性。缺点是强度低，抗撕裂性能差，耐磨性能也差。硅橡胶主要用于航空工业，电气工业，食品工业及医疗工业等方面。三、橡胶的分子特征……构成橡胶弹性体的分子结构有下列特征： 1.其分子由重复单元（链节）构成的长链分子。分子链柔软其链段有高度的活动性，玻璃化转变温度（TG）低于室温； 2.其分子间的吸引力（范德华力）较小，在常态（无应力）下是非晶态，分子彼此间易于相对运动； 3.其分子之间有一些部位可以通过化学交联或由物理缠结相连

接，形成三维网状分子结构，以限制整个大分子链的大幅度的活动性。从微观上看，组成橡胶的长链分子的原子和链段由于热振动而处于不断运动中，使整个分子呈现极不规则的无规线团形状，分子两末端距离大大小于伸直的长度。一块未拉伸的橡胶象是一团卷曲的线状分子的缠结物。橡胶在不受外力作用时，未变形状态值最大。当橡胶受拉伸时，其分子在拉伸方向上以不同程度排列成行。为保持此定向排列需对其作功，因此橡胶是抵制受伸张的。当外力除去时，橡胶将收缩回到熵值最大的状态。故橡胶的弹性主要是源于体系中熵的变化的“熵弹性”。四、橡胶的应力……应变性质应力…应变曲线是一种伸长结晶橡胶的典型曲线，其主要组分是由于体系变得有序而引起的熵变。随着分子被渐渐拉直，使得分子链上支链的隔离作用消失，分子间吸引力变得显著起来，从而有助于抵抗进一步的变形，所以橡胶在被充分拉伸时会呈现高的抗张强度。橡胶在恒应变下的应力是温度的函数。随温度的升高橡胶的应力将成比例的增大。橡胶的应力对温度的这种依赖称为焦耳效应，它可以说明金属弹性和橡胶弹性间的根本差别。在金属中每个原子都被原子间力保持在严格的晶格中，使金属变形所做的功是用来改变原子间的距离，引起内能的变化。因而其弹性称为“能弹性”。其弹性变形的范围比橡胶

硅橡胶性能

置：新塑化城 > 行业资讯 > 行业频道 > 橡胶 > 硅橡胶性能概述与配合来源:中国化工信息网 2007年7月23日自从1942年道康宁公司将硅橡胶工业化之后，现在已经出现许多经过改进的硅橡胶产品。并且，随着品种的增加，基于硅橡胶的新产品开发也取得了长足的进步。由于硅橡胶具有独特的化学组成，不同种类的硅橡胶被广泛应用于如洗发剂、速溶咖啡的外包装、医用试管和鱼饵盒的自动垫圈等日常用品上。而且，硅橡胶可以在极限温度范围内保持柔韧性，其它合成聚合物就没有这种特性。 1 硅橡胶基本情况 1.1 基本结构像丁腈橡胶(NBR)、丁苯橡胶(SBR)、异戊二烯橡胶(IR)和天然橡胶(NR)等碳-碳键的聚合物，其分子链上存在不饱和键，但硅橡胶是通过重复转换硅原子和氧原子的排列而成链的，在其主链上没有不饱和键。对有机聚合物来讲，不饱和键是其硫化的化学活性区域，并且该区域会由于紫外线、臭氧、光照和热量的作用而降解。硅-氧键的高键能，完全饱和的基本结构以及过氧化物硫化是保持硅橡胶良好耐热和耐天候性能的关键所在。除了更高的键能，对于碳原子而言，更大的硅原子也提供了更大的自由空间，使硅橡胶玻璃化温度低，透气性能更好。由于应用上的不同，透气性能可能是优点亦有可能是缺点。 1.2 硅橡胶的合成硅橡胶合成的简要过程是：砂石或二氧化硅还原为单体硅→于300%温度下，以铜作催化剂，硅与甲基氯化物相互作用→形成甲基氯化硅的混合物(一元、二元或三元)→通过蒸馏分离出二甲基氯化硅→二甲基氯化硅水解成硅烷又迅速合成为线型或环型硅氧烷→线型硅氧烷在氢氧化钾(KOH)的帮助下，形成四元双甲基环状体(D4)→在KOH存在下，D4聚合，链终止导致过程的完成。 1.3 硅氧烷的硫化硅氧烷一般使用过氧化物硫化，以优化其耐高温能力。硅氧烷中含的乙烯基可被硫黄硫化，但硫键的低热敏性导致硅橡胶的热稳定性能容易受到破坏。铂硫化体系也是硅橡胶硫化常用的，带来的性能包括：低挥发性、紧密的表面硫化、在任何介质中的超快硫化，铂硫化体系具有比传统过氧化硫化对应物略低的热稳定性能。表1 用于海绵状或紧密状硅氧烷硫化的过氧化物种类总体硫化温度/℃可应用的硫化介质 2,4-二氯苯甲酰104-121热空气、液体床硫化介质(熔盐)、玻璃细珠苯116-138模压、蒸汽、液体床硫企业投稿热线 0512- 52683339 cpi360@126.c om 如果您有塑化相关文章，欢迎给我们投稿！

硅橡胶原材料基本知识

关于硅橡胶的基本知识我们都知道，硅橡胶产品是由混炼硅橡胶通过高温硫化而成的。那么混炼硅橡胶又是怎么炼成的呢硅胶原材料究竟有哪些基本知识是需要我们作为业务员必须去了解的呢今天就让我来带大家走进硅橡胶的世界，相信会让你受益匪浅哦！以下是我收集的一些相关资料，供大家参考！首先我来简单的讲一下混炼硅橡胶的形成：第一是把生胶和白炭黑，硅油按照混炼胶的要求来配制，混炼第二是煮熟，把上述步骤混炼好的在真空捏合机里煮熟第三是用开炼机把煮好后的胶磨平成一卷卷第四是在成卷的胶冷却后（一般是3-4小时的时间），在滤胶机里把胶过滤干净。很简单吧但是我们要具体了解原材料的相关成分以及特点，这就需要我们花点心思去请教大师或者搜集资料才能更加深刻的认识到这些东西了。那么，接下来就带你深入了解它们吧！为了开门见山，我就直接分点陈述了！ 1. .什么是硅橡胶，硅橡胶是如何分类的硅胶是一种高活性吸附材料，属非晶态物质，里面含有聚硅氧烷，硅油，白炭黑（二氧化硅），偶联剂及填料等等，主要成分是二氧化硅，其化学分子式为mSiO2·nH2O。不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱、氢氟酸外不与任何物质发生反应。各种型号的硅胶因其制造方法不同而形成不同的微孔结构。硅胶的化学组份和物理结构，决定了它具有许多其他同类材料难以取代得特点：吸附性能高、热稳定性好、化学性质稳定、有较高的机械强度等硅橡胶的分类：硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，则可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。（1）二甲基硅橡胶（简称甲基硅橡胶）：制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。二甲基硅橡胶的形成反应可用下式表示：二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。硫化胶可在—60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加

硅橡胶特点和用途

1．硅橡胶的特点和用途简介硅橡胶高聚物分子是由Si-O（硅-氧）键连成的链状结构，其主要组成是高摩尔质量的线型聚硅氧烷。由于Si-O-Si键是其构成的基本键型，硅原子主要连接甲基，侧链上引入极少量的不饱和基团，分子间作用力小，分子呈螺旋状结构，甲基朝外排列并可自由旋转，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲醛硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲醛基可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。下表列出了硅橡胶的主要特点和用途。耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄。耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈。耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料。电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子电视机高压帽电器零部件其他。导电性：当加入导电填料（如碳黑）时，硅橡胶便具有键盘导电接触点。导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片导热密封垫复印机、传真机导热辊。辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆核电厂用连接器等。阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气，各种防火严格的场合。透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用人造器官。 2．存在问题及发展建议（1）热硫化硅橡胶世界上发达国家的硅橡胶的产量及消费量都已达到了很高的水平，而且发展十分迅速。虽然我国近几年来在HTV的生产技术和生产能力方面有了很大的提高，并且已有一些硅橡胶的生产技术和产品进入了国际市场。但全面地讲，我国的硅橡胶工业与国际先进水平相比，仍有不小的差距。因此，开发和建立较大的具有经济规模的热硫化硅橡胶生胶及混炼胶装置，开发混炼胶系列品种特别是高品质品种，对于改变我国混炼胶在产量和品种上都要依赖国外的现状，促进我国有机硅及其相关行业技术进步有着十分重要的意义。

硅胶胶水系列特性

H-1508硅胶胶水【系列】一、 H-1508硅胶胶水化学组成：单组份，有机硅高分子化合物二、二 H-1508硅胶胶水基本特性：高模量、耐冲击、耐振动；良好的热稳定性、耐紫外线；臭氧耐化学介质，优异的电性能，：自干型，柔软，耐高温280度低温60度适合粘硅胶密封圈以及硅胶与塑胶、金属，木头，陶瓷、玻璃、灌封填充防水等硅胶制品三、典型用途：硅橡胶制品、LED照明、灯饰及电子元器件的涂覆、包封、灌注、密封、粘接、定位四、粘合材料类型：硅橡胶、玻璃、电子元件、皮革、塑料类、橡胶类、纤维类、金属类、木材类、其他材质、水泥制品、陶瓷。五、【1508硅胶橡胶专用胶水技术参数】颜色：透明和半透明粘度：1508L半流动【硅胶粘硅胶专用】/1508膏状【硅胶粘塑料、金属系列】密度(g/cm3)：1.05～1.15 表干时间：3～10分钟固化时间：24小时硬度（邵A）：35 伸长率：280% 工作温度：-60℃-260℃ 硅胶橡胶专用胶水详细技术参数请联系景宏技术客服人员！特别备注：H-1508硅胶胶水系列硅胶粘合剂自干型，柔软，适合粘硅胶，塑胶，金属，玻璃，陶瓷硅胶密封圈、硅胶手环、硅胶文胸、硅胶粘玻璃、硅胶套、硅胶管，硅胶医疗配件，硅胶异型管，硅胶部件，硅胶指套灌封等硅胶制品，5-15分钟表干（挤出来的硅胶请在3分钟以内粘接、贴合），3小时可达80％强度， 24小时完全固化完全固化后1平方厘米的粘合强度达60-75公斤。六、包装、贮存 ※ 90ML/支，100支/箱，※密封储存于干燥、避光处、有效期为6个月-1年声明：本说明书仅供参考，不构成保证声明，不能视为技术性指标，来源于内部试验.

硅橡胶工艺资料

1、混炼硅橡胶成型混炼胶成型需要在硫化剂的作用下，施加一定的温度和压力（固态才需要，目的是为了防止产生气泡）。如HTV需要在165℃左右，LSR需要在140℃左右。混炼胶是由硅橡胶生胶加到双辊炼胶机上或密闭捏合机中逐渐加入白碳黑，硅油等及其它助剂反复炼制而成。根据所加填料及助剂的不同，硅胶的性能也有所差异。主要表现在：物理性能（硬度，抗拉强度，伸长率，撕裂强度，收缩率，可塑性，比重）、电气性能、化学稳定性能（耐温，耐候，耐酸碱腐蚀）等方面。硅混炼胶是一种综合性能优异的合成橡胶，具有优异的热稳定性、耐高低温性，能在-60℃～+250℃状态下长期工作、抗臭氧、耐候以及良好的电性能、抗电晕、电弧、电火花极强，具有化学稳定性、耐气候老化、耐辐射，具有生理惰性、透气性好，可广泛用于航空、电缆、电子、电器、化工、仪表、水泥、汽车、建筑、食品加工、医疗器械等行业，用于模压、挤压等机械深加工使用。 2、硅橡胶混炼工艺介绍 1.瓶塞开炼机混炼双辊开炼机辊筒速比为1.2～1.4:为宜，快辊在后，较高的速比导致较快的混炼，低速比则可使胶片光滑。辊筒必须通有冷却水，混炼温度宜在40℃以下，以防止焦烧或硫化剂的挥发损失。混炼时开始辊距较小(1～5mm)，然后逐步放大。加料和操作顺序：生胶(包辊)—→补强填充剂—→结构控制剂—→耐热助剂—→着色剂等—→薄通5次—→下料，烘箱热处理—→返炼—→硫化剂—→薄通—→停放过夜—→返炼—→出片。胶料也可不经烘箱热处理，在加入耐热助剂后，加入硫化剂再薄通，停放过夜返炼，然后再停放数天返炼出片使用。混炼时间为20～40分钟(开炼机规格为φ250mm×620mm)。如在混炼时直接使用粉状过氧化物，必须采取防爆措施，最好使用膏状过氧化物。如在胶料中混有杂质、硬块等，可将混炼胶再通胶机，时，一般采用80～140目筛网采用开炼机混炼，它包括： 1)包辊：生胶包于前辊;

硅橡胶特性

PSGJR-D硅橡胶加热带硅橡胶特性-耐热性，电性能，导电性，抗辐射性，阻燃性，透气性点击次数：64 发布时间：2010-7-31 9:25:54 硅橡胶特性-耐热性，电性能，导电性，抗辐射性，阻燃性，透气性硅橡胶亦聚物分子是由SI-O（硅-氧）键连成的链状结构。SI-O键是443.5KJ/MOL，比C-C 键能（355KJ/MOL）高得多，且因其独特分子结构，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲荃硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲荃可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子、电视机高压帽、电器零部件导电性：当加入导电填料（如碳黑）时，硅橡胶便具有导电性键盘导电接触点、电热元件部件、抗静电部件、高压电缆用屏蔽、医用理疗导电胶片导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片、导热密封垫、复印机、传真机导热辊抗辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆、核电厂用连接器等阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合

硅胶的特点、安全性能和主要用途

硅胶的特点、安全性能和主要用途［特点］硅胶是一种高活性吸附材料，属非晶态物质，其化学分子式为mSiO2·nH2O。不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱、氢氟酸外不与任何物质发生反应。各种型号的硅胶因其制造方法不同而形成不同的微孔结构。硅胶的化学组份和物理结构，决定了它具有许多其他同类材料难以取代得特点：吸附性能高、热稳定性好、化学性质稳定、有较高的机械强度等。硅胶根据其孔径的大小分为：大孔硅胶、粗孔硅胶、B型硅胶、细孔硅胶。由于孔隙结构的不同，因此它们的吸附性能各有特点。粗孔硅胶在相对湿度高的情况下有较高的吸附量，细孔硅胶则在相对湿度较低的情况下吸附量高于粗孔硅胶，而B型硅胶由于孔结构介于粗、细孔硅胶之间，其吸附量也介于粗、细孔之间。大孔硅胶一般用作催化剂载体、消光剂、牙膏磨料等。因此应根据不同的用途选择不同的品种。硅胶吸附水份后，可以用曝晒、烧焙、风干等方法再生。［安全性能］硅胶主要成分是二氧化硅，化学性质稳定、无毒。硅胶有很强的吸附能力，对人的皮肤能产生干燥作用。若硅胶进入眼中，需用大量水冲洗，并尽快找医生治疗。蓝色硅胶由于含有少量的氯化钴，有毒，应避免和食品接触和吸入口中，如发生中毒事件应立即找医生治疗。 [主要用途］利用硅胶具有强力吸附能迅速有效地吸附密封包装内的水分、化学性质稳定、无毒无害的特点；加之近年来不断的创新开发，各种硅胶已被大量用于药物提纯、DNA分离、食品干燥、高精电子、高级化妆品、污水净化、啤酒提纯、高级涂料以及树脂生产或保存等方面。在我们日常生活和生产经营活动中，硅胶被经常用于以下几方面：精密光学仪器、电子电器的干燥防霉包装；皮具干燥方面，如放置于皮衣、皮袋、皮鞋内起到干燥保质的作用；食品干燥方面，多见于放在饼干及油炸类食品中，以保证食品松脆；药品干燥方面，放于药瓶内，确保药品延长保存期；集装箱干燥：运输的集装箱在不同纬度上会形成箱里的“内雨”，如果您使用硅胶干燥剂，它能吸附相当于自身重量的水份，对远洋运输长达50天的过程中，可以有效地降低露点而使集装箱的凝水现象得到控制。宾馆用物品类，如放置在衣柜中，鞋中和床下，吸附各种异味，保持空气干爽清新。啤酒硅胶

硅橡胶特性

硅橡胶特性硅橡胶亦聚物分子是由SI-O（硅-氧）键连成的链状结构。SI-O键是443.5KJ/MOL，比C-C键能（355KJ/MOL）高得多，且因其独特分子结构，使得硅橡胶比其他普通橡胶具有更好的耐热性、电绝缘性、化学稳定性等。典型的硅橡胶即聚二甲荃硅氧烷，具有一种螺旋形分子构型，其分子间力较小，因而具有良好的回弹性，同时指向螺旋外的甲荃可以自由旋转，因而使硅橡胶具有独特的表面性能，如憎水性及表面防粘性。耐热性：硅橡胶比普通橡胶具有好得多的耐热性，可在150度下几乎永远使用而无性能变化；可在200度下连续使用10，000小时；在350度下亦可使用一段时间。广泛应用于要求耐热的场合：热水瓶密封圈压力锅圈耐热手柄耐寒性：普通橡胶晚点为-20度~-30度，即硅橡胶则在-60度~-70度时仍具有较好的弹性，某些特殊配方的硅橡胶还可承受极低温度。低温密封圈耐侯性：普通橡胶在电晕放电产生的臭氧作用下迅速降解，而硅橡胶则不受臭氧影响。且长时间在紫外线和其他气候条件下，其物性也仅有微小变化。户外使用的密封材料电性能：硅橡胶具有很高的电阻率且在很宽的温度和频率范围内其阻值保持稳定。同时硅橡胶对高压电晕放电和电弧放电具有很好的抵抗性。高压绝缘子、电视机高压帽、电器零部件导电性：当加入导电填料（如碳黑）时，硅橡胶便具有导电性键盘导电接触点、电热元件部件、抗静电部件、高压电缆用屏蔽、医用理疗导电胶片导热性：当加入某些导热填料时，硅橡胶便具有导热性散热片、导热密封垫、复印机、传真机导热辊抗辐射性：含有苯基的硅橡胶的耐辐射大大提高电绝缘电缆、核电厂用连接器等阻燃性：硅橡胶本身可燃，但添加少量抗燃剂时，它便具有阻燃性和自熄性；且因硅橡胶不含有机卤化物，因而燃烧时不冒烟或放出毒气。各种防火严格的场合透气性：硅橡胶薄膜比普通橡胶及塑料打腊膜具有更好的透气性。其另一特征就是对不同的透气率具有很强的选择性。气体交换膜医用品、人造器官现在很多人用NBR来代替Silicon，因为NBR的价格比Silicon 低很多，但是性能差不多，但是NBR 一般做成黑色。 NBR其实和silicon差不多, 但是NBR最大的特点就是耐用, 而且十分"便宜"! NBR（丁晴橡胶）是丙烯晴与丁二烯之共聚合物。根据丙烯含量的不同而有低丙烯晴（25%）。中丙烯晴（33%）和高丙烯晴（45%）三个品级。随丙烯晴含量的增加，共聚人合物的极性增加，耐油性提高，但过高则共聚物的耐屈绕性，耐水性和介电性等都合降低。 NBR的优点： A 极性较强的—CN键，所以加硫胶表面有很强的耐溶剂性； B 具有良好的物理机械性能。初始拉伸强度高，伸长率也高，耐磨耗优秀； C 接着性强； D 耐温优于NR。 NBR（丁晴橡胶）其特性是具有极佳的耐油，抗张强度，所以适合制作各类油封等等。硅橡胶的特性； A 耐热性能和耐寒性能优异，能在-50—2500C温度范围内长期使用而保持其橡胶弹性； B 有优良的耐臭氧性，电绝缘性； C 具有优异的耐疲劳性，抗冲击性，可长期日光下曝露使用； D 可大量充填，可制作带有橡胶弹性的导电材料；

硅橡胶主要成分是什么

硅橡胶主要成分是什么，都有哪些品种？硅橡胶主要品种硅橡胶主要分为室温硫化硅橡胶,高温硫化硅橡胶。因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。这三种系列的室温硫化硅橡胶各有其特点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热,收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度。硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶（简称甲基硅橡胶）：制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为99.5％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。在-60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加入八甲基环四硅氧烷，再在催化剂作用下共同反应而制得。 2、甲基乙烯基硅橡胶（简称乙烯基硅橡胶）：此种橡胶由于含有少量的乙烯基侧链，故比甲基硅橡胶容易硫化，使之有更多种类的过氧化物可供硫化使用，并可大大减少过氧化物的用量。采用含少量乙烯基的硅橡胶与二甲基硅橡胶相较，可使抗压缩永久变形性能获得显著的改进，低的压缩变形反映了它作为密封件在高温下具有较佳的支撑性，这乃是O型圈和垫圈等所必须具备的要求之一。甲基乙烯基硅橡胶工艺性能较好，操作方便，可制成厚制品且压出、压延半成品表面光滑，是目前较常用的一种硅橡胶。 3、甲基苯基乙烯基硅橡胶（简称苯基硅橡胶）：

硅胶和环氧树脂的区别在于

硅胶和环氧树脂的区别在于：环氧树脂向外的散热性比较好，但其本身耐高温，耐黄变的能力比较差，容易裂开，硅胶的散热性不是很好，但其本身耐高温，耐黄变的能力很强，所以对用硅胶做成的5050LED灯来说，硅胶是起到了很好的保护作用。相比而言，一般5050LED灯都是用硅胶来封装，其价格成本也比用环氧树脂的要高。我是做SMD灯珠（贴片LED）的厂家，我百度空间有产品资料，下面用户名即我手机，欢迎咨询！供应灌封胶ATE46323硅胶 PTS46439环氧（环氧树脂和硅胶的二种）。灌封胶ATE46323硅胶PTS46439环氧（环氧树脂和硅胶的二种）?环氧树脂灌封胶: 双组份环氧树脂灌封胶PTS46439环氧 ?硅橡胶灌封胶：室温硫化硅橡胶双组份硅橡胶灌封胶ATE46323硅胶室温硫化硅橡胶或有机硅凝胶用于电子电气元件的灌封，可以起到防潮、防尘、防腐蚀、防震的作用，并提高使用性能和稳定参数，而且其在硫化前是液体，便于灌注，使用方便。应用有机硅凝胶进行灌封时，不放出低分子，无应力收缩，可深层硫化，无任何腐蚀，透明硅胶在硫化后成透明弹性体，对胶层里所封装的元器件清晰可见，可以用针刺到里面逐个测量元件参数，便于检测与返修。也有不透明的灰色或者黑色的，使用范围不同颜色不同。室温硫化的泡沫硅橡胶用于电子计算机内存储器磁芯板，经震动、冲击、冷热交变等多项测试完全符合要求。加成型室温硫化硅橡胶的基础上制得的耐燃灌封胶，用于电视机高压帽及高压电缆包皮等制品的模制非常有效。对于不需要进行密闭封装或不便进行浸渍和灌封保护时，可采用单组分室温硫化硅橡胶作为表面涂覆保护材料。一般电子元器件的表面保护涂覆均用室温硫化硅橡胶，用加成型有机硅凝胶进行内涂覆。近年来，玻璃树脂涂覆电子电器及仪表元件的应用较为广泛。灌封是环氧树脂的一个重要应用领域。已广泛地用于电子器件制造业，是电子工业不可缺少的重要绝缘材料。灌封就是将液态环氧树脂复合物用机械或手工方式灌人装有电子元件、线路的器件内，在常温或加热条件下固化成为性能优异的热固性高分子绝缘材料。它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。环氧灌封胶应用范围广，技术要求千差万别，品种繁多。从固化条件上分有常温固化和加热固化两类。从剂型上分有双组分和单组分两类。多组分剂型，由于使用不方便，做为商品不多见。常温固化环氧灌封胶一般为双组分，灌封后不需加热即可固化，对设备要求不高，使用方便。缺点是复合物作业黏度大，浸渗性差，适用期短，难以实现自动化生产，且固化物耐热性和电性能不很高。一般多用于低压电子器件灌封或不宜加热固化的场合使用。加热固化双组分环氧灌封胶，是用量最大、用途最广的品种。其特点是复合物作业黏度小,工艺性好，适用期长，浸渗性好，固化物综合性能优异，适于高压电子器件自动生产线使用单组分环氧灌封料，是近年国外发展的新品种，需加热固化。与双组分加热固化灌封胶相比，突出的优点是所需灌封设备简单，使用方便，灌封胶的质量对设备及工艺的依赖性小。不足之外是成本较高，材料贮存条件要求严格，所用环氧灌封胶应满足如下要求： 1.性能好，适用期长，适合大批量自动生产线作业。 2.黏度小，浸渗性强，可充满元件和线间。 3.灌封和固化过程中，填充剂等粉体组分沉降小，不分层。
