阀门密封面材料
阀门的密封设计资料
阀门的密封设计资料1.密封类型阀门密封设计主要有两种类型，即静密封和动密封。
静密封通常指的是阀门的阀座和阀板之间的密封，动密封则是指阀门的阀杆与阀体之间的密封。
根据实际工作要求和介质特性，确定适用的密封类型。
2.密封材料选择合适的密封材料对于阀门的密封性能至关重要。
常见的密封材料有橡胶、聚四氟乙烯(PTFE)、聚醚醚酮(PEEK)等。
根据介质的特性和工作条件，选择耐高温、耐腐蚀、耐磨损等特性的密封材料。
3.密封结构密封结构是决定阀门密封性能的关键因素之一、常见的密封结构有填料密封、波纹管密封和金属密封等。
填料密封通常采用填料环或填料包填充在阀杆和阀体之间的间隙，可以实现良好的密封效果。
波纹管密封则利用波形结构的金属管将阀体与阀杆连接，具有较好的抗震动和抗冲击能力。
金属密封适用于高温、高压和腐蚀性介质。
4.密封性能测试阀门的密封性能是保证阀门正常工作的重要指标。
通过密封性能测试，可以评估阀门的密封性能，并进行相应的改进和调整。
常用的密封性能测试方法有气密性测试、气压试验和泄漏测试等。
根据不同的阀门类型和应用场景，选择合适的测试方法进行密封性能测试。
5.密封环境适应性阀门在使用过程中会受到环境因素的影响，如温度变化、振动、腐蚀等。
因此，密封设计需要考虑阀门在不同环境条件下的适应性。
例如，在高温环境下，需要选择耐高温的密封材料和合适的密封结构，以确保阀门正常工作。
6.密封材料选择与匹配密封材料的选择和匹配直接影响阀门的密封性能。
密封材料的选择应考虑介质的特性、工作温度和压力等因素。
在密封材料的匹配上，需要考虑到密封材料与阀门材料之间的相容性，避免出现互不相容的情况，以确保密封性能的稳定和可靠。
7.密封面设计8.密封预紧力控制密封预紧力是保证阀门密封性能的重要因素之一、过低的预紧力容易导致泄漏，过高的预紧力则容易导致阀门操作不灵活。
因此，密封预紧力的控制需要根据具体情况进行调整。
常见的控制方法包括弹簧预紧、气缸预紧和液压预紧等。
阀门密封材料标准
阀门密封材料标准
一、阀门密封面材料标准
国家标准GB/T13927-2008《阀门密封面材料标准》规定了阀门密封面材料的分类、条件、试验方法、标志、包装、运输和存储等方面。
根据标准的规定，阀门密封面材质应具有高温、耐低温、耐腐蚀、耐磨损等特点。
二、密封面材质的种类
1、金属材料
金属材料常用于高压、高温场合的阀门中，主要有不锈钢、铜、铝、钛等材料。
金属密封面耐高温、耐压，但密封性能相对较低，通常需要加密封剂才能满足要求。
2、非金属材料
非金属材料密封面常用于低压、低温场合的阀门中，主要有橡胶、聚四氟乙烯、丁基、聚氨酯等材料。
这些材料具有较好的密封性能，但耐磨性和耐高温性较差。
三、常见密封面材质选择
1、不锈钢密封面
不锈钢密封面具有良好的耐高温性、耐腐蚀性和耐磨性，广泛应用于各类阀门中。
2、聚四氟乙烯密封面
聚四氟乙烯密封面具有优良的耐腐蚀性和耐高温性，适用于化学、医药、食品等行业。
3、橡胶密封面
橡胶密封面具有较好的密封性能和弹性，适用于低压、低温场合的阀门。
球阀密封面常规材质选用
阀门类型 磅级 150LB 300LB 浮动球阀 600LB 900LB 1500LB 2500LB 150LB 300LB 固定球阀 600LB 900LB 1500LB 2500LB 1"-12" 1"-6" 14"-60" 8"-60" 1"-60" 1"-4 6"-60" 1"-60" 1"-60" PTFE 1/2"-6" 1/2"-6" RPTFE 8"-12" 8"-12" 1/2"-6" 1/2"-3" 1/2"-1" 2" PEEK 尼龙101 PPL 其它 密封面宽度 2~~4mm 2~~6mm 2~~6mm 2~~6mm 2~~6mm 4~~6mm 2~~4mm 2~~4mm 2~~4mm 2~~4mm 2~~4mm 3~~6mm
1，如密封面材料选用PEEK或尼龙； 密封面宽度为1.5~~3mm。 2，低温阀门密封面材料选用PCTFE; 密封面宽度为1.5~~3mm。
备注：
3，如密封面材料选用尼龙; 由于尼龙的吸水性强，注意公差配合，阀门使用温度！ 4，密封面材料为PEEK/尼龙101/PCTFE，可使用所有压力等级！ 5，浮动球阀设计必须要有防火墙,特别是高压力的阀门,结构形式参照固定阀门,阀座结构形式! 6，压力等级为600LB，密封面材料最好选用RPTFE!
常用的阀门密封面或衬里材料及其使用条件
常用的阀门密封面或衬里材料及其使用条件
常用的阀门密封圈材料及其使用条件如下：
密封圈材料有金属和非金属两大类:
一、非金属类:
1、聚四氟乙烯,代号F
聚四氟乙烯多用于温度t≤232℃、公称压力PN≤6.4MPa的截止阀、闸阀、球阀等。
2、合成橡胶,代号X
合成橡胶的耐油、耐温、耐腐蚀等综合性能优于天然橡胶。
一般合成橡胶的使用温度t≤150℃，天然橡胶t≤60℃，橡胶用于公称压力PN≤1MPa的截止阀、闸阀、隔膜阀、蝶阀、止回阀、夹管阀等阀门的密封。
3、尼龙,代号N
尼龙具有摩擦系数小、耐腐蚀性好等特点。
尼龙多用于温度t≤90℃、公称压力PN≤32MPa的球阀、截止阀等。
二、金属类:
4、巴氏合金,代号B
巴氏合金用于温度t-70~150℃、公称压力PN≤2.5MPa的氨用截止阀。
5、铬不锈钢,代号H
铬不锈钢常用牌号有2Cr13、3Cr13经调质处理，耐腐蚀性能好。
常用于温度t ≤450℃、公称压力PN≤32MPa的水、蒸汽和石油等介质的阀门上。
6、铬镍钛不锈钢,代号R
铬镍钛不锈钢常用牌号为1Cr18Ni9ti，其耐腐性、耐冲蚀性和耐热性能较好。
适用于温度t≤600℃、公称压力PN≤6.4MPa的蒸汽、硝酸等介质中，用于截止阀、球阀等。
7、铜合金,代号T
铜合金常用材料有6-6-3锡青铜和58-2-2锰黄铜等。
铜合金耐磨性好，适用于温度t≤200℃、公称压力PN≤1.6MPa的水和蒸汽中，常用于闸阀、截止阀、止回阀、旋塞阀等。

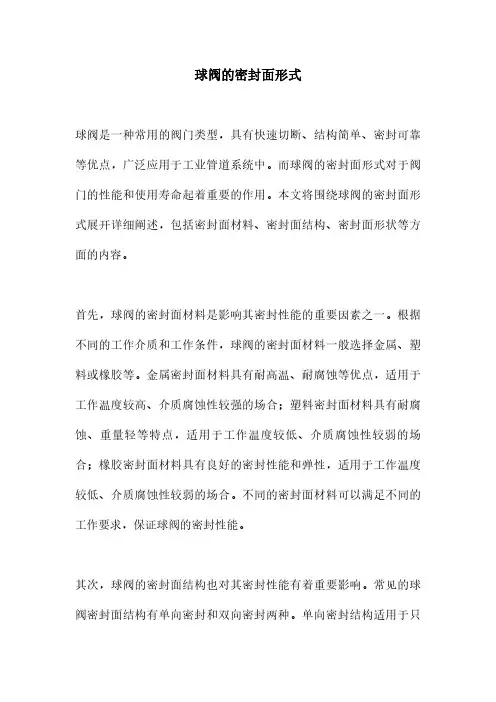

球阀的密封面形式
球阀的密封面形式球阀是一种常用的阀门类型，具有快速切断、结构简单、密封可靠等优点，广泛应用于工业管道系统中。
而球阀的密封面形式对于阀门的性能和使用寿命起着重要的作用。
本文将围绕球阀的密封面形式展开详细阐述，包括密封面材料、密封面结构、密封面形状等方面的内容。
首先，球阀的密封面材料是影响其密封性能的重要因素之一。
根据不同的工作介质和工作条件，球阀的密封面材料一般选择金属、塑料或橡胶等。
金属密封面材料具有耐高温、耐腐蚀等优点，适用于工作温度较高、介质腐蚀性较强的场合；塑料密封面材料具有耐腐蚀、重量轻等特点，适用于工作温度较低、介质腐蚀性较弱的场合；橡胶密封面材料具有良好的密封性能和弹性，适用于工作温度较低、介质腐蚀性较弱的场合。
不同的密封面材料可以满足不同的工作要求，保证球阀的密封性能。
其次，球阀的密封面结构也对其密封性能有着重要影响。
常见的球阀密封面结构有单向密封和双向密封两种。
单向密封结构适用于只要求阀门关闭时密封的场合，其密封面结构简单，使用方便；双向密封结构适用于要求阀门关闭和开启时都能保持良好密封的场合，其密封面结构较为复杂，但密封性能更好。
根据具体的工作要求，选择合适的密封面结构可以提高球阀的密封性能和使用寿命。
再次，球阀的密封面形状也是影响其密封性能的重要因素之一。
常见的球阀密封面形状有球面形、圆锥形和平面形三种。
球面形密封面适用于要求高密封性能的场合，其密封面与密封面之间的接触面积大，密封性能好；圆锥形密封面适用于工作环境较脏、易堵塞的场合，其密封面结构相对简单，不容易堵塞；平面形密封面适用于要求不高的场合，其密封面结构简单，易于加工。
根据具体的工作要求，选择合适的密封面形状可以提高球阀的密封性能和适用性。
综上所述，球阀的密封面形式对其密封性能和使用寿命有着重要的影响。
在选择球阀时，需要根据具体的工作条件和要求，选择合适的密封面材料、密封面结构和密封面形状。
只有确保密封面与密封面之间能够良好接触，并且能够在工作环境中保持良好的密封性能，才能确保球阀的正常运行和使用效果。
常用材质温度范围
常见的阀门材质选择阀门主要零件的材质，首先应考虑到工作介质的物理性能(温度、压力)和化学(腐蚀性)等。
同时，还应了解介质的清洁程度(有无固体颗粒)。
除此之外，还要参照国；使用部门的有关规定和要求。
许多种材料可以满足阀门在多种不同工况的使用要求。
但是，正确、合理地选择阀门材料，可以获得阀门最经济的使用寿命和最佳的性能。
阀门的材质，种类繁多，适用于各种不同工况。
现把常用的壳体材质、内件材质和密封材质介绍如下。
1 壳体常用的材质1．灰铸铁适用于工作温度在-1 5～200℃之间，公称压力PN≤1．6MPa的低压阀门。
用介质为水、煤气等。
2．黑心可锻铸铁适用于工作温度在-15～300℃之间。
公称压力PN≤2．5MPa的中压阀门。
适用介质为水、海水、煤气、氨等。
3．球墨铸铁适用于工作温度在-30～350℃之间。
公称压力PN≤4．0MPa的中低压阀门。
适用介质为水、海水、蒸汽、空气、煤气、油品等。
4．碳素钢(WCA，WCB，WCC) 适用于工作温度在-29～425℃之间的中高压阀门。
中1 6Mn、30Mn工作温度为-40～450℃之间，常用来替代ASTM A105。
适用介质为饱和召-2：和过热蒸汽。
高温和低温油品、液化气体、压缩空气、水、天然气等。
5．低温碳钢(1CB) 适用于工作温度在-46～345℃之间的低温阀门。
6.合金钢WC6、WC9适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压C5、C12适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。
7.奥氏体不锈钢适用于工作温度在-196～600℃之间的腐蚀性介质的阀门。
8.蒙乃尔合金主要适用于含氢氟酸介质的阀门中。
9.哈氏合金主要适用于稀硫酸等的强腐蚀性介质的阀门中。
10.钛合金主要适用于各种强腐蚀介质的阀门中。
11.铸造铜合金主要适用于工作温度在-27～200℃之间氧气管路和海水管路用的阀门中。
12.塑料、陶瓷这两材料都属于非金属材料。
常用的阀门密封面或衬里材料及其使用条件
常用的阀门密封面或衬里材料及其使用条件阀门是工业管道中常见的控制设备，其主要作用是控制介质的流量、压力和流向。
阀门的密封面或衬里材料是保证阀门密封性能的关键部件。
常用的阀门密封面或衬里材料主要包括金属密封面、弹性密封面以及非金属衬里等，下面将对其使用条件进行详细介绍。
一、金属密封面金属密封面主要由金属材料制成，如不锈钢、高温合金、钛合金等。
金属密封面具有较好的耐腐蚀性和高温性能，适用于高温、高压工况下使用，可用于气体、液体和各种腐蚀介质。
但金属密封面的缺点是密封性能较差，容易泄漏。
二、弹性密封面弹性密封面主要由橡胶或塑料材料制成，如丁腈橡胶、氟橡胶、聚四氟乙烯等。
弹性密封面具有良好的密封性能和耐腐蚀性，适用于水、油和一些腐蚀性介质。
但在高温、高压和氧化性介质下容易老化和破裂，因此使用条件应控制在适宜的温度和压力范围内。
三、非金属衬里非金属衬里主要由聚四氟乙烯、简称PTFE，及其衍生物制成。
非金属衬里具有优良的抗腐蚀性、耐高温性和良好的耐磨性，适用于酸、碱、盐等强腐蚀性介质的阀门。
但非金属衬里的机械强度较低，易于形变，使用条件应注意不得超过其耐温、耐压和耐磨性的极限。
在实际应用中，根据介质的性质和工况要求选择合适的阀门密封面或衬里材料。
一般需要考虑以下几个方面：1.介质的性质：包括温度、压力、腐蚀性和粘度等，不同的介质对密封面或衬里材料有不同的要求。
2.使用环境：包括介质的温度、压力和环境腐蚀性等，应根据实际情况选择材料。
3.工作要求：包括流量、压力和操作频次等，阀门密封面或衬里材料应具有良好的耐磨性和耐腐蚀性。
4.成本因素：不同的材料具有不同的价格，应根据实际经济情况选择合适的材料。
总之，选择合适的阀门密封面或衬里材料是确保阀门良好密封性能的关键。
根据介质的性质和工况要求，综合考虑耐温、耐压、耐腐蚀和耐磨等因素，选择合适的材料，确保阀门在各种工况下的使用安全可靠。
闸阀密封面形式
闸阀的密封面形式
通常有以下几种：
1.平面密封面：闸阀的密封面是平面的，通常由阀盖和阀座两个部分组成。
这种形式简单，适用于一般的流体控制，但密封性相对较差。
2.斜面密封面：闸阀的阀盖和阀座的密封面倾斜，形成一个楔形间隙，使得开启或关闭阀门时，密封面上的压力会进一步增大，从而提高了密封性能。
3.单向斜面密封面：与斜面密封面类似，但是单向斜面密封面只允许流体从一个方向通过。
这种密封面形式常用于需要防止逆流的场合，如在水泵进口处。
4.金属密封面：闸阀的密封面采用金属之间的接触来实现密封。
这种形式的密封面通常由金属环或金属垫片组成，具有良好的密封性和抗腐蚀性能。
需要注意的是，不同的闸阀类型和使用场合可能采用不同的密封面形式。
在选择闸阀时，需要根据具体的工况要求、介质性质和压力温度等因素综合考虑，选取适合的密封面形式以确保良好的密封性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
其它密封面材料
其它密封面材料见表1-2-2
表1-2-2 其它密封面材料
１阀门密封面焊接材料牌号和使用范围
阀门密封面的材料根据其焊接的方法不同，可用电焊条、焊丝、喷焊粉末等对阀门密封面进行堆焊各种焊接材料，见表1-2-3。
表1-2-3
2 阀杆与闸板（阀瓣）、阀座的材料组合
阀杆材料与闸板（阀瓣）、阀座的密封面材料定义为内件（trim）材料。
常用的内件材料组合见表1-2-4，API 600《石油和天然气工业用螺栓连接阀盖的钢制闸阀》规定的内件材料组合见表1-2-5。
表1-2-4 常用的内件材料组合
注：（1）表中所列的材料组合仅是各种材料组合中的一部分，根据工况条件的不同应以使用条件为依据来选材，或根据合同要求确定。
（2）表中13Cr表示Cr13系不锈钢，如1Cr13、2Cr13等。
（3）STL即STELLITE（硬质合金如钴基硬质合金等）。
（4）Monel即蒙耐尔合金，Hastelloy即哈氏合金。
Inconel 即因科镍尔合金。
（5）用斜杠分开的两种材料，阀座密封面材料可选用两种材料之一，闸板（阀瓣）密封面材料为另一种。
