磁性物含量测定
正极材料磁性物质检验方法
磁性物质检测方法===============================================================检测原理：根据磁体能够吸引铁、钴、镍等铁磁性物质的原理，利用磁场强度为6000高斯的磁子，搅拌吸附物料中的磁性物质，以HCl（1:1）溶解后，用ICP对磁性物质含量进行痕量分析。
样品前处理：1、器具的去磁和防磁因常规物料中磁性物质含量属ppb级，若制样过程中稍有不慎，即会严重影响检测数据的准确性。
所以在进行样品前处理前，必须对所使用器具可能存在的磁性物质或者可能引入磁性物质的环节进行去磁和防磁处理，比如：烧杯、磁子、容量瓶等就需先用HCl（1:1）去除其可能存在的磁性物质，而在搅拌、加热等环节则要注意防止外来磁性物质的引入。
2、样品前处理步骤1）称取100±1g待测物料于洁净的烧杯内（500ml），加入去离子水至刻度500ml；2）用悬挂着洁净磁子的电动搅拌器对待测物料进行磁性物质的搅拌吸附20min；3）取下磁子放入200ml洁净烧杯内，去离子水无水压清洗，40Hz超声波清洗；4）加入50ml HCl（1:1），低温加热溶解磁子上所吸附的磁性物质；5）将溶液冷却、定容至100ml洁净的容量瓶内，随样做空白，待测。
Secondary℃，Power of，Auxiliary50 r/min，Test3、分析谱线的选择根据每个元素可同时选择多条谱线的特点，每个元素均选择3条灵敏度较高的谱线，以5%硝酸为空白，各待测元素混合标准溶液绘制工作曲线，测试已知浓度的标准样品溶液。
考察各元素谱线的形状、线性和相互间的干扰情况，最后保留谱线相对强度高、信背比高和相互间无干扰的谱线。
所选谱线见表2表2 各元素的分析线样品分析：1、开启ICP，选择磁性物质分析方法，点火等待仪器达到稳定状态约30min；2、用已配制的混合标准溶液系列对仪器进行标准化操作；3、测试磁性标液标样，测试磁性样品标样（监测仪器长期准确性与重复性）；4、测试样品空白，分析待测样品磁性物质含量。
磁性物含量测定
磁性物含测定要点采用磁选管法测定试样的磁性物含量。
磁选管法的工作原理是在C形电磁铁的两极之间装有玻璃管，并作往复移动和旋摆运动。
当磁选管中的试样通过磁场区时，磁性物即附着于管壁，非磁性物在机械运动中被水冲刷而排出，使磁性物与非磁性物分离。
以磁性物和试样的质量百分比来表示磁性物含量。
试验主要设备磁性物含量测定仪步骤1.缩取20 g士20 mg试样，将试样装人一个容积为1000 mL烧杯中，加入适量酒精和约500 mL的水，搅匀并静置约5 min,搅拌时要确保颗粒被充分地润湿。
2.接通磁性物测定仪电源，调节激磁电流使其达到预定的磁场强度(一般为250 mT)。
向磁选管中加水直至座漏斗处约5 cm,然后将烧杯中的混合物缓慢地倒人漏斗，打开磁选管下面的螺旋夹，使液体以每分钟50 mL的流量流人容积2 500 mL的烧杯中。
磁选管在运动中，非磁性物随水流下沉直至排出管外。
磁性颖粒将附着于两磁极处管壁内。
为使被吸持的磁铁矿粉始终浸没在水中，必要时向漏斗中加水。
3.将螺旋夹关闭，关闭激磁电源，使被吸持的磁性物脱开，打开螺旋夹，将磁性物冲人一个500 mL的烧杯中。
当磁性物完全沉淀后，慢慢倒出烧杯中的水，同时用一块强磁铁放在烧杯杯底，以防止杯中磁性物有任何损失。
4.打开激磁电源，关闭螺旋夹，向磁选管中加水。
打开螺旋夹，使水流动，把第一个2 500 mL烧杯中的液体和固体慢慢地加人漏斗，并使混合液通过磁选管进入第二个2 500 mL烧杯。
并收集由磁铁吸持的磁铁矿粉。
5.检查第二个2 500 mL烧杯中的液体中有无残存的磁性物，方法是将其放在一块强磁铁上，使烧杯慢慢移动，观察其中有无磁性颗粒，如果杯中没有磁性物，将杯中液体倒掉。
如果发现还有磁性物，应将杯中液体倒回磁选管，使其再通过一次检查。
直至杯中不存在磁性物为止。
6.将一个空着的2 500 mL烧杯放在磁选管下，向磁选管中加水冲洗被磁铁吸持的磁性物(在关闭激磁电源后)，将磁选管拆下并左右转动，直至排出的液体变清。
铁素体含量检测仪原理
铁素体含量检测仪原理铁素体含量检测仪是一种用于测量材料中铁素体含量的设备。
铁素体是材料科学中的一个重要概念，它是指材料中铁原子的排列方式和结构形式。
铁素体含量对于材料的性能和使用寿命有着重要的影响，因此准确测量铁素体含量对于材料研究和应用具有重要意义。
铁素体含量检测仪的原理有多种，以下列举几种常见的检测方法：1. 磁性检测磁性检测是一种基于铁素体的磁性特征进行测量的方法。
铁素体中的铁原子排列有序，具有较高的磁化率，因此可以通过磁性检测来测量铁素体的含量。
具体来说，可以采用磁强计或磁通计等设备对材料进行磁性测量，根据测量结果计算出铁素体的含量。
2. X射线衍射X射线衍射是一种通过X射线照射材料并测量衍射角度的方法。
由于不同晶体结构的物质具有不同的衍射角度，因此可以通过测量衍射角度来确定材料的晶体结构。
铁素体是一种具有特定晶体结构的物质，因此可以通过X射线衍射来测量铁素体的含量。
3. 红外吸收法红外吸收法是一种基于物质对红外光吸收特性的方法。
不同物质对于红外光的吸收程度不同，因此可以通过测量材料对红外光的吸收情况来确定物质的含量。
铁素体对于某些波长的红外光具有较高的吸收率，因此可以通过红外吸收法来测量铁素体的含量。
4. 热分析法热分析法是一种通过加热材料并测量其热学性质的方法。
不同物质在加热过程中的热学性质不同，因此可以通过测量材料的热学性质来确定物质的含量。
铁素体在加热过程中会表现出特定的热学性质，因此可以通过热分析法来测量铁素体的含量。
以上四种方法均可以用于测量铁素体的含量，但具体使用哪种方法需要根据实际应用场景和材料性质进行选择。
同时，为了保证测量结果的准确性和可靠性，需要对设备进行定期校准和维护。

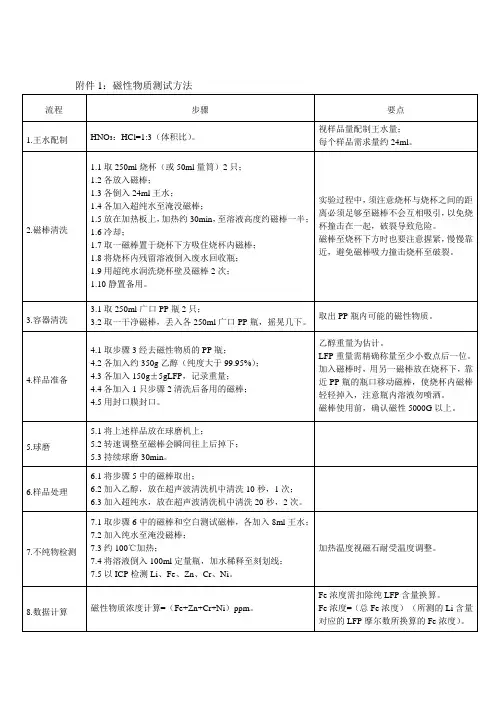

磷酸铁锂中磁性物质测试方法
7.3约100℃加热；
7.4将溶液倒入100ml定量瓶，加水稀释至刻划线；
7.5以ICP检测Li、Fe、Zn、Cr、Ni。
加热温度视磁石耐受温度调整。
8.数据计算
磁性物质浓度计算=（Fe+Zn+Cr+Ni）pp=（总Fe浓度）-（所测的Li含量对应的LFP摩尔数所换算的Fe浓度）。
5.1将上述样品放在球磨机上；
5.2转速调整至磁棒会瞬间往上后掉下；
5.3持续球磨30min。
6.样品处理
6.1将步骤5中的磁棒取出；
6.2加入乙醇，放在超声波清洗机中清洗10秒，1次；
6.3加入超纯水，放在超声波清洗机中清洗20秒，2次。
7.不纯物检测
7.1取步骤6中的磁棒和空白测试磁棒，各加入8ml王水；
4.3各加入150g±5gLFP，记录重量；
4.4各加入1只步骤2清洗后备用的磁棒；
4.5用封口膜封口。
乙醇重量为估计。
LFP重量需精确称量至少小数点后一位。
加入磁棒时，用另一磁棒放在烧杯下，靠近PP瓶的瓶口移动磁棒，使烧杯内磁棒轻轻掉入，注意瓶内溶液勿喷洒。
磁棒使用前，确认磁性5000G以上。
5.球磨
1.4各加入超纯水至淹没磁棒；
1.5放在加热板上，加热约30min，至溶液高度约磁棒一半；
1.6冷却；
1.7取一磁棒置于烧杯下方吸住烧杯内磁棒；
1.8将烧杯内残留溶液倒入废水回收瓶；
1.9用超纯水润洗烧杯壁及磁棒2次；
1.10静置备用。
实验过程中，须注意烧杯与烧杯之间的距离必须足够至磁棒不会互相吸引，以免烧杯撞击在一起，破裂导致危险。
磁棒至烧杯下方时也要注意握紧，慢慢靠近，避免磁棒吸力撞击烧杯至破裂。
互感式磁性物含量测量
互感式磁性物含量测量
邱 志祺 。 ，孙铁强 １ ． 河北联 合大学 电气工程 学院 ，河 北 唐 山 ０ ６ ５ ０ ０ ９ ；２ ． 河北联合 大学信息工程学院 ，河北 唐 山 ０ ６ ５ ０ ０ ９
图１传感器原理图
互 感式 传 感 器 模 型如 图１ ，当输 入 施加 正 弦 电流 激励 时 ，相
量 电流 电压 关 系为 ：
ＵＩ ＝ｊ ｃ ｏ Ｌ Ｉ Ｉ ｌ ＋ｊ ｃ ｏ Ｍ／ ２
２＝ Ａ １ ＋ｊ ｃ ｏ Ｌ ２ ２
ｓ ｉ ｎ ｕ ｓ ｏ ｉ ｄ ａ ｌ ｖ ｏ ｌ ｔ ａ ｇ ｅ ｏ ｆ ｔ ｈ ｅ ｓ ｅ ｃ ｏ ｎ ｄ ａ ｒ ｙ ｃ ｏ ｌ Ｉ ．ａ ｎ ｄ ｔ ｈ ｅ ｎ ｔ ｈ ｅ ｍ ａ ｇ ｎ ｅ ｔ ｉ ｃ ｍｅ ｄ ｉ ｕ ｍ ｄ ｅ ｎ ｓ ｉ ｔ ｙ
ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｗｈ ｉ ｃ ｈ ｔ ａ ｋ ｅ ｓ Ｍｉ ｃ ｒ ｏ ｃ ｈ ｉ ｐ ｍｉ ｃ ｒ ｏ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ｅ ｒ ａ ｓ ａ ｃ ｏ ｒ ｅ ｉ ｓ ｄ ｅ ｓ ｃ ｒ ｉ ｂ ｅ ｄ． Ｔ ｈ ｅ ｍｕ ｔ ｕ ａ Ｉ ｉ ｎ ｄ ｕ ｃ ｔ ｉ ｖ ｅ ｓ ｅ ｎ ｓ ｏ ｒ ｏ ｆ ｓ ｏ ｌ ｅ ｎ ｏ ｉ ｄ ｃ ｏ ｌ Ｉ ｍ ａ ｄ ｅ ｂ ｙ ｗｉ ｎ ｄ ｉ ｎ ｇ ｅ ｎ ａ ｍｅ ｌ －ｉ ｎ ｓ ｕ ｌ ａ ｔ ｅ ｄ ｗｉ ｒ ｅ ｏ ｎ ａ ｐ ｉ ｐ ｅ ｉ ｓ ｕ ｓ ｅ ｄ ．Ｔ ｈ ｅ ｅ ｘ ｃ ｉ ｔ ｉ ｎ ｇ ｓ ｉ ｇ ｎ ａ ｌ ｉ ｓ ｓ ｉ ｎ ｕ ｓ ｏ ｉ ｄ ａ ］Ｗａ ｖ ｅ ｃ ｕ ｒ ｒ ｅ ｎ ｔ ．Ｔ ｈ ｅ ｍｕ ｔ ｕ ａ ｌ ｊ ｎ ｄ ｕ ｃ ｔ ａ ｎ ｃ ｅ ｏ ｆ ｔ ｈ ｅ ｓ ｅ ｎ ｓ ｏ ｒ ｃ ａ ｎ ｂ ｅ ｍ ａ ｓ ｕ ｒ ｅ ｄ ｂ ｙ ｍｅ ａ ｓ ｕ ｒ ｉ ｎ ｇ ｔ ｈ ｅ ａ ｍｐ ｌ ｉ ｔ ｕ ｄ ｅ ｏ ｆ ｔ ｈ ｅ
型磁性物含量测量仪使用说明书解密样本
CG—6 型磁性物含量测量仪安装使用说明书唐山天大科技有限公司CG—6型磁性物含量测量仪使用阐明书一、合用范畴:CG—6型磁性物含量测量仪重要用于对磁性悬浮液、铁磁矿石或铁磁性物质进行检测和测量。
如测量磁性悬浮液中磁性物质含量、铁磁矿石品位测量、磁性悬浮液液位测量等。
配上速度传感器还可以测出铁磁物质流量, 计算出产量。
MN 型磁性物含量测量仪广泛应用于钢铁、铁矿山、铁选厂、重介质选煤厂等需要对铁磁性物质进行检测和测量工矿公司, 也广泛应用于某些需要对铁磁性物质进行检测和测量其他行业。
其重要参数如下:1.电源电压：交流220V, 50Hz, 消耗功率约20瓦。
2.测量范畴:0～1000克／升,也可以依照顾客需要对量程范畴进行调节。
3.输出信号:直流电压: 0～1000克／升相应0～5V, 负载电阻＞5KΩ,直流电流：0～1000克／升相应4～20mA, 负载电阻＜0.8KΩ,也可以依照顾客需要对输出电压电流范畴进行调节。
4.测量误差: 1％。
5.测量显示精度: 1克／升。
6.管道式线圈内径: 100mm、150mm、200mm、300mm。
另有用于测量液位和测量流量线圈供顾客选取。
二、型号及其含义:如：CG—6—150/1000M为墙挂式探测器, 线圈内径为150mm, 测量范畴为0～1000克/升带数字显示磁性物含量测量仪。
三、外形及安装尺寸:CG—6型磁性物含量测量仪由探测器线圈和主机构成。
管道式探测器管道采用非金属超强耐磨材料制成, 内衬刚玉使管道更加耐磨, 极大延长管道使用寿命。
图1 管道式探测器外形及尺寸表1 管道式探测器尺寸对照表图2 墙挂式（CG—6Ⅰ）主机外形及安装尺寸图3 盘装式（CG—6Ⅱ）主机外形及安装尺寸管道式探测器外形及尺寸见图1和表1, 主机有墙挂式和盘装式两种, 外形及安装尺寸分别见图2和图3。
四、安装:CG—6型磁性物含量测量仪安装必要遵守本阐明书关于条款, 以保证安全可靠运营。
CG—6型磁性物含量测量仪使用说明书
CG—6 型磁性物含量测量仪安装使用说明书唐山凯讯科技有限公司CG—6型磁性物含量测量仪使用说明书一、适用范围：CG—6型磁性物含量测量仪主要用于对磁性悬浮液、铁磁矿石或铁磁性物质进行检测和测量。
如测量磁性悬浮液中磁性物质的含量、铁磁矿石品位的测量、磁性悬浮液液位的测量等。
配上速度传感器还可以测出铁磁物质流量，计算出产量。
CG—6型磁性物含量测量仪广泛的应用于钢铁、铁矿山、铁选厂、重介质选煤厂等需要对铁磁性物质进行检测和测量的工矿企业，也广泛应用于一些需要对铁磁性物质进行检测和测量的其它行业。
其主要参数如下：1.电源电压：交流220V，50Hz，消耗功率约20瓦。
2.测量范围：0～1000克／升，也可以根据用户的需要对量程范围进行调整。
3.输出信号：直流电压：0～1000克／升对应0～5V，负载电阻＞5KΩ，直流电流：0～1000克／升对应4～20mA，负载电阻＜0.8KΩ，也可以根据用户的需要对输出电压电流范围进行调整。
4.测量误差：1％。
5.测量显示精度：1克／升。
6.管道式线圈内径：100mm、150mm、200mm、300mm。
另有用于测量液位和测量流量的线圈供用户选择。
二、型号及其含义：如：CG—6—150/1000M为墙挂式探测器，线圈内径为150mm，测量范围为0～1000克/升带数字显示的磁性物含量测量仪。
三、外形及安装尺寸：CG—6型磁性物含量测量仪由探测器线圈和主机组成。
管道式探测器的管道采用非金属超强耐磨材料制成，内衬刚玉使管道更加耐磨，极大的延长管道的使用寿命。
图1 管道式探测器外形及尺寸表1 管道式探测器尺寸对照表探测器内径 A B C D K L n DN100 600 100 24 230 180 20 8DN150 600 150 24 280 240 22 8DN200 600 200 30 345 289 22 8DN300 600 300 30 485 432 26 12图2 墙挂式（CG—6Ⅰ）主机外形尺寸图3 盘装式（CG—6Ⅱ）主机外形尺寸管道式探测器外形及尺寸见图1和表1，主机有墙挂式和盘装式两种，外形尺寸分别见图2和图3。
铁矿石中磁性铁含量测定方法的探究
铁矿石中磁性铁含量测定方法的探究摘要：对矿物组成复杂的铁矿石中磁性和非磁性铁的分离和测定，进行了试验。
用酒精试剂消除有机质及部分硫的影响后，采用乳套玻棒研磨（挤压）的条件下，反复磁选分离矿石中包裹、夹杂的非磁性铁，使铁矿石中磁性和非磁性部分分离完全。
此分离方法，结果准确可靠，已用于铁矿石中磁性铁的日常检测，获得了满意结果。
关键词：乳套玻棒铁矿石磁性铁分离《铁矿地质勘探规范》中将磁性铁（mFe）与全铁（Fe）的比值称作磁性铁占有率，它是划分矿石类型的依据：mFe/TFe≥85%为磁铁矿石；mFe/TFe85%-15%为混合矿石；mFe/TTe<15%为赤铁矿石。
磁性铁的测定目的在于圈出铁矿中三种可用单一弱磁选方法选矿回收的矿石。
磁性铁磁性强弱以比磁化系数为k≥3000×10-6cm3/g为界限，在规定矿样粒度为0.075mm，磁铁的有效磁场为（900±100）奥斯特的环境下获得的磁性矿物的含铁总量即为磁性铁。
但在此条件下，磁黄铁矿也被定量的选入磁性矿物中。
目前磁性铁的测定方法主要有：磁选仪法、手工内磁选法和手工外磁选法。
本实验方法是在手工外磁选法的基础上，用酒精试剂消除有机质及部分硫的影响后，用乳套玻棒对磁性矿物进行研磨（挤压），减少磁性铁对非磁性铁矿粒的包裹、夹带，使磁性铁与非磁性铁分离，直到水清澈，磁选即告结束。
为此我室改为采用本实验方法进行操作，磁性铁分析结果稳定、准确可靠。
一、实验部分1.主要仪器与试剂乳套玻棒为自制。
试剂为DZG20.01-2011《三氯化钛-重铬酸钾容量法测定全铁量》方法所用试剂。
所用水为蒸馏水。
2.实验方法称取0.1000-0.5000g试样置于250mL烧杯中，加入约10mL酒精将试样浸湿，摇动至液面无矿样飘浮，补水20mL-30mL，，手持永久磁铁紧贴烧杯底充分摇动矿样，使磁性矿物被吸于磁极处杯底，小心倾出非磁性矿物，再用水瓶冲洗烧杯内壁至30mL左右，用乳套玻棒对磁性矿物进行研磨（挤压），手持永久磁铁紧贴烧杯底充分摇晃，如上操作，直至再无非磁性矿粒可倾出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁性物含测定
要点
采用磁选管法测定试样的磁性物含量。
磁选管法的工作原理是在C形电磁铁的两极之间装有玻璃管，并作往复移动和旋摆运动。
当磁选管中的试样通过磁场区时，磁性物即附着于管壁，非磁性物在机械运动中被水冲刷而排出，使磁性物与非磁性物分离。
以磁性物和试样的质量百分比来表示磁性物含量。
试验主要设备
磁性物含量测定仪
步骤
1.缩取20 g士20 mg试样，将试样装人一个容积为1000 mL烧杯中，加入适量酒精和约500 mL的水，搅匀并静置约5 min,搅拌时要确保颗粒被充分地润湿。
2.接通磁性物测定仪电源，调节激磁电流使其达到预定的磁场强度(一般为250 mT)。
向磁选管中加水直至座漏斗处约5 cm,然后将烧杯中的混合物缓慢地倒人漏斗，打开磁选管下面的螺旋夹，使液体以每分钟50 mL的流量流人容积2 500 mL的烧杯中。
磁选管在运动中，非磁性物随水流下沉直至排出管外。
磁性颖粒将附着于两磁极处管壁内。
为使被吸持的磁铁矿粉始终浸没在水中，必要时向漏斗中加水。
3.将螺旋夹关闭，关闭激磁电源，使被吸持的磁性物脱开，打开螺旋夹，将磁性物冲人一个500 mL的烧杯中。
当磁性物完全沉淀后，慢慢
倒出烧杯中的水，同时用一块强磁铁放在烧杯杯底，以防止杯中磁
性物有任何损失。
4.打开激磁电源，关闭螺旋夹，向磁选管中加水。
打开螺旋夹，使水流动，把第一个2 500 mL烧杯中的液体和固体慢慢地加人漏斗，并使混合液通过磁选管进入第二个2 500 mL烧杯。
并收集由磁铁吸持的磁铁矿粉。
5.检查第二个2 500 mL烧杯中的液体中有无残存的磁性物，方法是将其放在一块强磁铁上，使烧杯慢慢移动，观察其中有无磁性颗粒，如果杯中没有磁性物，将杯中液体倒掉。
如果发现还有磁性物，应将杯中液体倒回磁选管，使其再通过一次检查。
直至杯中不存在磁性物为止。
6.将一个空着的2 500 mL烧杯放在磁选管下，向磁选管中加水冲洗被磁铁吸持的磁性物(在关闭激磁电源后)，将磁选管拆下并左右转动，直至排出的液体变清。
按3所述方法回收磁铁矿粉，并将其收集至一个500 mL的烧杯中。
7.每次用6 的步骤收集的2500mL烧杯中的固液混合物，重复第4,5和6 的步骤。
直至4步骤中没有磁性物被磁极吸持住为止。
注 :为充分完成该过程，一般需做两个循环。
8.把收集的全部磁性物干燥到质量恒定状态，在干燥器中取出后立即称量，精确到士10 mg。
试验结果表达
用磁性物和试样质量百分比来表示磁性物含量，其公式如式:
β=（m8÷m7）×100
式中:
β—磁性物含量，%;
m7—试样质量，g;
m8—磁性物质量，g。
平行测定允许差为0.5%(绝对差值)。
报告结果精确到小数点后一位。
