垃圾坑防腐施工(2)
垃圾焚烧发电项目施工工程管理及要点控制
垃圾焚烧发电项目施工工程管理及要点控制摘要：由于人口数量不断呈现上升趋势，垃圾的产生量越来越多，所以一定要通过科学方法对这些垃圾进行有效处理。
目前国内开始修建很多垃圾焚烧厂，满足对垃圾的有效处理，而且使用这种方法能够更好将垃圾等生态环境所造成的危害降低，有效对资源进行再次使用，提高社会效益。
所以文章专门探究垃圾焚烧发电项目施工工程特征以及管控要点。
关键词：垃圾焚烧；发电施工；管控要点1阐述垃圾焚烧发电项目施工特征1.1发电项目施工的民生性对垃圾焚烧发电项目进行施工时，务必要对附近生态环境进行全面考虑，施工期间还要对生活垃圾处理状况进行考量，使资源使用率可以达到最大化。
世界建设期间主要目标就是要将生活垃圾处理好，将垃圾堆附近生态环境所造成的危害降低，跟传统的垃圾埋填方法进行对比，这种焚烧电厂施工工作能够更好避免发生灵璧效应，将垃圾处理的工业化水平提高，因此说这项工程建设有着非常强的民生性。
1.2发电项目施工工艺流程复杂由于我国地域非常辽阔，每个区域的生活垃圾存在很大差异性，垃圾效益也不一样。
对垃圾焚烧电厂进行施工时，因为垃圾类型非常多而造成垃圾发电机组在设计当中存在一些问题，因此要求技术工作人员对其要素进行全面考虑。
目前对垃圾进行处理时，人们经常会运用炉排炉的垃圾焚烧设备，这种设备跟煤粉燃烧的链条炉进行对比，使用这种设备能够更好将垃圾焚烧的效率提高，加强设备安装进度。
而且这种设备还能更好将垃圾焚烧的效率提高，确保锅炉和垃圾尽量能够更好结合起来，然后就设备进行安装期间难度依然很大。
对生活垃圾进行处理过程中，很多生活垃圾当中的含水量很高，对其进行处理前一定要对其进行烘干发酵处理。
这个处理过程则是在微生物和压实处理当中使垃圾当中所含有的污染物被放出来，从而将其中所含有的污染物非常高的水分流出来，这种水分也被称之为渗沥液。
对垃圾进行处理的厂子要根据实际情况设置这种系统，确保其通过合理处理之后能够达到有关要求，这样才能更好排放到生态环境当中。
垃圾池施工方案
1编制依据1.1《垃圾池施工图纸》F255ⅡS-T02331。
2《深圳市妈湾城市能源生态园项目主标段建筑安装工程施工组织设计》1.3设计交底及图纸会审答疑1.4土建工程施工涉及的有效国家建筑工程质量验收规范和规程：《大体积混凝土施工规范》GB50496-2009《混凝土结构工程施工质量验收规范》 GB50204-2015《混凝土质量控制标准》GB50164—2011《混凝土泵送施工技术规程》JGJ/T10—2011《混凝土强度检验评定标准》GBJ107-2010《砼外加剂应用技术规范》GB50119-2003《通用硅酸盐水泥》GB175—2007《混凝土外加剂规范》GB8075-2008《普通混凝土配合比设计规程》JGJ55-2011《钢筋机械连接通用技术规程》JGJ107-2016《钢筋焊接施工验收规范》JGJ18-2012《地下防水工程质量验收规范》GB50208-2011《混凝土结构工程施工规范》GB50666—2011《混凝土结构施工图平面整体表示方法制图规则和构造详图》16G101-1、3《电力建设安全工作规程》DL5009.1-2014《建筑机械使用安全技术规程》JGJ33—2012《施工现场临时用电安全技术规范》JBJ46—2012《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《施工现场机械设备检查技术规程》JGJ160—2016《建筑施工计算手册》第三版《工程建设标准强制性条文—电力工程部分》2011年版《工程建设标准强制性条文—房屋建筑部分》2013年版2工程概况2。
1垃圾池底板采用筏板基础,侧壁采用现浇钢筋混凝土扶壁柱+地下结构外墙，±0.00m相当于绝对标高6。
50m;基础底板长56m，宽32m；渗滤液收集坑(凸出部分)长24m，宽8m。
垃圾坑底板厚1.5m，渗滤液收集坑底板厚1.0m,底板、侧壁、扶臂柱砼设计标号为C40抗渗等级P10，防水等级为二级,渗滤液泵间—5。
施工现场建筑垃圾减量化专项方案(0302)
施工现场建筑垃圾减量化专项方案编制：审核：审批：2020年12月为落实绿色发展理念，减少建设工程材料消耗大、垃圾排放多等问题。
落实施工现场施工单位的垃圾减量化主体责任，将施工现场建筑垃圾减量化的各项要求落实到工程施工的各个过程，我单位依据《施工现场建筑垃圾减量化图册》编制本方案。
第一章、工程概况第二章、编制依据1、《中华人民共和国固体废物污染环境防治法》；2、《住房和城乡建设部关于推进建筑垃圾减量化的指导意见》建质〔2020〕46号；3、《住房和城乡建设部办公厅关于印发施工现场建筑垃圾减量化指导手册（试行）的通知》建办质〔2020〕20号；4、《建筑工程绿色施工规范》GB/T 50905；5、《建筑工程绿色施工评价标准》GB/T 50640；6、《绿色建筑评价标准》GB/T 50378；7、《工程施工废弃物再生利用技术规范》GB/T 50743；8、《施工现场建筑垃圾减量化指导图册》；9、《建筑垃圾处理技术标准》CJJ/T134；10、设计图纸、施工组织设计。
第三章、总体策划3.1 减量化目标落实招标文件和施工合同中的减量化目标和措施。
每万平方米建筑垃圾量控制在380吨以下；建筑垃圾再利用和回收率≥50%；有毒、有害废弃物分类率达100%。
3.2 工作原则遵循“源头减量、分类管理、就地处置、排放控制”的原则。
3.3 组织架构和职责分工3.4工程各阶段建筑垃圾成因分析及产生量预估第四章、源头减量措施1、施工现场建筑垃圾的源头减量应通过施工图纸深化、施工方案优化、永临结合、临时设施和周转材料重复利用、施工过程管控等措施，减少建筑垃圾的产生。
对周转材料进行保养维护，维护其质量状态，延长其使用寿命。
按照材料存放要求进行材料装卸和临时保管，避免因现场存放条件不合理而导致浪费。
2、施工单位应在不降低设计标准、不影响设计功能的前提下，与设计人员充分沟通，合理优化、深化原设计，避免或减少施工过程中拆改、变更产生建筑垃圾。
垃圾坑处理方案
垃圾坑处理方案
我标段内在进行爱民道渠化路口施工时发现在路口的东北角自军分区操场的转角处至2+410与老路顺接的位置处（自地表至路床下至少2.5m范围内）均为生活垃圾、有机土且位于设计面层下0.4米处有一排国防光缆，由于垃圾坑面积较大，为了保证路基稳定性，我标段制定如下方案。
方案一：将所有生活垃圾和有机物清理干净后外运，为了保证路基强度和压实度符合设计要求，此段必须进行加固处理，所以我施工方决定采用14%灰土加强的办法进行垃圾坑处理。
填料：回填土中不得使用淤泥、冻土、有机土、含生活垃圾、树根和腐朽物质的土，严格控制灰剂量。
回填中采用开蹬分层回填的方法，严格控制回填土的含水量，在最佳含水量±2﹪以内压实；每层虚铺厚度不超过20cm，由于受深度影响，此处压实度采用轻型击实控制，每一压实层均由试验人员检验压实度，合格后方可填筑其上一层。
否则应查明原因，采取措施进行补压。
检验频率每1000㎡检验3点。
见施工流程图（一）。
方案二：将生活垃圾和有机物清理至路床下50cm外运，对下承层进行夯实整平处理，再在平整的路基上铺设30CM砂垫层为了保证路基干燥，在做20cm的泥结灰碎石稳定土，20二灰碎石稳定土，25cm钢筋混凝土（钢筋网采用φ14的螺纹钢），5cm中粒式沥青混凝土（AC-20C），4cm中粒式矿物纤维改性沥青混凝土（AC-16C）。
施工工艺流程图（二）
施工工艺流程图（一）：
垃圾坑土方填筑施工工艺流程图施工工艺流程图（二）：
垃圾坑段道路施工工艺流程图
2010年10月22日
廊坊市德仁建设工程有限公司。
垃圾填埋场平整工程施工方案
垃圾填埋场平整工程施工方案1.1 土方开挖1.1.1．施工范围填埋场平整工程包括填埋场环场平基的平整、边坡平整、库底平整。
1.1.2．施工准备1、主要机具：（1）挖土机械：挖土机。
（2）一般机具有：铁锹(尖、平头两种)、手推车、小白线或20号铅丝和钢卷尺以及坡度尺等。
2、作业条件：（1）土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。
（2）建筑物或构筑物的位置或场地的定位控制线(桩)、标准水平桩及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。
（3）夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
（4）开挖有地下水位的基坑槽、管沟时，应根据当地工程地质资料，采取措施降低地下水位。
一般要降至开挖面以下0.5m，然后才能开挖。
（5）施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作。
（6）选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，编好施工方案。
（7）施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。
（8）在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。
（9）熟悉图纸，做好技术交底。
1.1.3．操作工艺1、工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底2、坡度的确定：（1）在天然湿度的土中，开挖基础坑(槽)、管沟时，当挖土深度不超过下列数值规定时，可不放坡，不加支撑。
a、密实、中密的砂土和碎石类土(充填物为砂土)一1.0rn。
b、硬塑、可塑的粘质粉土及粉质粘土一1.25m。
c 、硬塑、可塑的粘土和碎石类土(充填物为粘性土)1.5m。
d、坚硬性粘土一2.0m。
（2）超过上述规定深度，在5m以内时，当土具有天然湿度、构造均匀、水文地质条件好，且无地下水，不加支撑的基坑(槽)和管沟，必须放坡。

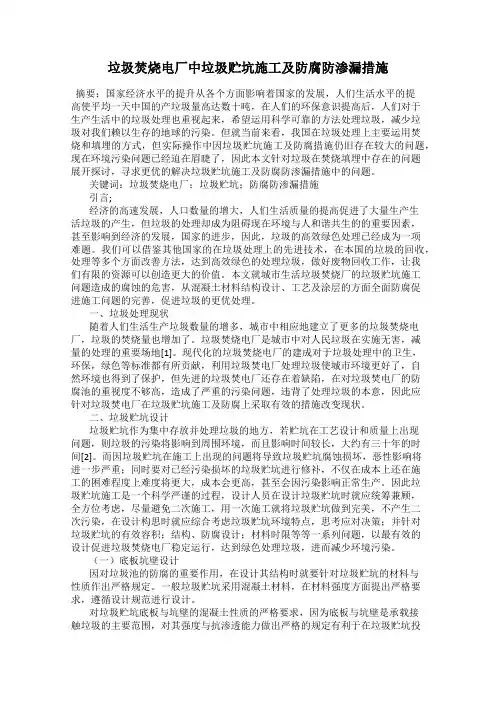

垃圾焚烧电厂中垃圾贮坑施工及防腐防渗漏措施
垃圾焚烧电厂中垃圾贮坑施工及防腐防渗漏措施摘要：国家经济水平的提升从各个方面影响着国家的发展，人们生活水平的提高使平均一天中国的产垃圾量高达数十吨，在人们的环保意识提高后，人们对于生产生活中的垃圾处理也重视起来，希望运用科学可靠的方法处理垃圾，减少垃圾对我们赖以生存的地球的污染。
但就当前来看，我国在垃圾处理上主要运用焚烧和填埋的方式，但实际操作中因垃圾贮坑施工及防腐措施仍旧存在较大的问题，现在环境污染问题已经迫在眉睫了，因此本文针对垃圾在焚烧填埋中存在的问题展开探讨，寻求更优的解决垃圾贮坑施工及防腐防渗漏措施中的问题。
关键词：垃圾焚烧电厂；垃圾贮坑；防腐防渗漏措施引言;经济的高速发展，人口数量的增大，人们生活质量的提高促进了大量生产生活垃圾的产生，但垃圾的处理却成为阻碍现在环境与人和谐共生的的重要因素，甚至影响到经济的发展，国家的进步，因此，垃圾的高效绿色处理已经成为一项难题。
我们可以借鉴其他国家的在垃圾处理上的先进技术，在本国的垃圾的回收，处理等多个方面改善方法，达到高效绿色的处理垃圾，做好废物回收工作，让我们有限的资源可以创造更大的价值。
本文就城市生活垃圾焚烧厂的垃圾贮坑施工问题造成的腐蚀的危害，从混凝土材料结构设计、工艺及涂层的方面全面防腐促进施工问题的完善，促进垃圾的更优处理。
一、垃圾处理现状随着人们生活生产垃圾数量的增多，城市中相应地建立了更多的垃圾焚烧电厂，垃圾的焚烧量也增加了。
垃圾焚烧电厂是城市中对人民垃圾在实施无害，减量的处理的重要场地[1]。
现代化的垃圾焚烧电厂的建成对于垃圾处理中的卫生，环保，绿色等标准都有所贡献，利用垃圾焚电厂处理垃圾使城市环境更好了，自然环境也得到了保护，但先进的垃圾焚电厂还存在着缺陷，在对垃圾焚电厂的防腐池的重视度不够高，造成了严重的污染问题，违背了处理垃圾的本意，因此应针对垃圾焚电厂在垃圾贮坑施工及防腐上采取有效的措施改变现状。
二、垃圾贮坑设计垃圾贮坑作为集中存放并处理垃圾的地方，若贮坑在工艺设计和质量上出现问题，则垃圾的污染将影响到周围环境，而且影响时间较长，大约有三十年的时间[2]。
生活垃圾发电厂垃圾贮坑设计研究
生活垃圾发电厂垃圾贮坑设计研究发布时间：2021-12-20T01:51:32.059Z 来源：《当代电力文化》2021年27期作者：陈会有[导读] 垃圾贮坑是生活垃圾焚烧发电厂中垃圾存储重要设施，合理的设计是保证垃圾电厂正常安全运行的重要前提。
陈会有国能生物发电集团有限公司北京市西城区 100052摘要：垃圾贮坑是生活垃圾焚烧发电厂中垃圾存储重要设施，合理的设计是保证垃圾电厂正常安全运行的重要前提。
本文以常规2台500t/d机械炉排焚烧炉为例，详细介绍了垃圾贮坑的设计要点，为企业转型发展战略贡献力量，也为后续工程设计提供参考。
关键词：生活垃圾发电;垃圾贮坑1垃圾贮坑设计1.1概述垃圾贮坑可以暂时贮存垃圾，起着对垃圾数量调节的作用，另外垃圾可以在垃圾贮坑内进行搅拌混合，使热值和含水率均匀，并且可以通过自然压缩和发酵降低含水率，提高热值。
垃圾贮坑的设计主要包括垃圾贮坑容量及尺寸的确定、防渗防腐以及垃圾渗滤液的收集与排放等内容。
1.2 垃圾贮坑容量的确定确定垃圾贮坑容量时，一般以垃圾的容重以及容纳电厂垃圾焚烧处理量的天数为计算依据，垃圾贮坑的有效容量为垃圾卸料门水平线以下的容量。
垃圾贮坑的有效容量计算公式如下：Q=V×ρ=M×Nd式中：Q—垃圾贮坑有效容量，t；V—垃圾贮坑有效容积，m3；V= L（长）×W（宽）×H（深）；ρ—垃圾容重，t/ m3（国内生活垃圾的容重约0.3-0.6t/m3，计算时一般取均值0.4 t/m3）；M—垃圾电厂额定焚烧量，t/d;Nd—垃圾贮坑容纳垃圾电厂额定焚烧量的天数，d（在主厂房布置条件允许的情况下建议Nd取7d，即能满足“新鲜垃圾”的析水发酵，也符合CJJ90—2009《生活垃圾焚烧处理工程技术规范》关于垃圾贮坑的有效容积宜按5-7d额定垃圾焚烧量确定的要求）。
以常规2台500t/d机械炉排焚烧炉为例，垃圾电厂额定焚烧量M=1000t/d， Nd=7d，垃圾容重ρ=0.4 t/m3，计算可得：Q= M×Nd=1000 t/d×7d=7000tV= Q/ρ=7000/0.4 m3=17500 m31.3 垃圾贮坑尺寸的确定1.3.1 长度L垃圾贮坑的长度必须在可设置的必要的垃圾卸料门个数的尺寸之上，根据CJJ90—2009《生活垃圾焚烧处理工程技术规范》关于卸料门数量应以维持正常卸料作业和垃圾进厂高峰时段不堵车为原则，且不应少于4个。
深圳宝安垃圾焚烧厂二期环评
深圳市宝安垃圾焚烧发电厂二期工程环境影响报告书（简本）环境保护部华南环境科学研究所二零零九年二月1、工程概况（1）项目名称：深圳市宝安（老虎坑）垃圾焚烧发电厂二期工程；（2）项目性质：二期工程扩建；（3）项目建设地点：深圳市宝安区松岗街道塘下涌村老虎坑垃圾焚烧发电厂一期工程北侧，占地面积约6.53公顷。
（4）建设规模：处理规模为3000t/d，由4台处理规模为750t/d的焚烧炉、余热炉二位一体的垃圾焚烧处理线组成，配置2台30MW汽轮发电机组；垃圾焚烧机组年利用小时按8000小时。
（5）收集范围：深圳市宝安区所有生活垃圾，由城管办负责以专用压缩汽车运至电厂垃圾池。
2、二期工程组成二期工程包括主体工程与辅助工程，其构成见表1。
3、主要污染物排放（1）大气污染物排放量二期工程大气污染物排放量见表2，大气主要处理工艺为半干式吸收塔+活性炭喷射+袋式除尘器烟气净化组合工艺加脱氮系统，经处理后经80m烟囱排放。
表2 二期工程大气污染物排放量（2）水污染物排放量二期工程废水包括垃圾渗漏液、生活废水、冲洗废水、化学用水排水和定连排冷却水等。
二期工程水污染物排放量见表3。
表3 二期工程水污染物排放量（3）固体废物二期工程所产生的固体废弃物来源于生活垃圾中不可燃的无机物以及部分未燃尽的可燃有机物，主要包括焚烧炉飞灰、余热锅炉飞灰和炉渣，飞灰产生量设计值为113.4t/d，炉渣产生量为702.96t/d。
（4）噪声厂内主要噪声源有送风机、引风机、安全阀排汽、排气管、大功率水泵、汽轮发电机组等机械设备的空气动力噪声、电磁噪声与机械振动噪声以及垃圾运输车、灰渣输送带等产生的噪声。
一般设备噪声级在85dB（A）以下，少数设备如汽轮发电机组等的噪声级在90dB（A）以上。
经过隔音降噪等措施处理后，噪声源强在65～107dB(A)之间。
4、环境质量现状结论（1）环境空气评价区域环境空气中NO2、SO2、TSP、PM10、Pb监测因子可以达到《环境空气质量标准》（GB3095-96）及其修改单（2000年）中的二级标准要求，HCl、Hg监测因子可以达到《工业企业设计卫生标准》（TJ36-79）标准限值的要求，Cd监测因子可以达到前南斯拉夫环境质量标准要求，评价区域二噁英日均浓度满足日本环境质量标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主厂房垃圾坑防腐工程施工作业指导书一、材料名称：H52-37环氧玻璃鳞片防腐涂料生产厂家张家港市永泰防腐涂料有限公司）、玻璃钢布（布孔为010~018）。
二、组成：由环氧树脂、玻璃鳞片、优质颜填料、溶剂、增韧剂及固化剂等组成。
三、性能用途：具有优异的附着力和良好的抗渗透性，耐酸碱盐和海水，漆膜坚硬耐磨，热膨胀系数小。
与水性富锌或环氧铁红底漆配套使用，可作为化工设备、储槽等无静电要求部位的防腐面漆。
四、质量参数：五、干膜厚度：150-200µm/道六、理论用量：250-300g/㎡/道七、涂装间隔：最长48小时八、施工方法：滚涂、刷涂九、施工要求：1、施工温度应高于露点温度3℃，湿度应不大于80%，雨雾霜天不可施工。
2、涂装前表面应无油、无尘和其它化学物质。
3、垃圾坑标高6.00m以下内表面，渗透液沟表面做法为：“五布七油”，玻璃钢布不少于五层，加玻璃鳞片涂料（涂层厚度每层不小于300微米）。
4、垃圾坑标高6.00m以上内壁区域，污水泵间的内表面做法为“三布五油”{玻璃钢布不少于三层}加玻璃鳞片涂料涂层厚度每层不小于300微米。
5、垃圾坑20.5m平台楼面做法为涂环氧沥青厚浆型涂料两遍。
十一、检测工具：测厚仪、湿度仪、温度计十二、施工工序：（一）混凝土表面处理1、基层表面清理干净、去浮尘、去油污，凸起的颗粒、棱角、松动部位应铲除，外观平整度要好。
凹坑、不平处用腻子修补平整。
2、砼跑模、胀模、不平处、挂浆部位必须凿平，用水泥砂浆修补平整。
3、砼墙板对拉螺栓必须割除、凿除塑料限位，用水泥砂浆修补平整。
4、新混凝土有泛潮或可渗析物，会影响涂层的质量，必须养护28天以上，水泥砂浆基层面养护14天以上。
但由于干燥条件不同，砂浆及混凝土的碱性下降速度不完全一样，应根据不同地区、不同季节等条件作出判断，含水率低于10%，PH值小于10.水泥基材面含水量、干燥程度也可目测以外观表面发白为准。
5、条件允许，新混凝土表面用5～10%的稀盐酸处理，再用清水洗涤干净，充分风干，效果最佳。
6、霉斑污迹处理：在涂漆前用2.5%的漂白剂热水洗涤，并让洗液在表面保持10分钟，然后用清水彻底冲洗，干燥48小时后再涂漆。
这样还洗不了的顽渍，可用甲苯清洗，涂水性漆时，还须再用清水冲洗一遍。
（二）批腻子1、腻子配制：用玻璃鳞片涂料为基料，加水泥、石英粉、滑石粉、稀释剂等配制的腻子，或由供应厂家配套的专用腻子。
如果不批嵌腻子，弊：由于较毛糙的水泥壁吸油量大的原因，会造成浅色漆多道也盖不了底和浪费油漆的现象，且外观形象难看；利：涂层附着牢固。
2、如水泥墙面光洁平整，不一定要批嵌腻子，这样涂膜粘结牢固。
3、对原来砼墙板对拉螺栓孔，必须批二遍腻子，模板接缝处第一遍腻子修补不平的必须补第二遍腻子，待腻子全部干燥，经监理验收合格后，开始刷底层涂料。
十三、H52-37环氧玻璃鳞片防腐涂料说明：1、闪点：油漆中所含溶剂量在明火情况下瞬间发光的最低温度。
2、配合比：双组份漆的配比是根据油漆中的树脂组份和固化剂组份中各自所含的活性官能团数，通过理论计算和实验测试所获得的两组份混合比。
按获得理想的涂层。
说明书中部分产品配比有波动，这是因为此类产品需随季节变换和固化剂材料变动而有所波动。
加催干剂。
3、熟化期：指双（三）组份涂料，在施工现场按比例配制后，不能马上使用，在23±2℃环境下，必须熟化（化学反应）20分钟～60分钟（各产品熟化期不同）不等，气温降低，熟化期相应延长，反之缩短。
4、配合比：H52-37环氧玻璃鳞片防腐涂料加5%的稀释剂（其中50%二甲苯、30%环基酮、20%丙酮）。
5、适用期：指双（三）组份涂料配制后在规定的适用期（各产品不同，6～10小时不等）内必须用完，逾期将不能使用。
在高于、低于23±2℃情况下，则可以相应缩短和延长使用。
6、涂装间隔：涂装间隔即为二道涂层涂装过程中，对间隔时间的要求，不同类型的涂料，其间隔要求也不同。
在施工时，应按其各自的要求进行施工，不能小于或超出说明规定的间隔时间，否则，会影响漆膜层间结合力而造成漆膜咬底或漆膜剥落等弊病。
当然，在高于、低于在23±2℃环境下，则可以相应缩短和延长涂装间隔时间。
含锌粉的底漆应在漆膜表面未形成锌盐（即碱式碳酸锌，俗称白锈），故在覆涂后道漆前不应长时间曝露，不清净室内环境中，可放置数月（3月左右），在室外环境中可放置半月，但在工业大气和海洋气候的环境中，则会很快（3-5天）产生锌盐，所以在含锌粉底漆的涂层上，需涂覆后道涂层的时间间隔应视实际情况操作。
如已产生锌盐，不涂漆时，沁必清除；只要在涂漆前进行二次除锈，清除锌盐。
7、理论用量、漆膜厚度：理论用量是指在实验室按国家标准GB/T1727漆膜制备法按平整试板所测得的净值。
漆膜厚度是指在理论用量下漆膜的湿、干膜厚度的数据。
在涂装时，由于采用的涂装方法及蘸漆量不同，涂装一道所消耗的用漆量不一定就是理论用量中的值，所得到的涂层厚度也不一定就是说明书中所推荐的漆膜厚度。
就是按理论用量涂刷，其漆膜也会因方法、环境等因素有所偏差。
十四、涂装工艺：（一）垃圾坑防腐层采用滚涂的施工方法1、滚涂：施工简单、操作方便、施工功效快：缺点是只适宜大面种施工，较费漆，有时最后一道须经刷涂修饰。
滚涂时按W型轻轻地滚动，将涂料大致的涂布于被涂物表面，接着把滚子上下密集滚动，将涂料均匀地分布开，最后使滚子按一定的方向滚动，滚平表面并修饰。
滚动时，初始用力要轻，防止流淌，随之渐渐用力，使涂层均匀。
（二）玻璃鳞片涂料的具体操作方法为：1、分工：操作人员16人，调漆2人；卷布、发布2人；滚涂、贴布12人（垃圾坑总高度为24m，每2m高度为1人，施工顺序由上而下。
2、操作方法：在处理好的砼基层上，涂刷第一遍配置好的玻璃鳞片涂料，涂料要涂刷均匀，不得有流淌，将混凝土表面的空隙全部涂满，控制涂层厚度（不小于300微米），中间检查，用测厚仪检查涂料层的厚度，如小于300微米的重刷第二遍直至达到厚度经监理验收合格为止。
在涂料的涂刷过程中如发现涂料流淌性叫严重，应及时调整涂料的粘度。
3、待第一遍涂料干燥后经监理同意后，贴第一层玻璃钢布，由20.5m标高向下铺贴，每步架派一个人，涂料滚涂从20.5m开始，先醮少量的涂料间隔在玻璃钢布上滚一下，使布粘帖在底层上，这样玻璃钢布不会被风吹起来，然后每步架的施工人员将布拉直、拉匀，在基坑底长度方向留出20~30cm的纵向搭接长度，横向的搭接长度为3~5cm，紧接着由上而下滚涂料，滚涂时先醮少量涂料轻轻的滚一遍，第二遍滚涂时涂刷要均匀，涂料要涂满布眼，用测厚仪检测涂层的厚度，经监理检验合格为止，玻璃钢布不能有翘曲、空鼓等现象，待涂料干燥后监理同意后，再贴第二层布、第三层布，以此类推。
十五、施工注意要点：1、水泥表面的涂装：水泥表面一般比较毛糙，有利于涂膜的附着。
但涂料的粘度，渗透性差，加上溶剂沸点低易挥发使漆液变稠，过稠的涂料很难渗透到水泥面的毛细孔中，只把毛细孔盖住。
孔中残留的空气、水分，随着气温升高面膨胀，当这股力大于涂膜的附着力时涂膜就会鼓泡。
因此在毛糙的水泥表面（包括已刮平腻子层的水泥面）施工时，把涂料适当稀释后先涂刷一遍，让稀释后的涂料渗入毛细孔，即起到锚着作用，又赶跑了空气，给后道涂刷创造良好的条件，增加涂层的附着力。
2、可能出现的问题：油性涂料在水泥面或经批腻子的表层上涂刷第一道湿涂层，含有少量起泡情况，是由于腻子层、水泥壁上毛细孔含有空气所致，属正常现象。
可在涂刷前，或在涂刷最后一道漆前，用稀释剂刷一遍，以湿润孔隙赶跑气泡。
3、涂装环境：（1）施工温度：大部分涂料能在常温下施工，一般在-5-33℃之间，温度过低，涂层干燥缓慢，功效不高；温度过高，溶剂挥发太快，气温天气也不利于施工人员健康。
常规环氧型双组份化学反应性涂料，宜在10℃以上施工（本产品出厂时已加催干剂），5℃环境固化反应缓慢，0℃以下停止固化；水性涂料应在5℃以上环境施工，0℃以下施工，涂层在未干燥前已冰结在墙上，等干燥后，涂层往往粉化脱落；无机锌，无机富锌、无机硅酸锌类底漆，不能在过热发烫的钢板上涂装，不然涂层易发生龟裂起泡现象，夏天涂装无机锌类涂料时，应选择早上、傍晚或室内进行。
在垃圾坑内用温度计检测，如气温低于零度时不能施工。
（2）在雨、雾、雪或大风天气，禁止户外施工。
聚氨脂涂层在表干前淋雨或遇露，漆膜易起泡；环氧型涂层在未表干前淋雨或遇露，涂层会发白。
施工时应掌握好天气和表干时间、尽量避免风雨雪天气。
如发生以上情况，待干燥后用砂皮打磨后再涂装装修修饰。
（3）施工必须在相对湿度85%以下进行，用湿度仪检测。
（3）严格配比、称量和掌握好熟化期：双（三）组份漆料，全为化学反应性材料，甲、乙组份一定要严格称量，严格熟化期。
不然，未经熟化期的涂料施工，除影响理化性能外，还影响漆膜的外观。
特别是浅色漆，会造成初刷时（还未熟化）色浅、后刷时（已经熟化）色深的现象。
4、涂装安全（1）施工前由项目部专职安全员进行安全技术交底，对防火、防毒、防高空坠落等制定安全措施，购买口罩等劳保用品。
（2）材料堆放：材料进场后，按防火要求堆放在远离火源地方，四周有明显的防火、防毒警示标志。
（3）火源：施工现场绝对禁止火源、火星，使用照明灯和电气设备时，必须选择具有防火、防爆性能的灯具和设备，照明电源最好采用36V低压电源，无气高压喷枪须接地装置，以防产生静电火花，在相近工场，必须停止电焊、切割等工作的。
（4）施工人员进入施工区域禁止抽烟（5）施工人员卫生注意：施工时必须戴口罩或防尘罩，防止除锈、打磨时产生的尘灰；戴手套操作防止油漆沾手，皮肤，不慎接触油漆时，应尽量用肥皂和清水清洗，尽量少用溶剂擦洗；如油漆溅入眼内，应立即用清水至少清洗10分钟，然后送医治疗；如吸入过量的溶剂和漆雾而发生晕厥，则应立即将其移至空气新鲜的地方，使其渐渐恢复并送医。
