Eplan 功能简介(全面)
eplan是什么软件
Eplan软件的介绍Eplan是一种专业的工程设计软件，被广泛应用于电气工程领域。
该软件旨在帮助工程师和设计师更高效地创建、管理和文档化电气设计项目。
Eplan提供了一整套工具，使用户能够绘制电气图、生成电气文档和报告，并与其他设计软件和系统集成。
Eplan的功能和特点1. 电气图设计Eplan软件提供了丰富的符号库和功能模块，方便用户绘制电气原理图和电气布局图。
用户可以快速地创建各种类型的电路图，包括控制电路、电气接线图等。
2. 项目管理Eplan软件允许用户轻松地管理电气设计项目，包括项目计划、材料清单、版本控制等。
用户可以追踪项目进度、协作和共享设计文件。
3. 自动生成报表Eplan软件可以自动生成各种报表，如零件清单、线束清单、设备清单等。
这些报表可以帮助用户更好地控制项目成本和材料需求。
4. 数据库集成Eplan可以与各种数据库和企业资源计划系统（ERP）集成，实现数据共享和更新。
这样可以提高工作效率，避免数据重复录入。
5. 自定义功能Eplan提供了丰富的定制功能，用户可以根据自己的需求添加新的符号、模块和功能。
这样可以使软件更适应不同用户的设计流程和标准。
Eplan在工程设计中的应用Eplan软件广泛应用于各种电气工程项目，包括工厂自动化、机械制造、建筑设计等领域。
其高效的设计工具和强大的功能使工程师能够快速完成复杂的电气设计任务，提高工作效率和设计质量。
总的来说，Eplan是一款功能强大的工程设计软件，为电气工程师提供了丰富的设计工具和功能模块，帮助他们更高效地完成电气设计项目。
其项目管理、报表生成、数据库集成等功能使用户能够更好地控制项目全过程，实现设计过程的数字化和自动化。
eplan电气设计使用手册
eplan电气设计使用手册一、简介eplan是一款专业的电气设计软件，它为电气工程师提供了一套完整的工具集，用于创建电气图纸、管理电气元件以及生成相关的技术文档。
这款软件特别适合于在电气工程领域中需要详细设计和文档化的场合。
通过eplan，设计师可以大大提高设计效率，减少错误，并确保所有相关的技术信息都准确无误。
二、主要功能特点1.强大的元件库管理：eplan提供了丰富的标准元件库，同时也支持用户自定义库。
设计师可以根据项目需求，方便地选择和插入元件。
2.智能的电气规则检查：eplan可以根据设定的规则对电路进行自动检查，确保电气设计的合规性和安全性。
3.三维布线设计：eplan支持三维模型导入，实现真正的三维布线设计，大大提高了设计的直观性和准确性。
4.自动生成技术文档：eplan能够根据设计数据自动生成BOM、装配图、接线图等，极大地减少了工程师的工作量。
5.跨平台协作：eplan支持多平台（Windows、Mac、Linux）操作，方便团队成员进行协作。
三、使用步骤1.启动eplan软件，选择合适的工程模板。
2.在元件库中选择需要的元件，将其拖拽到绘图区域。
3.根据电路设计需求，设置元件之间的电气连接。
4.根据需要，添加注释、说明等信息。
5.进行电气规则检查，确保设计合规。
6.根据需要生成相关的技术文档。
7.保存并导出工程文件。
四、注意事项1.在使用eplan进行电气设计时，应遵循相关的电气安全规范和标准。
2.确保在开始设计之前，已经充分了解了项目的需求和要求。
3.注意保持工作区的整洁，避免出现混乱的连线情况。
4.在生成技术文档时，应仔细核对所有信息，确保准确性。
5.在团队协作中，应确保每个成员都清楚了解自己的任务和责任。
6.定期保存工程文件，以防数据丢失。
Eplan介绍及项目管理
3.3项目结构管理 ①功能面结构（系统是做什么的，表明功能上的七月份） ②位置面结构（系统位于何处，表明原件的安装位置） ③产品面结构（系统如何构成，表明原件的类别）
项目属性>结构 1.位置代号 2.顺序代号 3.高层代号和位置代号 4.高层代号和描述的位置代号
项目使用顺序编号
图纸不是很多，元器件不 多，只有一个控制箱，无 需项目结构，本身的原件
Eplan介绍及项目结构
一、软件界面介绍
二、工作环境设置
先菜单栏，视图>工作区域。设置工作环境。其菜单栏> 新建 模板选择IEC_tp1001.ept
3.2项目类型及属性 绘制原理图时，选择
原理图项目，选择宏 项目，会出现原理图 有块属性。
查找就简单
使用位置代号
中小型自动化系统，一 般按照安装位置进行划
分。
使用高级代号+位置代号
有不同的工位，每个工序 的系统组成都相似，把每 个工位作为高层代号，控
制位作为位置代号。
使用高级代号（描述性）+位置代号（标示性）
把不同的项目资料放在不 同的文件夹里管理，现在 可以选择描述性的，起到

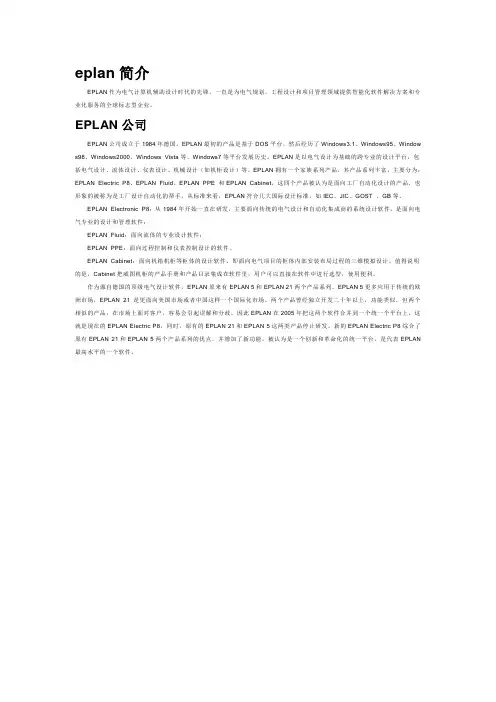

eplan简介
eplan简介EPLAN作为电气计算机辅助设计时代的先锋，一直是为电气规划，工程设计和项目管理领域提供智能化软件解决方案和专业化服务的全球标志型企业。
EPLAN公司EPLAN公司成立于1984年德国。
EPLAN最初的产品是基于DOS平台，然后经历了Windows3.1、Windows95、Window s98、Windows2000、Windows Vista等、Windows7等平台发展历史。
EPLAN是以电气设计为基础的跨专业的设计平台，包括电气设计、流体设计、仪表设计、机械设计（如机柜设计）等。
EPLAN拥有一个家族系列产品，其产品系列丰富，主要分为：EPLAN Electric P8、EPLAN Fluid、EPLAN PPE 和EPLAN Cabinet，这四个产品被认为是面向工厂自动化设计的产品，也形象的被称为是工厂设计自动化的帮手。
从标准来看，EPLAN符合几大国际设计标准，如IEC、JIC、GOST 、GB等。
EPLAN Electronic P8：从1984年开始一直在研发，主要面向传统的电气设计和自动化集成商的系统设计软件，是面向电气专业的设计和管理软件；EPLAN Fluid：面向流体的专业设计软件；EPLAN PPE：面向过程控制和仪表控制设计的软件。
EPLAN Cabinet：面向机箱机柜等柜体的设计软件，即面向电气项目的柜体内部安装布局过程的三维模拟设计。
值得说明的是，Cabinet把威图机柜的产品手册和产品目录集成在软件里，用户可以直接在软件中进行选型，使用便利。
作为源自德国的顶级电气设计软件，EPLAN原来有EPLAN 5和EPLAN 21两个产品系列。
EPLAN 5更多应用于传统的欧洲市场，EPLAN 21是更面向美国市场或者中国这样一个国际化市场。
两个产品曾经独立开发二十年以上，功能类似，但两个相似的产品，在市场上面对客户，容易会引起误解和分歧，因此EPLAN在2005年把这两个软件合并到一个统一个平台上，这就是现在的EPLAN Electric P8，同时，原有的EPLAN 21和EPLAN 5这两类产品停止研发。
EPLAN介绍(全面)
9 9 9
区分产品数据 (例如：客户,项目等) 适应 ecl@ss, ETIM的灵活结构 清晰的映射部件结构
EPLAN Electric P8 产品介绍
Fuhui Zhang / Oct. 2008
20
部件管理 – 连接SQL 通过SQL Server进行部件管理和选择
可以选择功能模板的功能定义库
用户受益: 无需改变原有设计习惯, 设计过程中, 怡然自得
EPLAN Electric P8 产品介绍 Fuhui Zhang / Oct. 2008
14
EPLAN your engineering
EPLAN 与高效率 —面向对象的设计
多达15种导航器 拖放式设计模式 快速跳转与同步选择 项目预设计
EPLAN Electric P8 产品介绍
Fuhui Zhang / Oct. 2008
部件管理 – 配置部件结构 用户可以灵活定义元器件库 定义指定部件结构的树显示配置 举例： 电气工程 (主节点) Æ 电缆 /连接 (辅助节点) Æ 电缆数据 (辅助节点) Æ … Æ 部件号 优点 & 受益
不支持的Windows 操作系统
9 9
Windows 2000 Professional Windows 2000 Server
EPLAN Electric P8 产品介绍
Fuhui Zhang / Oct. 2008
3
支持Windows Vista 操作系统
EPLAN 平台产品全面支持Windows Vista系统
软硬件要求 安装 EPLAN 5 /EPLAN21 权限管理 实用性
国际化的工程设计
标准 语言
核心自动化与工程设计的方法
eplan赏析-概述说明以及解释
eplan赏析-概述说明以及解释1.引言1.1 概述：eplan是一种先进的工程设计软件，旨在帮助工程师和设计师更高效地进行工程设计和自动化工程。
eplan提供了一套完整的工程设计解决方案，包括电气设计、机械设计、流体力学设计等各种工程领域。
eplan的核心理念是通过数字化设计的方式，实现工程设计过程的自动化和智能化。
借助eplan软件，工程师可以在电脑上进行全面的工程设计，省去了繁琐的手工绘图和计算过程，大大提高了设计效率和精度。
本文将深入探讨eplan的特点、应用领域以及优势，希望能帮助读者更全面地了解和欣赏这一先进的工程设计软件。
1.2文章结构文章结构部分的内容如下：在本篇长文中，将会依次介绍eplan这一电气设计软件的相关内容。
首先，通过引言部分简要介绍本文的背景和目的，以引起读者的兴趣。
接着，在正文部分将详细探讨eplan的定义、应用领域以及其优势，使读者对eplan有更全面的了解。
最后，在结论部分对eplan的价值进行总结，并展望其未来发展方向，同时提出一些个人的思考和看法。
整篇文章将会以客观、详实的方式呈现eplan这一电气设计软件的特点和价值。
1.3 目的本文的目的旨在通过对eplan的赏析，全面了解和掌握eplan在工程设计领域的应用和优势。
通过对eplan的介绍和分析，帮助读者更加深入地了解eplan的特点和优势，为工程设计人员和相关行业从业者提供更好的参考和指导。
同时，通过展望eplan的未来发展，探讨其可能的发展方向和趋势，促进相关领域的技术创新和进步。
希望本文能够为广大读者带来有益的信息和启发，引发更多对eplan的关注和探讨，推动eplan在工程设计领域的应用和发展。
2.正文2.1 什么是eplanEplan是一款专业的电气设计软件，提供了全面的解决方案，帮助工程师们设计、文档化和管理电气、液压和气动工程项目。
Eplan的主要功能包括电气工程设计、电气机柜设计、布线设计、PLC编程、项目管理等。
eplan电气设计使用手册
eplan电气设计使用手册EPLAN电气设计软件是一款专门用于电气设计的工程软件，它提供了强大的功能和便捷的操作，大大提高了电气设计的效率和准确性。
本手册将详细介绍EPLAN电气设计软件的使用方法和技巧，帮助用户快速上手并进行高质量的电气设计。
一、EPLAN电气设计软件简介EPLAN电气设计软件是一种基于计算机辅助设计（CAD）技术的工程设计软件，它主要用于电气工程领域的设计和绘图。
EPLAN电气设计软件具备丰富的符号库、自动化设计功能和强大的数据管理能力，可以快速、准确地完成电气设计任务。
二、EPLAN电气设计软件安装与配置1. 下载和安装：用户可以从EPLAN官方网站上下载最新版本的EPLAN电气设计软件，并按照安装向导进行安装。
2. 硬件要求：为了保证EPLAN电气设计软件的正常运行，用户需要具备一定的硬件配置要求，例如内存、硬盘空间、显卡等。
3. 软件配置：在安装完成后，用户需要进行一些软件的配置，例如设置默认文件夹路径、选择语言等。
三、EPLAN电气设计软件界面介绍EPLAN电气设计软件的界面设计简洁明了，主要分为菜单栏、工具栏、绘图区域和属性栏等组成。
用户可以根据需要自定义界面布局和工具栏的显示与隐藏，以适应不同的工作习惯和需求。
四、EPLAN电气设计软件基本操作1. 创建项目：在EPLAN电气设计软件中，用户可以创建不同的项目，每个项目对应一个电气设计任务。
用户需要设置项目的属性和参数，并选择合适的图纸模板和符号库。
2. 绘制电路图：在开始进行电气设计之前，用户需要先绘制电路图。
EPLAN电气设计软件提供了丰富的符号库，用户可以从库中选择合适的电气元件进行绘图，并通过连线进行连接。
3. 完善电路图：除了基本的电气元件外，电路图还需要添加文字、注释、引线、标签等信息，以便于理解和识别。
用户可以通过EPLAN电气设计软件提供的工具，在电路图上添加这些辅助信息。
4. 生成清单：EPLAN电气设计软件支持自动生成电气元件清单，用户只需点击相应的按钮，即可生成清单，并导出到Excel或其他格式的文件中。
Eplan功能简介(全面)
EPLAN功能简介作为电气计算机辅助设计时代的先锋，自1984年以来，EPLAN一直是为电气规划,工程设计和项目管理领域提供智能化软件解决方案和专业化服务的全球标志型企业.EPLAN产品家族不仅有领导全球市场,现已成为工业电气设计世界标准的CAE系列软件，还包括对电气控制柜进行3D设计的EPLA N Cabinet，用于流体工程的EPLAN Fluid和过程工业的EPLAN PPE等产品。
EPLAN Electric P8无可匹敌的速度和变化：宏变量技术。
这种新型的宏变量技术能够大大减少设计时间并使用户避免繁重的重复性工作。
所有的局部电路都能够以宏的形式创建并在宏中创建和保存变量。
这样，正确尺寸的电路就可以在几秒钟的时间内被选出。
这些宏很容易管理,电路的修改和重新设定尺寸已经从新的项目中免除。
由于具有这种新的技术,在试用版用户进行的测试中显示出可以节省多达50 ％的时间。
轻松整合:最后时刻的更改也能应付自如，很少有项目可以逃脱在最后时刻进行更改的命运。
通过EPLAN Electric P8,这样的修改可以通过选择适当的变量而得到可靠的集成，而无须再重新进行设计。
这样，数据记录可以始终保持一致,潜在的错误源可以被减少到最少。
两全其美:"面向图形”结合”面向对象" ,是面向图形还是面向对象？在过去，CAE系统的用户需要在这两种工作方法之间作出选择。
EPLAN Electric P8为用户提供了在面向图形和面向对象的方法间进行切换的自由—-该特点也非常的实用，因为基于图形的工作方法通常比较适合项目的开始阶段,而面向对象的方法经常在后期才会显露出它的重要作用.新的系统认可了这一事实，允许用户在同一个项目中简单地进行切换。
简易数据交换：从设计部到办公室,每一个EPLAN记录都可以被传送到Excel表格形式。
这样，这个系统就成为了一个支持与其他IT系统进行简易数据交换的通用工具—-这样就确保在CAE领域之外具有一致的数据库.另外，通过加速从最初设计到最终产品之间的各个过程，这一解决方案还允许更快地处理大批量的数据。
