烟道的设计要求及安装标准
住宅烟道规范
住宅烟道规范住宅烟道规范是指住宅建筑物内的烟道设计、施工和使用中应遵守的规范和要求，主要用于保证住宅安全、防止火灾和排除室内烟气。
一、烟道设计1. 烟道应符合国家建筑标准，满足排烟要求。
烟道的位置、布置和尺寸应满足实际需要，确保每个房间燃烧器的排气和烟气都能顺利排出。
2. 烟道应与住宅建筑物的结构相连接，墙体、楼板和屋顶等部位应与烟道进行密封，避免烟气泄漏和火灾隐患。
3. 烟道应具备耐高温和耐腐蚀的性能，采用耐火材料进行施工。
烟道内壁应光滑，不得有纵横交错的凹凸面，以保证烟气排放畅通。
二、烟道施工1. 烟道在施工时应遵循工艺流程，严格按照设计要求进行施工，确保烟道的质量。
2. 烟道的施工材料应符合国家标准，不得使用劣质材料。
施工中应注意精细施工，确保每个工艺环节的质量。
3. 烟道施工过程中应严格遵守施工安全规范，加强施工现场管理，确保安全施工。
三、烟道使用1. 住宅内的燃烧器和烟道的使用应符合使用说明书和相关规范要求。
使用时应注意燃烧器的清洁和维护，定期对烟道进行检查。
2. 使用燃气燃烧器时应保持好通风环境，燃气燃烧器应设有室外或室内适当位置的排风设备，以排除产生的烟气。
3. 禁止私拉乱接烟道管线，烟道管线不得遭受机械损伤和破坏。
4. 如发现烟道存在堵塞或损坏情况，应及时修复和清理，确保烟道畅通。
综上所述，住宅烟道规范是为了保障住宅使用安全而制定的一系列规范和要求。
烟道的设计、施工和使用应严格按照规范操作，确保烟道的质量和安全性能，减少火灾和烟气对室内空气质量的影响，保障居民的生命财产安全。
同时，居民在使用燃烧器时也应遵守相关规范，保持燃烧器和烟道的良好状态，及时维护和清理烟道，确保烟气排放畅通。
住宅烟道规范对于建设安全和舒适的居住环境起到了重要的作用。

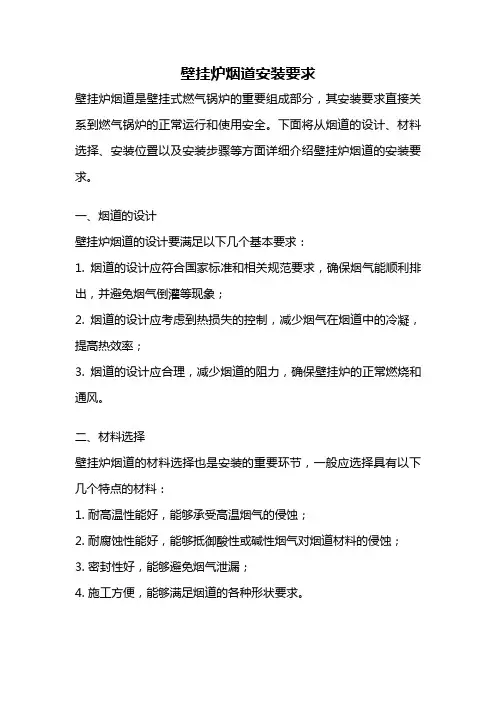

壁挂炉烟道安装要求
壁挂炉烟道安装要求壁挂炉烟道是壁挂式燃气锅炉的重要组成部分，其安装要求直接关系到燃气锅炉的正常运行和使用安全。
下面将从烟道的设计、材料选择、安装位置以及安装步骤等方面详细介绍壁挂炉烟道的安装要求。
一、烟道的设计壁挂炉烟道的设计要满足以下几个基本要求：1. 烟道的设计应符合国家标准和相关规范要求，确保烟气能顺利排出，并避免烟气倒灌等现象；2. 烟道的设计应考虑到热损失的控制，减少烟气在烟道中的冷凝，提高热效率；3. 烟道的设计应合理，减少烟道的阻力，确保壁挂炉的正常燃烧和通风。
二、材料选择壁挂炉烟道的材料选择也是安装的重要环节，一般应选择具有以下几个特点的材料：1. 耐高温性能好，能够承受高温烟气的侵蚀；2. 耐腐蚀性能好，能够抵御酸性或碱性烟气对烟道材料的侵蚀；3. 密封性好，能够避免烟气泄漏；4. 施工方便，能够满足烟道的各种形状要求。
三、安装位置壁挂炉烟道的安装位置要合理确定，一般应满足以下要求：1. 烟道应尽量靠近壁挂炉的燃烧室，减少烟气在烟道中的冷凝；2. 烟道应远离易燃易爆物品，确保使用安全；3. 烟道应远离窗户、门等通风口，避免烟气进入室内。
四、安装步骤壁挂炉烟道的安装步骤包括以下几个环节：1. 准备工作：确定烟道的设计方案，选择合适的材料，准备所需工具和材料；2. 安装烟道支架：根据设计方案，在墙壁上安装烟道支架，确保其牢固稳定；3. 安装烟道管道：按照设计方案，将烟道管道连接起来，并通过支架固定，确保烟道的畅通和密封；4. 安装烟囱：根据设计方案，安装烟囱并与烟道管道连接，确保烟气能够顺利排出；5. 连接壁挂炉和烟道：将壁挂炉与烟道管道连接起来，并通过密封材料确保连接处密封；6. 检查和测试：完成烟道的安装后，进行检查和测试，确保烟道的安装质量和安全性。
总结起来，壁挂炉烟道的安装要求包括烟道的设计、材料选择、安装位置和安装步骤等方面。
只有在合理设计、选用适当材料、正确安装的前提下，壁挂炉烟道才能正常工作，确保燃气锅炉的正常运行和使用安全。
住宅烟道标准
住宅烟道标准
住宅烟道标准通常涉及建筑、消防、安全等方面的规定，以确保住宅中的烟道设计、建造和使用符合安全和卫生标准。
以下是一般性的住宅烟道标准：
1. 建筑设计规范：烟道设计需要符合当地建筑设计规范和建筑法规。
这些规范可能涉及烟道的位置、尺寸、高度、结构等方面的要求，以确保住宅的整体安全性和建筑物的结构稳定性。
2. 建筑消防规范：烟道必须符合相关的建筑消防规范，以确保在火灾情况下，烟气能够迅速、有效地排出建筑物，减少火灾对人员和财产的危害。
3. 烟道系统规范：烟道系统包括烟道、通风系统、烟气排放口等组成部分。
相应的规范应确保这些系统的设计和建造符合标准，保障室内空气质量和火灾时的疏散通道。
4. 烟囱安装规范：如果住宅使用燃气、燃油或固体燃料，烟囱的设计和安装需要遵循相应的规范，以确保烟气排放的安全和环保。
5. 材料和施工规范：烟道的建造需要使用符合标准的材料，并按照相关的施工规范进行。
这包括烟道内壁的防火材料、通风系统的材料等。
6. 烟道维护规范：住宅烟道的维护也是重要的，规范可能包括定期清理烟道、检查通风系统和烟囱、确保烟道畅通等内容，以确保系统的长期有效性。
请注意，具体的标准和规范可能因国家和地区而异，因此在设计和建造住宅烟道时，需要遵循当地的法规和标准，以确保建筑物的安全和合规性。
在实际工程中，建议咨询专业的建筑设计师、工程师或当地建筑管理机构，以获取最准确和最新的规范要求。

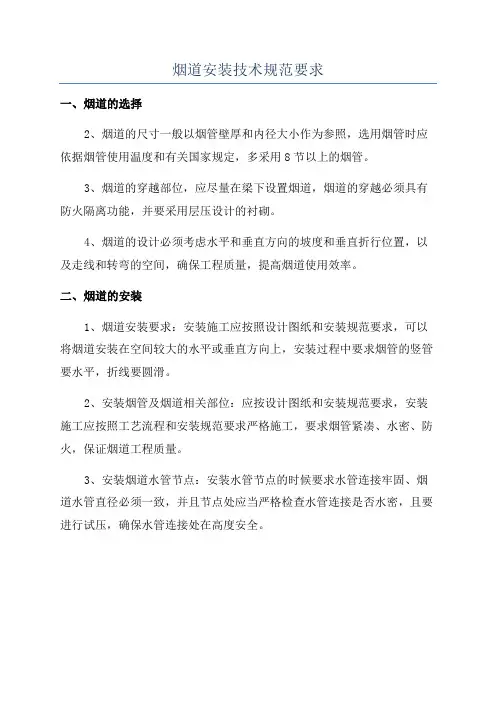

烟道安装技术规范要求
烟道安装技术规范要求
一、烟道的选择
2、烟道的尺寸一般以烟管壁厚和内径大小作为参照，选用烟管时应依据烟管使用温度和有关国家规定，多采用8节以上的烟管。
3、烟道的穿越部位，应尽量在梁下设置烟道，烟道的穿越必须具有防火隔离功能，并要采用层压设计的衬砌。
4、烟道的设计必须考虑水平和垂直方向的坡度和垂直折行位置，以及走线和转弯的空间，确保工程质量，提高烟道使用效率。
二、烟道的安装
1、烟道安装要求：安装施工应按照设计图纸和安装规范要求，可以将烟道安装在空间较大的水平或垂直方向上，安装过程中要求烟管的竖管要水平，折线要圆滑。
2、安装烟管及烟道相关部位：应按设计图纸和安装规范要求，安装施工应按照工艺流程和安装规范要求严格施工，要求烟管紧凑、水密、防火，保证烟道工程质量。
3、安装烟道水管节点：安装水管节点的时候要求水管连接牢固、烟道水管直径必须一致，并且节点处应当严格检查水管连接是否水密，且要进行试压，确保水管连接处在高度安全。
烟道的设计要求和安装标准
烟道的设计要求及安装标准时间：2011-03-31来源：未知作者：admin点击： 212次导读：一、烟道的设计要求： 1、条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。
2、烟道如穿过楼板，则在根部做混凝土挡坎，挡坎高度为高出厅一、烟道的设计要求：1、条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。
2、烟道如穿过楼板，则在根部做混凝土挡坎，挡坎高度为高出厅房楼板标高200。
3、烟道出屋面的部分及风帽必须做成钢筋混凝土整体结构。
4、成品烟道高度与楼层高度一致，烟道必须在楼板位置接缝。
5、烟道的布置方面，如果对外立面没有影响，可以考虑布置在室外，这样，既可以增加房间的使用面积，也可减少厨卫漏水隐患。
二、烟道的设计要求及安装标准：1、烟道由下向上逐层安装，特别要注意核对烟道型号和楼层。
严格按产品型号代号的标记，按顺序安装，安装时绝对不能错装。
2、烟道必须在楼板处接缝安装，上下管道之间的接缝用水泥砂素灰做好密封，管道与楼板间隙用C20细石混凝土填塞，并浇注C20混凝土坎（坎厚80，坎顶标高较厅房楼板标高高200），每层排风道要做承托处理（烟道下端预埋铁件，在楼板处焊接角钢承托）。
3、烟道安装后，必须用C20细石混凝土灌实烟道与墙面的间隙，如间隙过小，则应在安装烟道前，将墙面抹灰，防止烟道万一漏烟串过墙面。
4、施工时不允许异物投入烟道中，烟道施工安装过程中，管口应采取遮蔽措施，直到安装接口件时再拆除。
遮蔽为薄壁水泥砂浆时，厂家应在其表面预埋铁丝，方便拆除时外拉，以免造成拆除时薄壁掉入烟道。
5、为规和方便厨房烟道与排油烟机的连接，管道厂家应提供专用的排风道进风口接口件，供施工单位在厨房抹灰时嵌埋。
6、注意首层烟道的沉降，要注意确保首层烟道与建筑共同沉降。
7、清洗烟道表面时，烟道与墙面之间应挂网，防止接缝处开裂。
排烟道工程技术交底
排烟道工程技术交底引言概述：排烟道工程技术交底是指在建筑工程中，对排烟道的设计、安装和维护等技术要求进行详细说明和交流的过程。
它是确保排烟系统正常运行和保障建筑安全的重要环节。
本文将从五个大点来阐述排烟道工程技术交底的相关内容。
一、排烟道的设计要求1.1 确定排烟道的位置和布局1.2 确定排烟道的尺寸和截面形状1.3 确定排烟道的材料和防火性能1.4 确定排烟道的连接方式和密封性能1.5 确定排烟道的施工工艺和质量要求二、排烟道的安装要求2.1 确保排烟道的安装位置和高度符合规范2.2 确保排烟道的连接方式和密封性能符合要求2.3 确保排烟道的施工工艺和质量符合标准2.4 确保排烟道的支撑和固定方式可靠稳定2.5 确保排烟道的防火性能和热工性能符合要求三、排烟道的维护要求3.1 定期清理排烟道内的积灰和杂物3.2 定期检查排烟道的连接和密封情况3.3 定期检测排烟道的防火性能和热工性能3.4 定期维修和更换排烟道的损坏部件3.5 定期进行排烟道的性能测试和评估四、排烟道的运行要求4.1 确保排烟道的正常通风和排烟功能4.2 确保排烟道的防火和热工性能稳定可靠4.3 确保排烟道的运行过程中不产生漏风和漏烟4.4 确保排烟道的运行过程中不产生积灰和杂物4.5 确保排烟道的运行过程中不产生异味和噪音五、排烟道的应急处理要求5.1 确保排烟道的应急关闭和启动控制可靠5.2 确保排烟道的应急疏散和救援通道畅通5.3 确保排烟道的应急维修和更换措施有效5.4 确保排烟道的应急演练和培训计划完善5.5 确保排烟道的应急处理记录和报告及时完备总结：排烟道工程技术交底是确保排烟系统正常运行和保障建筑安全的重要环节。
在设计、安装、维护、运行和应急处理过程中，需要注意排烟道的位置、布局、尺寸、材料、连接方式、施工工艺、质量要求、防火性能、热工性能、清理、检查、维修、更换、运行功能、应急关闭、启动控制、疏散通道、救援通道、应急维修、更换措施、演练计划、培训计划、处理记录和报告等方面的要求。
烟道的设计要求及安装标准
烟道的设计要求及安装标准烟道的设计要求及安装标准烟道的设计要求：1.如果条件允许，首层可以不做成品烟道，而是在二层楼板烟道位置做成局部降板（降低500mm左右），做成首层现浇钢筋混凝土烟道。
2.如果烟道穿过楼板，则在根部做混凝土挡坎，挡坎高度应高出厅房楼板标高200mm。
3.烟道出屋面的部分及风帽必须做成钢筋混凝土整体结构。
4.成品烟道高度与楼层高度一致，烟道必须在楼板位置接缝。
5.烟道的布置方面，如果对外立面没有影响，可以考虑布置在室外，这样既可以增加房间的使用面积，也可减少厨卫漏水隐患。
烟道的安装标准：1.烟道必须由下向上逐层安装，特别要注意核对烟道型号和楼层。
严格按产品型号代号的标记，按顺序安装，安装时绝对不能错装。
2.烟道必须在楼板处接缝安装，上下管道之间的接缝用水泥砂素灰做好密封，管道与楼板间隙用C20细石混凝土填塞，并浇注C20混凝土坎（坎厚80mm，坎顶标高高出厅房楼板标高200mm）。
每层排风道要做承托处理（烟道下端预埋铁件，在楼板处焊接角钢承托）。
3.烟道安装后，必须用C20细石混凝土灌实烟道与墙面的间隙。
如果间隙过小，则应在安装烟道前，将墙面抹灰，防止烟道万一漏烟串过墙面。
4.施工时不允许异物投入烟道中。
烟道施工安装过程中，管口应采取遮蔽措施，直到安装接口件时再拆除。
遮蔽为薄壁水泥砂浆时，厂家应在其表面预埋铁丝，方便拆除时外拉，以免造成拆除时薄壁掉入烟道内。
5.为规范和方便厨房烟道与排油烟机的连接，管道厂家应提供专用的排风道进风口接口件，供施工单位在厨房内抹灰时嵌埋。
6.注意首层烟道的沉降，要注意确保首层烟道与建筑共同沉降。
7.清洗烟道表面时，烟道与墙面之间应挂网，防止接缝处开裂。
Regarding the design standards for flues。
both the "Trial Standards for Residential Design in Guangzhou" issued in 1997 and the "Residential Design Standards" promulgated by the Ministry of n in 1999 require the design of dedicated flues。
烟道参照规范标准最新
烟道参照规范标准最新烟道作为建筑物中的重要组成部分，承担着排放烟气和有害气体的重要任务。
随着环保意识的增强和建筑技术的发展，烟道的设计、施工和维护都需要遵循一系列严格的规范标准。
以下是最新的烟道参照规范标准概述：1. 设计规范：- 烟道的设计应符合国家和地方的建筑规范，确保其结构安全、稳定。
- 烟道的尺寸、形状和材料应根据建筑物的规模、用途和烟气排放量来确定。
- 应考虑烟道的隔热性能，防止热量损失和对周围环境的影响。
2. 材料选择：- 烟道材料应具有良好的耐热性、耐腐蚀性和足够的强度。
- 常用的材料包括不锈钢、镀锌钢板、陶瓷等，具体选择应根据烟道的工作环境和预期寿命。
3. 施工标准：- 施工过程中应严格按照设计图纸和施工规范进行，确保烟道的安装质量。
- 施工人员应具备相应的资质和经验，以保证施工的专业性。
4. 安全要求：- 烟道的设计和施工应确保人员安全，避免烟气泄漏和火灾风险。
- 应设置必要的安全装置，如防火门、烟气检测系统等。
5. 环保标准：- 烟道排放的烟气应符合环保法规的要求，减少对环境的污染。
- 应采取有效的净化措施，如安装烟气净化设备，以降低烟气中的有害物质排放。
6. 维护和检测：- 定期对烟道进行检查和维护，确保其正常运行和排放效率。
- 应制定详细的维护计划和应急预案，以应对可能出现的故障和紧急情况。
7. 法规遵循：- 遵守国家和地方的相关法律法规，包括建筑法、环保法等。
- 及时更新和了解最新的法规变化，确保烟道的合规性。
8. 用户指导：- 提供详细的用户手册和操作指南，指导用户正确使用和维护烟道。
- 定期对用户进行培训，提高其对烟道使用和维护的认识。
通过遵循上述规范标准，可以确保烟道的安全、高效和环保运行，同时也保障了使用者和周围环境的安全。
随着技术的进步和法规的更新，这些标准也会不断进行调整和完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟道的设计要求及安装标准时间：2011-03-31来源：未知作者：admin点击：212次导读：一、烟道的设计要求：1、条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。
2、烟道如穿过楼板，则在根部做混凝土挡坎，挡坎高度为高出厅一、烟道的设计要求：1、条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。
2、烟道如穿过楼板，则在根部做混凝土挡坎，挡坎高度为高出厅房楼板标高200。
3、烟道出屋面的部分及风帽必须做成钢筋混凝土整体结构。
4、成品烟道高度与楼层高度一致，烟道必须在楼板位置接缝。
5、烟道的布置方面，如果对外立面没有影响，可以考虑布置在室外，这样，既可以增加房间的使用面积，也可减少厨卫漏水隐患。
二、烟道的设计要求及安装标准：1、烟道由下向上逐层安装，特别要注意核对烟道型号和楼层。
严格按产品型号代号的标记，按顺序安装，安装时绝对不能错装。
2、烟道必须在楼板处接缝安装，上下管道之间的接缝用水泥砂素灰做好密封，管道与楼板间隙用C20细石混凝土填塞，并浇注C20混凝土坎（坎厚80，坎顶标高较厅房楼板标高高200），每层排风道要做承托处理（烟道下端预埋铁件，在楼板处焊接角钢承托）。
3、烟道安装后，必须用C20细石混凝土灌实烟道与墙面的间隙，如间隙过小，则应在安装烟道前，将墙面抹灰，防止烟道万一漏烟串过墙面。
4、施工时不允许异物投入烟道中，烟道施工安装过程中，管口应采取遮蔽措施，直到安装接口件时再拆除。
遮蔽为薄壁水泥砂浆时，厂家应在其表面预埋铁丝，方便拆除时外拉，以免造成拆除时薄壁掉入烟道内。
5、为规范和方便厨房烟道与排油烟机的连接，管道厂家应提供专用的排风道进风口接口件，供施工单位在厨房内抹灰时嵌埋。
6、注意首层烟道的沉降，要注意确保首层烟道与建筑共同沉降。
7、表面时，烟道与墙面之间应挂网，防止接缝处开裂。
对于烟道的设计规范，1997年出台的《广州市住宅设计试行规范》和建设部1999年颁布的《住宅设计规范》均要求设计专用烟道。
《民用建筑设计通则》还规定，烟道伸出屋面高度不低于米。
但广州对此规定的执行情况不一，设计水平也参差不齐。
例如，1997年，甚至2000年以后新建的不少楼盘为节省建筑成本，或为了外立面更漂亮，根本没有设计烟道，每户的油烟直接从厨房排到户外。
这种油烟排房方式在十字形、蝶式住宅中会造成更大的污染。
尽管有的楼盘最后补建了烟道，但影响了楼盘外立面，排烟效果也不佳。
一些建了烟道的住宅设计的烟道类型单一，多为竖向单烟道，这种烟道的局限之处就是容易造成油烟倒灌、串味，尤其是多台抽油烟机共同工作时，倒灌则更为严重。
另外，一些楼盘为了增大厨房面积，缩小了竖向烟道的横截面积，并且没有机械排烟装置，以至排烟系统流量很小，造成排烟不畅，尤其是一些高层住宅，在此方面均没有达到设计标准。
烟道设计有待改进记者向住宅建筑方面的专家了解到，目前楼盘普遍采用的竖向烟道自然通风的作用力主要依靠室内外空气温差形成的热压，室外气温越低热压越大。
但在室内气温低于室外气温的夏季，这种烟道就不能形成自然通风所需的作用力，因此楼盘在设计烟道时需留有安装排气机械的位置和条件。
另外，烟道设计时忽略抽油烟机静压，认为只是热压作用使得烟气从室内排至大气，各住户抽油烟机的流量相等，但事实并非如此。
这是由于现在国内外生产的抽油烟机流量大、风压高，烟气从室内经过烟道排至室外所依靠的动力主要是抽油烟机提供的压力，而热压所起的作用很小。
因此，抽烟机工作时，会形成旋涡和局部压强增大，当烟气在烟道内流动时进入其他层的烟道口，就会发生串味和排气不畅。
此外，烟道的横截面不足，在施工中有异物阻塞等原因也会造成排气不畅。
像这种设计差的烟道，会造成大量有害气体和油烟滞留在楼房之间，污染小区的空气。
另一方面，有害气体会随气流和风从窗户倒灌进住户的家里，造成室内空气污染，令居民的生活受到污染。
就此问题，一个切实可行的解决方法是：在抽油烟机与烟道之间的适当位置，增设一道密封功能好的风动闸门，闸门在动力的作用下自动开放，不用时自动关闭，以有效地隔断烟道的异味进入厨房。
并在竖井上方安装排油烟风机，只要安装一个联动控制线路，就可使屋顶风机和用户抽油烟机同步运行。
□链接·烟道类型单烟道式单烟道式烟道由一个简单的矩形烟管构成，垂直穿越各层住宅，在每层住宅中留有一个连接抽油烟机的进风口，底层由一个补风口补气。
其原理是各层烟气在抽油烟机的推动下，将油烟排入烟道中，由于烟气温度的作用，在烟道中产生上升浮力，从出屋面的出风口将烟气排出。
主次式主次式烟道截面上由两个并列矩形烟管构成，垂直穿越各楼层。
次烟道在住宅每层中设一连接排油烟机的进风口，次烟道与主烟道距进风口一定距离处相汇，主烟道底层有一补风口。
其原理是通过抽油烟机将烟气推入次烟道中，用抽油烟机推动力和油烟温度上浮力使油烟上升一段距离后再进入主烟道排出屋面。
这样由于烟气始终向上运动，避免了烟气产生的倒灌和串味现象。
变压式变压式烟道则将各层的烟道做成不同的截面形式，下层烟道通过主次烟道排气，而靠近屋面的烟道如同单烟道的作用，直接将油烟排入烟道排出。
变压式烟道的目的也是试图通过改变烟道的截面形式，利用烟气流动的各种物理规律，使气流保持向上的运动，最大程度防止烟气倒灌和互串。
止逆阀式止逆阀式烟道则是在单管烟道上的各层进风口处，加装一个兼有抽油烟机接口作用的复杂防气流逆行的止逆阀，迫使烟气向烟道单向运动，从而解决烟气互串的问题。
变压式烟道属建设部推广产品，在实际使用过程，还将得到进一步的改良。
□记者手记变压烟道将成趋势一位建筑专家告诉记者，变压式止逆烟道已能有效解决烟道倒灌和串味问题，建设部已发文，要求在住宅建筑中推广使用这种烟道。
据介绍，这种烟道能通过改变烟道的截面形式和风帽结构，利用烟气流动的物理规律，使气流保持向上运动，保证各楼层烟道口处风压为负压或在0压左右，有效排放油烟。
未来住宅的通风系统设计，将重点解决烟风道技术问题，研究开发新型专用的烟风道系统和接口配件，形成完整的竖向排烟气的成套技术产品。
像多层住宅变压式共用排气管道技术，就是充分利用空气动力学动压与静压转换的流通截面的大小，消除了气幕的阻滞作用和在特定位置完成动压与静压的转换，使不开抽油烟机的厨房排气口处静压很小，呈负压状态形成抽力而消除串气现象。
山东省建筑标准设计图集（L09J106）一、适用范围本图集适用于45层以下的多层和高层住宅厨房的机械排油、排烟、卫生间机械排气、烟道油污排放和烟道防火。
二、编制依据1、本图集根据中华人民共和国大陆地区实际情况，由山东桓台麦丰住宅烟道厂编制。
2、根据重庆市巴南区麦丰住宅烟道厂专利编制。
3、《房屋建筑制图统一标准》（GBJ1-86）4、《建筑设计防火规范》（GBJ16-87）5、《高层民用建筑设计防火规范》（GB50045-95）6、《建筑抗震设计规范》（修订版）（GB50045-95）7、《住宅厨房排风道》（JG/T3004-1998）8、《变压式油烟气、油污集中排放烟道企业产品标准》（Q/MFC1-2006）三、背景技术（以往变压式烟道的缺陷）1、首先是在导向管的底部存在积油死角，长期使用会有大量的油污贮积，得不到排泄，稍有不慎容易引发火灾；2、其次是导向管是附于主烟道内壁上的，是以一侧内壁为依托围出来的一截管道，它与其余各侧内壁没有支撑连接关系，这样一方面导向管的通气量相对较小，另一方面主烟道的管道体也存在对外来重压承载不足的缺陷；3、再次就是烟道长期使用，会有大量的油污随管壁流到底楼楼层烟道底部沉积起来，现有的烟道都没有设计相应的清洗结构，存在一定的火灾安全隐患。
四、MFC变压式油烟气、油污集中排放（防火）系统特点1、本系统取得了国际专利，采用了自由落体重力学和空气动力学以及物质密度学原理。
2、本系统烟道采用的导流道改变了以往变压式烟道管体来自外来重压承载不足的缺点。
3、本系统在导流管的下端设计了漏油点，根据自由落体重力学和物质密度学原理，当油烟机工作时，油烟机排放的气流会使导流管内积累的油渣通过漏油孔排放下落；当油烟机停止工作时，导流管垂直面上的油渣会流下来堵住漏油孔，可防止楼层下面的油烟味串进导流管，消除串烟串味的现象。
4、当用户油烟机排放的油烟在烟道内部流动时，流到变压板处就会形成动压和静压的转换，使不开油烟机的厨房进风口处压力下降，消除串烟串味的现象。
5、本系统在底楼设计了节油清洗通道，通过定期清洗，防止烟道内越聚越多的油渣引发火灾。
五、油烟气排放系统与型号1、本油烟气集中排放系统由排油烟机（排风扇）、联接器、MFC垂直排油烟道、屋顶风帽、楼底节油清洗通道五部分组成，形成系统。
2、MFC排油烟道有三种型号供设计选用：（1）MFC-A型适用于各类型的住宅卫生间；（2）MFC-B型适用于各类型的住宅厨房；（3）MFC-C型适用于厨房与卫生间毗连的油烟气排放。
3、B150联接器为自动关闭百叶式，可防止废气导灌。
4、风帽由底板引风板负压板盖板四部分组成，可工厂或工地预制，现场组装。
5、采用MFC型烟道作卫生间排气时应配吊顶式自封排气扇或隔墙式自封排气扇。
6、MFC型烟道标准长度为L3000mm，也可根据住宅层高相应增减。
7、七层以下住宅的风帽采用砌体，M5水泥砂浆砌筑，七层以上住宅的风帽采用C 20混凝土，壁厚100mm，内配Φ6＠200双向钢筋或玻纤网，现场浇筑。
六、材料1、MFC型烟道采用低碱增强水泥砂浆，配孔径10×10mm的抗碱玻璃纤维网格布，经28天自然养护制成薄壁矩形烟道，壁厚为10mm。
2、盖板引风板负压板为C20细石混凝土，内加孔径10×10的抗碱玻璃纤维网格布预制。
3、楼底节油清洗管由Φ120PVC管制成。
七、质量标准1、内外表面应光滑平直，不得有凹凸不平和麻面（小于总面积的1/20）及裂缝等现象，拐角处做成圆角。
2、烟道二个端部应方正平直，截面对角线误差≤3mm，壁厚≤2mm，侧向弯曲≤4m m，长度误差≤4mm，并不得有扭曲现象。
3、楼底节油清洗管楼底烟道相连通，平时必须密封。
4、导流管漏油点必须≤5.0mm。
5、强度：轴压力承载设计P≥25KN，抗弯强度承载力设计值Pf≥4KN，构件壁厚冲动力Ft≥mmp，轴压破坏承载力P>38kN。
6、烟道耐火极限≥1小时，耐火极限测定方法按GB9978规定的方法进行。
八、施工安装1、成品验收后应堆放在平整的场地上，堆放高度不超过6层。
2、垂直运输烟道时烟道应采取保护措施并必须两点起吊。
3、烟道安装顺序应为自下而上逐层安装。
4、安装MFC型烟道应在烟道安装处的楼板上预留比烟道外包尺寸大50mm的安装孔。
