1W AC转DC单双路输出超小型模块
腾达电源 TDPOWER TA5 WxDx 系列 AC-DC 电源说明书
产品特点▶宽压输入85～265VAC,100～370VDC,47～400Hz▶高可靠性,高精度稳压输出,低纹波噪声▶满载使用功率最大5W,▶空载功耗低至0.1W,满载效率范围72%～80%▶满足单路/双路/双路隔离输出,隔离耐压≥2500VAC▶双路隔离输出时,两路输出之间隔离电压≥1000VDC▶输出过流保护,输出短路保护自恢复▶工作温度：-40℃～+85℃▶通过CE认证,符合 RoHS 标准▶CE-EMC: B-E191227380▶CE-LVD: B-E191227381应用范围▶TA5 WxDx系列电源是一款超小体积交直流两用电源模块，输入范围85～265VAC,100～370VDC，满载输出可满足最大5W,主路典型输出纹波30mV;空载功耗低至0.1W,效率范围72%～80%;满足单路/双路/双路隔离输出,隔离耐压≥2500VAC; 工作温度-40℃～+85℃; 输入欠压保护，过流保护，输出短路保护自恢复。
▶该系列广泛应用于物联网、AI设备、智慧城市、仪器仪表、电力、工控控制、办公及民用等行业中。
▶当应用有较高电磁兼容要求时，须参考本系列产品的EMC外围应用电路。
输入特性项目 说明输入电压范围 85～265VAC，短时间可抗280VAC电压冲击输入频率范围 47～400Hz推荐保险管 1A慢熔保险管待机功耗 低至0.1W输出特性项目说明输出电压精度Vo1≤±2%Vo2：“E”稳压版本≤±2%，“V”非稳压版本≈±5%线性调整率 ≤0.5%负载调整率 ≤1%温度系数 ≤0.02%/℃短路保护 长期短路保护，自恢复过流保护 ≥120%项目 说明隔离电压 ≥2500VAC,双路隔离输出之间隔离电压≥1000VDC 绝缘电阻 500VDC,≥100MΩ开关频率 典型65KHz工作温度范围 -40～85℃存储温度范围 -40～105℃存储湿度 ≤95%RH焊接温度 手工焊接350～400℃，时间≤5S 波峰焊接260±5℃，时间5～10S冷却方式 自然冷却 平均无故障工作时间 200000h 隔离电容 1000Pf 外壳材质及重量 塑壳,≈15gEMC特性EMI 传导骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS B（需外配电路） 辐射骚扰 EN55011(CISPR11) / EN55032(CISPR32，CLASS BEMS静电放电 IEC/EN61000-4-2辐射抗扰度 IEC/EN61000-4-3脉冲群抗扰度 IEC/EN61000-4-4（需外配电路） 浪涌抗扰度 IEC/EN61000-4-5（需外配电路） 传导骚扰抗扰度 IEC/EN61000-4-6（需外配电路） 电压暂降、跌落和短时中断抗扰度IEC/EN61000-4-11腾达电源TDPOWER TA5 WxDx 系列AC-DC 电源典型应用图图1 一般应用电路图2 EMC 解决方案外部电路元器件的典型值产品型号\ 元件FUSE MOV1 CX LDM LCM CY1,CY2 C1 C2TVSTAS5-5-WEDTT1A/250VMOV 为压电阻，推荐值HEL10D471KCX 为安规电容，104K/275~310VACLDM 为差模电感，推荐值为47UHLCM 为共模电感，推荐值为10mHY2:102M/250VAC105K/50V（三和瓷片电容）NXA470uF/16VP6KE6.8ATAS5-12-WEDTNXA220uF/25VP6KE15ATAS5-15-WEDTNXA220uF/25VP6KE18ATAS5-24-WEDTNXA100uF/35VP6KE27A图3 双路隔离输出典型应用腾达电源TDPOWER TA5 WxDx 系列AC-DC 电源结构图与PCB 封装图及引脚定义:备注：NP 为无管脚，NC 为空管脚包装信息：一盒60只，一箱15盒共900只。
工作温度高(环境-55 175

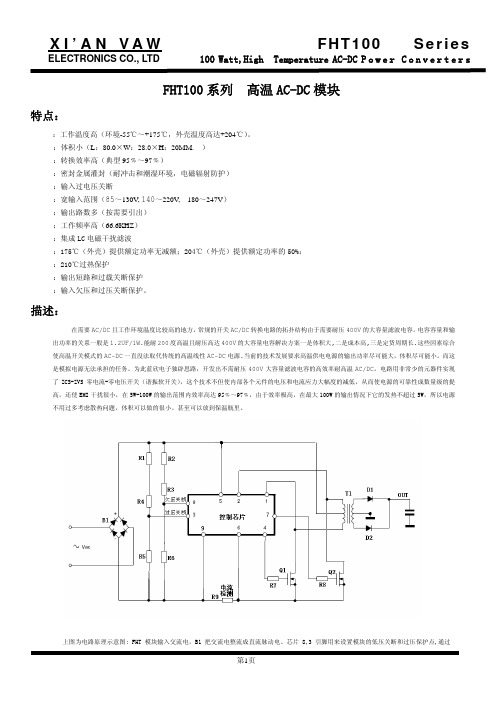

FHT100系列 高温AC-DC模块特点：：工作温度高（环境-55℃～+175℃，外壳温度高达+204℃）。
：体积小（L：80.0×W：28.0×H：20MM. ）：转换效率高（典型95﹪～97﹪）：密封金属灌封（耐冲击和潮湿环境，电磁辐射防护）：输入过电压关断：宽输入范围（85～130V, 140～220V, 180～247V）：输出路数多（按需要引出）：工作频率高（66.6KHZ）：集成LC电磁干扰滤波：175℃（外壳）提供额定功率无减额；204℃（外壳）提供额定功率的50%：：210℃过热保护：输出短路和过载关断保护：输入欠压和过压关断保护。
描述：在需要AC/DC且工作环境温度比较高的地方，常规的开关AC/DC转换电路的拓扑结构由于需要耐压400V的大容量滤波电容。
电容容量和输出功率的关系一般是1.2UF/1W.能耐200度高温且耐压高达400V的大容量电容解决方案一是体积大,二是成本高,三是定货周期长.这些因素综合使高温开关模式的AC-DC一直没法取代传统的高温线性AC-DC电源.当前的技术发展要求高温供电电源的输出功率尽可能大，体积尽可能小。
而这是模拟电源无法承担的任务。
为此蓝欣电子独辟思路，开发出不需耐压400V大容量滤波电容的高效率耐高温AC/DC。
电路用非常少的元器件实现了ZCS-ZVS零电流-零电压开关（谐振软开关），这个技术不但使内部各个元件的电压和电流应力大幅度的减低，从而使电源的可靠性成数量级的提高，还使EMI干扰很小，在5W-100W的输出范围内效率高达95﹪～97﹪，由于效率极高，在最大100W的输出情况下它的发热不超过5W，所以电源不用过多考虑散热问题，体积可以做的很小。
甚至可以放到保温瓶里。
上图为电路原理示意图: FHT模块输入交流电，B1把交流电整流成直流脉动电。
芯片8,3引脚用来设置模块的低压关断和过压保护点,通过R1,R2,R3,R4,R5,R6就可灵活的设置它的工作电压区间,在区间外的输入电压模块不工作以保护模块和使模块的工作状态最佳. 模块不工作时输入电流小于1MA。
AC-DC转换器的工作原理
AC/DC转换器的工作原理AC-AlternaTIngcurrent是交流的意思，DC-Directcurrent是直流的意思，AC/DC 变换是将交流变换为直流，AC/DC转换器就是将交流电变为直流电的设备，其功率流向可以是双向的，功率流由电源流向负载的称为“整流”，功率流由负载返回电源的称为“有源逆变”。
一：AC/DC转换器的工作原理-工作原理交流电转换为直流电称为整流，而直流电转换为交流电称为逆变。
逆变要比整流复杂得多。
常用的有两种方法，一种是先通过SPWM方式，调制出正弦波波形（如果方波也可以的话，这步可以省略），然后通过一个H桥切换输出电压极性，这要求H 桥的切换与SPWM电路同步，技术上较复杂但这种方式的效率好像很高，所以不少逆变器都是这种方式。
将直流电源转变为交流电使用的设备就是叫“逆变器”原理基本是将直流电送到用于逆变输出的三极管，利用接在该管子回路上的变压器等元器件对管子形成正反馈而使管子产生“震荡”电流（起振）而变为交流输出，如果需要比较“严格”的电流输出波形，则还要接入有关电子元器件，组成对输出波形进行整形的电路。
一般通过二极管整流电路或电子开关电路，都可将交流电转换为直流电。
AC/DC转换器的工作过程图整流电路，是将工频交流电转换为脉动直流电；滤波电路，将脉动直流中的交流成分滤除，减少交流成分，增加直流成分；稳压电路，采用负反馈技术，对整流后的直流电压进一步进行稳定。
1整流--即把交流调整成直流，换句话就是使交流的正玄波调整到的X轴上方。
但是现在还只是脉冲的。
主要元件是二极管。
整流方式：全波整流（桥式整流，有专门的元件或用4个二极管）、半波整流（x以下的波损失掉，电流不是连续的。
用一个二极管做）。
2滤波--把波形调整成平稳的直流（可用电容）另：根据需要的电压，可以在整流之前做变压。
一般来讲整流电路有如下几种方法：半波整流电路：半波整流就是利用二极管的单向导电性能，使经变压器出来的电压Vo只有半个周期可以到达负载，如下：单相桥式整流电路是最基本的将交流转换为直流的电路，在分析整流电路工作原理时，整流电路中的二极管具有单向导电性。
ZY_BKD-1W非稳压单输出隔离电源模块说明书
——————————————概述定压输入、非稳压单输出隔离电源模块效率高、体积小、可靠性高、耐冲击、隔离特性好，温度范围宽。
国际标准引脚方式，阻燃封装（UL94-V0），自然冷却，无需外加散热片，无需外加其他元器件可直接使用，并可直接焊接于PCB 板上。
适用于由开关电源或其他稳压源供电，对输出电压及纹波要求不高，小电流隔离和DC-DC 电压变换的场合，如大功率IGBT 驱动、纯数字电路、一般低频模拟电路、RS232、RS485、CAN-bus 隔离通讯系统等，电路结构为开环系统。
——————————————产品特性◆ 非稳压单输出； ◆ 效率高达84%； ◆ 1000VDC 隔离电压；◆ 外壳及灌封材料符合UL94-V0标准； ◆ 无需外加散热器；◆ 工作温度-40～+85℃；◆封装：DIP-28与国际、国内同类型产品PIN 对PIN 兼容； ◆ MTBF>100万小时；◆ 不适用于输入电压波动范围大于10%或对电压精度要求特别高的场合。
————————————产品应用◆ RS232、RS485/422、CAN-bus 等隔离通讯接口 ◆ 大功率IGBT 驱动◆ 纯数字电路、模拟前端隔离电路 ◆ 一般低频模拟电路 ◆ 运算放大器电源 ◆ ……—————————————订购信息广州致远电子股份有限公司型号 温度范围 封装ZY_BKD-1W-40℃—+85℃DIP———————————————————————————— 原理框图图 1 原理框图图1为模块内部原理框图，由一个高效率的双极型逆变器推动一个隔离变压器，在隔离变压器的次级得到一个电压，经肖特基二极管整流后输出直流电压。
其开关电源的工作方式使电源模块具有效率高、体积小、应用简单等特点。
修订历史版本日期原因Rev X1 2007-8-5 内部制定初稿Rev 1.0 2009-8-10 第一次发布销售与服务网络（一）广州致远电子股份有限公司地址：广州市天河区车陂路黄洲工业区3栋2楼邮编：510660传真：(020)38601859网址：新浪微博：ZLG-周立功（/ligongzhou）销售及技术支持：x86工控：销售电话：(020) 28267893 22644261 28267985 技术支持：(020) 28872451******************CAN-bus：销售电话：(020) 28872524 28872342 28872450 技术支持：(020) 22644381 22644382******************MiniARM及ARM工控：销售电话：(020) 22644261 28267985 28267893 技术支持：(020) 28872684 28872412**********************ZigBee及以太网：销售电话：(020) 28872524 28872342 28872450 技术支持：(020) 22644380 22644385***********************分析仪器：销售电话：(020) 28872453 28872569 技术支持：(020) 22644375**************串行通讯：销售电话：(020) 28872524 28872342 28872450 技术支持：(020) 28267800 22644385*************编程器：销售电话：(020) 28872453 28872569 技术支持：(020) 22644371**************无线通讯：销售电话：(020) 28872524 28872342 28872450 技术支持：(020) 22644386**********仿真器：销售电话：(020) 28872453 28872569 技术支持：(020) 22644360**************数据采集及iCAN：销售电话：(020) 28872524 28872342 28872450 技术支持：(020) 28267821***********楼宇自动化：销售电话：(020) 28872573技术支持：(020) 22644389 28267806***************************************电源产品：销售电话：(020)28267835 28267859技术支持：(020) 22644373 28267925************免费服务电话：400 888 4005销售与服务网络（二）广州周立功单片机科技有限公司地址：广州市天河北路689号光大银行大厦12楼F4邮编：510630传真：(020)38730925网址：电话：(020)38730916 38730917 38730972 38730976 38730977新浪微博：ZLG-周立功（/ligongzhou）广州专卖店地址：广州市天河区新赛格电子城203-204室电话：(020)87578634 87569917传真：(020)87578842 南京周立功地址：南京市珠江路280号珠江大厦1501室电话：(025) 68123901 68123902传真：(025) 68123900北京周立功地址：北京市海淀区知春路113号银网中心A座1207-1208室（中发电子市场斜对面）电话：(010)62536178 62536179 82628073传真：(010)82614433 重庆周立功地址：重庆市石桥铺科园一路二号大西洋国际大厦（赛格电子市场）2705室电话：(023)68796438 68796439传真：(023)68796439杭州周立功地址：杭州市天目山路217号江南电子大厦502室电话：(0571)89719480 89719481 8971948289719483 89719484 89719485传真：(0571)89719494 成都周立功地址：成都市一环路南二段1号数码科技大厦403室电话：(028)85439836 85437446传真：(028)85437896深圳周立功地址：深圳市福田区深南中路2072号电子大厦12楼电话：(0755)83781788（5线）传真：(0755)83793285 武汉周立功地址：武汉市洪山区广埠屯珞瑜路158号12128室（华中电脑数码市场）电话：(027)87168497 87168297 87168397传真：(027)87163755上海周立功地址：上海市北京东路668号科技京城东楼12E室电话：(021)53083452 53083453 53083496传真：(021)53083491西安办事处地址：西安市长安北路54号太平洋大厦1201室电话：(029)87881296 83063000 87881295传真：(029)87880865厦门办事处E-mail：***********************沈阳办事处E-mail：*************************目录1. 引脚信息 (1)2. 机械尺寸 (2)3. 电气参数 (3)3.1 ZY_BKD-1W特性参数 (3)4. 特征曲线图 (4)5. 电路连接 (5)5.1 ZY_BKD-1W系列电路连接 (5)6. 产品列表 (6)7. 声明 (7)1. 引脚信息●产品实物图图 1.1 ZY_BKD-1W实物图产品尺寸：长（L）*宽（W）*高（H），20*8.1*10mm。
DYXXSXX-1W
绝缘电阻（注 1）: 工作温度: 空载功耗: 平均无故障时间:
1000MΩ最小值 -30℃- +65℃ 20mW-80mW >100 万小时 工作频率
DC-DC 电源模块 DY-1W 系列
9
111
75%
12
83
75%
15
66
75%
3.3
303
70%
5
200
70%
9
111
75%
yaohua power®
DC-DC 电源模块 DY-1W 系列
DYXXSXX-1W系列产品
定电压输入，隔离非稳压单路输出 DC-DC 电源模块
该系列电源具有体积小、效率高、隔离性好、可靠性强等显著 特点。该产品广泛应用于工业、电力、仪表等行业。其适用于数字 信号处理电路及对电压稳定度要求不高的模拟电路，特别适用于分 布式电源供电系统及使用小功率电源供电的电路。
DIP14 GND / / / NC +V OV Vin
注: 产品尺寸都以 mm 为单位；所有引脚间距都为 2.54mm；其引脚Βιβλιοθήκη 度为 0.50mm。注意事项：
1、 负载情况：当该模块在绝对空载测试时，输出电压偏高很大。此时您只须带一个很小的负载(约满负载的 1％－2％)，输出电 压即刻降到标准范围内。建议用户长期使用时，所带负载为满载的 30％－80％此时性能最佳。若有空载使用情况 时，请带一个 20％左右的常负载。请注意选择合适功率的产品，以保证其工作在最佳状态。
生产基地：深圳市宝安 34-2 区黄金台工业区 10 栋 3 楼
传 真：0755-27671052-808/804
电 话：0755-27671051
单电感双路输出dcdc转换器研究及设计
授权使用:北京服学院(bjfzxy),授权号:d3c8f336-d150-4a0a-92cc-9e6d00a54851
下载时间:2011年1月16日
东南大学
硕士学位论文
单电感双路输出DC-DC转换器研究及设计
姓名:***
申请学位级别:硕士
专业:电子科学与技术
指导教师:***
20080408
单电感双路输出DC-DC转换器研究及设计
2.期刊论文朱潇挺.许伟伟.洪志良.ZHU Xiao-ting.XU Wei-wei.HONG Zhi-liang单电感双输出降压型DC-DC变换
器的设计-微电子学与计算机2009,26(1)
设计了一种利用单个电感实现双路输出的低电压降压型(Btlck)DG-DC变换器,提供200mA(1.8V)和400mA(1.2V)的带负载能力.引入平均电流控制模式,并采用了一种无损电流检测的方法.轻负载时电路工作在非连续电流模式(DCM)下.实现了片上补偿和片上软启动.采用TSMC 0.25grn CMOS混合信号工艺,版图面积2.2mm×2.2mm.
作者:乐忠明
学位授予单位:东南大学
1.期刊论文刘继宗.LIU Ji-zong连续导电模式下的单电感双输出开关变换器-通信电源技术2010,27(1)
文章系统地分析了单电感双输出DC-DC变换器结构,采用分时复用原理实现双路输出.由于电感共享,各输出支路间存在着严重的交叉影响.当输出支路严格工作在不连续导电模式(DCM)或伪连续导电模式(PCCM)下,可有效抑制交叉影响.文章首次提出了应用于连续导电模式工作的单电感双输出开关变换器的峰值电流-差模电压控制方法,在连续导电模式(CCM)下实现了几乎没有交叉影响的双路输出.
isolated AC TO DC Converters
该系列模块电源具有全球通用输入电压范围、交直流两用、高效率、低功耗、安全隔离、高可靠性20W，单路&正负双路&双正输出AC-DC模块电源◆全球通用电压输入：85～265VAC/100～375VDC◆低纹波、低噪声：75mv(Typ)◆输出短路保护，过流保护，内部防开环设计◆阻燃塑料外壳，符合UL94-V0◆3年质量保证等优点。
产品EMC性能好，满足CISPR22/EN55022。
产品广泛应用于工业控制、电力、通讯、仪器、仪表等领域中，当应用于电磁兼容比较恶劣的环境时必须参考应用电路。
产品功率降额曲线使用注意事项1、输入保险丝：由于产品内部没有保险丝，通常要在产品外部使用保险丝提供安全保护，以满足安全规范。
但是，由于保险丝管的电流承载能力是在环境温度为25℃进行测试的，而保险丝管的电流承载能力会受环境温度的影响，环境温度越高，电流承载能力越低，寿命越短。
在实际应用时，选取保险丝管应考虑保险丝管周围的环境温度。
2、输入端的浪涌保护：AC-DC模块电源失效大部分源于雷击，由于雷击、输入端的电压突变等引起的浪涌电压往往高达数千伏，这些异常电压通过电网传输到模块的输入端，不进行抑制就很容易导致模块失效，防雷处理对AC-DC模块电源来说非常重要。
一般的浪涌电压抑制器件基本可分为两大类：一种为撬棒（crow bar）器件，常用的如气体放电管；另一种为箝位保护器，常用的如压敏电阻（MOV）、瞬态电压抑制二极管（TVS）等。
三种器件各有优、缺点，对于高可靠的场合，我们推荐采用气体放电管与压敏电阻结合的方式，请见设计参考章节。
3、输出纹波和噪声的抑制/输出滤波电容的选择：产品在使用时，一般会在产品的输出端外加电容，可以进一步减小产品的输出纹波和噪声。
需要注意，输出端不宜加过大的电解电容，加大容量的电解电容可能会造成模块处于不断重启的保护状态，使输出电压不能建立；还有可能会导致产品在启动过程中出现比较高的输出过冲电压；另外，由于启动过程中，产品需要向输出端的外接电容充电，会造成上电启动电流加大，这时要求前级电源提供较高的瞬时功率且要求输入保险丝要有足够余量。
