Panel 相关知识简介
TFT元件的運作原理
VSD D VGS〈Vth G S D
(2)Vgs<Vth：訊號保持
S G D S CLC G com
D
S
G 1.TFT元件在閘極(G)給予適當電壓。當VGS小於起始電壓 時沒有感應出載子則通道成斷路。 2.故TFT元件可看成開關,當VGS>Vth則ON,當VGS<Vth則 OFF。
其餘： 其餘：
色彩 功耗 （向低功耗發展） 向低功耗發展） 輻射
TFT-LCD 模組結構
LCD Module
No. 1 部材名稱 金屬前框 可能材質/ 可能材質/購成製品 鋁材,不銹鋼板鍍鋅鋼板 包含液晶面板，上下偏光板 G-TCP，S-TCP控制基板 功能 保護及壓合液晶面板並 提供接地與屏蔽之功能 提供影像顯示之功能
Panel 相關知識簡介
LCD顯示器的整體模組圖
Panel部分即是液晶顯示模組LCM，它是整個液晶顯示器的 核心部分。它是一種將液晶顯示器件、連接件、積體電 路、PCB線路板、背光源、結構件配在一起的一體化組件
2
與Panel密切相關的指標
分辨率
分辨率是一个非常重要的性能指标。它指的是屏幕上水平和垂直方向所能够显示的点数(屏幕 上显示的线和面都是由点构成的)的多少，分辨率越高，同一屏幕内能够容纳的信息就越多。 对于一台能够支持1280x1024分辨率的CRT来说，无论是320x240还是1280x1024分辨率，都能够 比较完美地表现出来(因为电子束可以做弹性调整)。但它的最大分辨率未必是最合适的分辨率 ，因为如果17寸显示器上到1280x1024分辨率的话，WINDOWS的字体会很小，时间一长眼睛就容 易疲劳，所以17寸显示器的最佳分辨率应为1024x768。 但对LCD来说则不然。LCD的最大分辨率就是它的真实分辨率，也就是最佳分辨率。一旦所设 定的分辨率小于真实分辨率(比如说15寸LCD，其真实分辨率为1024x768，而WINDOWS中设定分 辨率为800x600)的话，将有两种显示方式。一是居中显示，只有LCD中间的800x600个点会显示 图象，其他没有用到的点不会发光，保持黑暗背景，看起来画面是居中缩小的。另一种是扩展 显示，这种方式会使用到屏幕上每一个像素，但由于像素很容易发生扭曲，所以会对显示效果 造成一定影响。所以说无论如何在选择 LCD 时要注意分辨率不是越大越好而是适当好用 选择LCD 时要注意分辨率不是越大越好而是适当好用。 选择 LCD时要注意分辨率不是越大越好而是适当好用
背光的種類
直下式背光構造圖
擴散片
Lamp
側光式背光構造圖
反射片
反射片
擴散片
Lamp
反射片
導光板
側光式背光源的構造
==== 將線光源變成面光源 ====
背光(B/L)模組介紹
上擴散片 燈管組 Lens×2 ×
燈管 Reflector 燈座蓋板
導光板 反射片 塑膠框
背光模組光學材料
上、下擴散片（diffuset） 使出射光均勻化 瑕疵模糊化（光的擴散）
液晶顯示原理
是依赖偏光板 和光線 LCD是依赖偏光板(片)和光線本 身。自然光線是朝四面八方随機 自然光線是朝四面八方随機 散的。 實際是一系 發散的。偏光板(片)實際是一系 非常细的平行 细的平行線 这些線 列非常细的平行線。这些線形成 張網，阻断不與這 與這些 一張網，阻断不與這些線平行的 所有光。 所有光。 正好與第一個偏 偏光板(片)的線正好與第一個偏 垂直， 光板(片)垂直，所以能完全阻断 那些已經偏光的光線 經偏光的光 那些已經偏光的光線。 只有两個偏光板 光線完全 只有两個偏光板(片)的光線完全 平行，或者光線本身已扭轉 平行，或者光線本身已扭轉到與 第二個偏光板(片)相匹配，光線 第二個偏光板 相匹配， 才得以穿透。 才得以穿透。
掃描線 信 號 線 S G D
RON ROFF
1.
TFT TFT ON 線 線
掃描線 線 TFT
2.
3.
RON ROFF
105
TFT & Pixel Array layout
S1 G1 G2 G3 TFT Source 線 Gate 線 液晶電容 儲存電容 Gm-1 Gm S2 S3 Sn-1 Sn
背光的種類與應用
直下式與側光式 單側入光 與 對側入光 與 平板LGP 與 多側入光
楔形LGP (Light Guide Panel – 導光板)
Monitor / TV ─ 高輝度、廣視角、大型化。 Notebook PC ─ 高效率/省電化、輕薄化。 衛星導航/車載裝置 ─ 高輝度、堅固性、耐候性。 掌上型裝置 ─ 小尺寸、輕薄化、省電化。 影像輸入裝置 ─ 特殊色度、輝度均齊度要求高。
TFT元件
液晶 加入電壓
保持電容
1.因TFT元件的動作類似一個開關(Switch)，液晶元件的 作用類似一個電容，藉Switch的ON/OFF對電容儲存的 電壓值進行更新/保持。 2.SW ON時信號寫入(加入、記錄)在液晶電容上，在以外 時間 SW OFF，可防止信號從液晶電容洩漏。 3.在必要時可將保持電容與液晶電容並聯，以改善其保持 特性。
2
液晶面板成品
3
背光模組
包含塑膠底盤、光學片、金 提供液晶面板顯示影像 屬後蓋、燈管模組 所需之光源 鋁板,不銹鋼板鍍鋅鋼板 提供電路基板之電磁屏 蔽,接地與保護之功能
4
電磁屏蔽殼體
Cross-section of color TFT LCD
玻璃基板 框膠 TFT 偏光板 Black matrix Color filter overcoat 共通電極 TAB 配向膜 液晶 儲存電容 畫素電極 偏光板 Driver LSI
單一畫素結構
A
TFT S D
A A’ A A’
G
儲存電容(Cs)
B
B’
B
B’
儲存電容
目的：降低TFT關閉時，因Cgs所引 起的 畫素電壓變化(Voltage Offset)。 Vg Source 線
Vs Gate 線 G D S Cst CLC Cgs
A A’
Com
Vg VS
儲存電容(Cs)
畫素電壓
TFT元件的運作原理
VSD D VGS > Vth G S D S G D S CLC G com
(1)Vgs>Vth：訊號讀取
D
S
G TFT元件在閘極(G)給予適當電壓(VGS>起始電壓Vth ,註), 使通道(a-Si)感應出載子(電子)而使得源極(S)汲極(D)導 通。 【註】：Vth 為感應出載子所需最小電壓 。
上 、 下 棱 鏡 片 （ prism sheet,lens 增加正面亮度 sheet） 對視角範圍管理 燈管及反射片 提供光源及光源反折射再利用 將燈管提供之入射光源，利用內部全反射 （多重反射）原理轉換成面光源 提供光線在導光板底部之反射面
對比度計算公式
视角
在传统的CRT显示器或电视机中，图像的显示是通过发光物体——磷来实现的，光线从这一层 向各个方向发射，只是强弱稍有不同而已。因此，你可以从一个很大的可视角范围来观看屏幕 ，无论从哪个角度去观察，显示的亮度、色彩都和正视效果相近。 LCD和其它大多数显示技术，都需要强的背景光线穿过液晶层或者其它显示层来形成图像，从 而完成图像的传递过程。LCD的特性决定了它所需的背景光是定向的。举一个形象的例子来说 ，就好比你手中握有一把吸管，它们的一端对准光源。如果你通过另一端直视吸管，你将会看 到光源射出的光线。但是如果你稍微移开眼睛，从其他的方向去看的话，你就无法观察到光线 了。LCD技术正是如此。虽然液晶分子并不象吸管一样是中空的，但是它们的有序排列阻止了 光线向其它方向发射。 为了解决视角问题，制造商们也想出了许多方法。直接在显示屏外面附加一层漫射膜是办法 之一，漫射膜可以将特定传播方向的光线散射向各个方向，从而增大可视角度。不过这种方法 只能达到一定程度的改善。另一种做法是改变通过液晶的电流方向来增大可视角度。电流不再 是从顶端流向底端，而是从侧面方向流过。这就使得液晶分子在水平方向上有序排列，从而增 大了传递光线的可视角度。这两种技术通常用在水平可视角度的改善上
液晶顯示原理
正是由這樣 這樣两 LCD正是由這樣两個相互垂直的 偏光板(片)構成，所以在正常情 况下應該阻断所有試圖穿透的光 况下應該阻断所有試圖穿透的光 應該阻断所有試圖 但是，由于两個偏光板 線。但是，由于两個偏光板(片) 了扭曲液晶， 之間充滿了扭曲液晶，所以在光 穿出第一個偏光板 線穿出第一個偏光板(片)后，會 被液晶分子扭轉 最后從 被液晶分子扭轉90度，最后從 第二個偏光板(片)中穿出。 第二個偏光板 中穿出。 若為液晶加一個電壓，分子又會 液晶加一個電壓，分子又會 個電壓 重新排列並完全平行，使光線 重新排列並完全平行，使光線不 再扭轉 所以正好被第二個偏光 再扭轉，所以正好被第二個偏光 板 (片 )檔 住 。 總之，加電将光線阻断，不加電 将光線阻断，不加電 使光線射出。 則使光線射出。擴散板S Nhomakorabeaacer
分光片
反射板
什麼是液晶
液晶是介於固態和液態之間，不但具有固態晶体光學特性， 液晶是介於固態和液態之間，不但具有固態晶体光學特性，又具 有液態流動特性。它的物理特性包括：黏性（ 有液態流動特性。它的物理特性包括：黏性（visco-sity）、 彈性（ 和極化性（ 彈性（elasticity）和極化性（polarizalility）。 其黏性和彈性，使其对于方向不同的作用力具有不同的效果，可 和 ，使其对于方向不同的作用力具有不同的效果， 最低的物理模型及產生自然偏轉現象。 實現流動自由能,最低的物理模型及產生自然偏轉現象。 極化性使液晶在受到外加電場作用時，很容易產生感應偶極性， 使液晶在受到外加電場作用時， 使液晶在受到外加電場作用時 很容易產生感應偶極性， 形成光電效應。 形成光電效應。 利用液晶的光電效應，籍由外部電壓的控制， 利用液晶的光電效應，籍由外部電壓的控制，再通过液晶分子的 折射特性，及對光線的旋轉能力来穫得亮暗情况，達到顯像目的。 折射特性，及對光線的旋轉能力来穫得亮暗情况，達到顯像目的。
Panel工作原理及其SPEC
Jan-13-05
PE-LCD教育训练讲义
3
什么是液晶
液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液 态流动特性。它的物理特性包括：黏性（visco-sity）、弹性 （elasticity）和极化性（polarizalility）。 其黏性和弹性，使其对于方向不同的作用力具有不同的效果，可实现 流动自由能最低的物理模型及产生自然偏转现象。 极化性使液晶在受到外加电场作用时，很容易产生感应偶极性，形成 光电效应。 总之，利用液晶的光电效应，籍由外部电压的控制，再通过液晶分子 的折射特性，及对光线的旋转能力来获得亮暗情况，达到显像目的。
Jan-13-05
PE-LCD教育训练讲义
15
PANEL的性能参数与CRT有较大区别
主要反映在色度（色彩多少种或多少位）、分辨率、像素点距、 刷新频率、防眩防反、观察屏幕视角等方面。
Jan-13-05
PE-LCD教育训练讲义
16
1、分辨率：PANEL的分辨率与CRT显示器不同，一般不能任意调整， 它是制造商所设置和规定的。分辨率是指屏幕上每行有多少像素点、 每列有多少像素点，一般用矩阵行列式来表示，其中每个像素点都能 被计算机单独访问。现在LCD的分辨率一般是800点×600行的SVGA 显示模式和1024点×768行的XGA显示模式。 2、刷新率：PANEL刷新频率是指显示帧频，亦即每个像素为该频 率所刷新的时间，与屏幕扫描速度及避免屏幕闪烁的能力相关。也就 是说刷新频率过低，可能出现屏幕图像闪烁或抖动。
所谓直接驱动法是指在 TFT-LCD 的模块中列驱动器芯片 “直接”提供交流电压且幅度可调。
其它的驱动方式是依靠系统中附加的芯片提供正负电压， 列驱动器仅能使电压可调，而需附加芯片驱动公共电极 ( 也 称COM电极)。
panel简介
Quality
2
TFT-LCD簡介及相關參數
• TFT-LCD簡介
1.何謂TFT-LCD： TFT─Thin Film Transistor 薄膜電晶體 LCD─Liquid Crystal Display 液晶顯示器 2.應用：由與TFT-LCD具有體積小、重量輕、 低輻射線、低耗電量、全彩化等優點, 故已廣泛使用於各類顯示器材上
Quality
32
TFT-LCDJI&模組製程簡介 • 各製程原理介紹
1.B/L Assy(背光源組立)
放置胶框
组装灯管
组装灯管盖
點燈
组装反射板
组装导光板
Quality
33
TFT-LCDJI&模組製程簡介
放置film材
检查
Cell貼遮光膠帶
2.Panel Assy(Panel與B/L組立)
擦拭玻璃邊緣
12
TFT-LCD顯示原理及構造
4.將偏光片、槽狀表面、液晶組合後之光學效果
4-1.當上下偏光片互相垂直時，若未施加電壓，光線 可通過 4-2.當施加電壓時，光線被完全阻擋
Quality
13
TFT-LCD顯示原理及構造
5.TFT-LCD顯像原理
5-1.SCAN IC傳輸掃描信號 DRIVER IC傳輸顯像控制信號 5-2.當某一sub-pixel導通時，該sub-pixel因無法透光 DATA DRIVER IC 而呈現黑色
紅 黃
紫 白 青 綠
藍
Quality
15
TFT-LCD顯示原理及構造 • TFT-LCD構造說明
玻璃基板 框膠區 電晶體 異方性導電膜 TAB 驅動IC 印刷電路板 驅動IC 光擴散板 間隙粒子 導光板 上偏光板 黑色框罩 顏色區 保護膜
CRT PANEL培训介绍
19
并使其固化形成荧光膜。目的是在显像管工作时呈现出彩色的画面
AL膜：在屏幕内将BM，及G，B，R荧光体制成后利用真空蒸铝制成很薄的铝薄膜敷在
荧光体上增大辉度；强化荧光面电位；防止荧光体过热的作用。
5
■ 封接工程 工程概要：是将经过SCREEN工程的屏与经过锥加工的锥通过
高温使硅玻胶结晶，熔合成一体，从而形成CRT雏形的工程。
色纯会聚磁件（CPM） 调整色纯和会聚的磁组件。 防暴钢带（Shrink BAND) 当屏和锥体发生破裂时，防止玻璃向四周飞溅；
2
3 .CRT简要工作原理
CRT是属于电真空器件，管内真空度为10—7Torr。CRT正常工作时的阳极电压为 23KV～30KV(CRT尺寸越大，所需电压越高)，聚焦电压（G3）7KV左右（双聚集是有一 个动态聚焦电压，对周边聚焦进行补偿），加速极（G2）450V～600V左右，栅极（G1） -20V～ -60V。在阳极高压和G2的作用下，阴极电压为一定值时（即低于COEK电压，一 般为几十伏），经灯丝加热，阴极把所加包含图象信息的变化的电压信号，转换为受 其控制的电流信号，从而发射电子，通过G3的聚焦作用和DY的扫描作用，打到荧光屏， 使荧光粉发光，转换为光信号，从而形成图象。
■ SE
现象
关机余光（维持0.1～0.3S）
原因
机芯中的G2电压过高导致
关机余光（1S～2S甚至更多） 电子枪电极间有导电异物，关机瞬间极间仍有寄生发射。
17
2. 电特性不良
■ Leakage
种类 G2-Leak G3-Leak 现象 屏幕亮度随FOCUS的变化而变化 FOCUS调节功能无效 原因 G2与G3极之间有导电异物，工作时存在极间漏电 G3与阳极之间有导电异物，工作时存在极间漏电

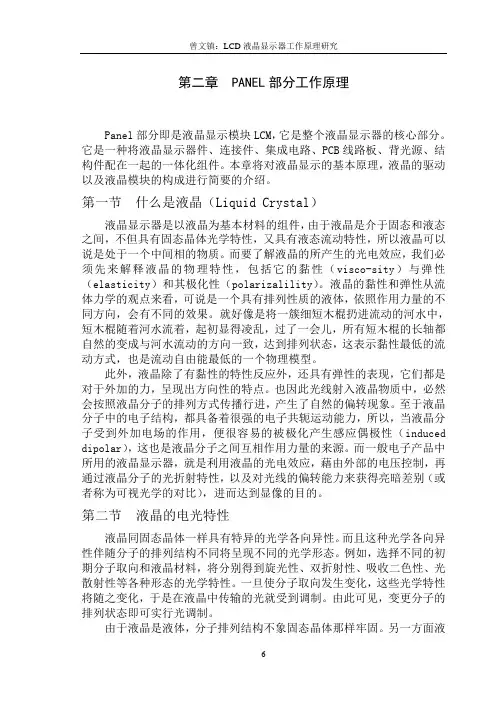

第二章 PANEL部分工作原理1
第二章 PANEL部分工作原理Panel部分即是液晶显示模块LCM，它是整个液晶显示器的核心部分。
它是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件配在一起的一体化组件。
本章将对液晶显示的基本原理，液晶的驱动以及液晶模块的构成进行简要的介绍。
第一节什么是液晶（Liquid Crystal）液晶显示器是以液晶为基本材料的组件，由于液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液态流动特性，所以液晶可以说是处于一个中间相的物质。
而要了解液晶的所产生的光电效应，我们必须先来解释液晶的物理特性，包括它的黏性（visco-sity）与弹性（elasticity）和其极化性（polarizalility）。
液晶的黏性和弹性从流体力学的观点来看，可说是一个具有排列性质的液体，依照作用力量的不同方向，会有不同的效果。
就好像是将一簇细短木棍扔进流动的河水中，短木棍随着河水流着，起初显得凌乱，过了一会儿，所有短木棍的长轴都自然的变成与河水流动的方向一致，达到排列状态，这表示黏性最低的流动方式，也是流动自由能最低的一个物理模型。
此外，液晶除了有黏性的特性反应外，还具有弹性的表现，它们都是对于外加的力，呈现出方向性的特点。
也因此光线射入液晶物质中，必然会按照液晶分子的排列方式传播行进，产生了自然的偏转现象。
至于液晶分子中的电子结构，都具备着很强的电子共轭运动能力，所以，当液晶分子受到外加电场的作用，便很容易的被极化产生感应偶极性（induced dipolar），这也是液晶分子之间互相作用力量的来源。
而一般电子产品中所用的液晶显示器，就是利用液晶的光电效应，藉由外部的电压控制，再通过液晶分子的光折射特性，以及对光线的偏转能力来获得亮暗差别（或者称为可视光学的对比），进而达到显像的目的。
第二节液晶的电光特性液晶同固态晶体一样具有特异的光学各向异性。
而且这种光学各向异性伴随分子的排列结构不同将呈现不同的光学形态。
panel的一些介绍

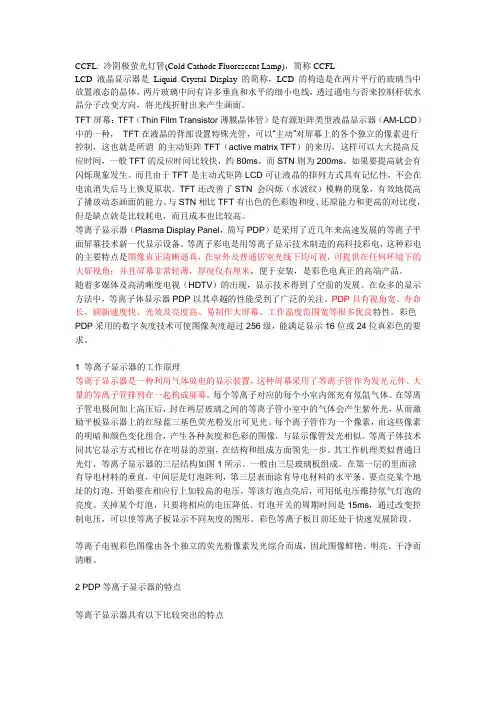

CCFL: 冷阴极萤光灯管(Cold Cathode Fluorescent Lamp)，简称CCFLLCD 液晶显示器是Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。
TFT屏幕：TFT（Thin Film Transistor薄膜晶体管）是有源矩阵类型液晶显示器（AM-LCD）中的一种，TFT在液晶的背部设置特殊光管，可以“主动”对屏幕上的各个独立的像素进行控制，这也就是所谓的主动矩阵TFT（active matrix TFT）的来历，这样可以大大提高反应时间，一般TFT的反应时间比较快，约80ms，而STN则为200ms。
如果要提高就会有闪烁现象发生。
而且由于TFT是主动式矩阵LCD可让液晶的排列方式具有记忆性，不会在电流消失后马上恢复原状。
TFT还改善了STN 会闪烁（水波纹）模糊的现象，有效地提高了播放动态画面的能力。
与STN相比TFT有出色的色彩饱和度、还原能力和更高的对比度，但是缺点就是比较耗电，而且成本也比较高。
等离子显示器（Plasma Display Panel，简写PDP）是采用了近几年来高速发展的等离子平面屏幕技术新一代显示设备。
等离子彩电是用等离子显示技术制造的高科技彩电，这种彩电的主要特点是图像真正清晰逼真，在室外及普通居室光线下均可视，可提供在任何环境下的大屏视角；并且屏幕非常轻薄，厚度仅有厘米，便于安装，是彩色电真正的高端产品。
随着多媒体及高清晰度电视（HDTV）的出现，显示技术得到了空前的发展。
在众多的显示方法中，等离子体显示器PDP以其卓越的性能受到了广泛的关注。
PDP具有视角宽、寿命长、刷新速度快、光效及亮度高、易制作大屏幕、工作温度范围宽等很多优良特性。
彩色PDP采用的数字灰度技术可使图像灰度超过256级，能满足显示16位或24位真彩色的要求。
Panel相关知识简介
反应速度 ( 响应时间） 测量反应速度的时间单位是毫秒(ms)，指的是象素由亮转暗并由暗转两所需的时间。这个数 值越小越好，数值越小，说明反应速度越快。目前主流LCD的反应速度都在25ms以上，在一般 商业用途中(例如字处理或文本处理)没有什么太大关系，因为此类用途不必太在意LCD的反应 时间。而如果是用来玩游戏、观看VCD/DVD等全屏高速动态影象时，反应时间就尤其重要了， 如果反应时间较长的话，画面就会出现拖尾、残影等现象。举个简单的例子，现在市场上绝大 多数LCD显示器在玩QUAKE3时都会有不同程度的拖尾现象，在画面高速更新时尤其明显。而CR T则完全没有这个问题，因为CRT的反应时间只有1ms，是绝对不会出现拖尾现象的。
對比度計算公式
视角
在传统的CRT显示器或电视机中，图像的显示是通过发光物体——磷来实现的，光线从这一层 向各个方向发射，只是强弱稍有不同而已。因此，你可以从一个很大的可视角范围来观看屏幕 ，无论从哪个角度去观察，显示的亮度、色彩都和正视效果相近。 LCD和其它大多数显示技术，都需要强的背景光线穿过液晶层或者其它显示层来形成图像，从 而完成图像的传递过程。LCD的特性决定了它所需的背景光是定向的。举一个形象的例子来说 ，就好比你手中握有一把吸管，它们的一端对准光源。如果你通过另一端直视吸管，你将会看 到光源射出的光线。但是如果你稍微移开眼睛，从其他的方向去看的话，你就无法观察到光线 了。LCD技术正是如此。虽然液晶分子并不象吸管一样是中空的，但是它们的有序排列阻止了 光线向其它方向发射。 为了解决视角问题，制造商们也想出了许多方法。直接在显示屏外面附加一层漫射膜是办法 之一，漫射膜可以将特定传播方向的光线散射向各个方向，从而增大可视角度。不过这种方法 只能达到一定程度的改善。另一种做法是改变通过液晶的电流方向来增大可视角度。电流不再 是从顶端流向底端，而是从侧面方向流过。这就使得液晶分子在水平方向上有序排列，从而增 大了传递光线的可视角度。这两种技术通常用在水平可视角度的改善上
液晶面板的结构及原理
Panel 结构及工作原理1.液晶基础TFT-LCD使用的液晶为TN（Twist Nematic）型液晶，分子成椭圆状。
TN型液晶一般是顺着长轴方向串接，长轴间彼此平行方式排列；当接触到槽状表面时，液晶分子就会顺着槽的方向排列与槽中。
当液晶被包含在两个槽状表面中间，且槽的方向相互垂直，则液晶分子的排列为：a）上表面分子：沿着a方向；b）下表面分子：沿着b方向；c）介于上下表面中间的分子：产生旋转的效应。
因此液晶分子在两槽状表面间产生90°的旋转当线性偏极光射入上层槽状表面时，此光线随着液晶分子的旋转也产生旋转。
当线性偏极光射出下层槽状表面时，此光线已经产生了90度的旋转。
2.Panel结构共同电极TFT LCD 切面结构图PANEL主要由以下几个部分组成：（1）背光模组：提供光源灯管(冷阴极管)，反射板，导光板，prism sheet，扩散板等等。
灯管是主要的发光零件，藉由导光板，将光线分布到各处，而反射板则将光线限制住都只往TFT LCD的方向前进。
最后藉由prism sheet及扩散板的帮忙，将光线均匀的分布到各个区域去，提供给TFT LCD一个均匀明亮的光源。
而TFT LCD则藉由电压控制液晶的转动,控制通过光线的亮度，藉以形成不同的灰阶。
（2）上下偏光片（polarizer）：让光单方向通过（3）上下玻璃基板（Glass Substrate）：夹住液晶在玻璃基板的内侧有锯齿状的沟槽，沟槽的作用主要是让长棒状的液晶分子沿着沟槽排列而整齐。
实际应用中一般会在玻璃的表面上涂一层PI(polyimide)，然后再用布去做磨擦(rubbing)的动作，让PI的表面分子均匀排列，而这一层PI就叫做配向膜，配向膜的作用与沟槽类似。
在下层玻璃上附有薄膜晶体管TFT，上层玻璃则贴有彩色滤光片(Color filter)。
（7）ITO透明导电层：提供透明的导电通路。
分象素电极P和公共电极M。
（4）薄膜晶体管(Thin film transistor，TFT)：TFT起到一个开关的作用，将LCD source driver上的信号电压传送到液晶，进而决定液晶的转向角度；TFT LCD 功能图TFT实际结构与等效结构（5）液晶：改变光的偏光状态。
panel电路原理介绍--
6
掃描線 信 號 線 G S D 液晶 RON ROFF 保持電容
1.上圖為TFT一個畫素的等效電路圖.掃描線連接同一行 所有TFT閘極電極，而信號線連接同一行列有TFT源極 電極。 2.當ON時信號線的資料寫入液晶電容，此時，TFT元件成 低阻抗(RON)，當OFF時TFT元件成高阻抗(ROFF)，可防 止信號線資料的洩漏。 3.一般RON與ROFF電阻比至少約為105以上。
1.我们目前用的面板是由１３６６*３*７６８个 ＴＦＴ单元组成．因TFT元件的動作類似一個開 關(Switch)，液晶元件的 作用類似一個電容，藉 Switch的ON/OFF對電容儲存的電壓值進行更新/ 保持。 2.SW ON時信號寫入(加入、記錄)在液晶電容上， 在以外 時間 SW OFF，可防止信號從液晶電容洩 漏。 3.在必要時可將保持電容與液晶電容並聯，以改 善其保持 特性。
