2C6140车床说明书
C6140车床使用说明
1）主电路分析三相交流电源由转换开关QF 弓I 入。
主轴电动机M1、冷却泵电动机M2、快速移动电动机M3均采取直接启动，分别由接触器KM1、中间继电器KA1、中间继电器KA2来控制其启动和停止。
主轴电动机M1采用热继电器FR1作过载保护，采用熔断器FU1作短路保护。
冷却泵电动机M2采用热继电器作FR2过载保护。
快速移动电动机M3因为是间歇短时运行，故不需要热继电器进行过载保护。
C6140控制电路（如图）C6140车床使用说明一.C6140车床控制电路1 .车床应用C6140车床通用性强适用于加工各种轴类、套筒类、轮盘类零件上的回转表面。
可车外圆、车端面、切槽和切断、钻中心孔、钻孔、像孔、较孔、车各种螺纹、车内外圆锥面、车特型面、滚花和盘绕弹簧等。
2 .车床电气原理分析 C6140主电路（如图）电源开美及保护主轴电动机 冷却泵电动机 快速移动电动机FU1日QFU11VIIW11vnW12主轴电动机冷却泵电动机 快速移动电动机卜制电源变压保护 主轴电机控制快速移动电机控制 冷却泵控制照明灯主轴运 转指示冷却泵指示快速移动指示控制电路电源：是通过控制变压器TC 4输出127V 交流电压供电，采用熔断器FU2作短快速移动电动机M3控制：按下按钮SB3,中间继电器KA2通电吸合，KA2三个常开主触头闭合，快速移动电动机M3旋转，由溜板箱的十字手柄控制方向，实现刀架的快速移动。
松开按钮SB3,中间继电器KA2断电释放，快速移动电动机M3停止，刀架停止移动。
冷却泵电动机M2控制：主轴电动机M1启动后，KM1常开辅助触头吸合，使转换开关SA1闭合，中间继电器KA1方能通电吸合，冷却泵电动机M2带动冷却泵旋转。
当主电动机 M1停止时，KM1常开辅助触头断开，中间继电器KA1断电释放，冷却泵电动机M2和均停止旋转。
指示及照明电路分析：指示灯HL1、HL2、HL3、HL4和照明灯EL 由控制变压器TC 直接输出36V 交流电压供电，采用熔断器FU2作短路保护，其中照明灯由开关SA2控制其接通与断开。
(完整版)普通型车床C6140主轴课程设计说明书
目录1、前言 (2)1.1金属切削机床在国民经济中的地位 ........................................1.2机床课程设计的目的 ....................................................1.3设计内容和要求 ........................................................ 2 2 22、参数的拟定 (3)2.1车床的规格系列和用处 ..................................................2.2确定极限转速 . .........................................................2.3主电机选择 . .......................................................... 3 3 33.传动设计 (3)3.1主传动方案拟定 . ......................................................3.2传动结构式、结构网的选择 . ............................................3.2.1 确定传动组及各传动组中传动副的数目 . ...............................3.2.2 传动式的拟定 . .....................................................3.2.3 结构式的拟定 . .....................................................3.3转速图的拟定 .......................................................... 3 4 4 4 4 54.传动件的估算 (6)4.1 V带传动的计算 ........................................................4.2传动轴的估算 . ........................................................4.2.1确定各轴转速 . ......................................................4.2.2 传动轴直径的估算 . .................................................4.3齿轮齿数的确定和模数的计算 . .........................................4.3.1 齿轮齿数的确定 . ..................................................4.3.2 齿轮模数的计算 . ..................................................4.3.4齿宽确定 . .........................................................4.4带轮结构设计 . .......................................................6 8 8 9 10101113145.动力设计 (14)5.1主轴刚度验算 .........................................................5.1.1 选定前端悬伸量 C ................................................. 5.1.2 主轴支承跨距 L 的确定 . ............................................5.1.3计算 C点挠度 . .....................................141414 错误！未定义书签。
C6140车床使用说明
C6140车床使用说明一．C6140车床控制电路1．车床应用C6140车床通用性强适用于加工各种轴类、套筒类、轮盘类零件上的回转表面。
可车外圆、车端面、切槽和切断、钻中心孔、钻孔、镗孔、铰孔、车各种螺纹、车内外圆锥面、车特型面、滚花和盘绕弹簧等。
2．车床电气原理分析C6140主电路（如图）1）主电路分析三相交流电源由转换开关QF引入。
主轴电动机M1、冷却泵电动机M2、快速移动电动机M3均采取直接启动，分别由接触器KM1、中间继电器KA1、中间继电器KA2来控制其启动和停止。
主轴电动机M1采用热继电器FR1作过载保护，采用熔断器FU1作短路保护。
冷却泵电动机M2采用热继电器作FR2过载保护。
快速移动电动机M3因为是间歇短时运行，故不需要热继电器进行过载保护。
C6140控制电路（如图）控制电源变压保护主轴电机控制快速移动电机控制冷却泵控制主轴运转指示照明灯TC36V127VSB2SB1KM1SB3SA1EL1SA2KM1KM2KM3KM1210HL2HL3HL434567891011K M 1K M 2K M 39114441312冷却泵指示快速移动指示6140控制回路 2）控制电路分析 控制电路电源：是通过控制变压器TC 输出127V 交流电压供电，采用熔断器FU2作短路保护。
主轴电动机M1控制：按下SB2，接触器KM1通电吸合，主电路上KM1的三个常开主触头闭合，主轴电动机M1转动；同时KM1的一个常开辅助触头闭合，进行自锁，保证松开按钮SB2后主轴电动机M1仍能连续运行。
按下停止按钮SB1，接触器KM1断电释放，主轴电动机M1停止。
快速移动电动机M3控制：按下按钮SB3，中间继电器KA2通电吸合，KA2三个常开主触头闭合，快速移动电动机M3旋转，由溜板箱的十字手柄控制方向，实现刀架的快速移动。
松开按钮SB3，中间继电器KA2断电释放，快速移动电动机M3停止，刀架停止移动。
冷却泵电动机M2控制：主轴电动机M1启动后，KM1常开辅助触头吸合，使转换开关SA1闭合，中间继电器KA1方能通电吸合，冷却泵电动机M2带动冷却泵旋转。
6140说明书
前言毕业设计是学校对我们在大学中所学知识的一个检验，它几乎包含了我们学习的全部专业知识。
课程设计工作做的好坏，直接体现了个人现阶段实力的强弱，我们必须拿出百分之百的热情，用心搞好毕业设计。
随着科技的进步和生产的发展，机械产品和机械制造技术的内涵正在不断的发生变化。
在企业的生产第一线，从事机电产品设计、制造、质量、销售、服务、维修等技术和管理工作的人员，强调要有较宽的知识面和跨学科综合解决工程实际问题的能力。
因此，在高等教育的专业技术人才培养上，不仅要求他们学习和掌握计算机技术等多方面的新知识、新技术，而且对切削原理、切削机床和机械制造工艺等必备的理论和知识，要运用全新的观念，重新进行科学的优化组合，以形成新的课程体系与结构。
而随着机械技术、微电子技术的飞速发展与应用，机械技术与微电子技术的相互渗透，则标志着机电有机结合的机电一体化技术也在飞速发展。
机电有机结合的本质是从系统的观点出发，用机械技术与微机控制技术构造最佳的一体化系统，从而实现系统或产品的短小轻薄和智能化，达到节能省源，节省材料，多功能、高性能和高可靠性的目的。
机床技术是70年代发展起来的一种机床自动控制技术。
数控机床是典型的机电一体化产品，是高新技术的重要组成部分。
采用数空机床，提高机械工业的自动化生产水平和产品质量，是当前机械制造业技术改造的必由之路。
现代数控机床是柔性制造单元，柔性制造系统乃至计算机集成组成制造系统中不可缺少的基础设备。
目前被广泛应用的数控机床就是典型的机电结合。
数控，即数字控制（NumbericalＣontrol，NC），在机床领域是指用数字华信号对机床运动及其加工过程进行控制的一种方法。
如果采用存储程序的专用计算机来实现部分或全部基本数控功能，则称为计算几数控（Computeized Numerical Control，CNC）。
数控机床即是采用了数控技术的机床，或者说是装备了数控系统的机床。
数控机床是综合应用计算机、自动控制、自动检测及精密机械等高新技术产物，是技术密集度及自动化程度很高的典型机电一体化加工设备。
CA6140 车床对开螺母体下部说明书
CA6140 车床对开螺母体下部说明书学号：姓名：专业：机械工程指导教师：二○一二年十二月设计要求与设计任务任务：1、C6140车床对开合螺母下座工艺规程2、钻2-Ø12H7孔钻模（钻床夹具）设计零件年生产纲领：500件/年应完成：1、开合螺母（下）座工艺卡（1套**）2、夹具装配图A1（841x1189）3、课程设计说明书（A4纸打印或课程设计说明书专用纸手写，但须仿宋体字）一、零件的分析 (3)1.1开合螺母上座体零件图 (3)1.2零件的功能： (3)二、开合螺母座设计 (4)2.1确定毛坯的材料 (4)2.2确定铸造方法 (4)2.3毛坯的浇注方式 (4)2.4画毛坯图 (4)三、工艺规程设计 (6)3.1性能要求 (6)3.2工艺路线的拟定 (6)3.3工艺路线方案： (7)3.4机械加工余量、工序尺寸及毛坯尺寸的确定 (7)3.5确定切削用量及基本工时 (8)3.5.1粗铣燕尾 (8)3.5.2精铣燕尾 (8)3.5.3 铣退刀槽 (9)3.5.4粗铣端面 (9)3.5.5精铣端面 (9)3.5.6 钻Φ52H7孔并倒角1.5×45º (10)3.5.7钻2×Φ12孔 (11)3.5.8车端面 (12)3.5.9切断 (13)四、机床夹具设计 (14)4.1工序尺寸精度分析 (14)4.2定位方案确定 (14)4.3定位误差分析计算 (14)4.4夹紧方案及元件的确定 (15)五、体会总结 (16)参考文献 (17)一、零件的分析1.1开合螺母上座体零件图如下所示：1.2零件的功能：题目所给定的零件是CA6140车床对开螺母体下部。
对开螺母体是用于接通和断开从丝杠传来的运动。
车削螺纹时，将开合螺母合上，丝杠通过对开螺母体传动溜板箱和刀架；否则就将对开螺母体脱开。
车削螺母时，顺时针方向转动手柄，通过轴带动曲线槽盘转动，曲线槽盘上的曲线槽盘形状，通过圆柱销带动上半螺母在溜板箱体后面的燕尾形导轨内上下移动，使其相互靠拢，将对开螺母体和丝杠啮合。
C6140车床实训说明书
1套
4
电源及仪表模块
AC220V电源供电，交流电压表0～130V、交流电流表0～5A
上海
1套
5
冰箱电子温控电气控制模块
提供东芝GR-204E电子温度控制模块，可控制直冷式双门电冰箱
上海
1套
6
冰箱智能温控电气控制模块
单片机控制、双温控；具有速冻功能、智能控温
上海
1套
7
空调电气控制模块
提供空调通用控制模块，具有制冷、制热、通风、除湿控制功能

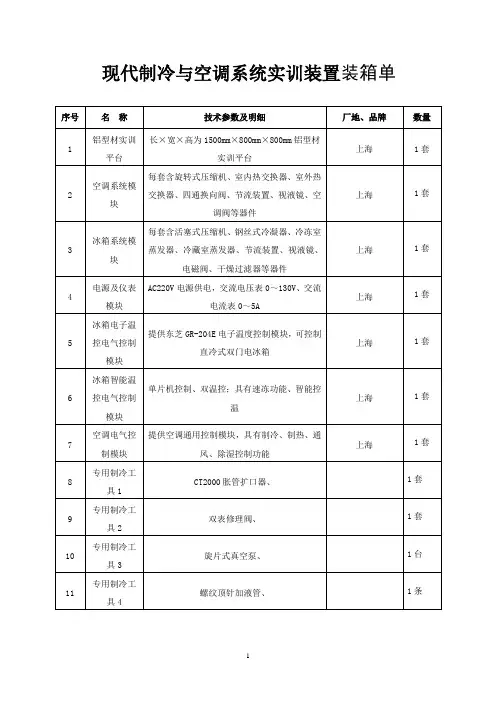

现代制冷与空调系统实训装置装箱单
