详解电磁环境与电磁兼容

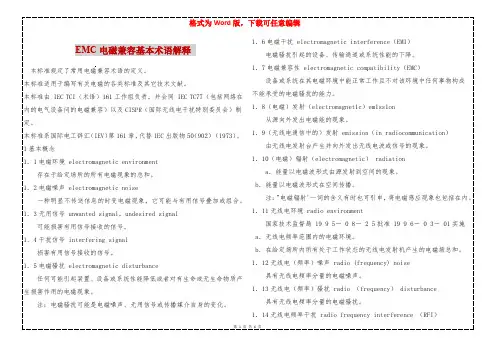

EMC电磁兼容基本术语解释
由无线电骚扰引起的有用信号接收性能的下降。
1．15系统间干扰 inter－system interference由其它系统产生的电磁骚扰对一个系统造成的电磁干扰。
1．16系统内干扰 intra－system interference系统中出现的由本系统内部电磁骚扰引起的电磁干扰。
1．17 自然噪声 natural noise来源于自然现象而非人工装置产生的电磁噪声。
1．18 人为噪声 man－made noise来源于人工装置的电磁噪声。
1．19（性能）降低 degradation (of performance）装置、设备或系统的工作性能与正常性能的非期望偏离。
1．20（对骚扰的）抗扰性 immunity （to a disturbance）装置、设备或系统面临电磁骚扰不降低运行性能的能力。
1．21（电磁）敏感性（electromagnetic) susceptibility在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力。
注：敏感性高，抗扰性低。
1．22静电放电 electrostatic discharge （ESD）具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。
2骚扰波形2．1瞬态（的） transient （adjective and noun）在两相邻稳定状态之间变化的物理量或物理现象，其变化时间小于所关注的时间尺度。
2．2脉冲Pulse在短时间内突变，随后又迅速返回其初始值的物理量。
2．3冲激脉冲 impulse针对某给定用途，近似于一单位脉冲或狄拉克函数的脉冲。
2．4尖峰脉冲 spike持续时间较短的单向脉冲。
2. 5（脉冲的）上升时间 rise time （of a pluse）脉冲瞬时值首次从给定下限值匕升到给定上限值所经历的时间。
注：除特别指明外，下限值及上限值分别定为脉冲幅值的10％和90％。
2．6上升率 rate of rise一个量在规定数值范围内，即从峰值的10％到90％，随时间变化的平均速率。
电磁兼容知识点总结
电磁兼容知识点总结一、电磁兼容概述电磁兼容（EMC）是指电子设备在电磁环境中正常运行，同时不对其他设备产生干扰的能力。
在现代电子设备中，电磁兼容性已成为一项至关重要的性能指标。
二、电磁兼容性标准与规范为了确保电磁兼容性，各种国际和地区标准与规范应运而生。
其中，最知名的包括国际电工委员会（IEC）的系列，以及美国联邦通信委员会（FCC）的Part 15系列。
这些标准与规范对电子设备的电磁辐射、抗干扰能力和静电放电等指标做出了详细规定。
三、电磁干扰源电磁干扰源多种多样，主要包括电源开关、无线电发射器、雷电等自然干扰源，以及各种电子设备的运行过程产生的干扰。
其中，电源开关是常见的电磁干扰源之一，其产生的谐波电流和电压波动可能对其他设备造成干扰。
四、电磁抗扰度要求为了确保电子设备的正常运行，电磁抗扰度要求应运而生。
这些要求主要包括对静电放电、电快速瞬变脉冲群、浪涌、电压跌落等干扰的抵抗能力。
在设计和生产过程中，应充分考虑这些因素，以确保设备在遭受这些干扰时仍能正常工作。
五、电磁屏蔽与滤波技术为了达到电磁兼容性要求，电磁屏蔽与滤波技术被广泛应用于电子设备中。
电磁屏蔽主要通过金属隔离材料将干扰源与外界隔离，而滤波技术则通过特殊设计的电路或器件，阻止或减弱干扰信号的传播。
这些技术对于提高设备的电磁抗扰度和降低电磁辐射具有重要意义。
六、电磁兼容性测试与认证为了验证电子设备的电磁兼容性，各种测试与认证机构应运而生。
这些机构通过模拟实际工作条件和电磁环境，对电子设备进行严格的测试和认证，以确保其符合相关标准和规范的要求。
获得电磁兼容性认证是电子产品进入市场的重要条件之一。
七、提高电磁兼容性的设计策略在设计阶段，采取一些策略可以提高电子设备的电磁兼容性。
例如，合理布局电路板上的元件和布线，选择合适的滤波器和电容，使用屏蔽材料等。
对于高频电路设计，还应考虑信号的完整性、反射和串扰等问题。
八、结论电磁兼容性是现代电子设备不可或缺的性能指标之一。
电磁兼容知识点总结(一)2024
电磁兼容知识点总结（一）引言概述：电磁兼容是指电子设备在共同工作环境中，能够互不干扰，同时保持自身功能不受到干扰的能力。
本文将总结电磁兼容的相关知识点，以帮助读者更好地理解和应用这一概念。
正文：一、电磁兼容的基本概念与原理1.1 电磁辐射与电磁感应的基本原理1.2 互相干扰的电磁场作用方式1.3 电磁兼容的基本目标和要求1.4 电磁兼容设计的基本原则1.5 电磁兼容性评估的方法和指标二、电磁兼容性设计原则2.1 地线设计原则2.2 信号传输线设计原则2.3 电磁场屏蔽原则2.4 电源线设计原则2.5 接地设计原则三、电磁干扰源的特征与分析3.1 传导干扰源的特征与分析3.2 辐射干扰源的特征与分析3.3 外界电磁环境的特征与分析3.4 电气场强的测量方法3.5 干扰源定位与分析方法四、电磁屏蔽技术与方法4.1 电磁屏蔽材料的基本原理与特性4.2 电磁屏蔽的设计方法与措施4.3 电磁屏蔽效果的评估与验证方法4.4 常见电磁屏蔽结构的设计要点4.5 电磁屏蔽在实际工程中的应用五、电磁抗干扰技术与方法5.1 模拟滤波器设计原则与方法5.2 数字滤波器设计原则与方法5.3 过电压保护技术与方法5.4 对抗电源变动的技术与方法5.5 抗电磁干扰设计的实践案例总结：通过本文对电磁兼容的知识点总结，我们了解了电磁兼容的基本概念、原理和设计原则。
我们还学习了电磁干扰源的特征与分析方法，电磁屏蔽技术与方法，以及电磁抗干扰技术与方法。
电磁兼容设计的实践应用对于维护电子设备的正常运行至关重要。
希望读者能够通过本文对电磁兼容的知识点有更深入的了解，以应对实际工程中可能遇到的电磁兼容问题。
电磁兼容原理
电磁兼容原理电磁兼容是指不同电子设备之间能够协调共存，不互相干扰，并能在同一电磁环境中正常工作的能力。
在现代电子技术高度发达的时代，电磁兼容成为了一个重要的问题。
本文将介绍电磁兼容的原理以及如何通过适当的设计来提高设备的电磁兼容性。
一、电磁兼容的原理1. 电磁耦合电子设备之间的互相干扰主要是通过电磁耦合传递的。
电磁耦合可以分为导线耦合和空间耦合两种形式。
导线耦合是指电磁干扰通过导线传递，例如电源线、信号线、地线等。
当一个设备产生电磁辐射时，通过导线就会传递到其他设备，造成干扰。
空间耦合是指电磁波通过空气传播，直接干扰其他设备。
这种干扰主要通过电磁波的辐射或者敏感部件的接收来实现。
2. 电磁辐射任何电子设备在工作时都会产生电磁辐射。
这些电磁波会以一定的频率振荡并传播到空气中。
不同频率的电磁波对其他设备的干扰程度也不同。
电磁辐射可以通过适当的设计进行控制。
例如，在电路板布局上可以采用良好的地线规划、信号和电源线的分离等方法来减少辐射。
3. 电磁感应电子设备在接收到其他设备的电磁波时也会产生干扰。
这是因为电磁波产生的电场和磁场可以感应到设备中的导线、元器件等。
对于感应干扰，可以采取屏蔽、过滤等措施来减少干扰。
例如，在信号线上可以添加屏蔽层，以减少外部电磁波对信号线的感应。
二、提高电磁兼容性的设计原则1. 地线设计良好的地线设计是提高电磁兼容性的重要手段。
地线应该具有低的阻抗，以便将电磁干扰引流至地。
同时，地线应该规划合理，避免形成地线回路，增加传导噪声的可能性。
2. 信号和电源线分离在电路板布局设计中，将信号和电源线分离是减少电磁耦合的有效方法。
信号线和电源线在布线时应尽量保持距离，并采用交错敷铜等技术来减少彼此之间的相互影响。
3. 屏蔽和过滤对于敏感的信号线或电路，可以采用屏蔽或过滤器来减少外部电磁波的干扰。
屏蔽层可以采用金属材料制作，对电磁波进行屏蔽。
过滤器则可以针对特定频率的干扰进行滤波，以保证信号的准确传输。
电磁兼容技术手册
电磁兼容技术手册第一章介绍电磁兼容（Electromagnetic Compatibility，简称EMC）是指在特定的电磁环境中，电子设备能够正常运行，同时不对其周围的其他设备或系统产生不可接受的电磁干扰。
为了确保设备之间的电磁兼容性，技术手册扮演着重要的角色。
本手册旨在提供关于电磁兼容技术的详细信息和实用指南。
第二章 EMC基础知识2.1 电磁辐射电磁辐射是指电子设备在操作过程中产生的电磁波向周围空间传播的现象。
这些电磁波会传播到其他设备中，可能引起干扰或损害其正常运行。
在本章中，我们将介绍电磁辐射的原理、测量方法和控制措施。
2.2 电磁感应电磁感应是指电子设备由于周围环境中的电磁场变化而产生的电磁干扰。
这种干扰可能会导致设备操作不稳定或引起故障。
本章将探讨电磁感应的原理、测量方法和抑制技术。
第三章 EMC测试与评估3.1 EMC测试方法EMC测试是评估设备的电磁兼容性的关键步骤。
在本章中，我们将详细介绍常见的EMC测试方法，包括辐射测试和传导测试。
同时，还会提供测试设备和测试环境的要求。
3.2 EMC评估标准为了确保设备的电磁兼容性，各国和行业建立了一系列的电磁兼容性标准。
在本节中，我们会列举并详细解释一些常见的EMC标准，如CISPR、IEC和FCC等。
第四章 EMC问题分析与解决4.1 故障分析方法当设备出现电磁兼容性问题时，及时准确地分析故障原因是解决问题的关键。
本章将介绍一些常用的故障分析方法，如频谱分析、射频干扰源定位等。
4.2 EMC问题解决技术针对不同的电磁兼容性问题，我们可以采取不同的解决技术。
本章将介绍一些常见的EMC问题解决技术，如滤波器的应用、屏蔽技术和接地技术等。
第五章 EMC设计指南5.1 PCB布局与布线在电子设备设计中，合理的PCB（Printed Circuit Board）布局和布线对于提高电磁兼容性至关重要。
本章将提供一些建议和指南，帮助工程师设计EMC友好的PCB。
电磁环境与电磁兼容性技术
电磁环境与电磁兼容性技术近年来，随着科技的不断进步和人们对电子设备的依赖程度的增加，电磁环境和电磁兼容性技术逐渐成为人们关注的焦点。
电磁环境是指人类生活和工作的周围环境中存在的电磁场的总体情况，而电磁兼容性技术则是指在电磁环境中，各种电子设备之间能够正常工作而不产生互相干扰的能力。
电磁环境与电磁兼容性技术的重要性在于，电磁场对人体健康和电子设备的正常运行都具有重要影响。
首先，电磁场对人体健康的影响是一个备受关注的问题。
长期暴露在强电磁场中可能会导致人体细胞受损，甚至引发一些疾病。
因此，了解和控制电磁环境对人体的影响，对于人们的健康至关重要。
其次，电磁兼容性技术对于电子设备的正常运行也至关重要。
在现代社会中，各种电子设备如手机、电视、电脑等无处不在，而这些设备之间的互相干扰可能会导致设备的正常运行受到影响甚至损坏。
因此，研究和应用电磁兼容性技术可以有效地解决这一问题，保证电子设备的正常工作。
为了保护人类健康和电子设备的正常运行，电磁环境与电磁兼容性技术得到了广泛的研究和应用。
首先，通过对电磁环境的监测和评估，可以及时了解周围环境中电磁场的强度和频率分布情况，从而判断是否存在健康风险。
同时，还可以通过合理的规划和设计，减少电磁辐射对人体的影响，比如在居住区周围设置屏蔽设施，降低电磁辐射的水平。
其次，电磁兼容性技术的研究和应用也是保证电子设备正常运行的关键。
在电子设备的设计和制造过程中，需要考虑到设备与设备之间的互相干扰问题，采取相应的措施来提高设备的抗干扰能力。
例如，可以通过合理的电路设计和屏蔽措施来减少电磁干扰的发生，保证设备的正常运行。
此外，电磁环境与电磁兼容性技术的研究还涉及到国际标准和政策的制定。
由于电磁环境和电磁兼容性技术的重要性，各国都制定了相应的标准和政策来规范和管理电磁环境和电磁兼容性技术的应用。
这些标准和政策的制定不仅有助于保护人类健康和电子设备的正常运行，还有助于推动电磁环境与电磁兼容性技术的发展和创新。
电磁兼容与环境电磁学
电磁兼容与环境电磁学一、引言电磁兼容（Electromagnetic Compatibility，EMC）和环境电磁学是现代电子工程领域中非常重要的概念。
在当今社会，电子设备的数量呈指数增长，各种电子设备之间和与环境之间的相互影响也变得越来越复杂。
保证电子设备之间的相容性，同时减小电子设备对环境的影响，对于维护通讯、工业控制等系统的稳定运行至关重要。
二、电磁兼容1. 电磁兼容的概念电磁兼容是指电子设备在特定的电磁环境中，能够保持其性能不受外部电磁干扰影响，同时不会对周围其他设备产生过大的电磁干扰。
要实现电磁兼容，需要对电磁干扰和抗干扰能力进行综合考虑，从硬件和软件两方面进行设计。
2. 电磁兼容的重要性随着电子设备的普及和互联互通程度的加深，电磁兼容问题变得越来越严重。
若电子设备之间存在电磁兼容问题，可能导致设备性能下降，甚至瘫痪。
因此，电磁兼容在电子设备设计和研发过程中扮演着至关重要的角色。
3. 电磁兼容的解决方法为了保证电子设备的电磁兼容性，可以从电路设计、布局设计、电磁屏蔽、滤波器设计等多个方面入手。
通过合理设计和抗干扰措施的采取，可以有效提高设备的电磁兼容性。
三、环境电磁学1. 环境电磁学的概念环境电磁学是研究电磁辐射对自然环境和生物体的影响的学科，也是电磁兼容的重要组成部分。
在现代社会中，人类与各种电子设备接触的频率越来越高，电磁辐射对环境和人体的影响成为了一个备受关注的话题。
2. 环境电磁学的研究内容环境电磁学主要研究电磁辐射对大气、水、土壤等自然环境的影响，以及对动植物生长发育、人类健康等方面的影响。
通过深入研究电磁辐射对环境的潜在影响，可以有效地规避和减小负面影响。
3. 环境电磁学的应用环境电磁学的研究成果可以应用于生态环境保护、电磁污染控制、电子设备对人类的安全性评估等方面。
通过对环境电磁学的研究，可以更好地平衡电子设备的发展和自然生态环境的保护。
四、总结电磁兼容与环境电磁学在现代电子工程领域中扮演着至关重要的角色。
电磁兼容原理讲解
电磁兼容原理讲解首先来看电磁辐射。
电子设备在工作过程中会发生电磁辐射，也就是指设备发出的电磁波对周围环境的影响。
电磁辐射可以通过导线、电缆、天线等途径传播出去，可能会对其他设备产生干扰。
因此，对于电磁辐射，我们需要采取一些措施来加以控制和减少。
首先，通过合理的布局和分离来减少电磁辐射。
这包括合理地布置电子设备的位置，减少导线、电缆的长度，避免将强电场和敏感设备放置在靠近的位置等。
其次，通过合理地设计设备的电路和元器件来减少电磁辐射。
例如，为了减少电磁辐射，可以采用屏蔽罩、滤波器、隔离变压器等，来限制电磁辐射的范围。
再次，选择合适的材料和构造来减少电磁辐射。
材料的选择可以使用吸波材料、屏蔽材料等，这些材料能够吸收或反射电磁辐射。
构造的设计可以采用屏蔽壳体、屏蔽层等结构，来减少电磁辐射的泄漏。
接下来，我们来看电磁抗扰。
电磁抗扰是指设备能够在电磁场的环境下正常工作，不受外部电磁干扰的影响。
电磁抗扰也需要采取一系列的措施来实现。
首先，通过合理的电路设计来提高电磁抗扰性能。
这包括减少对外界电磁场的敏感度，增加电路的自补偿能力，提高抗差模干扰和共模干扰能力等。
其次，通过合理的电源设计来提高电磁抗扰性能。
电源是设备正常工作的基础，提供稳定的电能是保证设备抗扰性能的关键之一、因此，我们需要采用适当的滤波器、电源屏蔽等手段，来减少电源线上的噪声和电磁辐射对系统的影响。
再次，通过合理的地线设计来提高电磁抗扰性能。
地线是电子设备中非常重要的一部分，正确地布置和连接地线可以显著减少电磁辐射和抗扰性能。
总结起来，电磁兼容原理主要涉及到电磁辐射和电磁抗扰两个方面。
通过合理的布局、设计和材料选择等手段，可以控制和减少设备的电磁辐射。
而通过合理的电路设计、电源设计和地线设计等措施，可以提高设备的电磁抗扰性能。
通过合理地设计和实施以上措施，可以使设备和系统在电磁环境下实现互操作和互操作性，确保设备的正常运行，同时避免设备相互干扰或受到外部电磁场的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详解电磁环境与电磁兼容一、引言随着科学技术的发展，人类生活质量日益提高。
信息化、自动化快速地进入普通家庭、家庭使用的电子、电气设备愈来愈多，导致电磁环境日益恶化。
所谓电磁环境(Electromagnetic Environment)，就是指在传输媒质是泛指种类传输线、缆和空间传输媒质。
电磁场或电信号包括各种类型的电信号、电磁波。
频率从接近直流、低频直到微波、毫米波、亚毫米波;信号的形式各种各样，有脉冲式的，也有连结波。
有的还被各种调制方式所调制。
这些电磁波和电信号是由成千上万，甚至几百万信号源所产生的。
辐射源的类型多，而且复杂多变。
信号密度可以超过每秒百万脉冲。
这些电磁信号，可以对人类的身体直接产生影响，产生所谓电磁波生物效应。
也可以对各种电器、电子设备的工作产生影响，使其工作性能降低，甚至破坏其正常工作。
二、电磁干扰的频谱分布信息化社会的电磁环境异常复杂，而且愈来愈复杂。
电磁干扰分布在整个电磁波频谱。
如果按最常见的干扰的频谱来划分，则可粗略分为以下几个频段：1. 工频干扰：频率50～60Hz左右，主要是输、配电系统以及电力牵引系统所产生的电磁场辐射;2. 甚低频干扰：30KHz以下的干扰辐射、雷电、核爆炸以及地震所产生的电磁脉冲，其能量主要分布在这一频段;3. 长波信号干扰：频率范围10KHz～300KHz。
包括高压直流输电谐波干扰、交流输电谐波干扰及交流电气铁道的谐波干扰等;4. 射频、视频干扰：频谱在300KHz～300MHz。
工业医疗设备(ISM)、输电线电晕放电、高压设备和电力牵引系统的火花放电以及内燃机、电动机、家用电器、照明电器等都在此范围;5. 微波干扰：频率从300MHz~300KHz，包括高频、超高频、极高频干扰;6. 核电磁脉冲干扰：频率由KHz直到接近直流，范围很宽。
三、有意电磁干扰(Intentional Electromagnetic Interference, IEMI)近年来，出现有意电磁干扰(IEMI)这个名词。
它指的是恐怖分子、犯罪分子，以及黑客为破坏电子和电器设备的正常运行而释放的各类电磁干扰。
黑客的活动和可能有些不同，但是造成的后果是一样的。
最近，科技界非常重视研究和评估有意电磁干扰对人类生活的威胁。
1999年2月，在苏黎世电磁兼容会议上，举行了一次关于IEMI的专题研讨会。
大家同意将IEMI定义为：为了恐怖和犯罪的目的，恶意的制造电磁能量，对电器和电子系统和设备产生噪声和信号，因而扰乱、中断、或者破坏这些系统和设备。
在这个定义中没有明确提及黑客，但在在大多数国家，为了商业利益而对“娱乐”系统的攻击，都是非法的。
IEMI的威胁是确实存在的。
恐怖活动对世界的威胁正在增加，IEMI是一种新的恐怖手段。
可以隐蔽的、穿过许多物理障碍(如墙壁、国界等)实施攻击。
我国的卫星电视广播几次受到干扰、插播，就是属于IEMI。
四、IEMI的一般特性从信号类型来看，电磁环境的电磁干扰可以分为有两大类，一是宽频带的，一是窄频带的。
从能量传输的方式来看，也有两种方式，一是辐射式的，另外一种是传导型的。
窄频带攻击信号波形差不多是单一频率(一般相对于中心频率的频带宽度小于1%)，在一定的时间(一般是微秒的量级)间隔内辐射。
最有可能受到影响的设备频率大致在0.3~3GHz之间。
当然，在这个频率范围之外的设备工作性能也可以遭到影响，特别是有谐振的系统。
这类电磁辐射也可能有调制。
一般称这种辐射为大功率微波辐射(HPM)。
这个名词也包括微波以外的辐射。
宽频带发射一般是时域上的脉冲，并且是重复式的。
宽带辐射的能量分布在一个很宽广的频带上。
例如，超带宽脉冲(UWB)，一般上升时间为0.1纳秒，下降时间在1纳秒左右。
因此能量分布在一个非常宽广的频谱上。
窄频带干扰信号的能量集中在单一的频率，很容易产生出每米几百千伏的场强。
可以对设备造成永久性的破坏。
相反，宽带电磁干扰的能量分布在各个频率，所以场强相对较弱。
正是因为它的能量分布在许多频率上，对一个系统来说，许多频率都可能受到影响，而且这种干扰多半是重复式的，持续几秒钟，甚至上几分钟，增加了设备受害的可能性。
以上的干扰，和电磁兼容所处理的其他干扰一样，可以通过辐射方式进入电子设备，也可以通过导线和电缆进入设备。
对于辐射干扰，似乎是高于100MHz的频率的辐射最受到人们的关注。
这种辐射很容易穿透没有设防的墙壁，进入建筑物内部，耦合到机器设备。
而且这个频段的天线可以做的很校按照IEC标准61000-4-3所做的测试表明，一般的商用设备，在场强3~10V/m(80MHz~2.5GHz)时，就很容易受到影响。
当然，设备的程式不同，受干扰的程度也不一样。
对于宽频带辐射，IEC使用静电放电测试(61000-4-2)，在静电放电的电弧附近，产生高达1KV/m的峰值电常这个峰值的上升时间为0.7纳秒，下降时间约为30纳秒。
这样可以模拟电磁干扰辐射的情况。
五、自然产生的电磁干扰原则上说，所有的电器、电子设备都可能产生电磁干扰。
但是有的严重，有的比较微弱。
一些主要的产生电磁干扰信号的设备和装置大致如下。
1. 输电线电晕杂波。
关于输电线的已有许多实测数据，基于这些数据，可以求得计算电晕杂波的实用公式。
然而关于这种杂波的发生机理、发射及传播特性还不完全清楚，在这方面的理论仍需继续探讨。
2. 汽车杂波。
汽车杂波是产生甚高频(VHF)至特高频(UHF)频段城市杂波的主要原因。
根据其强度和特性的测定结果，也可采取相应措施，使广播和电视的质量基本不受影响。
但最近由于电子设备用于汽车控制，移动通信设备的广泛应用，这个问题又被重新提出。
斯坦福研究所(SRI)对点火系统发射杂波的主要部件-点火栓、配电器接点等进行了改进，使处于30MHz~500MHz频段的杂波降低了13~20分贝。
此外还有人求出6引擎发动机各点火栓的脉冲杂波振幅分布。
对配电器的情况，若电极间隙从0.27mm~2.39mm，则杂波可下降10分贝。
若在负荷电极上增加银接点，或用多发合金覆盖，也可降低杂波。
点火系统以外的汽车电装置也能发出杂波，其特性正在测试研究中。
3. 接触杂波。
大体可分为接触器自身杂波及导体开合时放电而引起的杂波。
继电器和电机触点、整流子电刷间的开合所产生的放电杂波在人为杂波中占相当大的比例。
4. 电气机车杂波。
电气机车运行时，导电、弓架与触线间的放电也是人为杂波的根源之一。
如果导电弓架的电流通路用滤波材料包围起来并采用一些辅助措施，可将杂波降低20分贝，但至今尚未找到防止杂波的绝对有效的方法。
5. 工业科学医疗用射频设备(ISM)杂波。
ISM设备是把50Hz交流通过射频振荡变为射频的变频装置、用于工业感应和电介质加热、医疗电热法和外科手术工具以及超声波发生器、微波炉等。
虽然ISM设备本身有屏蔽，但有缝隙、孔油、管线进出和接地不良等，仍将有电磁场泄漏形成干扰。
6. 城市杂波。
由于城市杂波与社会活动有密切的关系，它总是随时代而变化。
在日本每年都定期进行城市杂波测试。
欧美也有不少学者专家收集杂波测试数据。
我国这一工作也已开始。
城市杂波的根源、程度及特性等均在随时变化，其测试方法及统计处理的方法都还有待进一步探讨。
7. 其他。
以上主要介绍了几种人为杂波的现状及存在的问题。
此外，如静电放电、无线电台的异常动作有时也很有害。
况且几乎所有机器设备的电源线上都有瞬变产生的各种杂波混合波在传播着，这样就会引起机器的误动作。
随着数字电路的普遍采用，问题就更加严重。
另外，还发现有不明原因的干扰存在。
食品工业的自动化锅炉点火器的微动开关也有接触不良的情况，因此也很有必要加速研究以探明产生这些杂波的原因。
六、核电磁脉冲核爆炸时大家都知道有三大效应：冲击波、热辐射(光辐射)和放射性沾染。
实际上核武器还有第四种效应-电磁脉冲(Electromagnetic Pulse)，简称EMP。
如果让氢弹在大气层外的高空爆炸，由于没有空气，就不产生冲击波，也不生成热辐射，而放射性尘屑又随距离的平方而减弱，再经大气层吸收，所以到达地面时已很微弱，对人无害。
然而在100公里以上的高空进行核爆，可在几百万平方公里的地域上产生很强的电磁脉冲(50~100kV/m)。
目前美、俄等国正在研制中的第三代核武器之一就是核电磁脉冲弹。
这里就突出了核爆炸的电磁脉冲效应。
如果说一般的核武器以电磁脉冲形式释放的能量仅占核弹总释放能量的3/1010至3/105，而核电磁脉冲弹则可将此值提高到40%。
EMP的后果是破坏电气及电子设备而毫不伤害人，正好与中子弹相反。
EMP可使敌方指挥、控制、通信和情报(Command, Control, Communication & Intelligence，简写为C3I)系统遭到破坏瘫痪、电力网断路、金属管线及地下电缆通信网等都受到影响，而陷入无电源、无通信、无计算机的三无世界。
正由于不杀伤人，这就使核武器“常规化”，从而更增加了核战争的危险性。
七、小结由于80年代以来，电子设备发生了根本性的变化，集成电路取代了晶体管，这就使抗毁(高压大电流击穿烧坏)能力大大下降。
集成电路的电流为晶体管的千分之一，为电子管的百万分之一乃至千分之一。
核电磁脉冲已成为电子设备的致使威胁。
微电子技术水平愈高，电子设备的抗毁能力就愈差。
无怪乎现在俄罗斯某些军用飞机，无线电台还采用超小型电子管而不用晶体管和集成电路。
有很多国家野战电台还是用分立元件装配。
