东英时代测量培训资料
东英时代测量培训资料
（最新版）
目录
1.东英时代测量培训资料概述
2.培训资料的主要内容
3.培训资料的价值和意义
正文
1.东英时代测量培训资料概述
东英时代测量培训资料是一套针对测量领域的专业培训材料，旨在帮助测量工程师、技术员和相关从业者提高专业技能，掌握最新的测量技术和方法。
这套资料内容丰富，涵盖了测量领域的各个方面，从基本原理到实际应用，为测量行业从业者提供了宝贵的学习资源。
2.培训资料的主要内容
培训资料主要包括以下几个方面的内容：
(1) 测量基本原理：包括测量的定义、目的、分类和误差等方面，帮助学员建立扎实的理论基础。
(2) 测量仪器与设备：介绍各种常见的测量仪器和设备，包括其原理、使用方法和维护保养等方面的知识。
(3) 测量方法和技术：涵盖各种测量方法和技术，如距离测量、角度测量、高程测量等，使学员能够熟练掌握各种测量技能。
(4) 测量数据处理：教授测量数据的处理方法和技巧，包括误差分析、数据计算和绘图等方面的知识。
(5) 测量应用案例：通过实际应用案例，让学员了解测量技术在各个领域的具体应用，提高实际操作能力。
3.培训资料的价值和意义
东英时代测量培训资料具有很高的价值和意义，主要表现在以下几个方面：
(1) 提高测量行业从业者的专业素质，促进测量技术的发展和创新。
(2) 帮助企业培养合格的测量工程师和技术员，提高企业的整体竞争力。
(3) 为测量行业提供一套系统化、规范化的学习和培训资料，推动测量行业的规范化发展。
(4) 通过培训，使学员能够熟练掌握测量领域的各种技能，提高测量工作的效率和质量。
东英时代测量培训资料
东英时代测量培训资料摘要：一、前言二、培训资料概述三、测量培训的重要性四、培训内容的详细介绍五、培训成果及应用六、总结正文：一、前言随着社会的不断发展和科技的进步，测量行业在我国发挥着越来越重要的作用。
为了提高测量人员的专业素质和技能水平，东英时代测量培训资料应运而生。
本文将对东英时代测量培训资料进行详细介绍。
二、培训资料概述东英时代测量培训资料涵盖了测量领域的各个方面，包括基础理论知识、实际操作技能以及最新技术发展。
培训资料旨在帮助测量人员掌握专业技能，提高工作效率，保证测量结果的准确性。
三、测量培训的重要性测量工作是工程建设、科学研究、国土规划等领域的关键环节。
测量人员需要具备扎实的理论基础和丰富的实践经验，才能保证测量结果的准确性和可靠性。
因此，测量培训对于提高测量人员的专业素质和技能水平具有重要意义。
四、培训内容的详细介绍1.基础理论知识：培训资料涵盖了测量学的基本概念、测量方法、测量误差的分析与处理等内容，帮助测量人员掌握测量学的基本原理。
2.实际操作技能：培训资料详细介绍了各类测量仪器的使用方法、测量数据处理以及测量结果的分析和评价，使测量人员能够熟练操作仪器并正确处理测量数据。
3.最新技术发展：培训资料紧跟行业发展趋势，介绍了三维测量、自动化测量等先进技术，使测量人员了解行业最新动态，不断提高自身技能水平。
五、培训成果及应用通过使用东英时代测量培训资料，测量人员可以全面提高自己的专业素质和技能水平，为工程建设、科学研究、国土规划等领域提供准确、高效的测量服务。
同时，高质量的测量培训也有助于推动我国测量行业的持续发展。
六、总结东英时代测量培训资料是一套全面、系统的测量培训资源，对提高测量人员的专业素质和技能水平具有重要意义。
测量员培训资料
测量仪器的基本操作与维护
基本操作 • 熟悉测量仪器的结构、功能和使用方法。
• 根据测量需求选择合适的测量模式和参数设置。
测量仪器的基本操作与维护
• 正确放置和稳定测量仪器，确保测量过程中的准确性和稳 定性。
测量仪器的基本操作与维护
维护保养 • 定期对测量仪器进行校准，确保其准确性和精度。
• 清洁仪器表面和内部，防止灰尘、污垢等影响测量结果。
测量员的职业道德
遵守法律法规
严格遵守国家法律法规和行业规范，确保测 量工作的合法性和公正性。
保密义务
对测量过程中获得的涉密信息，要履行保密 义务，确保国家安全和客户利益。
诚实守信
坚持诚实守信的原则，不伪造、篡改测量数 据，保证测量结果的真实可靠。
敬业精神
热爱本职工作，认真负责，不断提高自身的 专业素养和综合能力。
地形测量案例
01
案例二：城市地形测量
• 城市环境测量技术。
02
03
• 城市地形测量需要面对高楼大厦、道路桥梁等复杂城市环境。利用激光扫描 、无人机航测等先进技术，可以高效、准确地获取城市地形数据，为城市规 划、市政建设等提供支持。
工程测量案例
案例一：高铁工程测量 • 高精度测量要求。 • 高铁工程测量对精度和稳定性有极高的要求。通过采用高精度
电子水准仪使用
了解电子水准仪的测量原理，掌握仪器的操作方法、数据处理及误 差分析。
先进仪器在测量中的应用
通过实例分析，学习先进仪器在实际测量工作中的应用，提高测量 效率和精度。
03
测量数据处理与分析
数据处理软件介绍
常用软件概述
介绍在测量数据处理中常用的软件，如AutoCAD、Civil 3D、Excel等，及其 功能特点。
测量培训_精品文档
测量培训内容：理解水准测量的基本原理；掌握自动安平水准仪和全站仪的操作方法、水准仪i角检校方法和仪器操作过程中注意事项。
一、水准测量的基本知识1、水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程，例如：设水准测量的前进方向为A点至B点，则称A点为后视点，其水准尺读数a 为后视读数；称B点为前视点，其水准尺读数b为前视读数。
a ——后视读数 A ——后视点b ——前视读数 B ——前视点（1） A 、B 两点间高差：Hab=HB-HA=b-a（2）测得两点间高差Hab后，若已知 A 点高程HA，则可得B点的高程：HB=HA+Hab（3）转点TP(turning point)的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。
2、水准路线水准路线依据工程的性质和测区情况，可布设成以下几种形式：（1）闭合水准路线。
由已知点 BM1 ——已知点 BM1（2）附合水准路线。
由已知点 BM1 ——已知点 BM2（3）支水准路线。
由已知点 BM1 ——某一待定水准点 A 。
3、水准路线的闭合差计算方法：（1）闭合差计算公式 f h=∑h测 -∑h理（2）附合水准路线高差闭合差的计算公式附合水准路线的始、终点间高差的理论值为(H终-H始)，而实测值为各测站所测高差的总和∑h测。
于是附合水准路线高差闭合差为f h =∑h测-(H终-H始)= ∑h测-HB-HA。
闭合水准路线高差闭合差的计算公式闭合水准路线始终点为同一个点,(H终-H始)＝0从而得到闭合水准路线高差闭合差的计算公式为f h =∑h测即为闭合路线观测高差的总和。
支水准路线无闭合差，所以采用往、返观测计算闭合差：f h=∑h往+∑h返（3）闭合差是用来衡量测量成果的精度，二等水准测量的闭合差容许值为±4√L。
三等水准测量的闭合差容许值：平地为±12√L，山地为±15√L。
英国皇家特许测量师入会培训讲义
英国皇家特许测量师入会培训讲义英国皇家特许测量师(RICS)入会培训讲义第一章: 什么是RICS?1.1 RICS的背景与历史1.2 RICS的使命与价值观第二章: RICS会员资格2.1 RICS会员资格的种类2.2 个人会员资格的要求2.3 公司会员资格的要求第三章: RICS入会申请程序3.1 入会申请的材料与表格3.2 入会申请的评估与审查流程3.3 入会申请的时间与费用第四章: RICS入会培训4.1 入会培训的目的与重要性4.2 入会培训的内容与要求4.3 入会培训的时间与地点第五章: RICS入会考试5.1 入会考试的类型与科目5.2 入会考试的考试内容与要求5.3 入会考试的时间与地点第六章: RICS会员权益与责任6.1 RICS会员权益的意义与保障6.2 RICS会员责任的要求与标准6.3 RICS会员的职业道德与行为准则第七章: RICS会员发展与认证7.1 RICS会员发展的机会与资源7.2 RICS会员认证的作用与影响7.3 RICS会员持续专业发展的要求与机制第八章: RICS会员在行业中的地位与影响8.1 RICS会员在房地产与建筑行业中的角色与职责8.2 RICS会员对行业标准与实践的影响与推动8.3 RICS会员在国际舞台上的地位与影响第九章: RICS会员的职业发展与机会9.1 RICS会员的职业发展路径与机会9.2 RICS会员的全球就业机会与竞争力9.3 RICS会员的行业声誉与发展前景结语: 迈向专业成就的旅程通过本讲义，您将深入了解英国皇家特许测量师(RICS)的入会培训要求与程序，掌握入会考试的内容与要求，并了解成为RICS会员后所享有的权益与责任。
此外，您将了解RICS会员在行业中的地位与影响，以及职业发展的机会与前景。
祝愿您在迈向专业成就的旅程中取得圆满成功！。

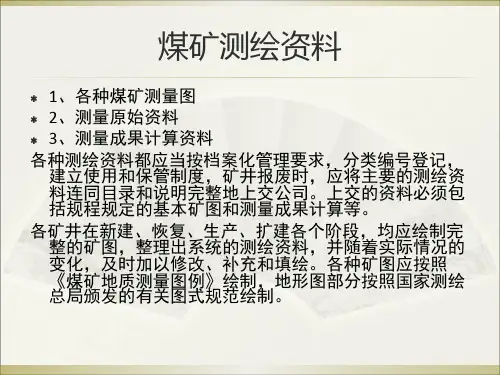

测量技术培训讲稿提纲
基本矿图绘制要求
1、基本矿图绘制内容
2、基本矿图绘制要求
井田区域地形图内容
1、各级平面和高程测量控制点，注明点号、高程。 2、居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记 名称。 3、重要的独立地物。如井口（包括废弃不用的井口和小煤窑井口，并注记 名称）、钻孔（注记编号）、烟囱、水塔、电线杆和坟地。 4、各种管线和垣栅。如高低压输电线、通讯线、煤气管道、围墙、铁丝网 和篱笆等。 5、各种道路。如铁路、轻便铁道、架空索道、公路、大车道和乡村路等。 注记铁路及主要公路名称。 6、水系及其附属设施。如河流、湖泊、水库、沟渠、输水槽、桥梁、渡口、 泉和水井等。注记河流、湖泊、水库、及主要沟渠名称。 7、以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地 貌。如塌陷坑、塌陷台阶、积水区、矸石山（堆）等。
1：500井底车场平面图绘制内容
1.井底车场内的所有生产设施，如各类巷道、硐室（岩道用桔黄色， 线粗0.15mm；砌碹巷道用双线，间隔0.5mm；巷道宽按实际）和水 闸门、水闸墙、防火门等，水闸门、水闸墙、防火门按采掘工程平面 图图例的要求绘制。巷道名称注记字高3mm。轨道要注明坡向和坡度 ，轨道的坡向以线粗0.15mm，线长10mm的小箭头标明，箭头长 2mm。标高、坡度注记字高2mm（上坡为正，下坡为负），区分单 轨和双轨（轨道以线粗0.3mm的黑线表示）。曲线巷道应标出曲率半 径、转向角和弧长（注在圆的内侧，字高2mm），巷道交叉和变坡处 应注记底板高程（字高2mm），泵房要表示各台水泵的位置，水泵符 号按排水系统图例的要求绘制。 要注明排水能力、扬程和功率，水仓应注明容量（中文、字高3mm， 数字字高2mm），水仓护煤柱图布置样图的要求绘制.要求如下⒈ 1、平面图、剖面图、附表应绘在一张图上，平面图在右 ，附表在左，剖面图视图面合理布置。 2、平面图上绘出受保护对象、围护带（红色，线粗 0.3mm）、煤层底板等高线和主要断层（同1：2000采掘 图），煤柱与开采水平或煤柱与开采煤层的交面线的水平 投影线（红色，线粗0.3mm）注批准文号（注在线的外面 ，尽可能水平排列在线的右上方，字体用仿宋，字高3mm ，字的颜色为红色），保安煤柱线的角点编号用字母（字 高3mm）、数字（字高2mm），用红色。坐标格网线、 坐标注记、指北针同1：2000采掘图。。
测量培训ppt课件
总结词
详细描述
1. 室内地图制作
2. 室内导航服务
3. 室内物流配送
室内定位技术是近年来 发展迅速的一种技术， 可应用于商场导购、工 厂物流等领域。
室内定位技术的测量应 用主要包括以下几个方 面
通过室内地图的制作， 为用户提供准确的室内 位置信息，包括商场的 店铺位置、公共设施位 置等。室内地图制作需 要采用定位技术、三维 建模等技术手段。
案例二：地质勘测中的测量应用
2. 矿产勘查
通过矿产勘查，对矿床的位置、大小、形状等进行测量和评估，为后续开采和利用提供基础资料。矿 产勘查中需要使用探矿仪器、GPS定位等技术和设备。
3. 水文地质
通过水文地质调查，了解地下水的形成、分布和水质状况，为水资源利用和水质保护提供基础资料。 水文地质调查中需要使用水位计、电导率计等设备，采用地球物理勘探等方法可以提高调查精度和效 率。
测量仪器的选用与维护
根据测量任务选择合适的测量仪器。 根据仪器使用说明正确操作仪器。 注意仪器的维护和保养，保证仪器的长期使用效果。
03
测量技术及应用
距离测量
总结词
距离测量是测量培训的基础内容，涵盖了传统测量方法和现代技术。
详细描述
距离测量是测量培训的基础内容之一，涵盖了多种传统测量方法和现代技术。传统测量方法包括钢尺测量、视距 测量和三角测量等，而现代技术则包括GPS测量、激光雷达测量和三维扫描等。不同方法的适用范围和精度要求 也有所不同，需要根据具体应用场景选择合适的测量方法。
THANKS
测量培训ppt课件
目录
• 测量基本知识 • 测量仪器概述 • 测量技术及应用 • 测量数据处理与分析 • 测量技术的发展趋势与挑战 • 案例分析与实践操作
测量员培训资料PPT课件
允许误差（mm） ±5 ±10 ±15 ±20 ±25 ±30
第六章 主体结构施工阶段
1、结构施工测量的主要内容包括：主轴线内控基准点的设置、施工层的 放线与抄平、建筑物主轴线的竖向投测、施工层标高的竖向传递、大型预制 构件的弹线与结构安装测量等。
项目
外廓主轴线长度 L （m）
细部轴线 承重墙、梁、柱边线 非承重墙边线 门窗洞口线
L ≤30
30< L ≤60 60< L ≤90 90< L ≤120 120< L ≤150 150< L
允许误差（mm） ±5 ±10 ±15 ±20 ±25 ±30 ±2 ±3 ±3 ±3
第16页/共33页
第17页/共33页
第11页/共33页
（3）建筑物距定位依据较远，且量距困难时，宜选用角度（方向）交会法； （4）建筑物距定位依据不超过所用钢尺长度，且场地量距条件较好时，宜选 用距离交会法； （5）使用全站仪定位时，宜选用坐标放样法。
第五章 基础施工阶段
1、基槽（坑）开挖应符合下列规定： （1）条形基础放线，以轴线控制桩为准测设基槽边线，两灰线外侧为槽宽， 允许误差为+20mm、–10mm； （2）杯形基础放线，以轴线控制桩为准测设柱中心桩，再以柱中心桩及其轴 线方向定出柱基开挖边线，中心桩的允许误差为 3mm； （3）整体开挖基础放线，地下连续墙施工时，应以轴线控制桩为准测设连续 墙中线，中线横向允许误差为±10mm；混凝土灌注桩施工时，应以轴线控制桩 为准测设灌注桩中线，中线横向允许误差为±20mm；大开挖施工时应根据轴线 控制
测量基础知识和操作培训课件
•并联测量
• 则得: ∆=10um
•
• 这说明当不遵守阿贝原则测量时，由于工作台移动时直线度误差所
引起的测量误差为一次大误差。
路漫漫其修远兮, 吾将上下而求索
•第二章 测量的基合阿贝原则）：
•测量误差∆为： ∆=L(1-cosφ) =2L(sinφ/2)² •当φ很小时 : ∆≈ Lφ²/2 • 可见测量误差∆与L φ² 成正比， 因为∆与倾角成二次方关系，所以 习惯上称二次误差。
• •接触测量&非接触测量
单项测量&综合测量
•工序测量&终结测量
主动测量&被动测量
•零位法 偏位法 替代法
累积法
路漫漫其修远兮, 吾将上下而求索
•第四章 测量方法的选择
•测量方法
•零位法：利用惠斯登电桥测量电阻（或电容、电感）是这种 方 • 法的一个典型例子 。天平、检流计等 •偏位法：在测量过程中,用仪器表指针的位移(即偏差)来表示 • 被测量的测量方法。 •累积法：把某些难以用常规仪器直接测量的物理量用累积的 方 路漫漫其修远兮,
吾将上下而求索
•第四章 测量方法的选择
•测量方法的正确选择
•1、测量方法选择的基本原则：
• 在满足精度的前提下，选择最经济的方法。
•2、选择计量器具准确度的方法：
❖选择计量器具准确度取决于测量方法的准确度系数K，K值一般取
1/3~1/10。测量准确度较高、测量对象的公差值小，K值可等于或
接近1/3；测量准确度较低、测量对象的公差值大，K值可以小一些
吾将上下而求索
•第四章 测量方法的选择
•（接上页）计量器具的测量不确定度允许值u1按测量不确定度与工
件公差的比值分档，IT6~IT11分为Ⅰ，Ⅱ，Ⅲ三档，IT12~IT18分 为Ⅰ,Ⅱ两档，Ⅰ，Ⅱ，Ⅲ对应比值分别是1/10,1/6,1/4。计量器具
测绘师资格考试培训工程测量辅导素材
制定国际标准： 积极参与制定 国际工程测量 标准和规范， 提高中国标准 在国际上的影 响力和认可度
举办国际会议： 定期举办国际 工程测量学术 会议和技术交 流活动，分享 中国在工程测 量领域的经验
和成果
培训和人才交 流：加强与其 他国家的培训 和人才交流， 提高中国工程 测量人员的专 业水平和国际
坐标系和测量基准
坐标系：包括地 理坐标系和施工 坐标系，是工程 测量的基础。
测量基准：包括 水准基准和方向 基准，是确定地 面点高程和方位 的依据。
高程系统：常用 的高程系统有 1956年黄海高程 系统和1985年国 家高程系统。
测量精度：工程 测量中需要考虑 的重要因素，包 括误差和不确定 度。
案例背景：说明道路工程建设项目的概况，包括项目规模、地理位置等
测量方法与技术：详细介绍在道路工程测量中使用的测量方法和技术手段，如GPS定位、水 准测量等
案例实施过程：描述道路工程测量的具体实施过程，包括测量前的准备工作、测量过程中的 技术要求和测量后的数据处理等
桥梁工程测量案例
案例概述：介绍桥梁工程测量的背景、目的和重要性
制定依据：工程测量实践经验 和技术发展水平
制定流程：调研、起草、征求 意见、审查、批准和发布
修订原因：技术进步、实践经 验、存在问题等
修订程序：提出修订建议、审 查、批准和发布
工程测量规范和标准的实施和应用
实施：在工程测量中，规范和标准 是必须遵守的准则，以确保测量数 据的准确性和可靠性。
重要性：规范和标准的实施和应用 对于提高工程质量和安全性至关重 要，同时也有助于降低测量误差和 避免安全事故。
隧道工程测量的 基本要求
隧道工程测量的 实施步骤
测量培训课件ppt课件
机械测距
利用机械结构，如弹簧或齿轮 等，测量目标距离。
角度测量
光学测角
利用光学原理，如望远 镜或显微镜等，测量角
度。
电子测角
利用电子传感器，如电 子罗盘或陀螺仪等，测
量角度。
机械测角
利用机械结构，如量角 器或转盘等，测量角度
。
水准仪测角
利用水准仪的原理，通 过测量两点间的高差来
计算角度。
利用直角坐标系，通过测量点的坐标值来确 定目标位置。
三维坐标测量
利用三维坐标系，通过同时测量三个坐标轴 上的值来确定目标位置。
极坐标测量
利用极坐标系，通过测量角度和距离来确定 目标位置。
摄影测量
利用摄影技术，通过拍摄照片并分析照片中 的几何特征来确定目标位置和姿态。
04 工程测量实践
建筑施工测量
建筑施工测量的定义
建筑施工测量的技术方法
建筑施工测量是工程测量中的一个重 要分支，主要涉及施工前后的测量工 作，包括施工控制网的建立、建筑物 的定位和变形观测等。
建筑施工测量的技术方法包括全站仪 、GPS、水准仪等，这些技术方法能 够实现快速、准确的测量。
建筑施工测量的重要性
建筑施工测量是确保工程质量的重要 环节，通过准确的测量，可以控制施 工误差，提高建筑物的安全性和稳定 性。
对测量设备进行定期维护保养，确保设备正常运行，降低故障风 险。
使用合格设备
使用经过认证合格的测量设备，避免因设备质量问题导致意外事 故。
设备存放与运输安全
在存放和运输测量设备时，应遵循安全规范，防止设备损坏或人 身伤害。
THANKS FOR WATCHING
感谢您的观看
水利工程测量
