形 分
复曲线
正常型: L-Ls1-R1-R2-Ls2-L
类
卵型: L-Ls1-R1-Ls2-R2-Ls3-L
复合型: L-Ls1-Ls2 … - Lsn - L
回头曲线 L-R1-L-R2-L-R3-L
3）、曲线 要素计算
A、简单型平曲线计算
JD2
①已知条件 α (偏转角) R=XXX Ls1=0 Ls2=0
B 对称基本型平曲线计算
③基本计算公式
ΔR = Ls2/24R- Ls4/2688R3 + Ls6/506880R5
q = Ls/2 – Ls3/240R2 + Ls5/3456R4
T0 = (R+ΔR) Tan(α/2) Ts = T0 + q Es = (R+ΔR) / Cos(α/2) – R
圆水准器
仪器旋转180°
检验合格 不合格 需校正
校正： ①转动脚螺旋调整偏离值的1/2； ②用改针调整圆水准器校正螺丝，使气泡居中； ③反复几次，直至气泡在任何位置都居中为止。
2、横丝⊥竖轴
M
M
M
检验合格
检验： ①整平后以横丝一端瞄准墙上一点； ②拧紧制动螺旋，转动微动螺旋； ③若该点偏离横丝，则校正。
i角校正
① 先求i角值,再计算B尺正确读数b2’ ②使用微倾螺旋使读数对准b2’ ， 此时管水准气泡不居中，调节两个校 正螺旋使气泡居中即可。
29
三、全站仪简介
全站仪测量的基本原理是通过测量仪器到目标点的直线距 离以及水平角和垂直角得到目标点的坐标。
测量距离的方式目前有红外测距和激光测距。红外测距需 要在目标点上放置一个棱镜。激光测距也叫免棱镜测距。 红外测距的精度要比激光测距的精度高。
工程测量培训
1954年从前苏联引入北京的坐标系。西安80坐标 系是1980年在西安建立的原点坐标系。国家2000 坐标系2018年7月1日起全面使用国家2000坐标系 ，也就是说西安80和北京54坐标系将正式退出历 史舞台。WGS-84坐标系是美国研制的坐标系，也 是目前世界上采用的通用坐标系，它包括我们现 在使用的RTK也是通过84坐标系转换而来。 ③测量的误差主要来自仪器的误差、观测的误差 和外界条件的影响。仪器的误差：尽管现在的仪 器制造的相当精密，它也很难做到完美无缺。即 使仪器经过严格的校正，也绝对达不到理论上的
⑦无法正常连接机器时，查看手机卡是否需要续费， 信号灯是否正常，电池是否充足，尝试连接其他服务 器IP地址，进行系统自检功能，如果自检失败则需要 维修。 ⑧基站平移后去另外控制点进行校核。 ⑨使用外挂电台模式时基准站与外挂电台远离3米，以 防外挂电台影响卫星信号。
•谢谢大家
在视线高度不变的情况下，可以检验读数是否正 确。主要用于国家三、四等水准控制测量，路线 总长不大于16公里。铟钢尺主要用于国家一、二 等水准测量和沉降观测。铟钢尺面上是由条码图 案组成，仪器通过拍照的方式识别塔尺上的刻度 ，消除了人为读数误差。 2、水准仪的操作顺序为：粗平→瞄准→读数。 3、水准测量的原理：
3、RTK的参数求取 接收机收到的数据是WGS-84经纬度坐标，我们需 要转换成施工测量坐标，这就需要手蒲上面的软件进 行坐标转换和设置。 所求参数主要是计算四参数或七参数和高程拟合 参数。采集源点至少需要两个设计院已知点以及中央 子午线、投影面高和坐标系统才能进行转换参数。 通常最大距离小于10公里的测区，使用四参数就 可以了。七参数的应用范围一般大于50公里计算时需 要知道三个已知点的源坐标。
面与高程两个方面。平面测量主要采用全站仪测 角度和RTK静态测设。高程测量主要采用水准仪 往返测和全站仪三角高程测设。在完成以上后, 方可进行原地面的测量,线路中线的放样。 4、测量报验的流程
工程测量基础知识培训教材(64张)PPT
在地形图上通常 用等高线来表示 地貌
§ 1.3 地面点位的确定
地面点的空间位置由三维 坐标确定，包括
球面坐标（L，B，H）或（X， Y，Z）
平面坐标 (x, y)和高程H，可 写为(x, y，H)
起始大 地子午 面
E
N
• P（L B H）
H
•P
O
B
K
L
赤道
面
1、确定椭球的形状和大小 S 大地经度L 大地纬度B
Z Y
扁率 a b
a
数学模型
x2 y2 z2 1 a2 a2 b2
X
地球平均半径 R=6371km
R1(aab) 3
§ 1.2 地球椭球——参考椭球体
• 旋转椭球理论上是唯一 的数学球体
• 旋转椭球参数，难以全 球统一确定；各国自己 测定并采用的旋转椭球 称为参考椭球
• 同时顾及地球几何参数 和物理参数的旋转椭球 称为地球椭球体，又称 为参考椭球体
• 参考椭球面是测量计算 和制图的基准面
§ 1.3 地面点位的确定
地球表面所有地 理空间信息总称 为地形。
地形包括 地物和地貌两大部 分
§ 1.3 地面点位的确定
地物：地面上人造和天然 的固定物体
将地物特征点按比例缩小 在图纸上，并用一定的地 物符号绘制在地形图上。
§ 1.3 地面点位的确定
2、椭球的定位和定向 大地高H
§ 1.4 测量中常用的坐标系统
地面点位的坐标与选用的地球椭球和坐标系 统有关，测量中常用的坐标系统有：天文坐标系、 大地坐标系、高斯平面直角坐标系、独立平面直 角坐标系
一、天文坐标系
球面坐标，称为地理坐标
培训教材-工程测量参数
培训教材-工程测量参数工程测量是几何量计量的要紧组成部分，是机械加工中，操纵工件质量的重要手段。
其内容要紧包括：形位公差测量、螺纹测量、齿轮测量、长度尺寸测量、平台测量等。
其中形位误差测量是形状误差和位置误差测量的统称，形状误差包括六项内容，位置误差包括八项内容。
它们足操纵机械加工零件的几何形状和几何要素之间的相互关系的。
对它们进行测量是保证零件质量的重要手段。
第一节形位误差检测基础知识一、形状误差(一)概述构成零件几何特点的点、线、面称为几何要素，简称要素。
形状误差涉及的要素是线和面，它们的误差与公差有多种类型项目。
对中心线、素线(母线)、棱线及狭长表面(如导轨面)，形状误差要紧是操纵直线度；对平面要求操纵平面度；对旋转体要求操纵圆度、圆柱度、圆锥度等，对曲线和曲面要求操纵线轮廓度和面轮廓度。
总的来讲，形状误差确实是轮廓误差，直线度和圆度实际上是线轮廓度的直线轮廓和圆轮廓，平面度和圆柱度、圆锥度是面轮廓度的平面轮廓，圆柱轮廓和圆锥轮廓。
因为在生产中，直线度、平面度、圆度等用得较多，故单另提出项目。
目前世界上许多国家的形位公差国家标准所规定的公差项目和符号，都与ISO国际标准趋于一致，我国国家标准中规定的公差项目和符号与IS O标准一致，见表1—1—1。
其中以直线度、平面度(人们常合称平直度)和圆度用得较为普遍，圆柱度和线、面轮廓度是国家标准新提出的项目(圆锥度另有国家标准)。
表1－1－1项目符号项目符号项目符号直线度―圆度○线轮廓度平面度圆柱度面轮廓度零件上的各种要素可区分如下：1．理想要素与实际要素理想要素是按设计要求在图纸上给出的没有误差的理想状态的要素，它仅具有抽象的几何意义。
实际要素是零件加工后实际存在的要素，通常由测得的要素来替代。
由于有测量误差存在，因此测得要素并非实际要素的真实情形。
2．轮廓要素和中心要素零件具体表面上的要素称为轮廓要素，如素线、曲线、圆柱面、平面、曲面等，回转体的回转中心、轴心线以及某些对称轮廓的对称线、对称面等假想的要素称为中心要素，它也只是抽象存在，具体应用时要进行分析和模拟。
工程测量(教材)

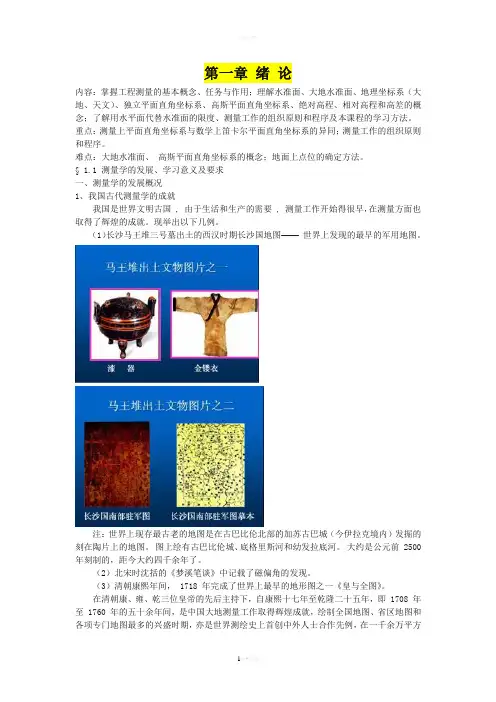

第一章绪论内容：掌握工程测量的基本概念、任务与作用；理解水准面、大地水准面、地理坐标系（大地、天文）、独立平面直角坐标系、高斯平面直角坐标系、绝对高程、相对高程和高差的概念；了解用水平面代替水准面的限度、测量工作的组织原则和程序及本课程的学习方法。
重点：测量上平面直角坐标系与数学上笛卡尔平面直角坐标系的异同；测量工作的组织原则和程序。
难点：大地水准面、高斯平面直角坐标系的概念；地面上点位的确定方法。
§ 1.1 测量学的发展、学习意义及要求一、测量学的发展概况1、我国古代测量学的成就我国是世界文明古国 , 由于生活和生产的需要 , 测量工作开始得很早，在测量方面也取得了辉煌的成就。
现举出以下几例。
（1）长沙马王堆三号墓出土的西汉时期长沙国地图——世界上发现的最早的军用地图。
注：世界上现存最古老的地图是在古巴比伦北部的加苏古巴城（今伊拉克境内）发掘的刻在陶片上的地图。
图上绘有古巴比伦城、底格里斯河和幼发拉底河。
大约是公元前 2500 年刻制的，距今大约四千余年了。
（2）北宋时沈括的《梦溪笔谈》中记载了磁偏角的发现。
（3）清朝康熙年间， 1718 年完成了世界上最早的地形图之一《皇与全图》。
在清朝康、雍、乾三位皇帝的先后主持下，自康熙十七年至乾隆二十五年，即 1708 年至 1760 年的五十余年间，是中国大地测量工作取得辉煌成就，绘制全国地图、省区地图和各项专门地图最多的兴盛时期，亦是世界测绘史上首创中外人士合作先例，在一千余万平方公里的中国大陆上完成了大规模三角测量的宏伟业绩。
2、目前测量学发展状况及展望（1）全站仪的测量室内外一体化。
（2）全球定位系统 GPS （ Global positioning system ）的发展。
（3）遥感 RS （ Remote sense ）的发展。
（4）地理信息系统 GIS （ Geographic information system ）的发展。
（5） 3S 技术的结合 , 和数字地球（ digital earth ）的概念。
工程测量方面的书籍
工程测量方面的书籍
工程测量是工程建设的重要环节之一，也是建造工程的基础。
在工程测量过程中，不仅需要熟悉相关仪器的使用方法，还需要掌握测量的基本原理和方法。
因此，对于工程测量人员来说，阅读相关的书籍非常重要。
以下是工程测量方面的书籍推荐：

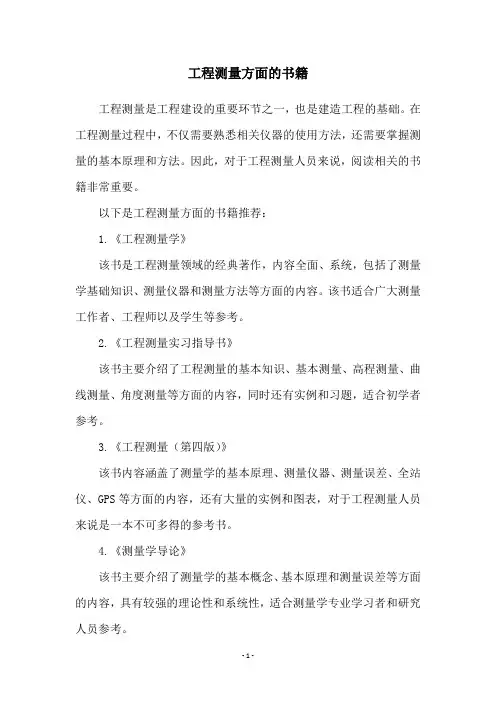

1.《工程测量学》
该书是工程测量领域的经典著作，内容全面、系统，包括了测量学基础知识、测量仪器和测量方法等方面的内容。
该书适合广大测量工作者、工程师以及学生等参考。
2.《工程测量实习指导书》
该书主要介绍了工程测量的基本知识、基本测量、高程测量、曲线测量、角度测量等方面的内容，同时还有实例和习题，适合初学者参考。
3.《工程测量（第四版）》
该书内容涵盖了测量学的基本原理、测量仪器、测量误差、全站仪、GPS等方面的内容，还有大量的实例和图表，对于工程测量人员来说是一本不可多得的参考书。
4.《测量学导论》
该书主要介绍了测量学的基本概念、基本原理和测量误差等方面的内容，具有较强的理论性和系统性，适合测量学专业学习者和研究人员参考。
总之，工程测量是一门实践性和理论性相结合的学科，只有掌握了相关知识和技能，才能更好地完成测量任务。
希望以上书籍能够对工程测量人员提供一些参考和帮助。
工程测量培训教材
《工程测量》课程教案石家庄铁路职业技术学院第一讲绪论一、一、工程测量的实质工程测量的实质确实是定位，即确定点为之间的关系。
关于点为之间的关系的确定通常有两种情况：一种情况是：已知点位在地面上的位置，不知其与其它点位之间的具体关系，通常测量出这些点位的坐标（X，Y，H）或将这些点用图表示，那个过程就叫测绘；另一种情况：是点位的坐标已知，或在图上的位置已知，但在地面上的位置未知，将这些点位在地面上的位置测量出来，那个过程就叫测设（或施工放样）。
在测量中，由于点位要求的精度不同，采纳的方法不同测量学又分为：大地测量学：在宽敞区域布设高精度的操纵点，顾及地球曲率的阻碍。
地形测量学：在小区域测量大比例尺地形图，不顾及地球曲率的阻碍。
摄影测量与遥感：研究用各种传感器所获得的影象绘制地形图。
工程测量学：研究各种工程在勘测设计、施工及运营等时期中测量工作。
二、二、测量坐标系测量坐标系与数学坐标系不同X Y三、三、地面上点位的表示方法地面上的点位是空间点位对其表示用三个量表示平面坐标（X，Y）和高程H四、四、 测量内、外业遵循的原则测量过程是带有误差的，误差是传递的，若从一点动身，一直测下去将会引起专门大的误差，为了减小误差的积存，在外业H YY A测量中应遵循以下原则：先操纵，后碎部（或先整体，后局部）的原则为了保证计算的正确性内业计算应遵循以下原则：步步有检核，一人计算，另一人检核。
五、五、测量的差不多工作测量的实质确实是定位也确实是确定点位的（X，Y，H），要想将这三个量求出来必须进行以下四项差不多工作：高程测量角度测量距离测量方向测量六、在工程建设中的测量工作设计部门：收集资料（各种比例尺地形图、DOM等）初测（导线测量、水准测量、1: 2000大比例尺地形测量）图纸定线定测（放线、直线测量、曲线测量、纵、横断面测量）施工单位：交接桩复测（导线测量、水准测量、直线测量、曲线测量、纵横断面测量）施工测量竣工测量运营部门：定时复测维修线路第二讲水准测量2-1 高程测量的概念一、方法1 水准测量（几何法）2 三角高程测量3 摄影测量应用最多的是水准测量和三角高程测量，精度最高的是水准测量。
工程测量安全培训教材
工程测量安全培训教材一、引言工程测量是保障工程质量和工程进度的重要环节，但在实践中存在一定的安全风险。
为了提高从业人员的安全意识和技能，需要进行相关的培训教育。
本教材旨在向工程测量人员传授有关工程测量安全的知识和技能，以确保他们在工作中能够高效、安全地完成测量任务。
二、安全意识培训1. 工程测量安全意识的重要性在工程测量过程中，面对高风险的工作环境和复杂的测量设备，培养工作人员的安全意识至关重要。
只有充分认识到测量中的潜在安全威胁，才能有效预防事故的发生。
2. 工程测量安全意识的培养方法通过开展安全意识培训，可以提高从业人员对安全的认知和理解。
培训内容主要包括工作环境安全、测量设备的正确使用、常见安全事故案例的分析等。
培训形式可以采用讲座、案例分享、角色扮演等多种方式，以提高培训效果。
三、工程测量安全技能培训1. 工程测量设备的正确使用工程测量常用的设备包括全站仪、测量仪器等。
培训人员需要详细了解这些设备的结构、原理和正确的使用方法，掌握设备的校准和操作规程。
同时，还需要注意设备的保养和维护，以保证设备的正常运行和测量的准确性。
2. 安全操作规程和标准在进行工程测量时，必须遵守相关的操作规程和标准。
培训人员需要熟悉各类操作规程和标准，包括测量前的准备工作、测量方法选择、数据处理等。
只有按照规范操作，才能确保测量结果的准确性和工作人员的安全。
3. 现场安全措施和风险防范工程测量现场常存在一定的安全风险，如高空作业、电气设备等。
培训人员需要了解各类风险的防范措施，掌握急救和应急处理方法。
此外，还需要学习如何正确使用个人防护装备，确保在危险环境下的个人安全。
四、事故案例分析与学习通过分析工程测量领域的典型事故案例，可以帮助从业人员深刻认识到安全意识的重要性。
通过案例讲解，可以总结事故发生的原因和避免类似事故的方法。
培训人员应该不断学习和借鉴他人的经验，以提高自身工作中的安全防范意识。
五、问答与讨论在培训过程中，可以组织问答和讨论环节，加强培训人员对安全知识的理解和应用。
工程测量工培训教材
中国中铁股份有限公司《高技能人才评价示范标准》系列培训教材工程测量工培训教材王洪章主编中铁三局2010年5月III目录第一章水准测量 (1)第一节地面点位的表示方法 (1)第二节普通水准测量 (5)第三节三、四等水准测量 (12)第四节一、二等水准测量 (16)第五节精密水准仪、电子水准仪 (20)第六节E XCEL软件测量内业数据处理 (35)第二章距离测量与直线定向 (43)第一节视距测量 (43)第二节光电测距 (44)第三节直线定向 (45)第三章全站仪 (49)第一节全站仪简介 (49)第二节全站仪的基本操作及功能 (50)第三节全站仪介绍 (52)第四章GPS测量技术 (61)第一节GPS的概述 (61)第二节GPS的组成 (61)第三节GPS坐标系统 (62)第四节GPS卫星定位原理 (66)第五章测量误差的基本知识 (68)第一节测量误差概述 (68)第二节评定精度的指标 (70)第三节误差传播定律 (72)第四节等精度直接观测平差 (75)第六章平面控制测量 (78)第一节控制测量概述 (78)第二节导线测量 (79)第三节卫星定位测量 (85)第七章地形测量 (92)第一节地形图基本知识 (92)第二节全站仪数字化测图技术 (95)第八章铁路工程测量 (98)第一节铁道工程概论 (98)第二节线路初测与定测 (105)第三节全站仪任意点坐标测设曲线 (114)- III第四节路基工程施工测量 (121)第五节无砟轨道施工控制测量 (132)第六节无砟轨道铺设的施工测量 (150)第七节桥梁控制测量 (155)第八节桥梁施工测量 (157)第九节桥梁变形监控 (163)第十节山岭隧道洞外控制测量 (168)第十一节山岭隧道洞内测量 (171)第九章城市轨道工程测量概述 (178)第一节城市轨道交通工程概述 (178)第二节城市轻轨控制测量 (182)第三节轻轨施工测量 (185)第四节地铁工程控制测量 (189)第五节地铁工程施工测量 (205)第六节地铁工程变形监测 (226)第十章测量方案编制 (242)第一节测量方案编制内容 (242)第二节测量方案编制过程 (243)第三节测量方案编制示例 (244)IV- V第一章水准测量第一节地面点位的表示方法一、地球的形状和大小1.水准面和水平面测量工作是在地球的自然表面进行的，而地球自然表面是不平坦和不规则的，有高达8 848．13m 的珠穆朗玛峰，也有深至11 022m的马里亚纳海沟，虽然它们高低起伏悬殊，但与地球的半径6371km 相比较，还是可以忽略不计的。
《工程测量培训教材》课件
遥感测量
通过卫星、飞机等平台获取地 面信息的方法。
摄影测量
通过摄影获取目标信息并确定 点位的方法。
惯性测量
利用惯性原理进行定位和导航 的方法。
测量技术的选择与优化
01
根据工程需求选择合适 的测量技术，考虑精度 、效率、成本等因素。
02
对传统测量技术和现代 测量技术进行比较分析 ，选择最优方案。
05 工程测量案例分析
建筑工程测量案例
总结词
大型建筑物的平面和高程测量
详细描述
介绍如何使用全站仪、水准仪等设备进行大型建筑物如高层住宅、商业大厦的 平面和高程测量，确保建筑物的几何尺寸和位置精度符合设计要求。
道路工程测量案例
总结词
道路中线测量和纵横断面测量
详细描述
介绍道路工程中如何进行中线测量和纵横断面测量，以确保道路线形符合设计要求，并满足排水和土地利用等需 求。
工程测量的基本原则
总结词：基本原则
详细描述：工程测量遵循一定的基本原则，以确保测量 数据的准确性和可靠性。这些原则包括：遵守国家法律 法规和相关标准，遵循实事求是的原则，保证测量数据 的真实性和客观性；根据工程项目的实际需要，选择合 适的测量方法和设备，以确保测量精度和效率；在测量 过程中，应采取必要的安全措施，确保人员和设备的安 全；对测量数据进行严格的质量控制和误差分析，以确 保测量数据的可靠性和可用性。
03
根据工程进展情况，对 测量方案进行调整和优 化，确保工程顺利进行 。
04
结合多种测量技术，实 现优势互补，提高测量 精度和效率。
03 工程测量流程
测量前的准备
确定测量任务和目标
收集资料和现场踏勘
