串口服务器的原理及使用方法
什么是串口服务器 它的作用以及工作原理
什么是串口服务器：串口服务器就是一种通过网络连接两个或多个串口设备的联网设备。
它可以让我们使不在受到物理电缆的长度限制，无论它们位于世界的任何地方，都可以通过以太网连接串口设备。
通过使用串口连接的方法，设备可以像紧靠设备一样工作，而无需任何中间设备。
串口服务器的工作原理及方式：串口服务器的工作方式是通过连接两端的串口设备打包，然后将串行数据打包到以太网数据包中。
数据是在两个网络连接的串行接口之间创建链接。
在设备之间进行信号传输之前，数据将转换为通过网络发送的TCP/IP数据包。
该过程在接收端被逆转，TCP/IP数据包被转换回串行信号。
数据包的使用使您的网络应用程序可以保持生存，而无需进行任何配置更改。
串口服务器的作用：1、串品服务器能将传统的RS-232/422/485设备立即联网。
串口设备联网服务器如同含CPU、实时操作系统和TCP/IP协议的微型电脑，在串口和网络设备中传输数据。
使用串口服务器可以在世界的任何位置，通过网络，用您的计算机来存取、管理和配置远程的设备。
实现网络化管理和远程控制。
2、串口服务器，可以让您减轻工作而非增加工作负担。
首先优质串口服务器会有“友好的管理接口”，这些数目繁多的串口设备可能分散在不同的远程，因此优质串口转换器可以利用单一接口完成所有的设定就是一项重要的指标，不论是用Windows软件，Web或是Telnet。
高效能与低延迟，在某些传统的串口传输应用，115.2Kbps就已经足够使用，然而如果要转为百兆接口转换器通讯，嵌入式设备模块的速度高230.4kbps将更有保障。
串口服务器的应用场景：如上面所说串口服务器的主要作用就是通过串口端RS232/485连接串口设备，另一端与网口相连，RS232和RS485串口同时独立工作，互不影响，可以远程管理多个串口通讯设备，它通常被应用在一下几个方面：1、作为中继延长通讯距离2、通过虚拟串口软件实现原串口程序远程控制设备3、网络远程控制PLC实现联网4、与连接Modbus传感器实现连接组态软件。
串口服务器的配置与连接调试
串口服务器的配置与连接调试串口服务器是一种用于将串口设备连接到网络的设备，它可以将串口设备的数据转换为网络数据并进行传输。
串口服务器的配置与连接调试是串口服务器使用过程中非常重要的一部分，下面将详细介绍串口服务器的配置与连接调试的步骤。
一、串口服务器的配置1.环境准备在进行串口服务器的配置之前，首先需要准备一些环境，包括一个串口服务器，电脑或者其他终端设备，以及一个串口设备。
确保串口服务器和终端设备都已经正确连接，并且串口设备正常工作。
2.IP地址设置首先需要通过串口服务器的管理界面或者配置工具来设置串口服务器的IP地址。
IP地址应该和局域网中的其他设备在同一个子网中，确保它们可以相互通信。
3.端口配置接下来需要配置串口服务器的端口参数，包括波特率、数据位、校验位、停止位等。
这些参数应该与串口设备的参数保持一致，确保数据可以正常传输。
4.协议设置在进行串口服务器的配置时，还需要设置相应的协议，包括TCP/IP 协议和串口协议。
TCP/IP协议用于将串口的数据转换为网络数据，并进行传输；串口协议用于定义串口设备的通信规则，如MODBUS协议、RS232协议等。
根据串口设备的需要选择合适的协议。
5.高级配置除了基本的配置外，还可以进行一些高级配置，如数据转换、数据过滤、数据存储等。
根据具体的需求进行相应的配置。
二、串口服务器的连接调试1.应用软件配置2.连接设备打开应用软件后，选择串口服务器的IP地址和端口号，点击连接按钮进行连接。
连接成功后，应用软件的界面将会显示相应的连接信息。
3.数据交互连接成功后，可以通过应用软件向串口设备发送数据，并接收串口设备返回的数据。
可以通过手动输入数据或者使用发送按钮来发送数据，并在应用软件的界面上查看接收到的数据。
4.调试分析通过数据交互可以了解串口设备的工作状态和数据传输情况。
根据收发数据的情况可以进行相应的调试和分析，找出问题所在并进行解决。
5.日志记录在进行数据交互的同时，可以将交互的数据记录到日志文件中，以便于后续的分析和排查问题。

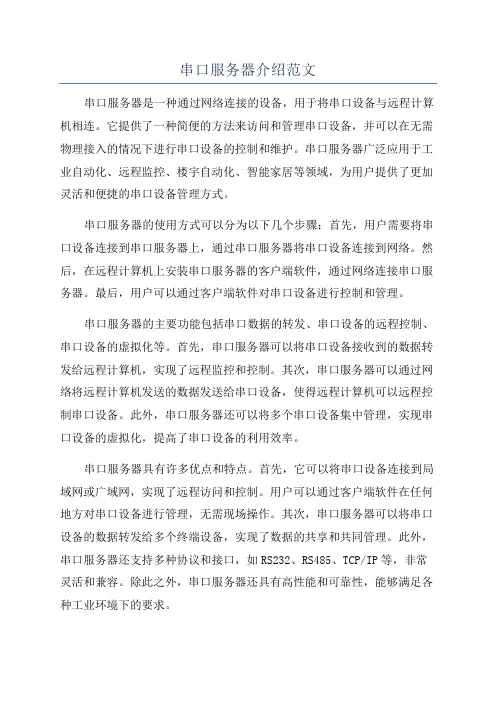

串口服务器介绍范文
串口服务器介绍范文串口服务器是一种通过网络连接的设备，用于将串口设备与远程计算机相连。
它提供了一种简便的方法来访问和管理串口设备，并可以在无需物理接入的情况下进行串口设备的控制和维护。
串口服务器广泛应用于工业自动化、远程监控、楼宇自动化、智能家居等领域，为用户提供了更加灵活和便捷的串口设备管理方式。
串口服务器的使用方式可以分为以下几个步骤：首先，用户需要将串口设备连接到串口服务器上，通过串口服务器将串口设备连接到网络。
然后，在远程计算机上安装串口服务器的客户端软件，通过网络连接串口服务器。
最后，用户可以通过客户端软件对串口设备进行控制和管理。
串口服务器的主要功能包括串口数据的转发、串口设备的远程控制、串口设备的虚拟化等。
首先，串口服务器可以将串口设备接收到的数据转发给远程计算机，实现了远程监控和控制。
其次，串口服务器可以通过网络将远程计算机发送的数据发送给串口设备，使得远程计算机可以远程控制串口设备。
此外，串口服务器还可以将多个串口设备集中管理，实现串口设备的虚拟化，提高了串口设备的利用效率。
串口服务器具有许多优点和特点。
首先，它可以将串口设备连接到局域网或广域网，实现了远程访问和控制。
用户可以通过客户端软件在任何地方对串口设备进行管理，无需现场操作。
其次，串口服务器可以将串口设备的数据转发给多个终端设备，实现了数据的共享和共同管理。
此外，串口服务器还支持多种协议和接口，如RS232、RS485、TCP/IP等，非常灵活和兼容。
除此之外，串口服务器还具有高性能和可靠性，能够满足各种工业环境下的要求。
在工业自动化领域，串口服务器得到了广泛的应用。
在工厂生产线上，通过串口服务器可以实现对各种传感器、PLC、电机等设备的监控和控制。
通过远程访问串口服务器，工程师可以实时查看设备的状态、采集数据、诊断故障，提高了设备的可靠性和生产效率。
在智能家居领域，通过串口服务器可以实现对家庭电器的远程控制，如空调、灯光、窗帘等。
MOXA串口服务器中文使用文档
MOXA串口服务器中文使用文档一、引言二、安装1.要开始使用MOXA串口服务器，首先需要将设备连接到计算机上。
将设备的以太网端口连接到计算机上的以太网接口，并将串行设备连接到设备的串口接口。
2.将设备的电源适配器插入电源插座，并将适配器的连接线插入设备的电源接口。
3.打开计算机上的浏览器，输入设备的IP地址，在浏览器中打开设备的管理界面。
三、配置1.在设备的管理界面中，点击"配置"选项卡，进入设备的配置界面。
2.在配置界面中，可以配置设备的网络设置、串口配置和其他高级设置。
3.首先要配置设备的网络设置，包括IP地址、子网掩码、网关等信息。
确保设备的网络设置与计算机的网络设置相匹配，以便能够正确地连接到网络。
4.然后要配置设备的串口设置，包括波特率、数据位、停止位、校验位等信息。
根据需要配置串口的参数，以确保与串行设备的通信正常。
5.在完成网络和串口配置后，可以进行其他高级设置，如用户管理、安全设置、升级固件等。
根据需要进行相应的配置。
四、使用1.配置完成后，可以通过网络连接到MOXA串口服务器，并与串行设备进行通信。
2.打开计算机上的终端模拟程序，使用串口连接到设备的IP地址和端口号。
3.在终端模拟程序中，可以通过串口与串行设备进行交互。
发送命令或数据到串行设备，并接收串行设备返回的响应。
4.可以使用终端模拟程序提供的功能来控制串行设备，如发送命令、接收数据、保存日志等。
五、注意事项1.在使用MOXA串口服务器时，要确保设备的网络设置和串口设置正确无误，以确保与串行设备的通信正常。
2.在与串行设备进行通信时，要注意设备的串口配置与串行设备的要求相匹配，以确保数据的正确传输。
3.在进行高级设置时，要谨慎操作，避免对设备的正常运行产生不良影响。
六、总结本文档介绍了MOXA串口服务器的安装、配置和使用方法。
通过按照文档中的步骤进行操作，用户可以成功地将串行设备连接到网络，并实现与串行设备的通信。
串口服务器的工作原理
串口服务器的工作原理1.硬件部分：-一个或多个串口接口模块：用于连接串口设备，如串口打印机、串口摄像头、串口传感器等。
这些串口接口模块负责将串口设备的数据转换为电信号。
-以太网接口模块：用于连接以太网网络。
这个模块负责将串口设备发送的数据转换为以太网协议数据包，并将其发送到网络上的目标设备。
-控制处理器：用于控制和管理串口服务器的运行。
它负责处理从以太网接口接收到的数据，并将其发送给串口接口，反之亦然。
2.软件部分：-串口驱动程序：负责控制和管理串口接口模块，以确保正确的数据传输和接收。
驱动程序的功能包括串口参数设置、数据帧解析和错误检测等。
-网络协议栈：负责将以太网协议数据包封装为网络数据包，并将其发送到网络上。
同时，它还负责解析接收到的网络数据包，并将其传递给控制处理器进行处理。
-控制处理器软件：这是串口服务器的核心部分，负责处理从网络协议栈接收到的数据，并将其发送到串口接口或从串口接口接收数据并转发到网络上。
它还负责管理设备状态、进行远程访问和控制等功能。
3.工作流程：-配置串口参数：管理员通过串口服务器的管理界面或其他方法，设置与串口设备连接的串口接口模块的参数，如波特率、数据位、停止位、奇偶校验等。
这些参数设置必须与实际串口设备的参数相匹配。
-建立网络连接：串口服务器通过以太网接口模块连接到以太网网络。
它会获得一个IP地址，并与网络中的其他设备建立网络连接。
-网络通信：当串口服务器接收到从网络上发来的数据时，网络协议栈会解析这些数据，并将其发送到控制处理器进行处理。
控制处理器将根据接收到的命令或数据，决定将其发送到哪个串口接口模块。
-串口通信：当控制处理器接收到从串口接口模块发来的数据时，它会解析这些数据，并根据需要进行处理。
然后，数据将发送到网络协议栈，由网络协议栈负责封装为网络数据包，并发送到网络上的目标设备。
-远程访问和控制：由于串口服务器连接到以太网网络，用户可以通过网络远程访问和控制串口服务器。
串口服务器的原理及使用方法
串口服务器的原理及使用方法串口服务器的原理及使用方法1.介绍本文档旨在详细介绍串口服务器的原理和使用方法。
串口服务器是一种网络设备，可以将串口设备连接到网络中，实现远程访问和控制。
2.原理2.1 串口服务器硬件组成串口服务器通常由处理器、存储器、网络接口和串口接口组成。
处理器负责执行设备控制和数据处理任务，存储器用于存储配置和数据，网络接口实现与局域网或互联网的连接，串口接口用于连接串口设备。
2.2 工作原理串口服务器通过网络接收来自客户端的命令，并将其转发到连接的串口设备。
同时，它会从串口设备接收数据，并将其发送回客户端。
这样，用户可以通过网络实现对串口设备的远程控制和数据传输。
3.使用方法3.1 连接串口服务器将串口服务器连接到局域网或互联网。
通常，您需要通过以太网接口连接到局域网，确保服务器获取到了有效的IP地质。
3.2 配置串口服务器在连接串口服务器之后，您需要进行配置。
通常，您需要指定串口服务器的网络设置、串口设置以及其他选项，如身份验证和安全协议。
3.3 远程访问与控制通过终端设备或计算机，使用支持串口服务器协议的软件，进行远程访问和控制。
在软件中设定串口参数，并进行数据的发送和接收。
4.附件本文档没有涉及附件。
5.法律名词及注释5.1 版权所有：指该文件的所有权归属于作者，未经授权不得进行复制和发布。
5.2 保留所有权利：作者保留对该文件的所有权利，包括对其进行修改、删除和更新的权利。
5.3 侵权行为：未经授权复制、发布或使用该文件的行为将被视作侵权行为，作者保留追究法律责任的权利。
串口服务器的工作原理
串口服务器的工作原理首先，串口服务器需要通过串口接口与外部设备进行连接，这些外部设备可以是各种传感器、控制器、调试工具等，它们通过串口接口与串口服务器进行数据通信。
第二步是串口数据采集，串口服务器从串口接口读取即将被发送或接收的数据。
这些数据可能包括传感器采集的数据、设备状态信息、控制指令等。
串口服务器通过不断地监听串口接口，获取串口数据并缓存起来。
接下来是数据转换，串口服务器需要将串口数据转换成可以在以太网上进行传输的格式。
串口数据通常是二进制形式的，而以太网通常使用的是基于TCP/IP协议的数据包格式。
因此，串口服务器需要将串口数据进行解析，并将其转换成以太网数据包格式，比如添加上源地址、目标地址、校验位等信息。
最后是以太网传输，经过转换后的数据将被发送到以太网。
串口服务器中的以太网接口将数据通过以太网协议发送给目标设备。
在发送数据时，串口服务器会将数据包封装成以太网数据包，并通过网络传输协议（如TCP/IP）将数据包发送给网络中的目标设备或终端。
同时，串口服务器还可以接收来自以太网的数据，这些数据也需要通过转换成串口设备可以识别的格式后，通过串口接口发送到相应的串口设备。
另外，串口服务器还可以提供更多的功能，比如配置管理、安全认证、远程控制等。
通过网络管理界面，用户可以远程配置串口服务器的参数，设置串口相关的参数，控制串口设备的开关、运行状态等。
总结起来，串口服务器的工作原理是将串口设备连接到以太网，并通过数据采集、转换和以太网传输实现串口数据在以太网中的传递。
通过串口服务器，用户可以方便地远程访问串口设备，将串口设备的数据通过以太网进行传输和管理，提高了设备的可靠性和可用性。
串口服务器解决方案
串口服务器解决方案串口服务器是一种设备，可以将串口设备连接到网络上，使其可以通过网络远程访问和控制。
在很多应用场景下，串口设备需要长距离或远程访问和控制，而传统的串口连接方式存在许多限制。
串口服务器的出现解决了这些问题，为串口设备的远程操作提供了一种方便和高效的方法。
一、串口服务器的工作原理1.支持多种串口协议：串口服务器可以根据不同的串口设备，支持多种串口协议，如RS232、RS485等。
2.网络数据传输：将串口数据转换成网络数据进行传输，确保数据的可靠性和高效性。
3.远程访问和控制：通过网络连接，可以远程访问和控制串口设备，实现串口设备的管理和监控。
4.数据转发和分发：串口服务器可以将串口数据转发到多个客户端，实现数据的共享和多用户操作。
5.安全和加密：串口服务器支持安全和加密传输，保障数据的安全性和机密性。
二、串口服务器的应用场景1.远程监控：串口服务器可以将串口设备连接到数据中心，远程监控和管理串口设备，比如远程监控传感器数据、控制门禁等。
2.数据采集：串口服务器可以将串口设备连接到服务器，实时采集和处理串口数据，比如工业自动化中的PLC控制和数据采集、环境监测中的气象站数据采集等。
3.远程维护：串口服务器可以将串口设备连接到远程维护中心，实现对设备的远程维护和故障排除，减少因故障带来的停机时间和维修成本。
4.设备互联：串口服务器可以将多个串口设备连接到一个服务器，实现设备之间的互联和数据共享，比如医疗设备互联、物联网设备互联等。
三、串口服务器的选择与配置在选择和配置串口服务器时，需要考虑以下几个方面：1.设备兼容性：根据实际需求选择适合的串口服务器，需要考虑与已有串口设备的兼容性，比如串口协议、波特率等。
2.网络协议和接口：选择支持常用网络协议和接口的串口服务器，比如TCP/IP协议、IEEE802.3以太网接口等，并根据实际应用需求选择合适的网络接口类型（有线或无线）。
3.安全性和加密：考虑数据传输的安全性和加密需求，选择支持安全和加密传输的串口服务器。
串口服务器使用手册
QZ06-232/NET串口服务器使用手册V1.0重庆勤智科技有限公司目录第一章设备介绍 (3)1.1 设备简介 (3)1.2 产品特点 (3)1.3 产品参数 (3)第二章设备使用 (5)2.1 设备外观及接口 (5)2.2 设备使用介绍 (6)2.2.1 使用前连接 (6)2.2.2 配置设备参数 (6)2.2.2.1 配置设备的连接方式 (6)2.2.2.2 连接设备 (7)2.2.2.3 配置界面 (8)2.2.2.4 网络设置 (8)2.2.2.5 系统设置 (9)2.2.2.6 串口设置 (10)2.2.2.7 连接统计 (12)2.2.3 设备使用 (12)2.2.3.1 设备连接计算机测试 (12)2.2.3.2 设备配合虚拟串口使用 (16)2.2.3.3 双设备点对点连接 (18)2.2.3.4 恢复出厂设置 (19)第三章常见问题 (20)第四章货物装箱清单 (20)第五章技术服务及联系方式 (20)第一章设备介绍1.1 设备简介QZ06-232/NET串口服务器是用于将串行设备（如工业仪表、PLC、RTU或其他智能设备）连接到以太网进行数据通讯的设备，消除了串行设备通讯距离短的缺点，使得串行数据快速传输在网络上，解决了串行设备无法联网的问题。
QZ06-232/NET是我公司采用微处理器技术，自主研发的智能数据服务器设备，设备支持工业设备使用的完全串口，支持远程网页配置，支持透明传输及网络点对点串口连接。
1.2 产品特点●将串口设备快速联入以太网●支持TCP Server、TCP Client、UDP等多种网络操作方式。
●支持串口数据透明传输。
●点对点成对连接，无需使用计算机实现串口远程透传。
●DB9串口支持硬件流控制，波特率支持1200～115200bps。
●10M/100M自适应网口。
●支持浏览器远程配置。
●用户登录设置，密码安全保护。
●全金属外壳，良好的电磁兼容性。
●工业级设计，尺寸小巧，性能稳定可靠。
串口服务器的连接使用方法
串口服务器主要实现串口与以太网的双向透明传输，它能与串口设备连接把RS232/485/422
接口的数据转化为IP端口的数据。
这样就能够将传统的串行数据送上IP通道，无须的淘汰原有的不带以太网模块的数控系统设备，从而提高现有设备的利用率，节约了投资，简化了布线。
串口联网服务器产品提供了直接通过网络来访问工业设备的解决方案，串口服务器的连接主要有以下两种。
直接连接方式
所谓的直接连接方式，就是将串口服务器上的网口与计算机上的网线口直接相连。
该组网方式布线简单，可以实现较长距离传输。
之所以能实现较长距离传输，是因为从计算机到串口服务器的距离增大。
以太网连接方式
通过串口服务器将数控设备连接到以太网上，其接线方式非常简单，只需要将串口服务器连接到集线器或者交换机上即可，通过设置串口服务器的IP地址，就可使串口服务器成为以太网上的一个节点，从使连接到该串口服务器的数控系统连接到以太网上，通过该组网方式能够将不同的设备，将RS232/485/422串口，连接到以太网上，实现异构组网。
上海兆越通讯技术有限公司创立于2003年，是国家科技部创新基金立项企业；公司致力于工业通信的产品研发与技术创新，专注于工业以太网通信、工业无线通信、现场总线、光纤通信、嵌入式通信，目前已成功推出数十条产品线、几百种产品，已成为国内工业通信领域的品牌。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串口服务器的原理及使用方法
串口服务器是将来自TCP/IP协议的数据包，解析为串口数据流；反之，也可以将串口数据流打成TCP/IP协议的数据包，从而实现数据的网络传输。
它能多个串口设备连接并能将串口数据流进行选择和处理，把现有的TTL串口或者RS232/RS485/RS422接口的数据转化为IP端口的数据，这样就能够将传统的串行数据送上流行的IP通道，而无须过早的淘汰原有的不带以太网模块的设备，从而提高现有设备的利用率，节约了投资，简化了布线。
在数据处理方面，串口服务器完成的是一个面向连接的TTL串口或者RS232/RS485/RS422链路和面向无连接以太网之间的通讯数据的存储控制，系统对各种数据进行处理，处理来自串口设备的串口数据流，并进行格式转换，使之成为可以在以太网中传播的数据帧；对来自以太网的数据帧进行判断，并转换成串行数据送达响应的串口设备。
在实际应用方面，串口服务器完成是将TCP/IP协议的以太网接口映射为Windows操作系统下的一个标准串口，应用程序可以像对普通串口一样对其进行收发和控制，比如一般计算机有两个串口COM1和COM2，通过串口服务器可将其上面的串口映射为COM3、COM4、COM5等。
串口联网服务器产品提供了直接通过网络来访问工业设备的解决方案。
传统串口设备因此可以被转换成可以从局域网甚至互联网来监测和控制的以太网设备。
IOTworkshop的串口服务器提供不同的配置和规格特性以符合特殊应用的需求，包括有Modbus协议转换、TCP、UDP操作模式等。
串口联网服务器是重新改造既有串口设备最简单的办法，包括PLC、数控机床、仪器仪表、传感器、无线电收发机和其他串口设备。
在自动化工业领域、有成千上万的感应器、检测器、PLC、读卡器或其他设备，互相连接形成一个控制网络，作为信息系统中管理数据的工具。
而最常用来连接这些设备的通讯界面就是RS232和RS422/RS485总线。
以太网/互联网等网络架构已逐渐在自动化产业内被广泛的采用，取代传统的串口通讯而成为自动化系统通讯的主流。
在这种趋势下，以TCP/IP和以太网为代表的成熟度较高的开放式网络技术，正逐渐地被应用在各个自动化系统，连接并控制所有的设备。
对所有设备制造商和设备使用者而言，寻求一个经济、快速的解决方案，让现有的设备可立即联网使用，成为掌握竞争商机的重要课题。
IOTworkshop出品的Eport-E10超级网口、HF5111设备联网服务器正是这种“立即联网”的解决方案。
它可以让传统的TTL串口或者RS232/485/422设备，立即转换成具备网络界面的网络设备。
1.直连方式：所谓直连就是将计算机上的网线口与串口服务器上的以太网口直接相连，
如图1所示。
该组网方式布线简单，可以实现较长距离传输，较长距离传输的实现
是因为从计算机到串口服务器的距离增大。
网线的制作与一般的上网用的网线接线
相同。
通过虚拟串口管理软件将串口服务器上的串口映射为COM3、COM4等，便
可像普通串口一样对其进行操作。
对于Eport-E10来说，如果将其TTL串口增加
MAX485芯片就成为RS422或RS485，同样可以将其映射为COM3、COM4等，所
以对于上位机来说不管串口服务器以什么样的串口方式输出，其操作方式与对计算
机自身的COM1、COM2口的操作方式一样，大大简化了上位机的编程工作量。
然
而，串口服务器真正的优势以及价值的体现并不是表现在直连方式的应用上，将设
备连接到以太网上是它重要的目的。
UART Device
Eport-E10PC R J 45C a b l e T T L
R S 232R S 485R S 422C a
b l e
图 1
2. 以太网连接方式：通过串口服务器将串口设备连接到以太网上，其接线方式非常简
单，只需要将串口服务器连接到路由器或者交换机上即可，通过设置串口服务器的IP 地址（IOTworkshop 品牌的产品默认是动态获取DHCP 打开的，可以自动获取IP 地址），就可使串口服务器成为以太网上的一个节点，从而使连接到该串口服务器的设备连接到以太网上，通过该组网方式能够将不同的设备，将不同形式的串口（如TTL 、RS232、RS485和RS422），连接到以太网上，实现异构组网。
该组网方式可以将整个公司的设备连接到网络上，在组网过程中，除了可以利用交换机和路由器扩展外，还可以利用工业以太网交换机，扩展不同型号的串口服务器，实现设备的灵活组网，工作人员可以分权限、分级别对设备进行监控，从公司领导、总工、技术负责人到普通操作员在自己的权限内都可以对系统进行监控，实现了网络资源的共享和对所有系统的集中管理，为网络制造技术搭建平台，网络结构如图2所示。
RS232
Device Eport-E10Eport-E10RS232
Device
TTL
MCU
RS485
Device
RS422 Device RS232RS422RS485
Eport-E10
Eport-E10
Eport-E10
图 2。
