沃尔沃车常见故障灯解析
常见汽车仪表盘警示灯图表
常见汽车仪表盘警示灯图表Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT常见汽车仪表盘警示灯图表来自国外媒体BritanniaRescue的研究报告指出，98%的驾驶员无法了解所有的基本警示灯代表着什么,主要是因为他们在15款销量最好的车款中发现了99种不同的警示灯,而其中只有12种警示灯是这15款车型共用的。
以奔驰E级来说,该车型的仪表盘上共有41个警示灯,这个数量几乎是沃尔沃S40的两倍。
除此之外,他们还发现有35%的驾驶员无法识别“安全气囊警示灯”这个图标所表达的含义。
在日常驾车时，不同汽车制造厂商所采用的设计也大不相同,当驾驶员从一个品牌的车型换成另一个品牌车型时,这些不同的灯号显示设计可能会对驾驶造成很大的麻烦，很多情况下可能根本不知道那个信号灯所警示的信息是什么。
在此，我们一大众汽车的警示灯为例，为大家列出一了一些常见的警示信号以供参考。
其中红色的警示灯代表着发生的故障需要立即停车检修，而黄色的表示车辆有异常需要找个安全的地方进行检修，而绿色的则是普通的行驶状况。
（红色需要立即停车检修）（绿色行驶状况提示）（黄色需要就近停车检修）汽车仪表指示灯大全手刹指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。
当手刹被拉起后，该指示灯自动点亮。
手刹被放下时，该指示灯自动熄灭。
有的车型在行驶中未放下手刹会伴随有警告音。
电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。
机油指示灯动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。
FW233使用手册
声明
严禁转载本手册的部分或全部内容。 在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。 本手册所记载的内容，不排除有误记或遗漏的可能性。如对本手册内容有疑问，请与
我公司联系。
文档标志符定义
警告：标示有可能导致人身伤亡或设备损坏的信息。
WARNING: Indicates information that a potentially hazardous situation which, if not avoided, could result in serious injury or death.
面板上的按钮开关为切换保护开关，用于工作卡和备用卡之间的人工切换以及插拔卡件时的通 道保护。插拔卡件时，必须按下切换保护开关。
2.3 地址（SBUS总线）拨码设置
FW233 卡件上有一组地址拨码开关SW101，如图 2-2所示，用于设置FW233 在SBUS总线中的 网络地址。其中SW101-5～SW101-8 为地址设置拨码，SW101-8 为低位（LSB），SW101-5 为高位 （MSB）。SW101-1～SW101-4 为系统资源预留，必须设置为OFF状态。
1
FW233 使用手册
可方便地扩展卡件机笼，系统最大容量为 8 个机笼。FW233 卡具有地址拨码开关，可设置 本卡件在 SBUS-S2 总线中的地址。在系统规模容许的条件下，只需增加 FW233 卡，就可 扩展卡件机笼，但新增加的 FW233 卡地址与已有的 FW233 卡地址不可重复；
通信遵循标准的 SBUS-I/O 总线通信规约； 支持双冗余的 625Kbps 高速 SBUS-S2 总线通信；
警告，热表面。 11
Caution,hot surface

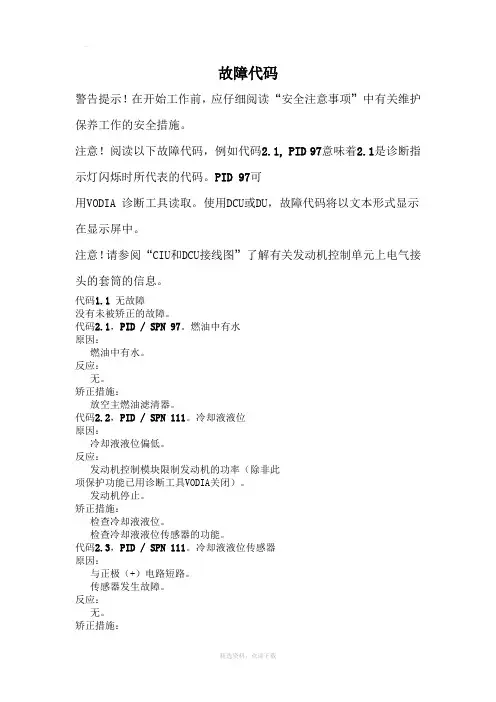

沃尔沃发动机故障代码
故障代码警告提示！在开始工作前，应仔细阅读“安全注意事项”中有关维护保养工作的安全措施。
注意！阅读以下故障代码，例如代码2.1, PID 97意味着2.1是诊断指示灯闪烁时所代表的代码。
PID 97可用VODIA 诊断工具读取。
使用DCU或DU，故障代码将以文本形式显示在显示屏中。
注意！请参阅“CIU和DCU接线图”了解有关发动机控制单元上电气接头的套筒的信息。
代码1.1 无故障没有未被矫正的故障。
代码2.1，PID / SPN 97。
燃油中有水原因：燃油中有水。
反应：无。
矫正措施：放空主燃油滤清器。
代码2.2，PID / SPN 111。
冷却液液位原因：冷却液液位偏低。
反应：发动机控制模块限制发动机的功率（除非此项保护功能已用诊断工具VODIA关闭）。
发动机停止。
矫正措施：检查冷却液液位。
检查冷却液液位传感器的功能。
代码2.3，PID / SPN 111。
冷却液液位传感器原因：与正极（+）电路短路。
传感器发生故障。
反应：无。
矫正措施：检查冷却液液位传感器的电缆是否完好。
检查冷却液液位传感器的功能。
代码2.4，SID22 / SPN 637 飞轮转速传感器原因：无信号。
频率异常。
传感器发出“间歇”信号。
传感器故障。
反应：发动机很难起动，即使起动后运行也不稳定。
矫正措施：检查发动机转速传感器接头的插接是否正确。
检查发动机转速传感器电缆是否完好。
检查发动机转速传感器在飞轮壳中的安装位是否正确。
检查发动机转速传感器的功能。
代码2.5，SID21 / SPN 636 凸轮轴测速盘转速传感器原因：无信号。
频率异常。
传感器发生故障。
反应：发动机起动时间比正常情况长。
一旦运转后则可正常运行。
矫正措施：检查发动机转速传感器接头的插接是否正确。
检查发动机转速传感器电缆是否完好。
检查发动机转速传感器在正时齿轮室上盖中的安装是否正确。
检查发动机转速传感器的功能。
57代码2.6，PID / SPN 190。
发动机转速原因：发动机转速太高。
89款沃尔沃780轿车SRS故障指示灯一直发亮
89款沃尔沃780轿车SRS故障指示灯一直发亮故障现象：一辆1989款沃尔780轿车仪表板上的SRS故障指示灯一直发亮。
故障检修：沃尔沃780轿车SRS气囊系统由碰撞传感器、SRS电脑、SRS 气囊、点火装置和SRS故障指示灯等组成。
碰撞传感器采用压电晶体式传感器，安装在驾驶座椅下面，用来检测减速度产生的惯性的大小，惯性力与减速度成正比。
当汽车遭受碰撞，减速度产生的惯性力大于传感器设定的惯性力阀值时，压电晶体就会向SRS电脑输入电压信号。
SRS电脑由微处理器、水银开关式防护碰撞传感器和一套紧急备用电源装置等组成，与碰撞传感器并排安装在驾驶座椅下面。
水银开关是同步触发SRS气囊组件点火器的控制部件，仅当水银开关式传感器触发接通SRS点火器电路时，压电晶体式传感器才能触发接通SRS点火器电路，从而引爆SRS气囊。
SRS电脑具有故障自诊断功能和故障记忆功能，可根据仪表板上的SRS 故障指示灯的闪烁次数读取故障代码。
SRS气囊引爆后，SRS电脑能保持记忆引爆时的有关参数。
该车SRS气囊系统的控制线路如图 1所示，其主要结构参数如下：SRS气囊系统驾驶席SRS气囊点火器电阻为200Ω；碰撞传感器电阻为1.8～2.5Ω；驾驶席与乘员席座椅安全带收紧器点火器电阻均为2.15±0.35Ω；SRS电脑至熔断器盒之间采用3端子或4端子黄色连接器连接，测量连接器插头端子3（黑色导线）与端子2 (黄色导线)之间的电阻为5.6kΩ，端子3（黑色导线）与端子4(红色导线)之间的电阻应为31kΩ，否则应更换碰撞传感器。
拔下4端子插头，测量SRS电脑插座上搭铁端子4（接黑色导线）与电源端子6（接红色导线）之间的电阻应为12.9kΩ，搭铁端子4与电源端子5（接黄色导线）之间的电阻应为5.6kΩ，搭铁端子4与端子3（接绿色导线）之间的电阻应为6.4kΩ，否则应更换SRS电脑。
首先利用随车故障自诊断系统取SRS气囊系统的故障代码。
沃尔沃车常见故障灯解析
发动机故障灯当发动机电控系统存在故障时该故障点亮报警。
如：燃油喷射系统故障或点火系统故障、排放系统故障等都会引起发动机故障灯点亮。
3、驻车制动指示灯电动驻车制动器状态指示灯，当电动驻车制动器工作时该指示灯点亮，解锁时应熄灭。
如果此灯常亮，说明电动驻车制动器系统存在故障。
4、ABS、ESP系统停止运作故障灯ABS、ESP系统停止运作故障灯。
原因可能有：由于载荷过大导致制动系统过热、制动系统传感器出现故障5、制动液位警告灯制动液位过低指示灯6、空气悬挂系统故障指示灯车身水平高度控制系统出现故障7、空气悬挂系统故障指示灯1 车辆升起，请稍候。
2 空气悬挂系统存在功能故障，需到维修厂检测，车辆行驶速度不要超过80km/h。
8、安全气囊系统故障指示灯安全气囊控制系统存在故障时，该故障灯会点亮，例如：安全带锁扣开关、安全带涨紧器、安全气囊及相关传感器故障。
9、冷却液位警告灯发动机冷却液不足时该故障灯会显示。
处理方法：发动机熄火、在确保发动机冷却循环管路无压力的状态下，慢慢旋松回水壶盖，按需添加冷却液。
检查冷却循环回路有无泄漏现象。
10、冷却液过热指示灯冷却循环回路存在故障或发动机V型皮带断开导致发动机水温过高。
行驶当中此灯显示，应立即关闭发动机，联系拖车救援车辆。
11、发动机风扇故障指示灯为避免因发动机水温过高造成次级损坏，应联系拖车救援车辆。
12、车外照明系统故障指示灯当车辆外部照明部件之一出现故障时该故障灯会显示，并会有辅助文字信息显示，指示有故障的部件名称。
13、夜视系统故障指示灯在装备夜视辅助系统功能的车辆上，在接通夜视按钮时，如果此灯点亮，说明当前状态下车辆的夜视功能不可用，需到维修厂检测。
该故障不会影像到车辆的正常使用，可适时维修。
14、发动机机油液位过低故障灯当发动机机油液位低于底限时该故障灯会点亮。
此故障灯点亮时应立即停止发动机运转，联系拖车救援。
15、发动机机油液位过低故障灯较上述红色机油液位故障灯的机油缺失症状轻微，需要在下次出车时检查机油液位，或开到维修厂检测。

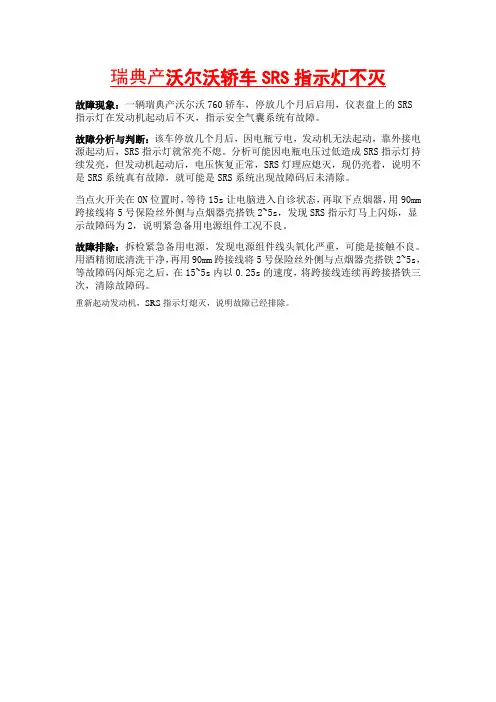

瑞典产沃尔沃轿车SRS指示灯不灭.
瑞典产沃尔沃轿车SRS指示灯不灭
故障现象：一辆瑞典产沃尔沃760轿车，停放几个月后启用，仪表盘上的SRS
指示灯在发动机起动后不灭，指示安全气囊系统有故障。
故障分析与判断：该车停放几个月后，因电瓶亏电，发动机无法起动，靠外接电源起动后，SRS指示灯就常亮不熄。
分析可能因电瓶电压过低造成SRS指示灯持续发亮，但发动机起动后，电压恢复正常，SRS灯理应熄灭，现仍亮着，说明不是SRS系统真有故障，就可能是SRS系统出现故障码后未清除。
当点火开关在ON位置时，等待15s让电脑进入自诊状态，再取下点烟器，用90mm 跨接线将5号保险丝外侧与点烟器壳搭铁2~5s，发现SRS指示灯马上闪烁，显示故障码为2，说明紧急备用电源组件工况不良。
故障排除：拆检紧急备用电源，发现电源组件线头氧化严重，可能是接触不良。
用酒精彻底清洗干净，再用90mm跨接线将5号保险丝外侧与点烟器壳搭铁2~5s，等故障码闪烁完之后，在15~5s内以0.25s的速度，将跨接线连续再跨接搭铁三次，清除故障码。
重新起动发动机，SRS指示灯熄灭，说明故障已经排除。
故障指示灯图解大全集
故障指示灯图解大全集故障指示灯是车辆中非常重要的一个部件，它可以帮助驾驶员及时了解车辆的工作状态，发现问题并及时处理。
本文将为大家介绍车辆中常见的故障指示灯及其含义，希望能够帮助大家更好地了解车辆的工作状态，保障行车安全。
1. 发动机故障灯。
发动机故障灯通常是一个图案为发动机的黄色灯，当这个指示灯亮起时，意味着发动机系统出现了问题，可能是由于发动机故障、排放系统故障或者传感器故障等原因。
在这种情况下，驾驶员应该立即将车辆停靠在安全地带，并及时联系专业技师进行检修。
2. 刹车系统故障灯。
刹车系统故障灯通常是一个图案为刹车盘的红色灯，当这个指示灯亮起时，意味着刹车系统出现了问题，可能是由于刹车片磨损、刹车油液不足或者刹车系统漏油等原因。
在这种情况下，驾驶员应该立即减速，谨慎驾驶，并及时联系专业技师进行检修。
3. 转向系统故障灯。
转向系统故障灯通常是一个图案为方向盘的黄色灯，当这个指示灯亮起时，意味着转向系统出现了问题，可能是由于转向助力系统故障、转向传感器故障或者转向液不足等原因。
在这种情况下，驾驶员应该谨慎驾驶，并及时联系专业技师进行检修。
4. 车灯故障灯。
车灯故障灯通常是一个图案为车灯的黄色灯，当这个指示灯亮起时，意味着车辆的前后灯泡出现了故障。
在这种情况下，驾驶员应该及时检查车辆的前后灯泡是否正常，如有需要更换灯泡或进行维修。
5. 胎压监测系统故障灯。
胎压监测系统故障灯通常是一个图案为轮胎的黄色灯，当这个指示灯亮起时，意味着轮胎的胎压出现了问题，可能是由于胎压过低或者传感器故障等原因。
在这种情况下，驾驶员应该及时检查轮胎的胎压是否正常，如有需要及时进行充气或维修。
以上就是车辆中常见的故障指示灯及其含义，希望能够帮助大家更好地了解车辆的工作状态。
在驾驶过程中，遇到故障指示灯亮起时，驾驶员应该及时采取相应的措施，并及时联系专业技师进行检修，以保障行车安全。
常见汽车仪表盘警示灯图表
常见汽车仪表盘警示灯图表集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#常见汽车仪表盘警示灯图表来自国外媒体BritanniaRescue的研究报告指出，98%的驾驶员无法了解所有的基本警示灯代表着什么,主要是因为他们在15款销量最好的车款中发现了99种不同的警示灯,而其中只有12种警示灯是这15款车型共用的。
以奔驰E级来说,该车型的仪表盘上共有41个警示灯,这个数量几乎是沃尔沃S40的两倍。
除此之外,他们还发现有35%的驾驶员无法识别“安全气囊警示灯”这个图标所表达的含义。
在日常驾车时，不同汽车制造厂商所采用的设计也大不相同,当驾驶员从一个品牌的车型换成另一个品牌车型时,这些不同的灯号显示设计可能会对驾驶造成很大的麻烦，很多情况下可能根本不知道那个信号灯所警示的信息是什么。
在此，我们一大众汽车的警示灯为例，为大家列出一了一些常见的警示信号以供参考。
其中红色的警示灯代表着发生的故障需要立即停车检修，而黄色的表示车辆有异常需要找个安全的地方进行检修，而绿色的则是普通的行驶状况。
（红色需要立即停车检修）（绿色行驶状况提示）（黄色需要就近停车检修）汽车仪表指示灯大全手刹指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。
当手刹被拉起后，该指示灯自动点亮。
手刹被放下时，该指示灯自动熄灭。
有的车型在行驶中未放下手刹会伴随有警告音。
电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。
机油指示灯动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。
水温指示灯该指示灯用来显示发动机内冷却液的温度，钥匙门打开，车辆自检时，会点亮数秒，后熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沃尔沃车常见故障灯解析

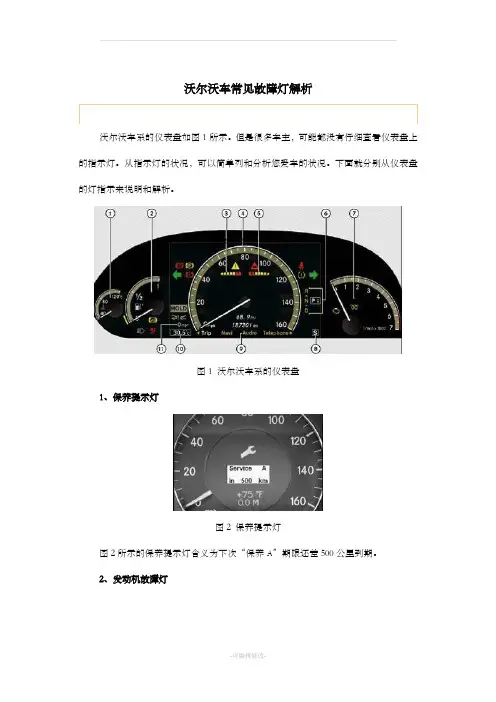

沃尔沃车系的仪表盘如图1所示。
但是很多车主，可能都没有仔细查看仪表盘上的指示灯。
从指示灯的状况，可以简单列和分析您爱车的状况。
下面就分别从仪表盘的灯指示来说明和解析。
图1 沃尔沃车系的仪表盘
1、保养提示灯
图2 保养提示灯
图2所示的保养提示灯含义为下次“保养A”期限还差500公里到期。
2、发动机故障灯
发动机故障灯当发动机电控系统存在故障时该故障点亮报警。
如：燃油喷射系统故障或点火系统故障、排放系统故障等都会引起发动机故障灯点亮。
3、驻车制动指示灯
电动驻车制动器状态指示灯，当电动驻车制动器工作时该指示灯点亮，解锁时应熄灭。
如果此灯常亮，说明电动驻车制动器系统存在故障。
4、ABS、ESP系统停止运作故障灯
ABS、ESP系统停止运作故障灯。
原因可能有：由于载荷过大导致制动系统过热、制动系统传感器出现故障
5、制动液位警告灯
制动液位过低指示灯
6、空气悬挂系统故障指示灯
车身水平高度控制系统出现故障
7、空气悬挂系统故障指示灯
1 车辆升起，请稍候。
2 空气悬挂系统存在功能故障，需到维修厂检测，车辆行驶速度不要超过80km/h。
8、安全气囊系统故障指示灯
安全气囊控制系统存在故障时，该故障灯会点亮，例如：安全带锁扣开关、安全带涨紧器、安全气囊及相关传感器故障。
9、冷却液位警告灯
发动机冷却液不足时该故障灯会显示。
处理方法：发动机熄火、在确保发动机冷却循环管路无压力的状态下，慢慢旋松回水壶盖，按需添加冷却液。
检查冷却循环回路有无泄漏现象。
10、冷却液过热指示灯
冷却循环回路存在故障或发动机V型皮带断开导致发动机水温过高。
行驶当中此灯显示，应立即关闭发动机，联系拖车救援车辆。
11、发动机风扇故障指示灯
为避免因发动机水温过高造成次级损坏，应联系拖车救援车辆。
12、车外照明系统故障指示灯
当车辆外部照明部件之一出现故障时该故障灯会显示，并会有辅助文字信息显示，指示有故障的部件名称。
13、夜视系统故障指示灯
在装备夜视辅助系统功能的车辆上，在接通夜视按钮时，如果此灯点亮，说明当前状态下车辆的夜视功能不可用，需到维修厂检测。
该故障不会影像到车辆的正常使用，可适时维修。
14、发动机机油液位过低故障灯
当发动机机油液位低于底限时该故障灯会点亮。
此故障灯点亮时应立即停止发动机运转，联系拖车救援。
15、发动机机油液位过低故障灯
较上述红色机油液位故障灯的机油缺失症状轻微，需要在下次出车时检查机油液
位，或开到维修厂检测。
16、轮胎压力缺失警告灯
当车辆行驶当中一个或多个轮胎的压力急速降低，胎压警告灯会报警。
胎压警告系统触发后需要手动对其进行复位，否则胎压灯会持续报警。
17、雨刮液位警告灯
当雨刮喷水壶内的液位过低时该灯点亮。
建议在加注雨刮水时添加雨刮精，切勿用普通洗洁精代替，否则日久会造成喷水管路堵塞。
18、防滑系统作用指示灯
车辆行驶时，此灯点亮说明至少有一个车轮打滑，ESP系统介入工作指示灯。
并非故障现象，一般是闪烁几秒后熄灭，或在重新启动车辆后熄灭。
19、ABS故障指示灯
防抱死制动系统ABS故障指示灯。
当此灯点亮时说明制动系统防抱死功能当前不
可用，谨慎驾驶，驶入维修厂检测。
20、ESP系统故障指示灯
电控车辆稳定行驶系统ESP故障指示灯。
当此灯点亮时说明制动系统ESP控制功能当前不可用，谨慎驾驶，驶入维修厂检测。
21、防溜车功能指示灯
防溜车功能启用指示灯。
22、发电机故障灯
发电机有故障或车载电气系统有故障，蓄电池未充电。
或发电机V型皮带断开。
23、附加蓄电池故障灯
采用附加蓄电池的车辆，在附加蓄电池的充电电路或其本身存在故障的情况下该灯点亮。
24、发动机引擎盖状态指示灯
指示发动机引擎盖的状态，如果开关未闭合则在行车时会报警。
25、行李箱盖未关闭指示灯
指示行李箱盖的状态。
26、车门未关指示灯
车辆行驶当中，如果有一扇门未关闭到位，则符号对应侧的车门状态指示灯点亮。
27、注意力辅助系统警告灯
在高速行车时防止驾驶员疲劳过度，适时提醒驾驶员要稍适休息后继续行车。
28、第三排座椅靠背状态指示灯
常见于X164底盘GL车系上。
当第三排座椅靠背未进入锁止状态下行车时，该指示灯会点亮。
29、翻车防护杆状态指示灯
应用于SL车型（R230底盘硬顶跑车），当“翻车保护杆状态指示灯”点亮时将无法打开活动车顶。
30、紧急呼救系统故障指示灯
在发生碰撞事故时，SOS系统自动拨通求救电话。
目前此项功能只应用在USA版本车辆上。
当前刹车片或后刹车片磨损到极限时，该故障灯会报警，需要更换刹车片。
31、刹车片磨损警告灯。
