真空镀膜工艺流程

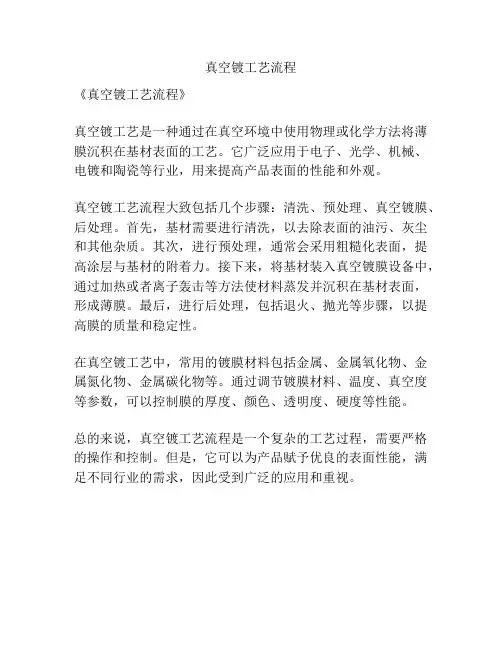

真空镀工艺流程
真空镀工艺流程
《真空镀工艺流程》
真空镀工艺是一种通过在真空环境中使用物理或化学方法将薄膜沉积在基材表面的工艺。
它广泛应用于电子、光学、机械、电镀和陶瓷等行业，用来提高产品表面的性能和外观。
真空镀工艺流程大致包括几个步骤：清洗、预处理、真空镀膜、后处理。
首先，基材需要进行清洗，以去除表面的油污、灰尘和其他杂质。
其次，进行预处理，通常会采用粗糙化表面，提高涂层与基材的附着力。
接下来，将基材装入真空镀膜设备中，通过加热或者离子轰击等方法使材料蒸发并沉积在基材表面，形成薄膜。
最后，进行后处理，包括退火、抛光等步骤，以提高膜的质量和稳定性。
在真空镀工艺中，常用的镀膜材料包括金属、金属氧化物、金属氮化物、金属碳化物等。
通过调节镀膜材料、温度、真空度等参数，可以控制膜的厚度、颜色、透明度、硬度等性能。
总的来说，真空镀工艺流程是一个复杂的工艺过程，需要严格的操作和控制。
但是，它可以为产品赋予优良的表面性能，满足不同行业的需求，因此受到广泛的应用和重视。

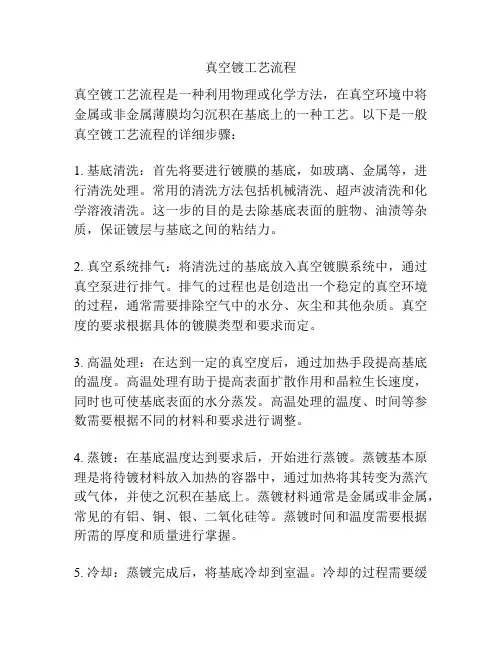

真空镀工艺流程
真空镀工艺流程真空镀工艺流程是一种利用物理或化学方法，在真空环境中将金属或非金属薄膜均匀沉积在基底上的一种工艺。
以下是一般真空镀工艺流程的详细步骤：1. 基底清洗：首先将要进行镀膜的基底，如玻璃、金属等，进行清洗处理。
常用的清洗方法包括机械清洗、超声波清洗和化学溶液清洗。
这一步的目的是去除基底表面的脏物、油渍等杂质，保证镀层与基底之间的粘结力。
2. 真空系统排气：将清洗过的基底放入真空镀膜系统中，通过真空泵进行排气。
排气的过程也是创造出一个稳定的真空环境的过程，通常需要排除空气中的水分、灰尘和其他杂质。
真空度的要求根据具体的镀膜类型和要求而定。
3. 高温处理：在达到一定的真空度后，通过加热手段提高基底的温度。
高温处理有助于提高表面扩散作用和晶粒生长速度，同时也可使基底表面的水分蒸发。
高温处理的温度、时间等参数需要根据不同的材料和要求进行调整。
4. 蒸镀：在基底温度达到要求后，开始进行蒸镀。
蒸镀基本原理是将待镀材料放入加热的容器中，通过加热将其转变为蒸汽或气体，并使之沉积在基底上。
蒸镀材料通常是金属或非金属，常见的有铝、铜、银、二氧化硅等。
蒸镀时间和温度需要根据所需的厚度和质量进行掌握。
5. 冷却：蒸镀完成后，将基底冷却到室温。
冷却的过程需要缓慢进行，以防止基底上的膜层出现应力和裂纹。
冷却过程可以通过降低加热源的温度或者使用冷却介质来实现。
6. 检测和分析：对镀膜进行质量检测和表征，主要包括厚度、粗糙度、附着力和光学性能等方面。
常用的检测方法有光学显微镜、扫描电子显微镜（SEM）和衬底厚度测试仪等。
7. 包装和储存：经过检测合格的镀膜可以进行包装和储存。
包装的目的是保护镀膜免受环境和物理损伤。
常见的包装方式有胶带包装、塑料薄膜封装和真空封装等。
总之，真空镀工艺流程是一项复杂而精细的工艺，需要对镀膜材料、基底材料和各个工艺参数进行严格掌控，才能获得高质量的镀膜产品。
随着技术的发展和应用的拓宽，真空镀工艺在各个领域都发挥着重要的作用，将继续推动科学技术的进步和人类社会的发展。

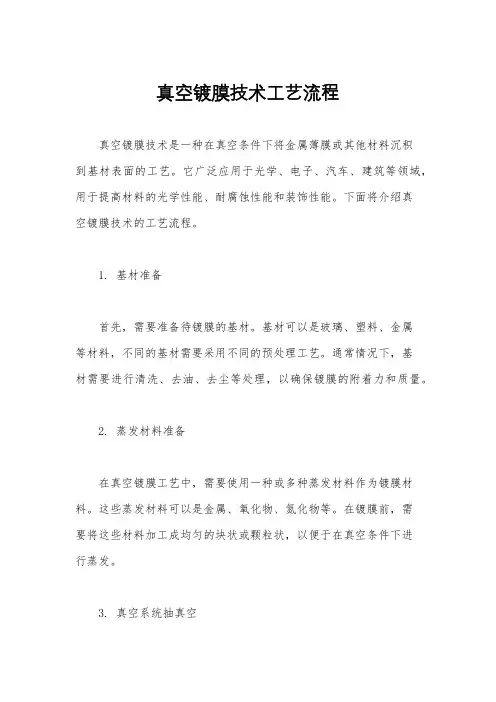

真空镀膜技术工艺流程
真空镀膜技术工艺流程真空镀膜技术是一种在真空条件下将金属薄膜或其他材料沉积到基材表面的工艺。
它广泛应用于光学、电子、汽车、建筑等领域，用于提高材料的光学性能、耐腐蚀性能和装饰性能。
下面将介绍真空镀膜技术的工艺流程。
1. 基材准备首先，需要准备待镀膜的基材。
基材可以是玻璃、塑料、金属等材料，不同的基材需要采用不同的预处理工艺。
通常情况下，基材需要进行清洗、去油、去尘等处理，以确保镀膜的附着力和质量。
2. 蒸发材料准备在真空镀膜工艺中，需要使用一种或多种蒸发材料作为镀膜材料。
这些蒸发材料可以是金属、氧化物、氮化物等。
在镀膜前，需要将这些材料加工成均匀的块状或颗粒状，以便于在真空条件下进行蒸发。
3. 真空系统抽真空在进行镀膜之前，需要将反应室内的气体抽空，建立起一定的真空度。
通常情况下，真空系统会采用机械泵、分子泵等设备进行抽真空，直到达到所需的真空度为止。
4. 加热基材在真空镀膜过程中，基材通常需要加热到一定温度。
加热可以提高蒸发材料的蒸发速率，同时也有助于提高镀膜的致密性和附着力。
加热温度的选择需要根据具体的镀膜材料和基材来确定。
5. 蒸发镀膜当真空度和基材温度达到要求后，开始蒸发镀膜。
蒸发材料被加热后，会蒸发成气体或蒸汽，并沉积到基材表面上。
在镀膜过程中，可以通过控制蒸发材料的温度、蒸发速率和镀膜时间来控制镀膜的厚度和性能。
6. 辅助工艺在镀膜过程中，可能需要进行一些辅助工艺来改善镀膜的性能。
例如，可以通过离子轰击、辅助加热、喷洒惰性气体等手段来提高镀膜的致密性和光学性能。
7. 检测和包装镀膜完成后，需要对镀膜膜层进行检测，以确保其质量和性能符合要求。
常用的检测手段包括光学测量、显微镜观察、机械性能测试等。
最后，对镀膜产品进行包装，以防止镀膜层受到污染或损坏。
总结真空镀膜技术是一种高精度、高效率的表面处理技术，可以为材料赋予特定的光学、电子、机械等性能。
通过控制镀膜工艺流程中的各个环节，可以实现对镀膜膜层厚度、组分、结构和性能的精确控制。

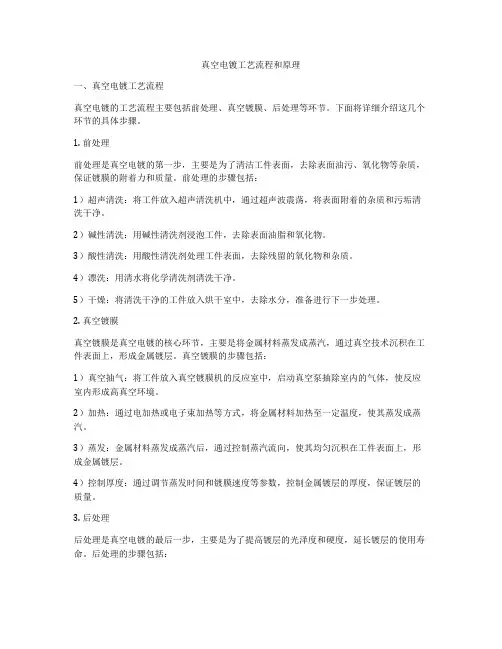

真空电镀工艺流程和原理
真空电镀工艺流程和原理一、真空电镀工艺流程真空电镀的工艺流程主要包括前处理、真空镀膜、后处理等环节。
下面将详细介绍这几个环节的具体步骤。
1. 前处理前处理是真空电镀的第一步，主要是为了清洁工件表面，去除表面油污、氧化物等杂质，保证镀膜的附着力和质量。
前处理的步骤包括：1）超声清洗：将工件放入超声清洗机中，通过超声波震荡，将表面附着的杂质和污垢清洗干净。
2）碱性清洗：用碱性清洗剂浸泡工件，去除表面油脂和氧化物。
3）酸性清洗：用酸性清洗剂处理工件表面，去除残留的氧化物和杂质。
4）漂洗：用清水将化学清洗剂清洗干净。
5）干燥：将清洗干净的工件放入烘干室中，去除水分，准备进行下一步处理。
2. 真空镀膜真空镀膜是真空电镀的核心环节，主要是将金属材料蒸发成蒸汽，通过真空技术沉积在工件表面上，形成金属镀层。
真空镀膜的步骤包括：1）真空抽气：将工件放入真空镀膜机的反应室中，启动真空泵抽除室内的气体，使反应室内形成高真空环境。
2）加热：通过电加热或电子束加热等方式，将金属材料加热至一定温度，使其蒸发成蒸汽。
3）蒸发：金属材料蒸发成蒸汽后，通过控制蒸汽流向，使其均匀沉积在工件表面上，形成金属镀层。
4）控制厚度：通过调节蒸发时间和镀膜速度等参数，控制金属镀层的厚度，保证镀层的质量。
3. 后处理后处理是真空电镀的最后一步，主要是为了提高镀层的光泽度和硬度，延长镀层的使用寿命。
后处理的步骤包括：1）热处理：将镀膜加热至一定温度，使其晶体结构重新排列，提高镀层的硬度和抗腐蚀性能。
2）抛光：通过机械或化学抛光的方法，将镀层表面的凹凸不平和杂质去除，提高镀层的光泽度。
3）喷涂保护层：在镀层表面喷涂一层保护漆或透明涂层，提高镀层的耐磨性和耐腐蚀性能。
二、真空电镀的原理真空电镀是基于真空技术和原子层蒸发原理的一种表面处理技术。
下面将详细介绍真空电镀的原理。
1. 真空技术真空技术是真空电镀的基础，主要是通过真空泵将空气或其他气体抽除，形成低压或高真空环境，为镀膜提供良好的工作环境。
真空镀膜(PVD)工艺介绍
编撰：张学章真空镀膜(PVD)工艺介绍真空镀膜(PVD)工艺知识介绍2010年01月20日拟订:张玉立讲解:刘红彪目录1. 真空镀膜技术及设备发展;2. 真空镀膜的工艺基本流程;3.真空镀膜的工艺特性;4.真空镀膜工艺对素材的适镀性及要求;5.真空镀膜工艺关键技术与先进性;6.真空镀膜新工艺展示;7.东莞劲胜精密组件股份有限公司PVD专利介绍；前言真空镀膜行业兴起背景；随着欧盟RoHS指令的实施及各国针对环保问题纷纷立法。
传统高污染之电镀行业已不符合环保要求，必将被新兴环保工艺取代。
而真空镀膜没有废水、废气等污染，在环保上拥有绝对优势，必将兴起并普及。
1：真空镀膜技术及设备发展1. 制膜(或镀膜)方法可以分为气相生成法、氧化法、离子注入法、扩散法、电镀法、涂布法、液相生成法等。
气相生成法又可分为物理气相沉积法（简称PVD法）化学气相沉积法和放电聚合法等。
我们今天主要介绍的是物理气相沉积法。
由于这种方法基本都是处于真空环境下进行的，因此称它们为真空镀膜技术。
惰性气体等离子状态Ar+2：真空镀膜的工艺基本流程素材检检组装治具擦拭产品底涂上下料喷底涂、IR镀膜上下料镀膜（PVD)喷面漆、IR（颜色）下治具检验包装IR 烘烤不导电真空上料PVD 技术操作简易流程图片技术操作简易流程图片：塑胶件采用专用的UV 涂料，用自动涂装线喷涂，对素材进行封闭、增加基材平整性。
高纯度锡金属作为蒸发材料进行物理气相沉积镀膜，镀层金属膜层厚度为纳米级（30-50NM ）金属原子微观上不连接，从而保证不导电性能，同时具备较强的金属质感。
塑胶件采用专用的UV 涂料，用自动涂装线喷涂，对素材进行封闭、增加基材平整性。
UV 涂层膜厚，表面硬度（IR 烤箱温度、UV 紫外光固化能量、波峰值）精确控制，严格测试。
通过制程各项工程参数（如真空度、电流、电压、时间、膜材用量）的精确控制及严格的品质监测流程、设备（镀层阻抗测量、网络分析仪RF 射频测试）确保制程品质稳定。

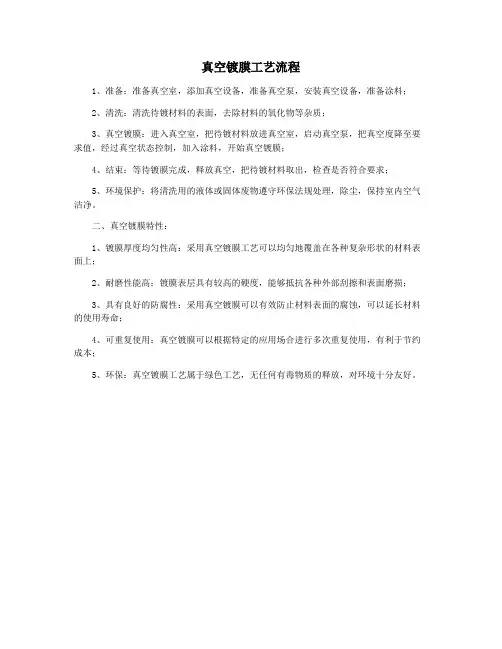

真空镀膜工艺流程
真空镀膜工艺流程
1、准备：准备真空室，添加真空设备，准备真空泵，安装真空设备，准备涂料；
2、清洗：清洗待镀材料的表面，去除材料的氧化物等杂质；
3、真空镀膜：进入真空室，把待镀材料放进真空室，启动真空泵，把真空度降至要求值，经过真空状态控制，加入涂料，开始真空镀膜；
4、结束：等待镀膜完成，释放真空，把待镀材料取出，检查是否符合要求；
5、环境保护：将清洗用的液体或固体废物遵守环保法规处理，除尘，保持室内空气洁净。
二、真空镀膜特性：
1、镀膜厚度均匀性高：采用真空镀膜工艺可以均匀地覆盖在各种复杂形状的材料表面上；
2、耐磨性能高：镀膜表层具有较高的硬度，能够抵抗各种外部刮擦和表面磨损；
3、具有良好的防腐性：采用真空镀膜可以有效防止材料表面的腐蚀，可以延长材料的使用寿命；
4、可重复使用：真空镀膜可以根据特定的应用场合进行多次重复使用，有利于节约成本；
5、环保：真空镀膜工艺属于绿色工艺，无任何有毒物质的释放，对环境十分友好。
真空电镀工艺流程
真空电镀工艺流程
真空电镀是一种常用的表面处理工艺，通过在真空环境下将金
属膜沉积在基材表面，以提高其表面性能和装饰效果。
下面将介绍
真空电镀的工艺流程。
首先，准备工作。
在进行真空电镀之前，需要对基材进行表面
清洁和处理，确保其表面光洁度和粗糙度符合要求。
同时，还需要
准备好所需的电镀材料和设备，包括真空镀膜机、金属靶材、电源、真空泵等。
接下来是真空环境的建立。
将基材放置在真空镀膜室内，通过
真空泵将室内空气抽出，直至达到所需的真空度。
在真空环境下，
可以有效减少金属膜沉积过程中的氧化和污染，提高电镀质量。
然后是金属膜沉积。
将金属靶材放置在镀膜室内，通过加热或
者电子束轰击的方式，使金属靶材表面的金属原子蒸发，并沉积在
基材表面上。
在沉积过程中，需要控制好沉积速度和厚度，以确保
膜层的均匀性和质量。
接着是表面处理。
在完成金属膜沉积后，可以对膜层进行进一
步的处理，如抛光、喷漆、喷涂等，以提高其表面光洁度和装饰效果。
最后是膜层检测和包装。
对沉积完成的膜层进行检测，包括表面质量、厚度、附着力等指标的检测，确保膜层符合要求。
完成检测后，对膜层进行包装，以防止在运输和使用过程中受到损坏。
总的来说，真空电镀工艺流程包括准备工作、建立真空环境、金属膜沉积、表面处理、膜层检测和包装等步骤。
通过严格控制每个环节，可以获得高质量的金属膜层，满足不同应用领域的需求。
真空镀膜流程
真空镀膜流程全文共四篇示例，供读者参考第一篇示例：真空镀膜是一种常用的表面处理技术，通过在真空环境下将不同种类的材料蒸发或溅射到基材表面上，形成一层薄膜来改变基材的性能和外观。
真空镀膜流程通常包括预处理、真空蒸发或溅射、膜层沉积和后处理等几个步骤。
首先是预处理阶段。
在进行真空镀膜之前，需要对待处理的基材进行严格的清洁和表面处理，以确保薄膜的附着力和性能。
通常使用化学清洗、机械打磨或喷砂等方法，去除表面的污垢、氧化物和其他杂质，使基材表面变得光滑、干净，有利于后续的膜层沉积。
接下来是进入真空蒸发或溅射的阶段。
在真空室中，通过加热或电子束等方式，将目标材料加热至一定温度，使其蒸发或溅射到基材表面上。
蒸发是将材料加热至其蒸发温度，使其由固态直接转变为气体态，然后沉积在基材表面上；而溅射是利用离子轰击等方式将材料溅射到基材表面上。
通过调节蒸发或溅射过程中的参数，如温度、压力、沉积速率等，可以控制薄膜的厚度、成分和结构。
随后是膜层沉积阶段。
在蒸发或溅射过程中，目标材料被沉积在基材表面上，形成一层均匀的薄膜。
薄膜的性能取决于沉积过程中各种参数的控制，如沉积速率、均匀性、结晶度等。
通常在沉积过程中需要监控和调节这些参数，以确保薄膜的质量和性能符合要求。
最后是后处理阶段。
在薄膜沉积完成后，通常需要进行一些后处理工艺，以提高薄膜的结晶度、光学性能和耐腐蚀性能。
常见的后处理方法包括热处理、氧化处理、沉积二次蒸发等。
通过这些后处理工艺，可以进一步改善薄膜的性能和外观，使其更加适合各种应用场合。
真空镀膜流程是一个复杂的过程，需要对各个环节进行严格控制和优化，以确保薄膜的质量和性能达到要求。
随着科技的发展和应用领域的不断拓展，真空镀膜技术将在未来得到更广泛的应用和发展。
第二篇示例：真空镀膜技术是一种在真空环境下进行的表面处理技术，通过将目标材料（如金属、陶瓷、塑料等）加热蒸发并沉积在基材表面来形成一层薄膜的过程。
真空镀膜广泛应用于光学、电子、航空航天等领域，具有耐磨、隔热、导电、防护等优良性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空镀膜工艺流程
一、真空镀膜的工艺流程大致可用以下的方框图表示：
二、具体说明如下：
1、表面处理：通常,镀膜之前,应对基材（镀件）进行除油、除尘等预处理,以保证镀件的整洁、干燥,避免底涂层出现麻点、附着力差等缺点。
对于特殊材料,如PE（聚乙烯）料等,还应对其进行改性,以达到镀膜的预期效果。
2、底涂：底涂施工时,可以采用喷涂,也可采用浸涂,具体应视镀件大小、形状、结构及用户设备等具体情况及客户的质量要求而定。
采用喷涂方法,可采用
SZ-97T镀膜油；采用浸涂方法,可采用SZ-97、SZ-97+1等油,具体应视镀件材料而定。
3、底涂烘干：SZ-97镀膜油系列均为自干型漆，烘干的目的是为了提高生产效率。
通常烘干的温度为60-70oC,时间约2小时。
烘干完成的要求是漆膜完全干燥。
4、镀膜：镀膜时,应保证镀膜机的真空度达到要求后,再加热钨丝,并严格控制加热时间。
同时,应掌握好镀膜用金属（如铝线)的量,太少可能导致金属膜遮盖不住底材,太多则除了浪费外,还会影响钨丝寿命和镀膜质量。
5、面涂：通常面涂的目的有以下两个方面：A、提高镀件的耐水性、耐腐蚀性、耐磨耗性；B、为水染着色提供可能。
SZ-97油系列产品均可用于面涂，若镀件不需着色,视客户要求,可选用911、911-1哑光油、889透明油、910哑光油等面油涂装。
6、面涂烘干：通常面涂层较底涂层薄,故烘干温度较低,约50-60oC,时间约1~2小时,用户可根据实际情况灵活把握，最终应保证面涂层彻底干燥。
如果镀件不需着色,则工序进行到此已经结束。
7、水染着色：如果镀件需要进行水染着色,则可将面漆已经烘干的镀件放进染缸里,染上所需颜色,之后冲洗晾干即可。
染色时要注意控制水的温度,通常在
60~80oC左右,同时应控制好水染的时间。
水染着色的缺点是容易褪色,但成本较低。
8、油染着色：若镀件需进行油染着色,则镀膜后视客户要求,直接用SZ-哑光色油、SZ-透明色油浸涂或喷涂,干燥后即可。
油染的色泽经久不褪,成本较水染略高。
