混凝土最小保护层厚度规范
混凝土最小保护层厚度规范
混凝土保护层目录1、定义2、作用3、最小厚度4、《规范》关于混凝土保护层的其它规定1、定义混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。
保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。
2、作用（1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。
（2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。
（3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火等级确定的耐火限的这段时间里，构件不会失去支持能力。
应符合国家现行相关标准的要求。
3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。
但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。
因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。
一般设计中是采用最小值的。
纵向受力钢筋的混凝土保护层最小厚度(mm)环境类别板、墙、壳板、墙、壳板、墙、壳梁梁梁柱柱柱≤C20 C25-C45≥C50 ≤C20 C25-C45≥C50 ≤C20 C25-C45≥C50一20 15 15 30 25 25 30 30 30二a - 20 20 - 30 30 - 30 30二b - 25 20 - 35 30 - 35 30三- 30 25 - 40 35 - 40 35注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.4、《规范》关于混凝土保护层的其它规定第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。
混凝土保护层最小厚度(混凝土距钢筋表面的距离)
混凝土保护层最小厚度
》（GBJ 10-89 ）
范
计
【资料来源】《混凝土结构设
规
6.1.3 受力钢筋的混凝土保护层最小厚度（从钢筋的外边缘算起）应符合表
6.1.3 的规定，且不应小于受力钢筋的直径。
混凝土保护层最小厚度表 6.1.3
混凝土强度等级
环境条件构件类别
≤C20 C25 及C30 ≥35
板、墙、壳15
室内正常环境
梁和柱25
板、墙、壳35 25 15 露天或室内高湿度环境
梁和柱45 35 25
注：①处于室内正常环境由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋（包括冷拔低碳钢丝）的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面层且有质量保证措施时，保护层厚度可按表中
室内正常环境中构件的数值采用；
②预制钢筋混凝土受弯构件，钢筋端头的保护层厚度宜为10mm；预制的肋型板，其主肋的保护层厚
度可按梁考虑；
③处于露天或室内高湿度环境中的结构，其混凝土强度等级不宜低于C25,当非主要承重构件的混凝
土强度等级采用C20时，其保护层厚度可按表中C25的规定值取用；
④板、墙、壳中分布钢筋的保护层厚度不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应
小于15mm；
⑤要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加；
⑥有防火要求的建筑物，其保护层厚度尚应符合国家现行有关防火规范的规定。
混凝土保护层的最小厚度
混凝土保护层的最小厚度混凝土保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。
（1）从钢筋粘结锚固角度对混凝土保护层提出的要求是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需的强度。
（2）根据耐久性要求的混凝土保护层最小厚度，是按照构件在50年内能保护钢筋不发生危及结构安全的锈蚀确定的。
纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表9-13的规定。
纵向受力钢筋的混凝土保护层最小厚度（mm）表9-13注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。
板、墙、壳中分布钢筋的保护层不应小于表9-13中相应数值减10mm，且不应小于10mm。
梁、柱中箍筋和构造钢筋的保护层不应小于15mm。
处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表9-13中的数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按表9-13中一类环境数值取用。
预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。
处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。
3．特殊条件下的混凝土保护层（1）一类环境中，设计使用年限为100年的结构混凝土保护层厚度应按表9-13的数值增加4006；当采取有效的表面防护措施时，混凝土保护层可适当减少。
（2）三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。
（3）对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
（4）处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

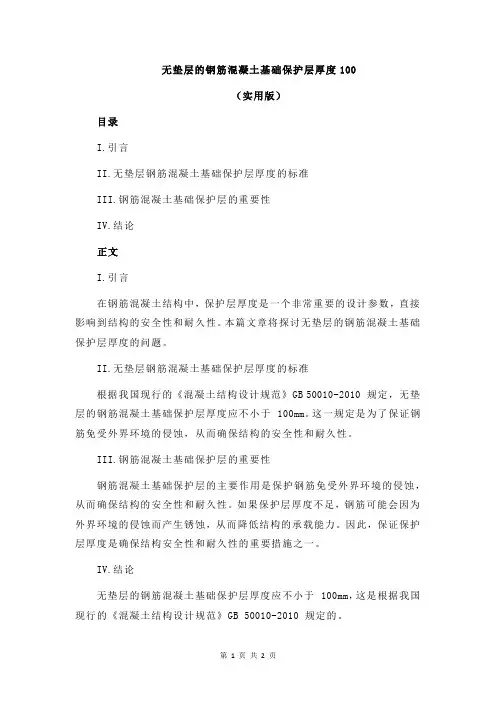

无垫层的钢筋混凝土基础保护层厚度100
无垫层的钢筋混凝土基础保护层厚度100
（实用版）
目录
I.引言
II.无垫层钢筋混凝土基础保护层厚度的标准
III.钢筋混凝土基础保护层的重要性
IV.结论
正文
I.引言
在钢筋混凝土结构中，保护层厚度是一个非常重要的设计参数，直接影响到结构的安全性和耐久性。
本篇文章将探讨无垫层的钢筋混凝土基础保护层厚度的问题。
II.无垫层钢筋混凝土基础保护层厚度的标准
根据我国现行的《混凝土结构设计规范》GB 50010-2010 规定，无垫层的钢筋混凝土基础保护层厚度应不小于 100mm。
这一规定是为了保证钢筋免受外界环境的侵蚀，从而确保结构的安全性和耐久性。
III.钢筋混凝土基础保护层的重要性
钢筋混凝土基础保护层的主要作用是保护钢筋免受外界环境的侵蚀，从而确保结构的安全性和耐久性。
如果保护层厚度不足，钢筋可能会因为外界环境的侵蚀而产生锈蚀，从而降低结构的承载能力。
因此，保证保护层厚度是确保结构安全性和耐久性的重要措施之一。
IV.结论
无垫层的钢筋混凝土基础保护层厚度应不小于 100mm，这是根据我国现行的《混凝土结构设计规范》GB 50010-2010 规定的。
混凝土防护层厚度标准
混凝土防护层厚度标准一、前言混凝土防护层厚度标准是指在混凝土结构中，为了保护钢筋不受到腐蚀等影响，需要在钢筋周围涂覆一层防护层，以确保混凝土结构的使用寿命和安全性。
本文将详细介绍混凝土防护层厚度的标准，包括国内外标准、防护层厚度的计算方法、应注意的事项等。
二、国内外标准1. 国内标准国内常用的混凝土防护层厚度标准主要包括以下几种：（1）GB50010-2010《混凝土结构设计规范》GB50010-2010规定，混凝土结构中的钢筋应涂刷一层防护层。
当钢筋直径小于等于25mm时，防护层厚度应不小于20mm；当钢筋直径大于25mm时，防护层厚度应不小于25mm。
在海洋环境等特殊条件下，防护层厚度应根据具体情况增加。
（2）JGJ 94-2008《建筑工程钢筋防腐蚀施工规范》JGJ 94-2008规定，混凝土中的钢筋应涂刷一层防护层。
在正常环境下，钢筋直径小于等于25mm时，防护层厚度应不小于20mm；当钢筋直径大于25mm时，防护层厚度应不小于25mm。
在海洋环境等特殊条件下，防护层厚度应根据具体情况增加。
（3）CJJ/T 190-2012《混凝土结构工程验收规范》CJJ/T 190-2012规定，混凝土结构中的钢筋应涂刷一层防护层。
当钢筋直径小于等于25mm时，防护层厚度应不小于15mm；当钢筋直径大于25mm时，防护层厚度应不小于20mm。
在海洋环境等特殊条件下，防护层厚度应根据具体情况增加。
2. 国外标准国外常用的混凝土防护层厚度标准主要包括以下几种：（1）ACI 318-14《Building Code Requirements for Structural Concrete and Commentary》ACI 318-14规定，混凝土结构中的钢筋应涂刷一层防护层。
在正常环境下，钢筋直径小于等于25mm时，防护层厚度应不小于16mm；当钢筋直径大于25mm时，防护层厚度应不小于19mm。
在海洋环境等特殊条件下，防护层厚度应根据具体情况增加。
《混凝土结构设计规范》(GB50010
《混凝土结构设计规范》(GB50010《混凝土结构设计规范》中钢筋混凝土保护层厚度控制规范《混凝土结构设计规范》中混凝土保护层 8．2．1 构件中普通钢筋及预应力筋的混凝土保护层厚度应满足下列要求。
1 构件中受力钢筋的保护层厚度不应小于钢筋的公称直径d； 2 设计使用年限为50年的混凝土结构，最外层钢筋的保护层厚度应符合表8．2．1的规定；设计使用年限为100年的混凝土结构，最外层钢筋的保护层厚度不应小于表8．2．1中数值的倍。
表8．2．1混凝土保护层的最小厚度C 环境类别一二a 二b 三a 三b 板、墙、壳 15 20 25 30 40 梁、柱、杆 20 25 35 40 5 注：1 混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm；注：2 钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。
点这下载施工技术资料 8．2．2 当有充分依据并采取下列措施时，可适当减小混凝土保护层的厚度。
1 构件表面有可靠的防护层； 2 采用工厂化生产的预制构件； 3 在混凝土中掺加阻锈剂或采用阴极保护处理等防锈措施； 4 当对地下室墙体采取可靠的建筑防水做法或防护措施时，与土层接触一侧钢筋的保护层厚度可适当减少，但不应小于25mm。
8．2．3 当梁、柱、墙中纵向受力钢筋的保护层厚度大于50mm时，宜对保护层采取有效的构造措施。
当在保护层内配置防裂、防剥落的钢筋网片时，网片钢筋的保护层厚度不应小于25mm。
20XX-12-31日志：《深度解析钢筋平法11G101 系列[附高清图集》有详細讲解。
现行规范不仅对钢筋验收时钢筋保护层厚度做出了具体要求，并且对混凝土的钢筋保护层提出了检测的要求。
通过这些年的技术发展和检测方法的进步，钢筋保护层的无损检测已在工程中广泛应用并成为常规检测方法之一，各地质量监督站也把对钢筋保护层的检测作为工程主体质量验收前实体抽检的一个重要内容。
混凝土保护层厚度允许偏差范围
混凝土保护层厚度允许偏差范围混凝土保护层厚度允许偏差范围在建筑工程中，混凝土保护层的厚度是一个非常重要的参数。
它直接影响着混凝土结构的耐久性和使用性能。
然而，实际施工中往往难以做到完全精准的厚度控制，因此必须了解混凝土保护层厚度允许的偏差范围。
1. 教育性引言混凝土保护层厚度指的是混凝土外表面到钢筋外表面的距离，它的作用主要包括保护钢筋免受腐蚀、抵抗外部环境的侵蚀以及提高混凝土结构的耐久性。
然而，混凝土保护层的厚度并不是一成不变的，它允许一定范围的偏差。
2. 深度探讨主题混凝土保护层厚度的允许偏差范围是由一系列的设计规范和标准确定的，例如《混凝土结构设计规范》（GB 50010-2010）中对于混凝土保护层厚度的要求做出了明确的规定。
根据该规范，混凝土保护层的厚度允许偏差范围主要受到混凝土外部尺寸的限制以及混凝土表面平整度的要求。
在实际工程中，由于混凝土浇筑和养护的影响，混凝土保护层的厚度往往难以做到完全精准。
设计规范中会对于混凝土保护层的厚度允许一定的正、负偏差范围，以保证在一定限度内实际施工中的灵活性和可操作性。
一般来说，混凝土保护层的厚度允许偏差范围在设计规范中会给出具体的数值范围，例如允许正负10mm的偏差。
3. 总结回顾混凝土保护层厚度允许的偏差范围是必须要重视的一个参数。
它直接关系到混凝土结构的使用性能和耐久性。
在实际工程中，施工人员需要严格按照设计要求进行施工，并通过合理的控制和检测手段来确保混凝土保护层的厚度在允许偏差范围内。
只有这样，才能保证混凝土结构的安全可靠性。
4. 个人观点和理解作为文章写手，我个人认为混凝土保护层厚度允许的偏差范围是设计规范考虑到实际施工情况的一种合理体现。
在实际工程中，施工现场受到各种因素的影响，完全精准的施工往往是难以做到的。
适当的允许一定范围的偏差是为了保证施工的可操作性和灵活性，同时也要求施工单位要严格按照规范要求进行施工，以确保混凝土结构的质量和安全。
保护层厚度
保护层厚度：一、桥梁：钢筋的混凝土保护层厚度，必须符合设计要求。
设计无要求时应符合下列规定：(1)普通钢筋和预应力直线形钢筋的最小混凝土保护层厚度不得小于钢筋公称直径，后张法构件预应力直线形钢筋不得小于其管道直径的1/2。
(2)当受拉区主筋的混凝土保护层厚度大于50mm时，应在保护层内设置直径不小于6mm、间距不大于l00mm的钢筋网。
(3)钢筋机械连接件的最小保护层厚度不得小于20mm。
(4)应在钢筋与模板之间设置垫块，确保钢筋的混凝土保护层厚度，垫块应与钢筋绑扎牢固、错开布置。
二、预应力砼：(4)从各种材料引入混凝土中的氯离子最大含量不宜超过水泥用量的0.06%。
超过0.06%时，宜采取掺加阻锈剂、增加保护层厚度、提高混凝土密实度等防锈措施。
三、涵洞两侧的回填土，应在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行。
回填时，两侧应对称进行，高差不宜超过300mm。
四、钢拱架应与喷射混凝土形成一体，钢拱架与围岩间的间隙必须用喷射混凝土充填密实，钢拱架应全部被喷射混凝土覆盖，其保护层厚度不应小于40mm。
五．预制拼装施工的圆形水池在满水试验合格后，应及时进行喷射水泥砂浆保护层施工（应在满水状态下施工）六、无粘结预应力水池封锚要求(1)凸出式锚固端锚具的保护层厚度不应小于50mm；(2)外露预应力筋的保护层厚度不应小于50mm；七、喷射水泥砂浆保护层施工(一)准备工作(1)喷射水泥砂浆保护层，应在水池满水试验后施工(以便直观检查壁板及板缝有无渗漏，也方便处理)，而且必须在水池满水状况下施工。
(2)喷浆前必须对池外壁油污进行清理、检验。
(3)水泥砂浆配合比应符合设计要求，所用砂最大粒径不得大于5mm，细度模量2.3~3.7为宜。
(4)正式喷浆前应先作试喷，对水压及砂浆用水量调试，以喷射的砂浆不出现干斑和流淌为宜。
(二)喷射作业(1)喷射机罐内压力宜为0.5 (0.4)MPa，输送干拌料管径不宜小于25mm，管长适度(不宜小于10m)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

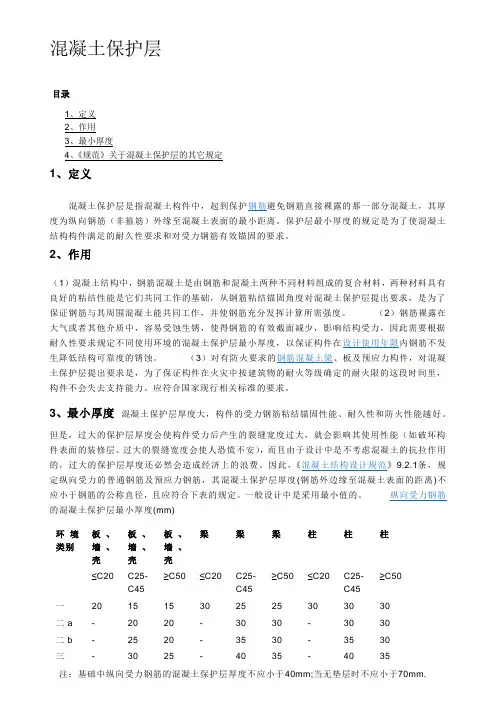

混凝土最小保护层厚度规范
1、定义
2、作用
3、最小厚度
4、《规范》关于混凝土保护层的其它规定
1、定义
混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。
保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。
2、作用（1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。
（2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。
（3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火
等级确定的耐火限的这段时间里，构件不会失去支持能力。
应符合国家现行相关标准的要求。
3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。
但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。
因此，《混凝土结构设计规范》9、2、1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。
一般设计中是采用最小值的。
纵向受力钢筋的混凝土保护层最小厚度(mm)
环境类别板、墙、壳板、墙、壳板、墙、壳梁梁梁柱柱柱
≤C20C25-C45≥C50≤C20C25-C45≥C50≤C20C25-C45≥C50一
xx15302525303030二a-2020-3030-3030二b-2520-3530-3530三-3025-4035-4035 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm、
4、《规范》关于混凝土保护层的其它规定第9、2、2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9、2、1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生
产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9、2、1中一类环境数值取用。
预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于
10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
第9、2、3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9、2、1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm、
第9、2、4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。
处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。
第9、2、5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
第
10、1、2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。
钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。
此时，纵向受力钢筋保护层厚度的允许偏
差，对梁类构件为-7~+10mm；对板类构件为-5~+8mm。
钢筋保护层厚度检验的合格点率为90%及以上时为合格。
当合格点率小于90%，但不小于80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为90%及以上时才能判为合格。
且每次抽样结果中不合格点的最大偏差均不应大于允许偏差的1、5倍。
