发电机交接试验报告
#2发电机交接试验报告一、发电机参数:容量: 135MW 定子电压:13800V 定子电流：6645A 转子电压：233V转子电流：1408A ，定子接法：Y 相数：3 ，功率因素：0.85 ，周率：50HZ，转速：3000rpm试验温度：24 °C ，湿度：66 %二、外观检查：正常。
三、发电机直流耐压试验: 使用仪器：Z-V高压直流发生器U（KV） 6.9 13.8 21.2 27.6 34.5）A相 4 4 7 12 22I（AB相 3 6 10 17 29C相 4 7 13 17 241)在规定试验电压下，各相泄漏电流的差别不应大于最小值的100%；最大泄漏电流在20μＡ以下者，相间差值与历次试验结果比较，不应有显著的变化2)泄漏电流不随时间的延长而增大结论：合格四、发电机交流耐压试验）:A相B相C相U(KV) 22.88I(A) 3.4 3.4 3.4要求：试验电压(2U N+1000V)*0.8, 1分钟不击穿为合格结论：合格五、绝缘电阻(MΩ):使用仪器：高压兆欧表DMH2550 2500V耐压试验前(MΩ) 吸收比耐压试验后(MΩ) 吸收比A相1320/426 3.10 1300/410 3.17 B相1270/410 3.09 1210/387 3.13 C相1291/421 3.06 1150/396 2.91要求：1)各相或各分支绝缘电阻值的差值不应大于最小值的100%2)吸收比或极化指数：沥青浸胶及烘卷云母绝缘吸收比不应小于1.3或极化指数不应小于1.5；环氧粉云母绝缘吸收比不应小于1.6结论：合格定子绕组直流电阻测量（mΩ）环境温度℃绕组平均温度℃测量方式实测值换算75 ℃基值75℃相间互差% 与基值差%A 0.9941 1.190 1.1960.5 0.51B 0.9899 1.184 1.191 0.51C 0.9927 1.188 1.192 0.31各相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次(出厂或交接时)测量值比较，相差不得大于最小值的2%结论：合格七、结论：各项试验合格。
发电机及引出线设备电气交接试验方案
一、工程概况华电顺德项目发电机由南京汽轮电机集团有限责任公司制造，发电机及引出线主要设备如下：二、编制依据1、《电气装置安装工程电气设备交接试验标准》GB50150－2016。
2、《电力建设安全工作规程》DL5009.1－2014。
3、出厂说明书及出厂试验报告。
4、设计院施工图纸。
三、施工准备四、主要施工方案1、根据施工现场安装进度，合理安排各项试验。
2、根据施工图纸，核对现场发电机及引出线设备铭牌是否符合设计要求。
3、现场试验数据及时与出厂数据比较，根据标准要求得出试验结论。
五、施工工艺流程 1、施工工艺流程图2、施工工序及其标准要求六、施工注意事项1、试验前，充分了解被试设备的厂家说明书、出厂试验报告及本措施，严格按照本措施施工。
2、试验前对所有试验人员进行详细的安全交底。
3、试验时正确使用仪器、仪表，避免人为损坏仪器、仪表。
4、试验过程中及时准确地做好记录。
5、发电机定子绕组耐压试验时，定子绕组测温元件及转子绕组要可靠接地；互感器一次绕组耐压试验时，二次绕组应可靠接地保护。
七、绿色施工措施1）施工完毕及时回收试验过程产生的塑料带及保险丝，能用的继续使用，不能用的放入现场垃圾箱，严禁随意丢弃，污染环境。
2）试验完毕及时关闭试验仪器的电源。
3) 严禁试验变压器现场渗漏油，污染环境。
八、质量保证措施1）试验前对试验人员进行详细的技术交底。
2）试验仪器使用前应先校验合格，并在有效期内，选择仪表量程及精度满足实际需要。
3）试验人员应持证上岗。
4）试验后根据交接试验标准要求及时准确地作出结论。
九、安全文明施工措施1、进入施工现场必须正确佩戴安全帽，高处作业应系好安全带，并悬挂在身体上方牢固可靠处。
2、高压试验时，试验区域应拉设警戒绳并悬挂“止步，高压危险”警示牌，并告知无关人员离开试验区域。
3、施工现场仪器摆放整齐有序，试验仪器外壳接地应可靠，专人接线，专人检查，确保仪器及人员安全。
4、严禁在施工现场吸烟及乱扔垃圾，严禁在施工现场随地大小便。

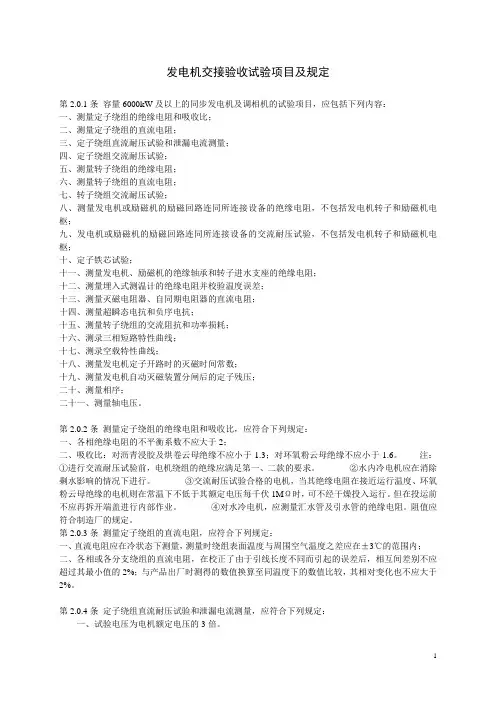

发电机交接验收试验项目
发电机交接验收试验项目及规定第2.0.1条容量6000kW及以上的同步发电机及调相机的试验项目，应包括下列内容：一、测量定子绕组的绝缘电阻和吸收比；二、测量定子绕组的直流电阻；三、定子绕组直流耐压试验和泄漏电流测量；四、定子绕组交流耐压试验；五、测量转子绕组的绝缘电阻；六、测量转子绕组的直流电阻；七、转子绕组交流耐压试验；八、测量发电机或励磁机的励磁回路连同所连接设备的绝缘电阻，不包括发电机转子和励磁机电枢；九、发电机或励磁机的励磁回路连同所连接设备的交流耐压试验，不包括发电机转子和励磁机电枢；十、定子铁芯试验；十一、测量发电机、励磁机的绝缘轴承和转子进水支座的绝缘电阻；十二、测量埋入式测温计的绝缘电阻并校验温度误差；十三、测量灭磁电阻器、自同期电阻器的直流电阻；十四、测量超瞬态电抗和负序电抗；十五、测量转子绕组的交流阻抗和功率损耗；十六、测录三相短路特性曲线；十七、测录空载特性曲线；十八、测量发电机定子开路时的灭磁时间常数；十九、测量发电机自动灭磁装置分闸后的定子残压；二十、测量相序；二十一、测量轴电压。
第2.0.2条测量定子绕组的绝缘电阻和吸收比，应符合下列规定：一、各相绝缘电阻的不平衡系数不应大于2；二、吸收比：对沥青浸胶及烘卷云母绝缘不应小于1.3；对环氧粉云母绝缘不应小于1.6。
注：①进行交流耐压试验前，电机绕组的绝缘应满足第一、二款的要求。
②水内冷电机应在消除剩水影响的情况下进行。
③交流耐压试验合格的电机，当其绝缘电阻在接近运行温度、环氧粉云母绝缘的电机则在常温下不低于其额定电压每千伏1MΩ时，可不经干燥投入运行。
但在投运前不应再拆开端盖进行内部作业。
④对水冷电机，应测量汇水管及引水管的绝缘电阻。
阻值应符合制造厂的规定。
第2.0.3条测量定子绕组的直流电阻，应符合下列规定：一、直流电阻应在冷状态下测量，测量时绕组表面温度与周围空气温度之差应在±3℃的范围内；二、各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其最小值的2%；与产品出厂时测得的数值换算至同温度下的数值比较，其相对变化也不应大于2%。
发电机试验记录范文
发电机试验记录范文试验目的：本次试验的目的是测试发电机的性能参数，并对其进行评估和分析，以确定其是否符合设计要求。
试验设备：发电机型号：XXX型号额定容量：XXX额定频率：XXX额定电压：XXX试验步骤：1.前期准备a.检查发电机的外观和连接线路，确保无任何损坏。
b.安装和接地发电机，确保其安全运行。
c.检查电能表和电压表的准确度和可靠性。
2.静态参数测试a.将发电机连接到负载电阻上，并使其空载运行。
b.测量和记录发电机的终端电压和电流。
c.逐步增加负载电阻，记录不同负载下的电压和电流。
d.根据所得数据，计算发电机的电阻和电势和谐系数。
3.动态参数测试a.使用电能表和电压表数值记录发电机的功率因数和效率。
b.调整发电机的负载变化，记录其响应时间和稳定性。
c.通过启动和停止发电机来测试其启动和停机时间。
d.根据试验数据，评估发电机的动态性能和响应能力。
4.整体评估a.分析所有测试结果，并与设计要求进行比较。
b.检查发电机的性能参数是否在额定工况下满足要求。
c.基于试验结果，评估发电机的可靠性和稳定性。
试验结果分析：根据以上试验步骤所获得的数据，我们对发电机进行了评估和分析。
下面是一些重要的试验结果和分析：1.静态参数测试结果：a.终端电压和电流随负载电阻的增加而降低，其变化趋势基本符合设计要求。
b.计算得出的电阻和电势和谐系数表明，发电机的电气特性良好。
2.动态参数测试结果：a.功率因数和效率在额定工况下表现良好，并且在负载变化时保持稳定。
b.发电机的响应时间和稳定性均符合设计要求。
c.发电机的启动和停机时间也在可接受范围内。
综合评价：根据试验结果分析，我们认为该发电机的性能参数和电气特性符合设计要求。
它具有良好的稳定性、可靠性和高效率，并可以满足额定工况下的电能转换需求。
结论：本次发电机试验表明，该发电机具有优秀的静态和动态性能，可以满足设计要求。
然而，为了确保长期可靠运行，还需要进行更多的耐久性和负载适应性测试。
10.5kV水轮发电机定子交接试验介绍
10.5kV水轮发电机定子交接试验介绍一、简要说明定子电气试验主要指定子电路部分安装（线棒、铜环等）过程中的主要试验，贯穿整个定子下线过程。
主要试验项目包括绝缘电阻试验、直流电阻、电晕、槽电位、直流耐压及泄漏试验、交流耐压试验等。
二、电气试验的一般要求1试验所使用的仪器、仪表的准确度应不低于0.5级（不含兆欧表），温度计的误差不超过±1℃。
2 绝缘电阻测量，规定用60s的绝缘电阻值；吸收比的测量，规定用60s和15s的绝缘电阻比值（R60/R15）进行测量；极化指数采用10min和1min的绝缘电阻比值（R10min/1min）进行测量。
3 交流耐压试验采用正弦工频电源，耐电压值的持续时间，凡无特殊说明均为1min。
4 在进行与温度有关的试验时，应同时测试被试品和周围环境的温度。
电气试验时，被试品温度与周围环境温度不宜低于5℃、高于40℃。
5 进行电气试验前，被试品表面清理干净，要求被试品表面无灰尘等其它任何污物；被试品的耐压试验应在干净的环境里进行，要求试验场地不能有积水现象，不能有灰尘等污染。
三、试验过程1线棒安装前电气试验1.1 线棒安装前电气试验主要指对单根线棒进行试验，试验内容包括绝缘电阻试验、起晕试验和交流耐压试验。
1.2 线棒开箱后，检查线棒绝缘应无任何损伤。
进行电气试验前，应将线棒表面清理干净，要求线棒表面无灰尘等其它任何污物；线棒的电气试验应在干净的环境里进行，要求试验场地不能有积水现象，不能有灰尘等污染。
1.3 用2500V兆欧表进行单根线棒绝缘电阻试验，要求绝缘电阻值一般不应低于5000MΩ。
1.4 对抽样线棒进行交流耐压试验，单根棒的耐压值为31.37（2.75Un+2.5）kV，时间1min。
线棒进行耐压试验时，其直线部位应包以锡箔或铝箔作为电极，包扎长度为铁心长度加40mm（两端各20mm），且必须接地良好。
1.5 试验电压从不超过全值的一半开始，然后均匀地或以不超过全值的5%分段地增加至全值，试验电压由半值增加至全值的时间不小于10s（参见GB755）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表C3-4-51
发电机交接试验记录
编号： 工程名称 发电机名称 内 序 容 号 试验内容 试验要求 试验结果 阳煤二矿三维数字化矿井建设 试验部位 发电机规 格、型号 001
1
2 3 4 5 6 7 8 9 10 11 12 13 14 备注:
绝缘电阻值大于0.5MΩ 沥青浸胶及烘卷支母绝缘吸收比大于 1.3环氧粉云母绝缘吸收比大于1.6 定子电路 在常温下，绕组表面温度与空气温度 各相直流电阻值相互间差值不大于最 差在±3℃范围内测量各相直流电阻 小值2%，与出厂值在同温度下比差值 不大于2% 试验电压为 +750V，无闪络击 交流工频耐压试验1min 穿现象， 为发电机额定电压 测量定子绕组的绝缘电阻和吸收比 静 用1000V兆欧表测量转子绝缘电阻 绝缘电阻值大于0.5MΩ 数值与出厂和值 在同温度下比差值不 大于2% 用2500V摇表测量绝缘电阻替代 绝缘电阻值大于0.5MΩ 试验电压1000V，无击穿闪络现象 绝缘电阻值大于0.5MΩ 在常温下，绕组表面温度与空气温度 转子电路 差在±3℃范围内测量绕组直流电阻 态 交流工频耐压试验1min 试 退出励磁电路电子器件后，测量励磁 电路的线路设备的绝缘电阻 验励磁电路 退出励磁电路电子器件后，进行交流 工频耐压试验1min 有绝缘轴承的用1000V兆欧表测量轴 承绝缘电阻 其他
结论： 年 会 监理（建设）单位（签章） 施工单位（签章） 月 日
测试单位(签章)
签
栏
会 专业技术负 月 日 年 月 日
测量检温计（埋入式）绝缘电阻，校 用250V兆欧表检测不短路，精度符合 验检温计精度 出厂规定 测量灭磁电阻,自同步电阻器的直流 与铭牌相比较，其差值为±10% 电阻 发电机空载特性试验 按设备说明书经对，符合要求 相序与出线标识相符 按设备说明书比对,符合要求
运转试验
测量相序 测量空载和负荷后轴电压
