电缆交接试验报告
电力电缆交接试验标准
电力电缆交接试验标准电力电缆交接试验是电力工程中非常重要的一环，其合格与否直接关系到电缆的安全可靠运行。
为了确保电缆交接试验的准确性和标准化，制定了一系列的电力电缆交接试验标准，以规范电缆交接试验的流程和要求。
首先，电力电缆交接试验标准要求在进行试验前，必须对试验设备进行检查和校准，确保设备的准确性和可靠性。
试验设备包括但不限于绝缘电阻测试仪、局部放电测试仪、交流耐压测试仪等。
只有在设备检查和校准合格后，才能进行电缆交接试验。
其次，电力电缆交接试验标准对试验过程中的环境条件也有明确的要求。
试验室应保持干燥、通风良好，温度适宜，以确保试验结果的准确性。
同时，试验现场应做好防火、防爆等安全措施，确保试验人员和设备的安全。
在进行电力电缆交接试验时，试验人员应按照标准要求，严格按照试验流程进行操作。
例如，在进行绝缘电阻测试时，应先将电缆两端的绝缘层清洁干净，然后使用绝缘电阻测试仪进行测试，记录测试结果并进行分析。
在进行局部放电测试时，应注意调整测试仪器的灵敏度，以确保能够准确检测出局部放电现象。
另外，电力电缆交接试验标准还对试验结果的判定和记录提出了明确要求。
试验结果应当与标准规定的要求进行比对，符合要求的试验结果应当及时记录并归档，未符合要求的试验结果应当进行分析和处理，并在记录中进行说明。
总之，电力电缆交接试验标准的制定和执行，对于确保电缆的安全可靠运行具有非常重要的意义。
只有严格按照标准要求进行试验，才能够保证试验结果的准确性和可靠性，为电缆的正常运行提供有力的保障。
希望相关单位和人员能够严格遵守电力电缆交接试验标准，共同维护电力系统的安全稳定运行。
电气交接试验报告
试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。
10kV电缆试验(交流耐压)
10kV电缆试验(交流耐压)10kV电力电缆交接试验报告（交流耐压）工程名称：牟尼沟35kV变电站10kV开关柜至站外水泥杆1.铭牌：电缆名称、额定电压（kV）2.电缆长度：130m3.绝缘及交流耐压：温度16℃，湿度40%，试验日期2014年10月26日主绝缘(MΩ)相别试前 A B C试验结果：合格4.相序检查：相序正确5.使用仪器、仪表：器具名称 YTC2010绝缘电阻测试仪 YTC850变频串联谐振耐压装置6.试验结果：合格编号生产厂家试前试后xxxxxxxx ______外护套绝缘(MΩ) 试验电压（kV）电压频率（Hz）交流耐压耐压时间（min）试验结果21.75 50 通过 521.75 50 通过 521.75 50 通过 5交联聚乙烯绝缘电力电缆8.7/15型号规格生产厂家ZZS-ZCYJV22-8.7/15-3*120 ___试验人员：试验负责人：第1页共4页本报告记录了对牟尼沟35kV变电站10kV开关柜至站外水泥杆电缆的交流耐压试验结果。
在温度16℃，湿度40%的条件下，使用YTC2010绝缘电阻测试仪和YTC850变频串联谐振耐压装置进行试验。
试验结果显示，该电缆在交流耐压试验中通过，符合要求。
相序检查也证明其相序正确。
电缆长度为130m，电缆名称为交联聚乙烯绝缘电力电缆8.7/15，额定电压为10kV。
试验前，主绝缘电阻分别为A相MΩ，B相MΩ，C相MΩ。
试后，三相主绝缘电阻仍为MΩ。
外护套绝缘电阻未能测试出。
试验使用的电压频率为50Hz，试验电压为21.75kV，耐压时间为5分钟。
试验编号为xxxxxxxx和，生产厂家均为___。
电缆铭牌上标明了电缆名称和额定电压。
型号规格为ZZS-ZCYJV22-8.7/15-3*120，生产厂家为___。
试验负责人认为，本次试验结果合格。
10kV电力电缆交接试验报告（交流耐压）工程名称：安宏35kV变电站10kV开关柜至站外水泥杆1.铭牌：电缆名称，额定电压（kV）。
电力电缆试验报告
电力电缆实验报告№: 1#
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器。
35kV电力电缆试验报告
安装地点
35千伏黄青线路
电缆长度
800米
起点
终 点
运行编号
3#
试验性质
交接
试验日期
2016-07-26
天气
晴天
环境温度（℃）
32
环境湿度（%）
56
一、设备规范
生产厂家
设备型号
出厂编号
额定电压(kV)
40.5
二、试验数据
1、绝缘电阻测量（MΩ）
相别
A对BC及地
B对AC及地
C对AB及地
耐压前
电缆长度
800米
起点
终 点
运行编号
3#
试验性质
交接
试验日期
2016-07-26
天气
晴天
环境温度（℃）
32
环境湿度（%）
56
一、设备规范
生产厂家
设备型号
出厂编号
额定电压(kV)
40.5
二、试验数据
1、绝缘电阻测量（MΩ）
相别
A对BC及地
B对AC及地
C对AB及地
耐压前
10000+
10000+
10000+
耐压后
10000+
10000+
10000+
2、直流耐压及泄露电流测量试验电压US=105kV
相别
一分钟
十五分钟
不平衡系数
1/4US
2/4US
3/4US
US
US
A对屏蔽及地
0
2
13
18
16
B对屏蔽及地
0
3
14
23

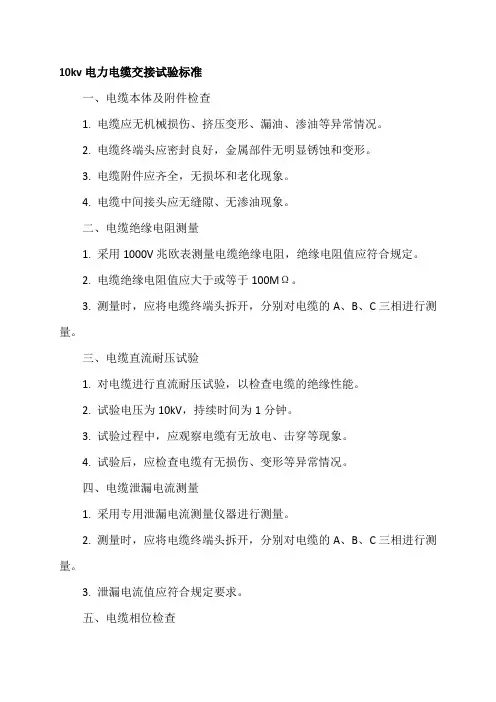

10kv电力电缆交接试验标准
10kv电力电缆交接试验标准一、电缆本体及附件检查1. 电缆应无机械损伤、挤压变形、漏油、渗油等异常情况。
2. 电缆终端头应密封良好，金属部件无明显锈蚀和变形。
3. 电缆附件应齐全，无损坏和老化现象。
4. 电缆中间接头应无缝隙、无渗油现象。
二、电缆绝缘电阻测量1. 采用1000V兆欧表测量电缆绝缘电阻，绝缘电阻值应符合规定。
2. 电缆绝缘电阻值应大于或等于100MΩ。
3. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。
三、电缆直流耐压试验1. 对电缆进行直流耐压试验，以检查电缆的绝缘性能。
2. 试验电压为10kV，持续时间为1分钟。
3. 试验过程中，应观察电缆有无放电、击穿等现象。
4. 试验后，应检查电缆有无损伤、变形等异常情况。
四、电缆泄漏电流测量1. 采用专用泄漏电流测量仪器进行测量。
2. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。
3. 泄漏电流值应符合规定要求。
五、电缆相位检查1. 对电缆进行相位检查，确保电缆相位正确。
2. 相位检查应包括电缆A、B、C三相的颜色标识。
3. 相位应符合设计要求。
六、电缆金属护套接地电阻测量1. 采用双臂电桥法测量电缆金属护套接地电阻。
2. 接地电阻值应符合规定要求。
七、电缆外护层绝缘电阻测量1. 采用1000V兆欧表测量电缆外护层绝缘电阻。
2. 绝缘电阻值应符合规定要求。
八、电缆交叉互联系统试验1. 对电缆交叉互联系统进行试验，以检查系统的运行性能。
2. 试验包括系统功能测试和运行稳定性测试。
3. 系统功能测试应包括接地电阻监测、温度监测等功能。
4. 运行稳定性测试应包括系统在正常运行条件下的稳定性和耐压性测试。
5. 试验过程中，应观察系统有无异常情况。
220kv交联电缆交流耐压试验
220kV交联电力电缆现场交流耐压试验交流耐压试验概述目前国内在XLPE交联电缆交接试验中存在的问题，从设备标准上论述了变频谐振设备在进行110kV，220kV高压电力电缆现场交流耐压的可行性，并通过采用变频串联谐振设备实现交流耐压试验在工程实践中的应用实例论证了变频串联谐振XLPE交联电缆现场交流耐压中的效果和可行性。
目前的问题和现状目前在国际和国内已经有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸的电力电缆，但在交联电缆投运前的试验手段由于被试容量大和试验设备的原因，仍然沿用直流耐压的试验方法，近年来国际、国内的很多研究机构的研究成果表明，直流试验对XLPE交联聚乙烯电缆有不同程度的损伤，有的研究观点认为，XLPE 结构具有存储积累单极性残余电荷的能力，当在直流试验之后，如果不能有效的释放到残余电荷，投运后直流残余电荷与加上交流电压峰值将可能使电缆发生击穿，国内一下研究机构认为，交流聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍，交联聚乙烯电缆即使通过了直 流是呀不发生击穿的现象，也会引起绝缘不同程度严重受损，其实，由于施加的直流电场强度分布与交流电场强度分布不同，直流也不能真实模拟运行状态下的电缆过电压，并有效的发现电缆及电缆接头本身和施工工艺的缺陷，因此，使用非直流的方法对交联电缆进行越来越重视，目前，在中低压电缆上国外已经使用超低频（VLF）进行耐压试验，近年来由于城市网建设改造的进行，110kV、220kV的XLPE 的交联电缆在城市中越来越多，仅仅靠直流耐压试验后的电缆就投入运行使使用人员越来越关心的问题。
标准在220kV电力系统等级中，IEC62067/CD草案中取消了敷设后实验中直流试验的标准，只有交流耐压试验，即20hz-300hz 1.4U0 60分钟，为了更有效的对施工后的电力电缆进行交接试验，《电力设备交接和预防性试验规程》内容中修订了电缆主绝缘耐压试验中增加了交流耐压试验标准，如下图：交流耐压试验标准试验设备：电力电缆由于容量大，因此进行交流耐压试验相应的需要设备的容量也大，比如：要试验一条6.9公里220kV的电力电缆需要大约18MVA(50hz)的电源功率，试验回路高压侧电流大于18安培，用普通的交流耐压试验设备无法完成试验要求，目前，国内国际已经开始使用变频谐振试验装置用于现场交流耐压试验，相对于普通50周交流试验设备和调感谐振来说，变频谐振具有品质因数高，使用功率小，体积小，重量相对较轻。
10KV电力电缆试验报告
电力电缆试验报告№: 1#
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器。
