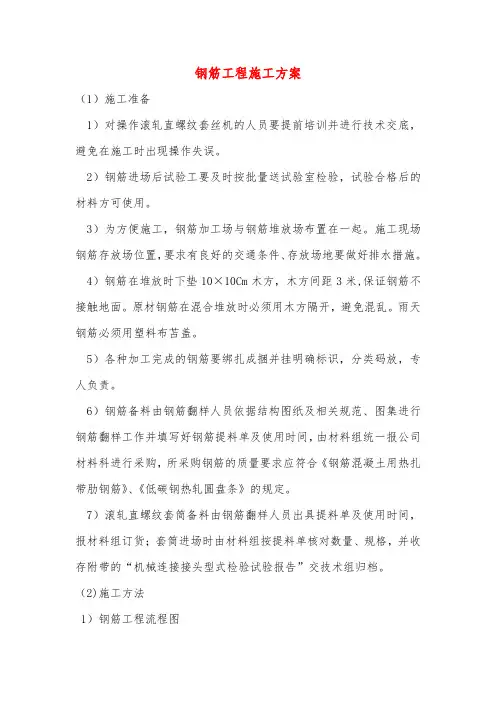

钢筋工程施工方案 (2)

A区综合楼钢筋工程施工方案审批：审核：编制：音乐学院附中项目经理部一九九九年七月目录第一章概况 (2)1.1钢筋工程概况 (2)1.2钢筋工程承包方式 (2)1.3施工条件 (2)第二章施工总体安排 (2)2.1施工准备 (2)第三章主要施工方法 (3)3.1钢筋的采购与供应 (3)3.2配筋 (3)3.3钢筋配料与加工 (7)3.4钢筋绑扎与安装 (7)第四章技术质量保证措施 (10)4.1进场钢筋质量标准及验收 (10)4.2现场钢筋绑扎安装质量标准 (12)4.3质量管理与措施 (14)4.4资料标准 (14)第五章安全消防措施 (14)第六章环保与文明施工措施 (15)1第一章概况1.1钢筋工程概况1.2钢筋工程承包方式配筋及半成品钢筋加工、运输由四公司建筑制品厂负责；钢筋气压焊由北京祥和建业有限公司负责；钢筋绑扎及气压焊配合由劳务承包方负责。

1.3施工条件为尽可能减少扰民和节约场地，半成品钢筋一律在制品厂加工。

现场在标识牌后及A区综合楼西北侧设钢筋堆料场。

第二章施工总体安排2.1施工准备2.1.1测量准备根据平面控制网线，在垫层上放出底板控制轴线和独立柱基础控制轴线。

板（包括底板）砼浇注完成支设竖向模板前，在板（包括底板）上放出该层平面控制轴线。

待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。

2.1.2施工手续气压焊工必须具备合格证（在使用期内）。

2.1.3材料进场计划随工程进度。

2.1.4审图2施工前认真查阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，找出钢筋工程中摆放不下的柱梁结点、异形部位（柱、墙截面变化处等）钢筋直径变化连接及摆放、安全质量施工注意点等，作到图纸上问题提前与设计联系解决、配筋及施工中重点突出。

2.1.5管理人员及劳务人员培训项目协调部除按规定对项目相关部门及配属队伍进行方案、措施交底（包括书面和口头）外，每周二下午1：30利用简短时间，由配属队伍管理层向其钢筋操作层进行方案、措施交底（包括书面和口头），并由项目协调部和质量部参加。

第三章主要施工方法3.1钢筋的采购与供应本工程采用热扎、低碳、Ⅰ（光圆）和Ⅱ级（月牙纹）钢筋。

制品厂必须选国家大型钢厂作为供货渠道。

钢筋采购严格执行ISO9002质量标准和相关程序文件。

3.2配筋3.2.1配筋的要求除满足下列要求外，还应符合或高出图纸、相关规范要求。

3.2.1.1一般要求1、依据结施1-1改和结施23-改，本工程受力筋保护层按下表执行（单位：mm）3下列柱保护层为27mm(箍筋为Φ12)Z A-1（18.55m以下）Z A-1b（-0.1-63.7m）Z A-2（-0.1-7.75 m）Z A-1b（-0.1-7.75 m）Z A-3（7.75m以下）Z A-4（-0.1-7.75 m）Z A-4a（-0.4-7.75 m）局部梁箍筋为Φ12,保护层也为27mm。

所有受力筋保护层不小于钢筋直径。

2、钢筋的锚固（l a）A区综合楼梁锚固长度为40d(结施1-1改)，柱锚固长度为35d(结施-23改)。

3、钢筋的接头及搭接长度（l d）本工程≥Φ20钢筋均采用气压焊连接，〈Φ20钢筋均采用绑扎连接。

板筋搭接长度(结施1-1改、结施1-2改)：Ⅰ级钢为30d（≥300）、Ⅱ级钢为40d。

搭接接头任一接头中心至1.3 l d范围内或焊接接头任一接头中心至35d且≥500mm范围内，受力钢筋接头面积允许百分率见下表：41、板中受力钢筋：从距墙或梁边5cm开始配置；伸入支座时间距≤400mm且截面面积不小于跨中受力钢筋截面面积的1/3；下部纵向受力钢筋伸至墙或梁的中心线，且不应小于5d（d为受力钢筋直径）。

2、板中分布筋：配置在受力钢筋弯折处（楼梯板等）及直线段内，梁截面范围内可不配置；截面面积不应小于单位长度上受力钢筋截面面积的10%，且间距≤300mm。

3、板的下部钢筋不在跨中1/3范围搭接或连接，上部钢筋不在支座1/3范围连接。

底板上部钢筋不在跨中1/3范围连接，下部钢筋不在支座1/3范围连接。

3.2.1.3梁配筋要求1、纵向受力钢筋：上筋净距≥30mm或1.5d（d为钢筋中最大直径），下筋净距≥25mm或d；下部纵向钢筋配置≥两层时，钢筋水平方向中距比下面两层中距增大一倍。

2、箍筋：从距墙或梁边5cm开始配置；箍筋间距及肢数见图纸。

3、梁的下部钢筋不在跨中1/3范围搭接或连接，上部钢筋不在支座1/3范围连接。

底板梁上部钢筋不在跨中1/3范围连接，下部钢筋不在支座1/3范围连接。

3.2.1.3柱配筋要求方柱箍筋在角部弯钩应与模板成45o（多边形柱为模板内角平分角、圆柱与模板切线垂直），在中部弯钩应与模板成90o；框架梁应放在柱筋内侧。

严禁在柱根、顶部设置端头。

5墙体的垂直筋每段长度≤4m（钢筋直径≤12mm）或≤6m（钢筋直径>12mm），水平筋长度≤8m。

3.2.2配筋单的管理和运作3.2.2.1合格配筋单协调部把制品厂提前10天报来的把配筋单一式六份下发给劳务承包方，四天内劳务承包方把签完字的配筋单全部反馈到协调部；协调部把此配筋单全部报主任工程师审批；审批后配筋单由协调部备一份原件后发物资部五份，苏中公司、工程部各一份。

制品厂接到配筋单后三天之内把加工钢筋运至现场。

3.2.2.2漏配（或配错）配筋单由劳务承包方补配，在四天内附原配筋单后返馈到协调部。

补配单子上注明原配筋单漏配（或配错）的日期、部位、配筋编号，必须由苏中公司及制品厂驻现场人员的共同签字。

其它同4.2.1.1。

3.2.2.3经各道检查后漏配或错配配筋单由劳务承包方补配，及时返馈到协调部。

补配单子上注明原配筋单漏配（或配错）的日期、部位、配筋编号，必须由苏中公司及制品厂驻现场人员的共同签字。

其它同4.2.1.1，但品厂应在收到配筋单24小时内供应至现场。

3.2.2.4常规构造配筋单由劳务承包方直接交至物资部组织进货。

3.2.2.5创优构造配筋单由劳务承包方补配，注明“创优”两字。

提前7天报至项目主任工程师签字6后由协调部发物资部两份，苏中公司、工程部各一份，制品厂收到配筋单24小时内供应至现场。

3.2.2.6由现场其它原因造成补配配筋单由劳务承包方补配，补配单子上注明原配筋单的日期、部位、配筋编号、需进场的日期、原钢筋的用处，必须由苏中公司及制品厂驻现场人员的共同签字。

配完后交至主任工程师认可，认可上必须注明进场日期。

由协调部发物资部两份，苏中公司、工程部、物资部各一份，制品厂收到配筋单24小时内供应至现场。

3.2.2.7所有配筋单签字位置均在该套配筋单第一页的“说明”栏中。

3.3钢筋配料与加工3.3.1本工程梁、柱、板（包括底板）钢筋成品加工时严禁采用闪光对焊，局部直径大于10mm墙体钢筋可采用闪光对焊。

3.3.2制品厂认真确定弯曲调整值、弯钩增加长度、箍筋调整值等参数，保证下料长度准确。

3.3.3制品厂必须严格控制钢筋除锈、调直（冷拉率：Ⅰ级钢≤4%、Ⅱ级钢≤1%）、切断、成型每道工序。

3.4钢筋绑扎与安装3.4.1准备及基本方法核对成品钢筋的钢号、直径、形状、尺寸和数量是否与料单料牌相符；如有错漏，严格按照4.2.2纠正增补。

所有钢筋保护层均采用塑料垫块来保证（见附图1）。

定位筋加工尺寸必须准确；周转使用定位筋拆除（如：柱定位筋）后要立即7清理干净，校正尺寸，偏差较大的严禁使用。

，构造柱预埋件采用6mmQ235钢板，钢爪用φ10根据A区综合楼结施1-1改钢筋（带钩），直线部分长15cm，面积大小随墙体厚度和构造柱宽度。

绑扎形式复杂的结构部位时，应先逐根研究钢筋穿插就位顺序，并与模板工讨论支模和绑扎先后次序，减少绑扎困难；钢筋确实摆放不下时，要与协调部联系（可能涉及设计、监理等单位）解决。

直径小于12mm钢筋采用22号铁丝绑扎，大于12钢筋采用20号铁丝绑扎。

铁丝的长度见下表（单位：mm），大于下表中钢筋绑扎的铁丝长度用450mm。

所有钢筋交错点均绑扎，且必须牢固，柱角等抗震较高部位用双股铁丝。

同一水平直线上相邻绑扣呈“八”字型，朝向混凝土体内部（局部无法的朝向内部，只有朝向外部，但绑扣露头部分应与水平筋相贴，且同一直线上相邻绑扣露头部分朝向正反交错），露头部分水平、与水平筋成45o，且同一直线上相邻绑扣露头部分朝向正反交错。

83.4.2钢筋摆放位置线的标定每根钢筋摆放位置线用至少两个粉笔点（直筋在两端、箍筋在对角）来标识，但插筋在插入部分的底和顶用红漆标点标识。

根据垫层上平面控制轴线，标出底板钢筋摆放线；在垫层和上层钢筋网片上（用红漆标点标识）放出底板上柱、墙、门洞位置线（控制插筋）；在垫层上标出独立柱插筋和其基础放大脚钢筋位置线。

板筋、梁主筋摆放线分别在每层顶板模板四周和梁底模端部标出。

柱、梁箍筋摆放线在对角主筋上标出。

墙体水平筋摆放线在竖向钢筋上标出。

3.4.3底板钢筋绑扎所有底板及反梁钢筋分层绑扎和施焊。

A区综合楼底板两层网片间采用角钢马凳（见附图2）保证上网片正确就位。

3.4.3柱钢筋绑扎柱筋定位见附图3。

绑扎连接时，下层柱竖向筋露出楼面部分，用柱箍或其它工具将其内收一个柱筋直径，以利上层柱筋搭接。

上下层柱截面、钢筋直径有变化，下层柱筋露出部分和上层柱插入部分，在绑扎上层梁前或柱浇注砼前应按设计要求及有关规范准确处理。

下面是本工程柱子截面变化的部位，施工时应注意认真分析这些部位柱筋，作到心中有数。

综合楼A区综合楼（结施-23改）：Z A—1b柱-0.1m处方变圆7.75m处圆柱截面变小。

9Z A—2柱-0.1m处方变圆7.75m处圆变方。

Z A—2a柱-0.1m处方变圆7.75m处圆变方47.35m处方变圆。

Z A—4柱-0.1m处方变圆7.75m处圆变方。

Z A—4a柱-0.4m处方变圆7.75m处圆变方。

Z A—6柱-0.4m处方变圆。

Z A—3a柱7.75m处截面变小47.35m处变异形。

柱到顶层钢筋变大且数量增加。

3.4.4墙钢筋绑扎墙体定位筋见附图4。

3.4.5梁与板钢筋绑扎梁板钢筋上层弯钩朝下，下层弯钩朝上。

板、次梁与主梁交叉处，板筋在上，次梁筋在中层，主梁筋在下。

相同箍筋接头交错布置在两根纵向架立筋上。

纵向受力筋为多层时，层间垫以短钢筋保证其间距。

挑板的上部负筋及构造筋不能漏放。

双向板（见下面列举）弯矩较大方向钢筋摆在弯矩较小方向钢筋外层。

综合楼A区综合楼（结施11-结施21）13-16/S-V部位双向板。

3.4.6钢筋绑扎安装时还应满足图纸、相关规范、本方案4.2.1相关要求。

第四章技术质量保证措施4.1进场钢筋质量标准及验收4.1.1原材方面1、进场热扎光圆钢筋必须符合《普通低碳钢热扎圆盘条》（GB701-92）和《钢10筋混凝土用热扎光圆钢筋》（GB13013-91）的规定；进场热扎带肋钢筋必须符合《钢筋混凝土用热扎带肋钢筋》（GB1499-91）的规定。
