家用红外防盗报警器
2
红外传感器DYP-ME003
系统结构框图
驱动
LED发光显示
信号检测电路
AT89S51 报警执行电路
驱动
程 序 工 作 流 程 图
5
系统原理图
6
PCB设计图ຫໍສະໝຸດ 7初 期 样 品8
成 品
9
10
初 始 状 态
11
报 警 工 作 状 态
12
谢谢观赏
家用红外防盗报警器
B-5组：组长：肖亚敏 组员：李欣、李明宇 张帆、仵金刚
系统功能概述
当随着社会的不断进步和科学技术、经济的不断发展，人们生活水平 得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施 提出了新的要求。本设计就是为了满足现代住宅防盗的需要而设计的家庭 式电子防盗系统，实现的基本功能当人员外出时，可把报警系统设置在外 出布防状态，探测器工作起来，当有人闯入时，热释电红外传感器接收到 人体红外信号后将红外信号转换为电信号，红外传感器将电信号送至 AT89S51单片机，经单片机处理运算后驱动执行报警电路报警发声。
红外线防盗报警器电路原理图
红外线防盗报警器电路原理图该红外线防盗报警器的特点是，当有人经过防盗物的主要通道、靠近防盗物或破门而入时，即能发出较洪亮的报警声，并延长一段时间才会停止。
如果盗贼仍然在此位置左右移动，则报警声仍然持续发出。
工作原理红外线防盗报警器电路原理图如图1所示。
红外线发射器由IC2（NE555）、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。
VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。
VDL是红外线接收探头，它与IC3 (CX20 106A)组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。
IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。
平时，VDL接收到VDL辐射的红外光束。
红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。
当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，IC3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。
与此同时，IC4进人延时阶段，约经过2nun（计算公式为t=1 ．1RgC8）时间后，IC4置位，使3脚又转为低电平，报警声停止。
如果这时红外线又被挡住，电路会再次工作。
元器件选择IC1选用CW7806或LM7806集成电路；IC2，IC4均选用555时基集成电路；IC3选用CX20106或KA2184集成电路；IC5选用KD -9561四声模拟声集成电路。
VT1选用3DG12或9013型硅晶体管；VT2选用8050型NPN晶体管，要求电流放大系数β>10 00VD1一VD4选用1 N4004 x 4整流桥堆，V D5选用2CP10型二极管。

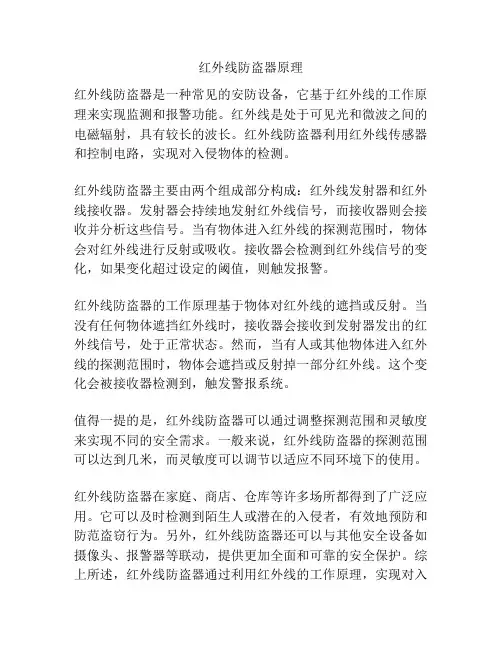

红外线防盗器原理
红外线防盗器原理
红外线防盗器是一种常见的安防设备，它基于红外线的工作原理来实现监测和报警功能。
红外线是处于可见光和微波之间的电磁辐射，具有较长的波长。
红外线防盗器利用红外线传感器和控制电路，实现对入侵物体的检测。
红外线防盗器主要由两个组成部分构成：红外线发射器和红外线接收器。
发射器会持续地发射红外线信号，而接收器则会接收并分析这些信号。
当有物体进入红外线的探测范围时，物体会对红外线进行反射或吸收。
接收器会检测到红外线信号的变化，如果变化超过设定的阈值，则触发报警。
红外线防盗器的工作原理基于物体对红外线的遮挡或反射。
当没有任何物体遮挡红外线时，接收器会接收到发射器发出的红外线信号，处于正常状态。
然而，当有人或其他物体进入红外线的探测范围时，物体会遮挡或反射掉一部分红外线。
这个变化会被接收器检测到，触发警报系统。
值得一提的是，红外线防盗器可以通过调整探测范围和灵敏度来实现不同的安全需求。
一般来说，红外线防盗器的探测范围可以达到几米，而灵敏度可以调节以适应不同环境下的使用。
红外线防盗器在家庭、商店、仓库等许多场所都得到了广泛应用。
它可以及时检测到陌生人或潜在的入侵者，有效地预防和防范盗窃行为。
另外，红外线防盗器还可以与其他安全设备如摄像头、报警器等联动，提供更加全面和可靠的安全保护。
综上所述，红外线防盗器通过利用红外线的工作原理，实现对入
侵物体的检测和警报功能，为人们的生活和财产安全提供了有效的保障。
报警器功能分类
家用防盗报警器的种类一、主动红外探测器主动红外探测器由红外发射器和红外接收器组成，它能够发射一束或多数经过调制过的红外光线投向红外接收器。
发射器与接收器之间没有遮挡物时，探测器不会报警。
有物体遮挡时，接收器输出信号发生变化，探测器报警。
二、震动探测器震动探测器是以探测入侵者进行各种破坏活动时所产生的振动信号作为报警依据，如果入侵者在进行凿墙、钻洞、破坏ATM、撬保险柜等破坏活动时，都会引起这些物体的振动。
以这些振动信号来触发报警的探测器就称为振动探测器。
三、被动红外探测器被动红外探测器有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。
自然界中任何高于绝对温度的物体都会产生红外辐射，不同温度的物体释放的红外能量波长也不同。
人体有恒定的体温，与周围环境温度存在差别。
当人体移动时，这种差别的变化通过菲涅尔透镜被热释电传感器检测到，从而输出报警信号。
四、双鉴探测器为了克服单一技术探测器的缺陷，通常将2种不同技术原理的探测器整合在一起，只有当2种探测技术的传感器都探测到人体移动时才报警的探测器称为双鉴探测器。
五、微波探测器微波探测器应用的是多普勒效应原理。
在微波段，当以一种频率发送时，发射出去的微波遇到固定物体时，反射回来的微波频率不变，即f发=f收，探测器不会发出报警信号。
当发射出去的微波遇到移动物体时，反射回来的微波频率就会发生变化，即f发≠f收，此时微波探测器将发出报警信号。
家用防盗报警器的种类还有很多，比如三鉴探测器和四鉴探测器、双元红外探测器和四元红外探测器等等，而我们在选购这类产品时也应该慎重，尽量选择大的品牌，保障售后，这样才能更好的保护自身的安全。

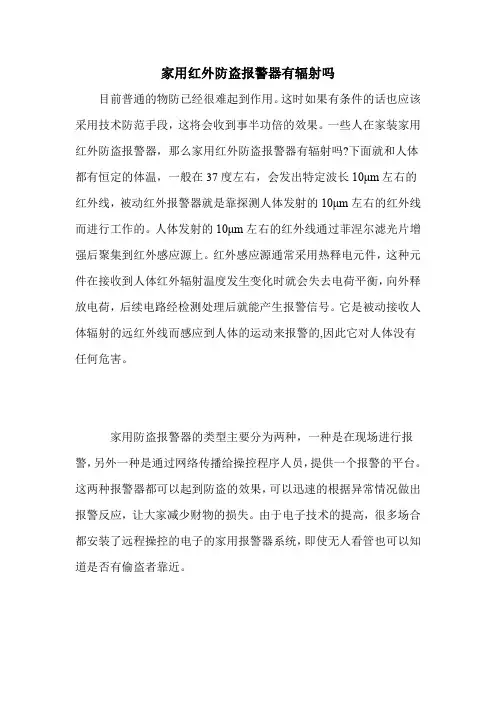

家用红外防盗报警器有辐射吗
家用红外防盗报警器有辐射吗目前普通的物防已经很难起到作用。
这时如果有条件的话也应该采用技术防范手段，这将会收到事半功倍的效果。
一些人在家装家用红外防盗报警器，那么家用红外防盗报警器有辐射吗?下面就和人体都有恒定的体温，一般在37度左右，会发出特定波长10μm左右的红外线，被动红外报警器就是靠探测人体发射的10μm左右的红外线而进行工作的。
人体发射的10μm左右的红外线通过菲涅尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
它是被动接收人体辐射的远红外线而感应到人体的运动来报警的,因此它对人体没有任何危害。
家用防盗报警器的类型主要分为两种，一种是在现场进行报警，另外一种是通过网络传播给操控程序人员，提供一个报警的平台。
这两种报警器都可以起到防盗的效果，可以迅速的根据异常情况做出报警反应，让大家减少财物的损失。
由于电子技术的提高，很多场合都安装了远程操控的电子的家用报警器系统，即使无人看管也可以知道是否有偷盗者靠近。
为了盗窃案不在发生、财产不在受损失，2、对上门维修、检查、收费、送货、送礼的人，要查明其确切身份，教育小孩不要轻易给陌生人开门。
金银首饰等贵重物品位置，应放在家中不引人注意的房间和一般人不放钱的部位，由于犯罪分子心理紧张及压力等因素，不会较易被发现。
4、安装防盗门一定要选择质量好、安全系数高、信誉好的产品。
还要注意的是，夜间入睡前，一定将门从内反锁至保险位置，以防案犯捅门入室。
外出时，更应将锁舌全部用上，以增加防盗门的”防盗”性。
5、安装好防盗网。
安装防盗网时不能只注重美观，要增加横向钢筋的质量与数量，并检查焊点是否结实牢固，以防剪切或扩宽进入室内。
6、安装家用防盗报警器。
应选具备国家3C强制认证，具备低误报承诺的品质保证，具备断电后24小时正常工作的后备电源，具备防破坏、防剪线的无线转发报警功能，具备家居智能化的家电控制功能等。
红外线报警器的工作原理
红外线报警器的工作原理
红外线报警器是一种常用的安防设备，其工作原理基于红外线传感技术。
红外线是一种电磁波，位于可见光谱和微波之间的频率范围内。
红外线报警器通常由红外线发射器和红外线接收器两个部分组成。
红外线发射器会发射一束红外线，而红外线接收器则会接收这束红外线。
当没有物体阻挡红外线传播时，红外线发射器发出的红外线会直接照射到红外线接收器上。
此时，红外线接收器会正常工作且不会产生报警信号。
然而，当有物体进入红外线传感器的监测范围内时，物体会阻挡红外线的传播。
经过物体后，残余的红外线会重新照射到红外线接收器上。
由于被物体阻挡后的红外线能量较弱，红外线接收器会检测到红外线能量的变化，进而将这一变化转化为电信号。
接着，这个电信号会被红外线报警器内部的电路所处理，如果电路判断出这个变化超过了设定的报警阈值，红外线报警器将发出警报信号，如声音或光线闪烁，以提醒人们有可疑物体进入监测区域。
总体来说，红外线报警器的工作原理是通过红外线的发射和接收来检测物体是否进入了监测区域，并根据红外线能量的变化
判断是否触发报警。
这一工作原理使得红外线报警器在安全防护中起到了重要的作用。
小学生科技创新发明：红外线防盗器1
作品
红外线防盗器
名称
发明缘由：
安防设备是现代居家生活中的重要设备，它能快速的感应到哪些区域的安全受到了威胁，所以我想发明一个防盗器，让小偷还没进门就发出警报，保护家庭财产安全。
作品简介：
这个红外线激光防盗器具有两大部分，一个是光线发射端，一个是光感控制端。
光线发射端首先用到的是激光红外线激光红外线的光束是直线型，且不闪光能够精准定位照射。
光感控制端是用光敏电阻来监测激光红外线，当红外线一直照射在光感控制端，报警器和报警灯就不会响，当中间有阻碍物遮挡，报警器和报警灯同时响，向人们发出警报。
制作价值：
把这个红外线防盗器安装在家里的门框的两端，可以很好地防止小偷闯入住宅，而且成本较低，使用的灵敏性很高。
红外光栅防盗报警器设置及操作
红外光栅防盗报警器设置及操作遥控器的使用-撤防：消除警戒-布防：离去布防周界布防（在家布防）：周界防区处于警戒状态-紧急：遇到抢劫或急病求治等。
消警：连续快速地按两下遥控器上的键实现。
事件查询操作：99+2+F4进入查询状态记录格式：（序号）+ （天数）+ （事件）+（小时） +（分钟）事件：01-16为防区报警 30为布防 40为撤防在查询状态下按F3可以查询下一条布防布防就是让系统进入警戒状态，随时响应防区探测器的触发报警信号；布防成功，蜂鸣器长嘀一声，成功的防区灯亮一秒，布防指示灯亮；若布防不成功，蜂鸣器短嘀三声，布防指示灯不亮，则检查是否有防区处于开路状态、是否有防区被触发或系统已处在布防状态下.如果有布防延时，键入布防指令以后，系统进入退出延时，每秒一声短嘀，直到延时结束，在延时结束前有防区触发不报警。
3.4.1离去布防：所有防区（已旁路或屏蔽防区除外）进入警戒状态，此时若有防区触发，则报警主机产生相应报警反应，向报警中心拨号报警（在联网上中心情况下）、已设置的电话报警或本地报警。
快捷键或按遥控器键布防。
操作：按F3.4.2周界布防（在家布防）：周界防区进入警戒状态，非周界防区触发不报警。
按F快捷键布防或按遥控器键布防。
（周界防区设置见4.9）3.4.3单防区布、撤防，1---16防区皆可单防区布、撤防;操作：单防区布防: 防区号(01—16 ) + F1单防区撤防: 用户主密码+防区号(01—16 ) +F43.4.4 快速布防，可以无视布防延时设置、直接布防操作：按 * + F13.4.5强制布防设置：在设置状态下：76+0/1（1为打开，0为关闭）+F4 （出厂值为0）注：在家布防、单防区布防可同时进行，也可在不撤防的状态下直接转化为离去布防。
撤防：解除警戒状态1、操作：用户密码（6位）＋F4（确认键）（用户密码出厂值为：1234）或按遥控器键撤防2、如果正常撤防，蜂鸣器‘嘀’一声长鸣，布防指示灯灭；如果系统不接受指令，就会短嘀三声，可能是系统已撤防。
红外防盗报警器原理
红外防盗报警器原理
红外防盗报警器常用于保护房屋、商店、办公室等场所的安全，其工作原理是基于红外线的检测。
红外防盗报警器主要包含了红外传感器和报警装置。
红外传感器是整个系统的核心部件，它通过感知红外线的变化来判断是否有人进入被保护区域。
当有人进入时，红外传感器将会检测到人体发出的红外辐射，然后将这个信号传送给报警装置。
红外传感器通常采用的是被动红外传感技术（PIR技术）。
该
技术基于人体发出的红外辐射具有不同的热量特征，传感器可以通过检测这种热量的变化来判断是否有人靠近。
在无人经过时，红外辐射保持稳定，但当有人经过时，人体会带来一个热量的扰动，导致红外辐射的变化。
红外传感器检测到这种变化后，会触发报警。
报警装置是红外防盗报警器的另一个重要组成部分，其作用是在红外传感器检测到入侵行为后发出警报信号。
报警装置可以是声光报警器、电话报警器，甚至是与安防中心相连的报警系统。
根据不同的安全需求，可以选择相应的报警装置。
红外防盗报警器的工作原理基于红外线的检测，通过红外传感器感知到人体的热量变化来判断是否有人进入被保护区域，并在检测到入侵行为后触发报警装置发出警报信号。
这种工作原理使得红外防盗报警器成为一种高效可靠的安防设备。
红外线报警器工作原理
红外线报警器工作原理红外线报警器（Infrared Alarm）是一种常用的入侵报警系统，具有高灵敏度、低功耗、易安装等特点，广泛应用于电子防盗、建筑物安全、智能家居等领域。
本文旨在介绍红外线报警器的工作原理及其相关知识。
一、红外线报警器的组成红外线报警器主要由红外发射器、红外接收器、信号处理器和报警器组成。
红外发射器和红外接收器是红外线报警器的核心部件，信号处理器负责对接收到的信号进行处理，报警器则根据处理后的信号进行报警。
红外线报警器的原理是通过红外线实现对目标物体的探测，当有人或物体经过时，会遮挡红外线，从而触发报警。
具体来说，红外线报警器工作的过程分为两个阶段：发射和接收。
1. 红外发射红外发射器是红外线报警器最先发挥作用的部件，它通过产生高频脉冲信号来驱动红外发射管，将电能转换为红外辐射。
红外辐射是一种电磁波，它的波长在0.76~1000微米之间，可分为近红外、远红外和热辐射三种类型。
红外发射器通常发出的是近红外波段的红外线，其波长范围在0.76~1.5微米之间。
2. 红外接收红外接收器是红外线报警器的另一个核心部件，它负责接收反射回来的红外线，并将其转换为电信号输出。
当有人或物体经过时，遮挡了红外线的一部分，导致接收器测量到的光强度下降。
接收器将接收到的光信号转换为电信号，经过信号处理器进行处理后，输出给报警器。
红外线报警器广泛应用于安防领域，包括电子防盗、建筑物安全、智能家居等领域。
电子防盗是红外线报警器最主要的应用之一。
电子防盗系统通常采用多个红外线报警器组合成一个传感器网，实现对目标物体的全方位探测。
红外线报警器还可用于室内智能家居系统中，通过感应人的存在实现自动照明、空调控制等功能。
优点：①灵敏度高，可探测到微小的物体入侵，减少了误报率；②低功耗，不需要外接电源，可使用独立电源或太阳能电池等，降低了运行成本；③易安装，只需安装在需要监控的地方，不需要改变任何物理结构，方便快捷。
简易窗户红外防盗报警系统
简易窗户红外防盗报警系统简易窗户红外防盗报警系统是一种用于保护窗户安全的设备，它利用红外线传感技术来检测窗户是否遭到破坏或被打开。
这种系统在家庭和商业环境中广泛使用，可以有效地警示和阻止突破入侵者。
红外线传感器是这种系统的核心部件，这些传感器能够感知窗户上的任何移动或改变。
当窗户被破坏或打开时，红外传感器将自动触发警报系统，发出高音警报并向用户发送警报信息。
用户可以通过手机APP或其他设备接收并处理警报信息，及时采取必要行动。
这种红外防盗报警系统具有以下优点：安装和使用非常简单。
用户只需将传感器装在窗户附近的墙壁上，然后通过无线连接将其与警报控制中心或手机APP连接。
该系统无需复杂的线路布置和接线，简单方便。
红外线传感器具有高度灵敏度和准确性。
它们可以准确地探测窗户上的任何移动，包括开启和关闭。
一旦有任何异常，系统会立即响应并发出警报，确保安全性。
这种系统可以与其他安全设备集成使用，如闭路电视监控系统和智能家居系统等。
将红外防盗报警系统与其他设备连接，可以实现更全面的安全保护，提高系统的功能和可靠性。
红外防盗报警系统还具有防破坏功能。
一些系统配备了对抗破坏的措施，如防盗网或玻璃破碎报警器。
当有人试图进入窗户时，这些措施会将入侵者成功阻止或报警。
这种系统的成本相对较低，适用于各种不同的窗户类型和尺寸。
无论是家庭住宅还是商业建筑，都可以使用这种简易窗户红外防盗报警系统来加强安全性。
需要注意的是，红外防盗报警系统的效果还与其他因素有关，如整体环境的安全性和使用者的警觉性。
只有将这种系统与其他安全措施结合使用，才能更好地保护窗户安全。
用户需要定期检查和维护系统，确保其正常运行并能够及时响应突发情况。
简易窗户红外防盗报警系统是一种可靠的安全设备，可以有效地保护窗户免受入侵者的侵害。
它具有安装简便、高灵敏度、功能丰富和成本低廉等优点，适合各种不同的环境和需求。
在选择和使用红外防盗报警系统时，用户应根据实际情况选择合适的型号，并定期检查和维护系统，以确保其正常运行和可靠性。
