轻触开关的连接方法
轻触开关的安装方法
轻触开关的安装方法
轻触开关的安装方法
1.轻触开关按键上的静态负载或冲击负载不得超过轻触开关参数书中规定的值。
2.轻触开关的工作负荷应限制在轻触开关的垂直方向或与开关键的中心对准的方向。
3.轻触式开关的手工焊接应根据轻触式开关中规定的工作条件进行:
1）烙铁的功率应该低于20 W
2）烙铁头温度需小于280℃
3）焊接的时间控制在3秒以内
4. 焊接后的清洗应在开关冷却到常温后进行。
焊接或清洗时，应避免尖锐物体接触开关的密封膜。
5. 经过轻触式开关组装后，在印刷基板上储存，避免基板元件承受过大负荷，以免损坏不重叠的铺层。
第6章-Arduino技术及应用-李明亮-清华大学出版社
Arduino技术与应用课堂
3. 编写程序
程序流程图
Arduino技术与应用课堂i Nhomakorabeat LED = 13;
//设置控制LED的数字I/O脚
void setup() { pinMode(LED,OUTPUT); }
//设置数字I/O引脚为输出模式
void loop() {
int i;
while(1) {
Arduino技术与应用课堂
2.1 材料清单
原件名称 Arduino开发板
面包板
四角轻触开关
LED 电阻 面包板
型号参数规格 Uno R3
840孔无焊板
6mm×6mm直插式
蓝色—5mm 220Ω，0.25w
—
数量 1 1
1
1 1 若干
Arduino技术与应用课堂
2.2 硬件连接
硬件电路连接图
1.按键开关的一端连接5V， 2.另一端接模拟输入的0号端口； 3.LED阳极串联220Ω限流电阻后 连接数字13号端口； 4.阴极连接到地。
第六章 按键开关输入
Arduino技术与应用课堂
实验目的
编写相应程序，使得按键按下时， LED灯发光；松手时，熄灭。
Arduino技术与应用课堂
实验内容
• 1.学习按键的种类、原理、 内部结构等知识
• 2.搭建硬件电路 • 3.编写程序 • 4.软硬件联调
Arduino技术与应用课堂
1.1
不同类型的按键
}
Arduino技术与应用课堂
4.调试及现象
实物图
将程序下载到实验板后，当按下按键时，LED灯点亮；不按按键时，LED灯熄灭。
Thank You!
轻触开关基础知识
电 路 图
此开关属于2P3T （双排3档）
SS43D01 G11电路
图1 :1与3;5-7脚通
图1 :1与3;6-7脚通
图1 :3与4;7-8脚通
KAN0611电路
• 电路
编码器电路图
•
•
例如：按照8421图（右图），当按到1时，Ｃ和１通，其他都不通；按到２时 Ｃ和２通，其他都不通；按到３时，Ｃ和１、２通，其他都不通，以此类推。 Common c connected to Terminate(常见的c连接到终止)
电气性能
• 触点抖动:按照正常使用时的力度轻按手柄中心（每秒3～4次），在导通和断 开过程中测试开关抖动
可靠性能
• • 机械寿命： 根据下面的测试要求进行测试：DC 12V，50mA不带负ห้องสมุดไป่ตู้，按动速率：1次/秒， （3）按力：按力的1.5倍
可靠性能
• • 电气寿命 在带以下负荷的条件下，DC 12V，50mA负载时，按动速率：1次/秒，（3） 按力：按力的1.5倍，在寿命试验设备上连续转换，所得寿命数据
电气性能
• 接触电阻：在以 5V 10mA的直流电源或不低于1KHz的交流电源的电路中，以一个等于2倍按 力的静负荷施加于手柄中心,≤100mΩ; 电阻 (1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ=106Ω =109mΩ)
电性能
• • 绝缘电阻：在端子之间施加DC 100V /1min的条件下,测量端子之间底座、盖板 的电阻值,≥100MΩ :电阻 1GΩ=1000MΩ;1MΩ=1000Ω 1Ω=1000mΩ 1mΩ=1000uΩ（1MΩ=10³KΩ，1KΩ=10³Ω 1Ω=10³mΩ) 介质耐压：在端子之间施加250V AC(50HZ或60HZ)/1min，无击穿、无飞弧
轻触开关的应用领域
轻触开关的应用领域以轻触开关的应用领域为题，我们将探讨轻触开关在各个领域中的应用和意义。
1. 家居领域：轻触开关在家居领域中广泛应用。
传统的机械开关需要用力按压或旋转才能开关电器，而轻触开关通过简单的轻触即可实现开关功能，操作更为方便。
在家居照明中，轻触开关可以用于控制灯光的开关和亮度调节，提高了用户的使用体验。
此外，轻触开关还可以应用于智能家居系统中，通过与智能设备连接，实现远程控制和自动化功能。
2. 商业领域：商业领域中，轻触开关的应用也非常广泛。
例如，在商场、酒店和办公楼等场所，轻触开关可以用于控制照明和电器设备，提供便利的使用体验。
同时，轻触开关还可以与智能化系统结合，实现智能照明、安防监控和节能管理等功能。
3. 医疗领域：在医疗领域中，轻触开关也发挥着重要作用。
例如，在手术室和医疗设备中，轻触开关可以用于控制灯光、仪器和设备的开关，提供方便和安全的操作环境。
同时，轻触开关的灵敏度和触感反馈可以减少误操作的风险，确保医疗设备的正常使用。
4. 汽车领域：在汽车领域，轻触开关也被广泛应用。
例如，汽车中的空调、音响和电动窗户等功能，都可以通过轻触开关来控制。
轻触开关的便捷操作和精确触感，提高了驾驶员的使用体验。
此外，轻触开关还可以应用于车内安全系统中，例如启动按钮和电子手刹等，提供更高的安全性和便利性。
5. 工业领域：在工业领域中，轻触开关也扮演着重要角色。
例如，在生产线上，轻触开关可以用于控制机器和设备的开关，提高生产效率和操作便利性。
其灵敏的触感和可靠的性能，能够适应复杂的工业环境和高频次的使用。
轻触开关作为一种方便、灵敏和易于操作的开关方式，被广泛应用于家居、商业、医疗、汽车和工业等领域。
它不仅提高了用户的使用体验，还带来了便利、安全和智能化的功能。
随着科技的发展和人们对便捷操作的需求增加，轻触开关的应用领域还将不断扩展，为各个领域带来更多的创新和改变。

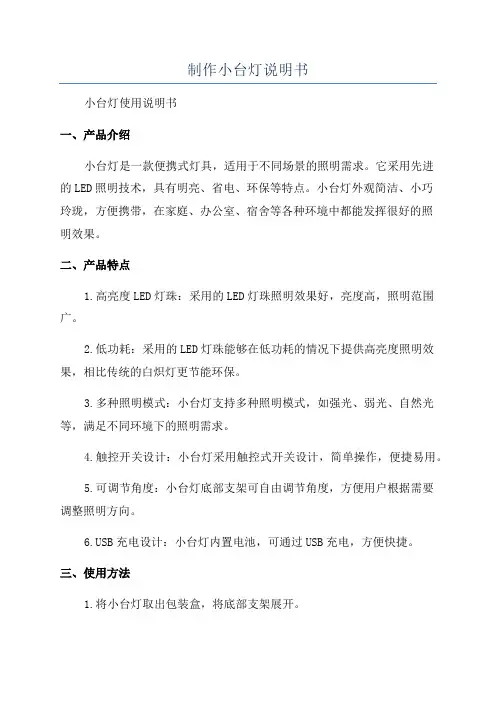

制作小台灯说明书
制作小台灯说明书小台灯使用说明书一、产品介绍小台灯是一款便携式灯具，适用于不同场景的照明需求。
它采用先进的LED照明技术，具有明亮、省电、环保等特点。
小台灯外观简洁、小巧玲珑，方便携带，在家庭、办公室、宿舍等各种环境中都能发挥很好的照明效果。
二、产品特点1.高亮度LED灯珠：采用的LED灯珠照明效果好，亮度高，照明范围广。
2.低功耗：采用的LED灯珠能够在低功耗的情况下提供高亮度照明效果，相比传统的白炽灯更节能环保。
3.多种照明模式：小台灯支持多种照明模式，如强光、弱光、自然光等，满足不同环境下的照明需求。
4.触控开关设计：小台灯采用触控式开关设计，简单操作，便捷易用。
5.可调节角度：小台灯底部支架可自由调节角度，方便用户根据需要调整照明方向。
B充电设计：小台灯内置电池，可通过USB充电，方便快捷。
三、使用方法1.将小台灯取出包装盒，将底部支架展开。
2.将小台灯连接电源，即可开始使用。
小台灯采用USB充电方式，可通过手机充电头、电脑、移动电源等设备进行充电。
3.设定照明模式：通过触控式开关，连续轻触开关即可切换照明模式。
每次轻触开关，照明模式会依次循环切换。
4.调节照明角度：通过调节底部支架的角度，将照明方向调整至所需位置。
5.充电：当小台灯的电量低于10%时，需及时进行充电，以保证正常使用。
四、注意事项1.请避免小台灯长时间暴露在高温、潮湿或严重震动的环境中，以免影响正常使用寿命。
2.使用过程中请勿用力扭曲或过度弯曲小台灯，以免损坏灯具。
3.请勿将小台灯投射到人眼中，以免刺激眼睛。
4.充电时请使用标准的USB电源适配器或电脑等设备，以确保充电安全。
5.当小台灯不使用时，请将其关机或断开与电源的连接，以减少能耗。
6.请放置在儿童无法触及的地方，以免发生意外。
五、清洁和维护1.在清洁小台灯之前，请先断开电源连接。
2.使用干净、柔软的布擦拭小台灯的表面，避免使用含有丙酮、酒精和其他化学物质的液体清洁剂。
超劲典多功能台灯说明书
超劲典多功能台灯说明书一、产品概述超劲典多功能台灯是一款高品质、多功能的照明产品。
它采用先进的LED照明技术，具有强光照明、节能环保等特点，并且集成了闹钟、温度计、USB充电口等多种功能，为用户提供便捷的使用体验。
二、产品特点1. 高亮度照明：超劲典多功能台灯采用高亮度LED灯珠，能够提供明亮而柔和的照明效果，有效缓解眼部疲劳，适合长时间阅读、学习和工作。
2. 多种照明模式：台灯具有多种照明模式可供选择，包括白光、黄光和自然光等，以满足不同环境和需求下的照明要求。
3. 色温调节：用户可以根据个人喜好和需要，通过调节台灯的色温，切换出冷暖不同的光线，提供更加舒适的阅读和工作环境。
4. 亮度调节：超劲典多功能台灯支持多档亮度调节，用户可以根据需要选择合适的亮度，以满足不同场景下的照明需求。
5. 多功能设计：除了照明功能外，台灯还集成了闹钟、温度计和USB充电口等实用功能。
闹钟功能可以提醒用户按时起床或完成任务，温度计功能可以实时监测室内温度，USB充电口则方便用户充电使用。
6. 灵活调节：台灯支持180度折叠和360度旋转调节，用户可以根据需要自由调整照射角度，满足不同使用场景下的照明需求。
7. 节能环保：采用LED照明技术，台灯具有低能耗、长寿命等特点，比传统荧光灯节能约80%，有效降低能源消耗，减少对环境的污染。
8. 护眼功能：台灯采用无频闪设计，有效降低光线的闪烁频率，减轻眼睛的疲劳感，保护眼睛健康。
三、使用方法1. 插电使用：将台灯的插头插入电源插座，轻触开关即可使用。
使用过程中，通过调节亮度和色温按钮，可以实现不同的照明效果。
2. 充电使用：将手机或其他设备连接至台灯的USB充电口，即可为设备进行充电。
在充电过程中，台灯的照明功能仍然可以正常使用。
3. 闹钟设置：长按闹钟按钮进入闹钟设置界面，通过加减按钮设置闹钟时间，再次长按闹钟按钮确认设置。
在设定的时间到达时，台灯会自动亮起并发出提醒声音。
轻触开关全解析
目录一、轻触开关工作原理解析 (2)二、轻触开关有哪些分类 (2)三、如何挑选优质的轻触开关 (4)四、轻触开关常用的性能测试方法 (4)五、使用轻触开关的注意事项 (5)六、轻触开关与薄膜开关有区别吗 (6)七、轻触开关的应用范围有哪些 (7)八、轻触开关目前的发展趋势 (8)一、轻触开关工作原理解析什么是轻触开关我们在了解轻触开关的原理前先来了解一下什么是轻触开关，轻触开关是一种电子开关，属于电子元器件类。
由嵌件、基座、弹片、按钮、盖板组成，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
轻触开关的分类轻触开关可以分为标准型、密封型、摆杆型、长型、立式型、SMD型、防水型、半圆阵列薄型等。
接点镀银、镀金。
安装形式主要有嵌入插脚式、插入焊接式、表面贴装等。
尺寸有4.5×4.5mm、6×3.5mm、6×6mm、6.6×6.6mm、8×8mm、10×10mm、12×12mm等。
轻触开关原理图轻触开关工作原理图二、轻触开关有哪些分类轻触开关的分类有很多种，比如等边标准型、超薄型贴片式、密封型直插式、超长寿命平型等。
小编整理了一些常用的轻触开关的类型，希望对大家有帮助。
轻触开关分类一、等边标准型表面形状为正方形，且执行机构在顶表面的标准型，故为等边标准型轻触开关。
这样的轻触开关有很多种，如：6.0*6.0、12.0*12.0、 6.2*6.2、5.2*5.2、4.9*4.9、7.2*7.2等等，此外，他们有贴片式(SMD)与直插式(DIP)两种。
适用于多种操作面板,应用范围广泛。
轻触开关分类二、超薄型贴片式它的引脚为贴片式，且高度仅为0.8mm，故为超薄型贴片式轻触开关。
它的超薄特性，决定了它适于高密度安装。
轻触开关分类三、密封型直插式采用密封结构，引脚为直插式，故为密封性直插式轻触开关。
按键开关用法-概述说明以及解释
按键开关用法-概述说明以及解释1.引言1.1 概述按键开关是我们日常生活中常见的一种电子组件，用于控制电路的开关功能。
它可以控制各种电子设备的开关状态，如电视、空调、电脑等。
按键开关具有简单易用、灵活方便、安全可靠等特点，广泛应用于各种电子产品中。
本文旨在介绍按键开关的基本原理、分类及用途，以及正确使用按键开关的方法。
通过深入了解按键开关的知识，可以更好地使用和维护电子设备，同时提高我们对电子产品的安全意识。
希望读者能够通过本文对按键开关有更深入的了解，并能正确使用按键开关，从而提升生活品质。
1.2文章结构1.2 文章结构本文主要分为引言、正文和结论三部分。
在引言部分中，将概述按键开关的基本原理，介绍文章的结构和目的。
正文部分将详细讨论按键开关的基本原理，分类及用途，以及正确使用方法。
在结论部分将总结按键开关的重要性，强调正确使用按键开关的必要性，并展望按键开关的未来发展。
通过这样的结构，读者可以全面了解按键开关的用法及重要性，从而更好地应用于实际生活和工作中。
1.3 目的本文旨在介绍按键开关的用法以及正确使用方法，帮助读者更加全面地了解按键开关的基本原理和分类，使其能够正确地选择和使用按键开关，从而提高设备的稳定性和可靠性。
同时，本文也旨在强调正确使用按键开关的必要性，以避免因误操作而导致设备损坏或安全事故发生。
最后，本文还将展望按键开关的未来发展方向，探讨可能的创新技术和应用领域，希望能为读者提供一些启发和思路。
通过阅读本文，读者将能够更好地了解和应用按键开关，为设备的正常运行和维护提供参考和指导。
2.正文2.1 按键开关的基本原理按键开关是一种常见的电子元件，在电路中起着重要的作用。
其基本原理是通过机械按压来改变开关连接的状态，使其在闭合和断开两种状态之间切换。
按键开关通常由导电材料制成，例如金属或碳材料，内部包含弹簧或触点等部件。
在按下按键时，按键上的内部部件会与触点接触，形成电路通路，使电流得以流通，实现闭合状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种电子开关，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
微动开关由于体积小重量轻在家用电器方面得到广泛的应用如：彩电按键，影碟机按键，电脑鼠标等等。
但微动开关也有它不足的地方，频繁的按动会使金属弹片疲劳失去弹性而失效。
因此现在大部分电器的按钮都使用导电橡胶来代替，比如电脑键盘，遥控器等。
还可用于控制照明灯和排风扇等小功率家用电器。
该电子开关在市电停电后自动断开
再次来电时不会自行接通 (需按动控制按钮才能接通)，可避免因电器长期通电而
耗费电能或引发意外事故。
关于四角的接法问题：距离较远的两脚短接即可，四角是为了焊接的更稳固。
