心电信号预处理以及特征提取
心电图信号处理技术的特征提取方法
心电图信号处理技术的特征提取方法心电图（Electrocardiogram，简称ECG）是记录心脏电活动的一种常用方法，可以通过测量身体表面的电位变化来反映心脏的电活动和节律。
心电图是一种重要的医学诊断工具，而心电图信号处理技术的特征提取方法可以帮助医生准确快速地分析和诊断心脏疾病。
心电图信号具有高度的复杂性，包含了多种信息，如心率、心脏节律和心脏传导系统的状态等。
特征提取是将这些信息从原始信号中提取出来的过程，通过特征提取可以提取出有用的心脏相关信息，减少冗余信号。
本文将介绍心电图信号处理技术中常用的特征提取方法。
1. 时间域特征提取方法时间域特征提取方法是最直接的特征提取方法，可以通过对心电图信号的振幅和时域特性进行分析来提取特征。
常用的时间域特征包括：R峰振幅、QRS波群宽度、T波宽度等。
这些特征可以反映心脏的电活动情况，例如QRS波群宽度可以用来判断心脏是否存在传导障碍。
2. 频域特征提取方法频域特征提取方法可以通过将心电图信号转化为频谱来分析，从而提取出信号的频域特性。
常用的频域特征包括：功率谱密度、频带能量等。
这些特征可以帮助医生判断心脏的频域特性，例如功率谱密度可以反映心脏的节律特性。
3. 基于小波变换的特征提取方法小波变换是一种时频分析方法，可以将信号分解为不同频率的子信号，从而提取出信号在时间和频率上的特征。
基于小波变换的特征提取方法可以通过分解心电图信号和重构子信号来提取特征。
常用的小波变换方法有离散小波变换（DWT）和连续小波变换（CWT），通过对心电图信号进行小波分解可以得到不同频率的子信号，然后通过重构子信号可以提取出对心脏疾病具有区分能力的特征。
4. 神经网络方法神经网络方法是近年来发展起来的一种特征提取方法，可以通过构建一个针对心电图信号的神经网络模型来提取特征。
神经网络方法可以通过训练数据来学习和提取特征，经过训练的神经网络模型可以通过输入心电图信号来输出特征。
这种方法可以有效地提取出信号中难以发现的特征，对于心脏疾病的诊断有着重要的作用。
心电图信号处理技巧
心电图信号处理技巧心电图信号是临床医学中非常重要的一种生物电信号，它反映了心脏在工作过程中的电活动。
心电图信号处理的目的是从心电图信号中提取出有用的信息，帮助医生进行心脏疾病的诊断和治疗。
本文将介绍一些常用的心电图信号处理技巧，以帮助读者更好地理解和应用这些技术。
1. 心电图信号的预处理心电图信号常常伴有噪声干扰，预处理是信号处理的第一步。
常用的预处理技术包括滤波，即传统的低通滤波和高通滤波，用于去除高频和低频噪声。
此外，还可以应用自适应滤波和小波变换等方法对信号进行去噪，以提高信号质量和准确性。
2. R波检测和心率计算R波是心电图中最明显的波峰，也是心电图分析的基础。
R波检测是确定R波出现的时间点，通常是根据信号斜率、振幅和阈值等特征进行检测。
心率计算则是通过计算R波间隔时间来估计心率。
R波检测和心率计算对于心律失常的检测和分析至关重要。
3. 心电图特征提取心电图中包含丰富的信息，例如ST段、T波和QRS波形等特征。
提取这些特征有助于评估心脏功能和疾病诊断。
有许多方法可用于心电图特征提取，如基于时间域的方法、基于频域的方法和基于小波变换的方法。
这些方法可以提取出心电图的幅值、频率、时域形态等特征，为后续的分析和诊断提供重要依据。
4. 心律失常诊断心律失常是心脏疾病的一种常见病症，也是心电图信号处理的重要应用之一。
心律失常的诊断通常需要对心电图进行分类和识别。
常用的方法包括基于模型的方法和基于机器学习的方法。
前者利用先验知识和数学模型对心电图进行分类，后者通过训练模型来实现自动识别和分类。
这些方法对于有效识别和区分不同类型的心律失常具有重要意义，有助于医生进行准确的诊断并制定相应的治疗方案。
5. 心电图数据压缩与传输心电图信号具有较高的数据量和复杂性，需要在传输和存储过程中进行压缩。
心电图数据压缩的目标是在减少数据量的同时，尽可能保持重要信息的完整性。
常用的压缩技术包括基于离散小波变换、小波包变换和无损压缩算法等。

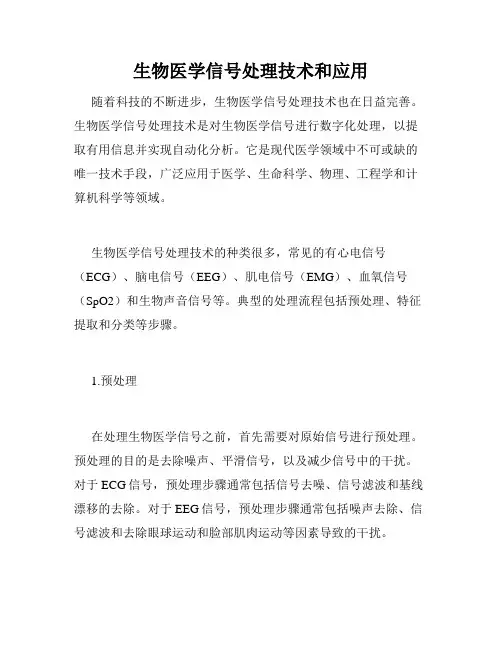

生物医学信号处理技术和应用
生物医学信号处理技术和应用随着科技的不断进步，生物医学信号处理技术也在日益完善。
生物医学信号处理技术是对生物医学信号进行数字化处理，以提取有用信息并实现自动化分析。
它是现代医学领域中不可或缺的唯一技术手段，广泛应用于医学、生命科学、物理、工程学和计算机科学等领域。
生物医学信号处理技术的种类很多，常见的有心电信号（ECG）、脑电信号（EEG）、肌电信号（EMG）、血氧信号（SpO2）和生物声音信号等。
典型的处理流程包括预处理、特征提取和分类等步骤。
1.预处理在处理生物医学信号之前，首先需要对原始信号进行预处理。
预处理的目的是去除噪声、平滑信号，以及减少信号中的干扰。
对于ECG信号，预处理步骤通常包括信号去噪、信号滤波和基线漂移的去除。
对于EEG信号，预处理步骤通常包括噪声去除、信号滤波和去除眼球运动和脸部肌肉运动等因素导致的干扰。
2.特征提取特征提取是为了从信号中提取出能够反映生物医学特征的信息。
常用的特征提取方法包括时域特征、频域特征和小波变换等方法。
其中小波变换已经成为信号分析领域中最为流行的特征提取方法。
3.分类通过分类方法，将提取出的特征与已知的模板进行匹配，从而实现自动化判别。
对于ECG信号，分类涉及检测心率、检测心律不齐和心肌梗塞等疾病。
对于EEG信号，分类涉及识别脑电波的频率和幅度，在帮助医生诊断脑损伤和其他相关疾病方面起到重要作用。
生物医学信号处理技术的应用非常广泛。
在心电图领域，生物医学信号处理技术可以检测心率、检测心律不齐和心肌梗塞等疾病。
在脑电信号领域，生物医学信号处理技术可以帮助医生诊断脑损伤和其他相关疾病。
在肌电信号领域，生物医学信号处理技术可以帮助诊断肌肉疾病和肌肉萎缩症等疾病。
在生物声音信号方面，生物医学信号处理技术可以帮助医生诊断声音疾病和语音障碍。
总的来说，生物医学信号处理技术是现代医学领域中不可或缺的重要技术手段，它为医生提供了快速、准确的数据处理和合理的分析，为病人的诊断和治疗提供了重要支持和指导，为人类健康事业的发展做出了巨大的贡献。
医学信息处理中的心电信号分析技术综述
医学信息处理中的心电信号分析技术综述心电信号是一种反映心脏电活动的生物电信号，对于医学诊断和疾病监测具有重要的意义。
在医学信息处理中，心电信号分析技术被广泛用于心脏疾病的诊断、预防和治疗。
本文将综述医学信息处理中的心电信号分析技术，包括信号预处理、特征提取和分类等方面的研究进展。
首先，信号预处理是心电信号分析的重要步骤，其目的是去除噪声和干扰，提取出心电信号的有效信息。
常见的信号预处理方法包括滤波、降噪和去基线等。
滤波可以去除高频干扰和低频漂移，常用的滤波器有低通滤波器和高通滤波器。
降噪技术可以通过小波变换、Kalman滤波等方法去除信号中的噪声，保留信号的有效成分。
去基线技术可以消除信号中的基线漂移，提取出心电信号的时间和频率特征。
接着，特征提取是心电信号分析的关键步骤，其目的是提取出心电信号中的有用信息，为后续的分类和诊断提供依据。
心电信号的主要特征包括时间域特征、频域特征和时频域特征。
时间域特征包括平均心率、R峰振幅和QRS波宽度等，反映了心脏的节律性和波形特征。
频域特征包括功率谱密度和频带能量等，可以揭示心电信号的频率分布和能量分布。
时频域特征通过小波变换等方法，可以同时分析心电信号在时间和频率上的特征。
最后，分类是心电信号分析的最终目标，通过将心电信号进行分类，可以实现心脏疾病的诊断和监测。
分类方法包括传统的监督学习方法和深度学习方法。
传统的监督学习方法主要采用特征提取和分类器构建的两步骤方法，如支持向量机、朴素贝叶斯和人工神经网络等。
深度学习方法则利用神经网络的深层结构和端到端学习的特点，直接从原始心电信号中学习特征和分类模型，如深度神经网络和卷积神经网络等。
除了上述几个方面外，心电信号分析技术在医学信息处理中还有其他一些重要的研究内容。
例如，心电信号的时空分析可以通过多通道的心电信号采集，描绘出心脏活动的空间分布和时序演化。
心电信号的模态分解可以将原始信号分解为不同的模态成分，分析心脏的多尺度动态特征。
基于transformer的心电信号降噪方法
基于transformer的心电信号降噪方法心电信号是记录人体心脏活动的生理信号，对于准确地分析和诊断心脏疾病至关重要。
然而，由于心电信号易受到各种干扰和噪声的影响，导致信号的质量下降，给心脏病的诊断带来困难。
因此，基于transformer的心电信号降噪方法应运而生。
Transformer作为一种强大的神经网络模型，已在自然语言处理和计算机视觉等领域取得了巨大成功。
其主要特点是能够将序列数据的长距离依赖关系进行建模，这对于处理心电信号中的时间序列数据尤为重要。
基于transformer的心电信号降噪方法主要包括以下几个步骤：1. 数据预处理：将心电信号进行预处理，包括滤波和降采样等操作，以提高数据的质量和减少计算复杂度。
2. 特征提取：使用transformer模型对预处理后的心电信号进行特征提取。
通过将信号分割成一定长度的片段，并将其编码为向量表示，能够更好地捕捉信号的时序特征。
3. 噪声建模：通过分析心电信号中的噪声分布特点，建立噪声模型。
可以使用自回归模型或者高斯过程等方法来描述噪声的统计特性，以便后续的降噪处理。
4. 降噪处理：利用transformer模型对心电信号进行降噪处理。
可以使用自监督学习或者有监督学习的方法，通过最小化原始信号与降噪信号之间的误差来训练模型。
5. 评估与优化：对降噪后的心电信号进行评估，通常可以使用信噪比、均方根误差等指标来评估降噪效果。
根据评估结果，可以进一步优化降噪模型的参数和结构，以提高降噪效果。
基于transformer的心电信号降噪方法能够有效地去除心电信号中的噪声干扰，提高信号的质量和准确性。
它具有较好的泛化能力，适用于不同类型的心电信号数据，并且能够提供更可解释的降噪过程。
这对于心脏疾病的诊断和监测具有重要的意义，有望为医学界带来更多的突破和进展。
心电信号处理的算法研究
心电信号处理的算法研究心电信号是一种用于诊断和监测心脏健康状况的重要生理信号。
随着计算机科学和信号处理技术的发展，对心电信号进行数字处理已成为心电学研究的基础。
心电信号处理的目的是从原始信号中提取有用的特征，以便进行诊断和监测。
心电信号处理的算法主要包括信号滤波、特征提取、分类识别等步骤。
一、信号滤波心电信号往往包含大量的噪声和干扰，对信号进行滤波是信号处理的第一步。
常用的信号滤波方法包括数字滤波器和小波变换。
数字滤波器的设计基于数字滤波器的系数，这些系数可以根据需要进行优化。
常用的数字滤波器包括低通滤波器、带通滤波器、高通滤波器等。
小波变换是一种多尺度、非局部性的信号分解方法，通过对信号进行分解和重构，实现信号的滤波。
小波变换有许多种，如Haar小波变换、Daubechies小波变换等。
二、特征提取特征提取是指从原始信号中提取有意义的特征，以便进行诊断和分类。
在心电信号处理中，常用的特征包括时间域特征、频域特征和时频域特征。
时间域特征包括平均值、标准差、方差等。
频域特征包括功率谱密度、能量密度等。
时频域特征是指在时间和频率域中对信号进行分析，如连续小波变换等。
三、分类识别分类识别是指将提取到的特征用于分类和识别具体的心脏疾病。
在分类识别中，常用的方法包括支持向量机、人工神经网络、逻辑回归等。
支持向量机是一种基于统计学习理论的分类算法，通过支持向量的最大间隔分类实现对信号的分类。
人工神经网络是一种模拟人脑神经元工作方式的计算模型，它可以学习和自适应，通过训练实现对信号的分类。
逻辑回归是一种广泛应用于分类和回归等任务上的算法，通过为每个特征赋予权重，实现对信号的分类。
总体来看，心电信号处理的算法研究对于提高心脏疾病的诊断和监测具有重要意义。
在未来，随着人工智能和机器学习技术的发展，心电信号处理的算法研究将会有更广阔的应用前景。
心电信号处理的方法与技巧分享
心电信号处理的方法与技巧分享引言：心电信号是一种重要的生物电信号，可以反映人体心脏的电活动情况，对于心脏疾病的诊断和监测具有重要意义。
心电信号的处理是心电医学领域的一项核心工作，本文将分享一些心电信号处理的方法与技巧，帮助读者更好地了解和应用心电信号处理技术。
一、心电信号获取与预处理1. 心电信号的获取心电信号可以通过心电图仪器获取，一般是通过电极贴在人体皮肤上收集心电信号。
在采集过程中，应确保电极与皮肤的贴合紧密，避免干扰信号的外界因素，如电线或手机。
同时，需要保持患者身心放松，避免肌肉活动引起的干扰。
2. 心电信号的预处理心电信号采集后，通常需要进行一系列的预处理工作，以去除噪声和干扰，更好地分析和理解信号。
常见的心电信号预处理步骤包括：滤波、去基线漂移、去除伪差、降噪等。
二、心电信号的特征提取心电信号中包含了丰富的生理和病理信息，通过对信号进行特征提取，可以帮助医生分析心电图，并判断患者的心脏状况。
常见的心电信号特征包括：心率变异性、QRS波形、ST段与T波形态等。
1. 心率变异性(HRV)心率变异性指的是心跳间期的变化，是心脏自主神经系统活动的反映。
通过对心电信号的R波峰进行检测和计算，可以得到心率变异性的特征参数，如标准差、频域分析参数等。
心率变异性的分析可以评估心脏的自律性和心血管系统的功能状态，对于诊断心律失常、冠心病等疾病具有重要意义。
2. QRS波形分析QRS波形是心电图中最明显的特征波形之一，通过对QRS波形的检测和分析，可以帮助医生判断心脏的传导系统是否正常。
常用的QRS波形特征参数包括QRS波宽度、振幅等，对于心肌梗死、心室肥厚等疾病的诊断有一定参考价值。
3. ST段与T波形态分析ST段与T波形态的异常变化常常与心肌缺血、心肌损伤等疾病相关。
通过对ST段与T波形态的检测和分析，可以帮助医生判断心脏的供血情况以及心室复极的异常情况。
常用的ST段与T波形态特征参数包括ST段抬高或压低程度、T波平坦度等。
心电信号的预处理及特征点识别算法的研究的开题报告
心电信号的预处理及特征点识别算法的研究的开题报告1. 研究背景和意义心电信号是一种重要的生物信号, 可以反映人类心脏的电生理活动,包括心脏的节律性、心脏病、低氧等情况。
因此，心电信号的预处理及特征点识别算法对于心脏疾病的诊断和研究具有重要的意义和应用价值。
2. 研究现状和不足目前心电信号的预处理及特征点识别算法已经研究得比较成熟，比如滤波、降噪等；同时一些特征点的检测算法也比较成熟，如QRS波、P 波、T波等识别算法。
但是，在实际应用中仍然存在诸多不足，如：(1) 对于噪声的处理，在现有算法中还没有找到一种通用有效的方法；(2) 由于不同人的心电信号特征存在显著差异性，常用的基于阈值的特征点检测算法，可能会出现误检或漏检的情况；(3) 在大数据时代背景下，面对海量的医学数据，如何快速而准确地提取有用的心电数据和特征点，是当前研究的重要热点。
3. 研究内容和方法(1) 对于噪声的处理，将探索一些新的降噪方法，并使用信噪比等指标来对比不同降噪方法的效果。
(2) 针对基于阈值的特征点检测算法的不足，将探索一些新的特征点检测算法，如出现频率分析方法等。
(3) 对于大数据时代下的数据处理问题，将研究基于深度学习的数据特征提取算法，如卷积神经网络等技术。
4. 研究目标和预期成果(1) 在噪声处理方面，期望设计出一种新的降噪方法，从而提高信号的信噪比。
(2) 针对特征点检测算法，期望设计出一种基于出现频率分析的新算法，从而在检测精度方面有所提高。
(3) 在数据特征提取方面，期望设计出一种基于深度学习的算法，从而可以更快速、更准确的提取心电信号的有用数据。
5. 研究难点和解决方法难点：(1) 降噪方法的设计；(2) 基于出现频率分析的特征点检测算法的设计；(3) 基于深度学习的数据特征提取算法需要大量标注好的样本，缺乏有效的数据集。
解决方法：(1) 对于噪声处理，可以设计多种降噪算法进行比较；(2) 对于基于出现频率分析的特征点检测算法，可以结合其他算法进行比较；(3) 对于基于深度学习的算法，可以选择数据较为充分的开放数据集进行训练。
