线性低密度聚乙烯_乙烯醋酸乙烯共聚物共混体系的相容性及性能

合集下载

乙烯-醋酸乙烯酯共聚物的共混与增容

乙烯-醋酸乙烯酯共聚物的共混与增容

上 的均 相体 系的 可 能性 。不 过 , 实 用 性 角 度 从
考 虑 , 们更 希 望 得 到具 有 多 相 形 态结 构 的 聚 我 合 物共 混物 , 其形 态 中两相 或 者相互 贯 穿 , 或者

这 是 比较 成 熟 的一 组 共 混 物 , 利 用 E A 是 V
的韧 性 来 改 善 P C的抗 冲 击 强 度 。 由 于 这 两 V
其形 态结 构又 间热力 学相 容性 的制 约 。对 于大多 数 聚合物 共 混物 来 说 , 聚 合物 组 分 间 缺乏 热 力 学 相 容 各 性, 因而 从根 本 上 排 除 了共 混 物形 成 分 子 水平
1. PVC, 1 EVA
1 塑 料 增 韧 共 混
种聚 合 物 主链 上 带 有 相 同 的一 c : c 一 基 H一 H 团 , 链 上都 带有 极性 基 团 , 构 相 似 , 支 结 因此 具
有一定 的 相 容性 。采 用 接 枝 共 聚. } 制 备 共 昆法 P CE A共 混 物 可 获 得 较 佳 的 性 能 。 这 是 由 V /V 于 E A gP C接 枝共 聚 物 起 到 增 容 剂 的作 用 , V ..V
应 用最 多 的是加 入增 容 剂法 …。
结 构 中引 入 了羰 基 , 而使 极 性 提 高 , P C 从 与 V 的相容 性增强 。从 三 元共 聚物溶 解度 参 数 ( . 92
9 3 而 P C为 9 4 , 可 以看 出两 者相 容性 ., V .) 就
乙烯 . 酸 乙 烯 酯 共 聚 物 ( t l ev y 醋 Eh e .i l y n n ae t cplm r 简 称 为 E A。它 是 类 似 橡 胶 cte oo e) a y V

PE膜的性能特点

PE膜的性能特点

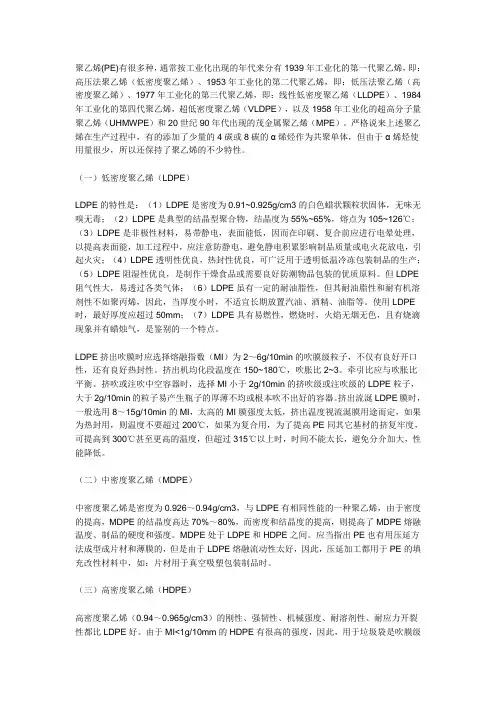

聚乙烯(PE)有很多种,通常按工业化出现的年代来分有1939年工业化的第一代聚乙烯,即:高压法聚乙烯(低密度聚乙烯)、1953年工业化的第二代聚乙烯,即:低压法聚乙烯(高密度聚乙烯)、1977年工业化的第三代聚乙烯,即:线性低密度聚乙烯(LLDPE)、1984年工业化的第四代聚乙烯,超低密度聚乙烯(VLDPE),以及1958年工业化的超高分子量聚乙烯(UHMWPE)和20世纪90年代出现的茂金属聚乙烯(MPE)。

严格说来上述聚乙烯在生产过程中,有的添加了少量的4碳或8碳的α烯烃作为共聚单体,但由于α烯烃使用量很少,所以还保持了聚乙烯的不少特性。

(一)低密度聚乙烯(LDPE)LDPE的特性是:(1)LDPE是密度为0.91~0.925g/cm3的白色蜡状颗粒状固体,无味无嗅无毒;(2)LDPE是典型的结晶型聚合物,结晶度为55%~65%,熔点为105~126℃;(3)LDPE是非极性材料,易带静电,表面能低,因而在印刷、复合前应进行电晕处理,以提高表面能,加工过程中,应注意防静电,避免静电积累影响制品质量或电火花放电,引起火灾;(4)LDPE透明性优良,热封性优良,可广泛用于透明低温冷冻包装制品的生产;(5)LDPE阻湿性优良,是制作干燥食品或需要良好防潮物品包装的优质原料。

但LDPE 阻气性大,易透过各类气体;(6)LDPE虽有一定的耐油脂性,但其耐油脂性和耐有机溶剂性不如聚丙烯,因此,当厚度小时,不适宜长期放置汽油、酒精、油脂等。

使用LDPE 时,最好厚度应超过50mm;(7)LDPE具有易燃性,燃烧时,火焰无烟无色,且有烧滴现象并有蜡烛气,是鉴别的一个特点。

LDPE挤出吹膜时应选择熔融指数(MI)为2~6g/10min的吹膜级粒子,不仅有良好开口性,还有良好热封性。

挤出机均化段温度在150~180℃,吹胀比2~3。

牵引比应与吹胀比平衡。

挤吹或注吹中空容器时,选择MI小于2g/10min的挤吹级或注吹级的LDPE粒子,大于2g/10min的粒子易产生瓶子的厚薄不均或根本吹不出好的容器。

乙烯 醋酸乙烯共聚物

乙烯 醋酸乙烯共聚物
乙烯 醋酸乙烯共聚物
化学物质
01 基本信息
03 主要用途 05 EVA型号
目录
02 处理及注意 04 后记 06 EVA分类
乙烯-醋酸乙烯酯共聚物(EVA),是一种通用高分子聚合物,分子式是 (C2H4)x.(C4H6O2)y,可燃,燃烧 气味无刺激性。
基本信息
常用特性
危险特性
EVA中的醋酸乙烯的含量低于20%时,这时才可作为塑料使用。EVA有很好的耐低温性能,其热分解温度较低, 约为230℃左右,随着分子量的增大, EVA的软化点上升,加工性和塑件表面光泽性下降,但强度增加,冲击韧 性和耐环境应力开裂性提高,EVA的耐化学药品、耐油性方面较之PE(聚乙烯),PVC(聚氯乙烯)稍差,并随醋 酸乙烯含量的增加,变化更加明显。
EVA乳液具有良好的混容性。
后记
随着人们生活水平提高以及环境保护意识增强,EVA乳液越来越得到市场。虽然国内2套引进生产装置在生产 过程中经过技术改造,实际产量已经得到较大增加(今日国内EVA乳液年总产量在4.5~5万吨之间),但是与实 际需求相比仍然存在较大缺口,只能靠进口予以补足。
EVA型号
EVA分类
乙烯与醋酸乙烯共聚物是乙烯共聚物中最重要的产品,国外一般将其统称为EVA。但是在我国,人们根据其 中醋酸乙烯含量的不同,将乙烯与醋酸乙烯共聚物分为EVA树脂、EVA橡胶和EVA乳液。醋酸乙烯含量小于40%的产 品为EVA树脂;醋酸乙烯含量40%~70%的产品很柔韧;富有弹性特征,人们将这一含量范围的EVA树脂有时称为 EVA橡胶;醋酸乙烯含量在70%~95%范围内通常呈乳液状态,称为EVA乳液。EVA乳液外观呈乳白色或微黄色。
储存于阴凉、通风的库房。远离火种、热源。应与氧化剂、碱类分开存放,切忌混储。配备相应品种和数量 的消防器材。储区应备有合适的材料收容泄漏物。

聚酰胺乙烯—醋酸乙烯酯橡胶共混物的反应性加工和结构与性能研究

聚酰胺乙烯—醋酸乙烯酯橡胶共混物的反应性加工和结构与性能研究

聚酰胺/乙烯—醋酸乙烯酯橡胶共混物的反应性加工和结构与性能研究聚酰胺(PA)是一种分子主链中含有大量酰胺基的重要工程塑料,具有良好的综合性能和广泛的应用。

乙烯-醋酸乙烯酯橡胶(EVM)是一种含有丰富酯基的特种橡胶,具有良好的综合性能。

聚酰胺类热塑性弹性体具有良好的力学、耐高温、耐溶剂等性能,广泛用于汽车制造、体育器材和电子电器等许多领域。

PA与EVM的共混有望开发出具有二者优点的新型聚合物材料。

研究PA与EVM之间的主链与侧基的熔融酯-酰胺交换反应,对于探索聚合物在熔融加工过程中的化学反应、实现PA/EVM共混物的反应性加工和拓展聚酰胺热塑性弹性体的种类及制备方法具有理论价值和实际意义。

本论文研究了PA/EVM共混物的反应性加工,通过动态硫化和交换反应制备了具有良好综合性能的共混型和共聚型聚酰胺热塑性弹性体及其复合材料,系统研究了弹性体的结构与性能。

首先,研究了PA/EVM共混物的反应性加工过程,制备了具有良好力学和高温耐油性能的聚酰胺热塑性弹性体。

采用一种醇溶三元共聚酰胺(tPA)与EVM共混,通过动态硫化制备了EVM/tPA(70/30)热塑性弹性体。

在动态硫化过程中,共混物发生相反转,EVM橡胶交联后成为分散相。

随着交联剂过氧化二异丙苯(DCP)的用量增加,弹性体的力学和高温耐油性能改善。

当DCP用量为3.5份和增容剂乙烯-醋酸乙烯酯接枝马来酸酐用量为5wt%时,弹性体的拉伸强度和断裂伸长率分别达到24.0MPa和361%。

第二,研究了四乙氧基硅烷(TEOS)与EVM的酯交换交联反应,实现了PA/EVM共混物在200°C以上的动态硫化,为PA/EVM共混物的高温动态硫化提供了新的方法和拓宽了加工温度范围。

硫化动力学分析结果表明,与DCP对EVM的交联反应相比,TEOS对EVM的酯交换交联反应具有较低的速率常数和活化能。

采用结晶性和耐高温性比tPA 更好的三元共聚酰胺(CTPA)与EVM共混,将酯交换反应应用于EVM/CTPA(70/30)共混物的动态硫化。

乙烯醋酸共聚物

乙烯醋酸共聚物

乙烯醋酸共聚物乙烯醋酸共聚物是一种重要的合成材料,具有广泛的应用领域。

本文将从乙烯醋酸共聚物的定义、制备方法、性质特点以及应用等方面进行阐述。

一、定义乙烯醋酸共聚物是由乙烯和醋酸乙烯酯共聚而成的聚合物,其化学结构中包含乙烯基和醋酸基。

乙烯醋酸共聚物具有优异的物理性质和化学稳定性,是一种重要的合成材料。

二、制备方法乙烯醋酸共聚物的制备主要有以下几种方法:1. 自由基聚合法:通过引发剂引发乙烯和醋酸乙烯酯的自由基聚合反应,得到乙烯醋酸共聚物。

该方法操作简单,适用于大规模生产。

2. 离子聚合法:通过阳离子或阴离子引发剂引发乙烯和醋酸乙烯酯的离子聚合反应,得到乙烯醋酸共聚物。

该方法对反应条件有较高要求,但可以控制聚合物的分子量和分布。

3. 溶剂聚合法:将乙烯和醋酸乙烯酯溶解在适当溶剂中,通过控制温度、压力和溶剂浓度等条件,使其发生共聚反应,得到乙烯醋酸共聚物。

三、性质特点乙烯醋酸共聚物具有以下性质特点:1. 热稳定性好:乙烯醋酸共聚物具有较高的热稳定性,能够在高温环境下保持较好的物理性能。

2. 机械性能优异:乙烯醋酸共聚物具有良好的强度和韧性,具有较高的拉伸强度和断裂伸长率。

3. 化学稳定性高:乙烯醋酸共聚物在常温下具有较好的耐酸碱性能,能够抵抗大部分有机溶剂的侵蚀。

4. 透明度高:乙烯醋酸共聚物具有良好的透明度,可制备成透明薄膜、透明容器等应用于光学领域。

5. 可加工性好:乙烯醋酸共聚物可通过注塑、吹膜、挤出等工艺进行加工,制备成不同形状的制品。

四、应用乙烯醋酸共聚物具有广泛的应用领域,主要包括以下几个方面:1. 包装材料:乙烯醋酸共聚物可制备成透明薄膜、透明容器等包装材料,广泛应用于食品、医药等领域。

2. 工业涂料:乙烯醋酸共聚物可作为工业涂料的基材,具有良好的附着力和耐候性。

3. 粘合剂:乙烯醋酸共聚物可用作粘合剂,在纺织、建筑等领域具有重要应用。

4. 功能材料:乙烯醋酸共聚物可以通过掺杂其他功能材料,如导电材料、抗菌材料等,制备具有特殊功能的复合材料。

聚乙烯PE简介

聚乙烯PE简介

聚乙烯(PE)简介1.1聚乙烯化学名称:聚乙烯英文名称:polyethylene,简称PE结构式:聚乙烯是乙烯经聚合制得的一种热塑性树脂,也包括乙烯与少量α-烯烃的共聚物。

聚乙烯是五大合成树脂之一,是我国合成树脂中产能最大、进口量最多的品种。

1.1.1聚乙烯的性能1.一般性能聚乙烯为白色蜡状半透明材料,柔而韧,比水轻,无嗅、无味、无毒,常温下不溶于一般溶剂,吸水性小,但由于其为线性分子可缓慢溶于某些有机溶剂,且不发生溶胀。

工业上为使用和贮存的方便通常在聚合后加入适量的塑料助剂进行造粒,制成半透明的颗粒状物料。

P E易燃,燃烧时有蜡味,并伴有熔融滴落现象。

聚乙烯的性质因品种而异,主要取决于分子结构和密度,也与聚合工艺及后期造粒过程中加入的塑料助剂有关。

2.力学性能PE是典型的软而韧的聚合物。

除冲击强度较高外,其他力学性能绝对值在塑料材料中都是较低的。

PE密度增大,除韧性以外的力学性能都有所提高。

LDPE 由于支化度大,结晶度低,密度小,各项力学性能较低,但韧性良好,耐冲击。

HDPE支化度小,结晶度高,密度大,拉伸强度、刚度和硬度较高,韧性较差些。

相对分子质量增大,分子链间作用力相应增大,所有力学性能,包括韧性也都提高。

几种PE的力学性能见表1-1。

表1-1几种PE力学性能数据性能邵氏硬度(D)拉伸强度/MPaLDPE41~467~20LLDPE40~5015~25HDPE60~7021~37超高相对分子质量聚乙烯64~6730~50拉伸弹性模量/MPa100~300250~550400~1300150~800压缩强度/MPa缺口冲击强度/kJ·m-2弯曲强度/MPa 12.580~9012~17—>7015~2522.540~7025~40—>100—3.热性能PE受热后,随温度的升高,结晶部分逐渐熔化,无定形部分逐渐增多。

其熔点与结晶度和结晶形态有关。

HDPE的熔点约为125~137℃,MDPE的熔点约为126~134℃,LDPE的熔点约为105~115℃。

乙烯和醋酸乙烯共聚物标准

乙烯和醋酸乙烯共聚物标准

乙烯和醋酸乙烯共聚物标准
乙烯和醋酸乙烯共聚物,简称EVA,是一种热塑性弹性体,其特点是柔软、柔韧、透明、耐冲击、耐腐蚀、耐气候老化、防滑、吸声等。

EVA广泛应用于制作鞋垫、底盘、充气船、游泳池、气垫船、球类、玩具、泳帽、体育器材、防水材料、包装材料等领域。

EVA的组成由乙烯和醋酸乙烯按一定比例共聚而成。

不同比例的乙烯和醋酸乙烯共聚物,具有不同的性能。

例如,含有较高醋酸乙烯单
体的EVA,其结晶度更高,强度更高,而含有较高乙烯单体的EVA,其
柔软性、延展性更好。

在生产EVA时,需要考虑如下因素:
1.化学反应:EVA是通过乙烯和醋酸乙烯共轭聚合而形成的。

这个过程需要使用催化剂和反应器。

一些辅助材料也可以用来调节反应速率、分子量以及醋酸乙烯和乙烯的比例。

2.物理性质:随着反应的进行,产生的EVA会变得均匀且透明。

然而,它的物理性质可能会随着其聚合度的变化而改变。

因此,需要
对聚合物进行测试并确定其性能。

标准化是生产过程中的关键步骤。

EVA可以根据不同的标准化要求制成不同的产品,例如鞋垫、泳帽和包装材料等。

标准可以分类为以下几类:
1.物理性质:这包括分子量、密度、熔点等性质的测量。

2.化学性质:例如为酸价、过氧化物等的测量。

3.机械性能:例如拉伸强度、断裂伸长率、硬度、回弹力等。

4.环境和耐久性能:例如耐氧化性、耐热性、保形性、耐切割性等。

这些标准化措施旨在确保EVA的性能和质量,并满足各种应用要求。

EVA的使用广泛,因为它的性能和标准化质量可控性强。

解缠结超高分子量聚乙稀与线性低密度聚乙烯共混材料的制备及性能研究

解缠结超高分子量聚乙稀与线性低密度聚乙烯共混材料的制备及性能研究

解缠结超高分子量聚乙稀与线性低密度聚乙烯共混材料的制备及性能研究聚烯烃是当今消费量最大的高分子材料品种,超高分子量聚乙烯(Ultra-high Molecular Weight Polyethylene,简称UHMWPE)作为聚烯烃的典型代表,具有很多优异的性能,比如高强度、高模量、耐磨损、耐老化、耐化学腐蚀等。

解缠结超高分子量聚乙烯(Disentangled Ultra-high Molecular Weight Polyethylene,简称DUPE)由于具有较低的缠结度和超高的分子量,不仅保留了传统超高分子量聚乙烯的性能,而且分子链缠结度的下降降低了材料加工的难度,能在较低的温度和压力下加工成型。

本课题基于熔融共混技术来制备DUPE与线性低密度聚乙烯(Linear Low Density Polyethylene,简称LLDPE)的共混材料并研究其力学性能及增强机理。

首先利用溶液聚合的方法,在高压反应釜中制备得到DUPE。

利用示差扫描量热仪、旋转流变仪等测试方法研究了所制备聚乙烯的结晶性能、链缠结性,并且测定了其分子量及分子量分布。

结果表明,实验所制备UHMWPE 具有较高的结晶度(约75%),并且分子链之间处于一种解缠结的状态,相对于利用Zieggler-Natta催化剂制备的商业超高分子量聚乙烯(CommercialUltra-high Molecular Weight Polyethylene,简称CUPE)来说,分子链之间具有较少的缠结点。

通过哈克转矩流变仪和哈克微挤出设备制备了DUPE和LLDPE的共混材料,并且以CUPE和LLDPE的共混材料作为对比。

进一步对制备工艺做了详细的探索,其中包括使用不同的配料比和改变加工温度、加工时间等具体的调整方案,探索出一种制备高性能聚乙烯共混材料的方法。

力学性能测试表明,DUPE/LLDPE共混材料的拉伸性能有较大幅度的提升。

本课题进一步在共混体系中引入聚乙烯蜡(Polyethylene Wax,简称WAX),利用WAX 低分子量以及低粘度的特性,在共混条件下使DUPE的分子链溶胀,使得LLDPE的分子链更易于穿插进DUPE的分子链网络体系中,进一步改善了共混特性,得到性能更优的共混材料。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

线性低密度聚乙烯/乙烯醋酸乙烯共聚物共混体系的
相容性及性能
杨毓华* 白春霞 花 荣 于 李三喜
(中国科学院长春应用化学研究所 长春130022)
 (沈阳化工学院高分子科学与工程系 沈阳)关键词 线性低密度聚乙烯,乙烯醋酸乙烯共聚物,共混,相容性,D SC ,WA XD ,力学性能
乙烯和醋酸乙烯共聚物(EVA )分子中由于引入了极性的醋酸乙烯单体单元,降低了共聚物的结晶能力并使其极性有所增加.反映在共聚物的物理力学性能上,柔软性、透明性、抗应力开裂、抗挠曲开裂、低温柔软性和抗冲击强度等有所改善,常用于与各种乙烯均聚物的共混改性中[1,2].最近,我们对各种乙烯均聚物及其共聚物的共混相容性及其力学性能进行了系统研究[3~5].本文报道线性低密度聚乙烯(LLDPE )与EVA 共混体系的相容性、结晶性能和力学性能研究结果.
LLDPE:大庆乙烯工程指挥部塑料厂生产,牌号DXND-1222,d =0.92g /cm 3,EVA-3010:上海化工研究院生产,含30%醋酸乙烯.共混试样用Brabender PLE -330捏合机在150℃下熔融共混制备,转速50r /min,共混时间20min,DSC 、WA XD 、动态力学性能(DM A)及力学性能测试用样品均在油压机上150℃预热10min,在50M Pa 下保压2m in,压制5m in 成片,自然冷却至成型取样.
热分析用Perkin -Elmer DSC -2C 热分析仪,试样用量5mg ,升温降温速率10℃/min .X 射线衍射试样制备是将共混物置于20×20×15mm 的样品槽中,在150℃,9.8M Pa 下预热15m in,压10min 后,自然冷却至室温.WAXD 测试用理学D/max -ⅡB 型X 射线衍射仪,Cu K 辐射源,管压40kV ,管流30m A ,石墨晶体单色器,连续扫描记谱.
图1 LL DP E /EV A 共混体系的升温D SC 曲线
DM A 测试用M ETRVIB-粘弹谱仪,升温速度为3℃/min,力学性能测试采用INST RON-1211型材料试验机,拉速为100mm /min .
结果与讨论
EVA 共聚物的DSC 曲线上呈现为一以68.7℃为中心的宽的弥散峰.不同组成的LLDPE /EVA 共混体系的DSC 测试结果示于
图1,在共混物的DSC 曲线上,组成为90/10、
50/50、25/75的共混物的DSC 曲线均呈双峰,
温度在123℃附近的高温峰(Ⅰ)的峰温基本不
随共混物的组成而变化,表明在LLDPE 和
EVA 之间在晶区不存在共晶相容性.但在共
混物中,在靠近123℃左侧出现一肩峰(Ⅱ),表
明在LLDPE 和EVA 之间在晶区可能存在一
定的相互作用.
从共混物的熔融曲线进行处理所得到的熔
第14卷第1期
应用化学V ol.14N o.11997年2月 CHI NESE JOU RN AL O F A P PL IED CHEM IST RY Feb.1997
融峰温(t m ),半峰宽(D t m )及由其熔融热焓按式W c,h = H m / H o m (式中 H m 和 H 0m 分别为部
分结晶聚乙烯和完全结晶聚乙烯的熔融热焓, H 0m 取286.2J /g )计算所得的共混体系的结晶度数据列于表1,从表1中可见,在123℃附近的高温峰的峰温基本不随共混物的组成而变化,其它各参数随共混物组成变化均出现有规律的变化,靠近123℃左侧的肩峰的峰温与共混组成息息相关,表明在LLDPE 和EV A 之间的相互作用可能来源于二者之间支链分布密度相近的聚合物链之间通过共晶而形成了第3相.
表1 LLDPE /EVA 共混物的DSC 和WAXD 数据
DSC
W AXD LLDPE /EVA
t m /℃D t m /℃W c,h /%晶胞参数 c /%

ⅡⅠⅡa (200)b (020)100/0
123.37.735.57.46 4.9430.090/10
123.1109.5 6.518.632.37.55 4.9826.350/50
123.4122.6 6.510.214.67.49 4.9714.325/75
122.6118.3 4.911.67.47.46 4.987.70/10068.717.0 4.2 LLDPE /EVA 共混体系的WAXD 测试结果也列于表1,WAXD 测得的晶胞参数值a ,b 与共混物组成无关,基本不随共混配比而变化.由WAXD 衍射曲线计算得到的结晶度 c 与由DSC 求得的数据一致,均观察到共混物结晶度略低于二者的线性加和值
.
图2 不同组成的L L DPE/EVA 共混物的
动态力学转变曲线图2是不同组成共混物的储能模量E 和损耗
模量E "与温度的关系曲线,可见由高温到低温依次
出现 、 、 3个转变峰,EVA 的T g 值为-134℃,
从图中可以明显看到,在高温区共混物的储能模量
和损耗模量曲线均介于LLDPE 和EVA 之间,而在
低温区则趋于相互接近.一般认为,在聚乙烯动态
力学转变中, 和 峰与结晶相有关,而 峰则与非
晶相的分子运动有关.图2的结果表明在共混物
中, 峰温比纯LLDPE 略有降低.而 峰温以共混
组成50/50时最高,在EVA 含量大于50%时,共混
体系的 峰随LLDPE 组分含量的增加向高温移
动,共混体系中EVA 含量小于50%时,T 峰随
LLDPE 组分含量的增加向低温移动,上述结果表明LLDPE/EVA 共混体系在非晶区完全互容.
共混物的弹性模量E 、抗张强度 b 、断裂伸长率 b 、屈服强度 y 、屈服伸长 y 与共混组成的关系表明,在LLDPE 中加入少量EVA(如10%)时共混物的 b 、 b 、 y 等变化不大,但E 、 y 则高于其线性加和值,或比LLDPE 略有提高,表明在LLDPE 中加入少量EVA 可以提高其力学性能.在所有共混组成下,共混物的弹性模量和屈服强度随组成的变化均接近于直线或略高于其理论加和值,并随共混物中LLDPE 的含量增加而增大.屈服伸长则出现极大值,是因为LLDPE 含量增加提高了共混物结晶度,材料塑性增加.共混物的其它力学性能随组成的变化则出现最小值.
105
第1期杨毓华等:线性低密度聚乙烯/乙烯醋酸乙烯共聚物共混体系的相容性及性能
106应用化学 第14卷
参 考 文 献
 1 Bung ar dy J,Beehm J.P lash K autsich,1986;33(7):261
 2 L eg ma O,T am po so n S M T.Rev Plast M od,1985;49(34):576
 3 于,杨连军,李三喜等.应用化学,1993;10(2):32
 4 于,杨连军,李三喜等.高分子材料科学与工程,1993;10(6):89
 5 于,杨连军,李三喜等.应用化学,1995;12(2):88
Compatibility and Properties of Linear Low Density
Polyethylene/Ethylene-Vinyl Acetate Copolymer Blends
Yang Yuhua*,Bai Chunx ia,Hua Ron,Yu M in
(Chang chun Institute o f Ap p lied Chemistry,Chinese Academy of Sciences,Changchun130022)
Li Sanx i
(S heny ang I nstitute of Chemical T echnology,S heny ang)
Abstract T he compatibility and m echanical proper ties of linear lo w density polyethy lene/ ethylene-v inyl acetate copoly mer blends are investigated by differential scanning calo rimetr y, w ide ang le X-ray diffraction,dy nam ic mechanical analysis(DM A)and static m echanical pr operty measurements.Even DM A experiments show that the amo rphous phase is miscible and no cocr ystallization miscibility is found in the blend system.Nevertheless,so me interac-tio ns may exist betw een these tw o com ponents depending on the blend com po sitio ns. Keywords linear low density polyethylene,ethylene-vinyl acetate copo lymer,blend,compati-bility,DSC,WAXD,pr operty。

相关文档
最新文档
