齿轮传动机构介绍
旋转运动转直线运动的机构

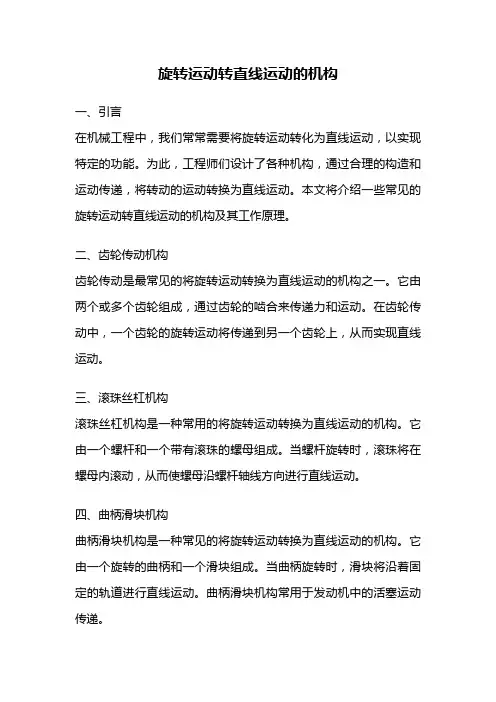

旋转运动转直线运动的机构一、引言在机械工程中，我们常常需要将旋转运动转化为直线运动，以实现特定的功能。
为此，工程师们设计了各种机构，通过合理的构造和运动传递，将转动的运动转换为直线运动。
本文将介绍一些常见的旋转运动转直线运动的机构及其工作原理。
二、齿轮传动机构齿轮传动是最常见的将旋转运动转换为直线运动的机构之一。
它由两个或多个齿轮组成，通过齿轮的啮合来传递力和运动。
在齿轮传动中，一个齿轮的旋转运动将传递到另一个齿轮上，从而实现直线运动。
三、滚珠丝杠机构滚珠丝杠机构是一种常用的将旋转运动转换为直线运动的机构。
它由一个螺杆和一个带有滚珠的螺母组成。
当螺杆旋转时，滚珠将在螺母内滚动，从而使螺母沿螺杆轴线方向进行直线运动。
四、曲柄滑块机构曲柄滑块机构是一种常见的将旋转运动转换为直线运动的机构。
它由一个旋转的曲柄和一个滑块组成。
当曲柄旋转时，滑块将沿着固定的轨道进行直线运动。
曲柄滑块机构常用于发动机中的活塞运动传递。
五、连杆机构连杆机构是一种将旋转运动转换为直线运动的机构。
它由一个旋转的连杆和一个滑块组成。
当连杆旋转时，滑块将沿着固定的轨道进行直线运动。
连杆机构常用于工业机械中的运动传递和运动控制。
六、凸轮机构凸轮机构是一种将旋转运动转换为直线运动的机构。
它由一个旋转的凸轮和一个滑块组成。
当凸轮旋转时，滑块将沿着凸轮轮廓进行直线运动。
凸轮机构常用于自动机械中的运动控制和执行。
七、蜗杆机构蜗杆机构是一种将旋转运动转换为直线运动的机构。
它由一个旋转的蜗杆和一个带有蜗轮的齿轮组成。
当蜗杆旋转时，蜗轮将在齿轮上滚动，从而使齿轮沿直线方向进行运动。
蜗杆机构常用于工程机械中的传动和减速装置。
八、结论通过合理的设计和选择机构，我们可以将旋转运动转换为直线运动，以满足不同的工程需求。
齿轮传动、滚珠丝杠、曲柄滑块、连杆、凸轮和蜗杆机构都是常见的实现这一目标的机构。
在实际应用中，我们应根据具体需求选择合适的机构，并注意机构的耐久性、精度和效率等方面的考虑。
机械原理_齿轮传动
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 一对轮齿的啮合过程及连续传动条件
1 [ Z1(tg a1 tg ) Z 2 (tg a 2 tg )] 外啮合 2 1 [ Z1 (tg a1 tg ) Z 2 (tg a 2 tg )] 内啮合 2 2ha Z1 (tg a1 tg ) 齿轮齿条 2 sin 2 与m无关，随Z增大而增大，当Z 也增大到无
齿轮机构及其设计 渐开线标准齿轮的基本参数和几何尺寸 标准齿条的特点
1) 各同侧齿廓均为相互平行的直线，且齿廓上各 点压力角α相等，均等于齿形角 2) 不同线上的齿距相等，均为pi=p =πm，但 只有分度线上e=s
ha 、 h f 、h 、e 、s 、p 、c 等 仍用表10—2中有关公式计算
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 渐开线直齿圆柱齿轮传动的 啮合过程 N1N2—理论上可能 的最长啮合线段， 特称为理论啮合线 N1、N2为啮合极限点 B1B2—实际啮合线
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 一对轮齿的啮合过程及连续传动条件 齿轮齿条啮合传动
PB1不变， ha 2 ha m PB2 且 sin sin 2 h 1 a [ Z1 (tg a1 tg ) ] 2 sin cos 2ha Z1 (tg a1 tg ) 2 sin 2
m1 m2 m 正确啮合条件 1 2
齿轮机构及其设计 渐开线直齿圆柱齿轮的啮合传动 齿轮传动的中心距与啮合角
1 a (d 1 d 2 ) 2 m ( Z1 Z 2 ) 2
c
c c m
标准安装
1 d2 ) a (d 1 2
齿轮机构
齿轮机构(Gears)是现代机械中应用最广泛的一种传动机构，与其它传动机构相比，齿轮机构的优点是：结构紧凑，工作可靠，效率高，寿命长，能保证恒定的传动比，适用的范围广。
齿轮机构可以分为定传动比齿轮机构和变传动比齿轮机构。
本章仅讨论定传动比的齿轮机构。
齿轮机构的类型很多，根据其传动轴线的相对位置，它可分为三类：1、平行轴齿轮机构(Gears with Parallel Axes)两齿轮的传动轴线平行，这是一种平面齿轮机构，如表5-1所示。
它可分为：外啮合齿轮机构（有直齿轮、斜齿轮和人字齿轮传动三类）内啮合齿轮机构（有直齿轮和斜齿轮传动两类）齿轮齿条机构（有直齿条和斜齿条传动两类）点击表中图形，观察各类齿轮传动的运动特点和齿形。
表5-1 平行轴齿轮机构2、相交轴齿轮机构(Gears with Intersecting Axes)两齿轮的传动轴线相交于一点，这是一种空间齿轮机构，如表5-2所示。
它有直齿圆锥齿轮传动、斜齿圆锥齿轮传动和曲线齿圆锥齿轮传动。
表5-2 相交轴齿轮机构ff3、交错轴齿轮机构(Gears with Skew Axes)两齿轮的传动轴线为空间任意交错位置，它也是空间齿轮机构，如表5-3所示。
表5-3 交错轴齿轮机构此外，还有实现变传动比运动的非圆齿轮机构(Non-circular Gear)，如下图所示。
图5-2一、斜齿圆柱齿轮齿廓曲面的形成渐开线直齿齿廓曲面的生成原理如图5-33a 所示，发生面S在基圆柱上作纯滚动时，其上与基圆柱母线平行的直线KK所展成的渐开面即为直齿轮的齿面。
(a) (b) (c)图5-33斜齿轮的齿面形成原理如图5-34a所示，发生面S 沿基圆柱纯滚动时，其上一条与基圆柱母线呈βb角的直线KK所展成的渐开螺旋面就是斜齿轮的齿廓曲面。
(a) (b) (c)图5-34一对直齿轮啮合时，齿面的接触线与齿轮的轴线平行（图5-33b），而一对斜齿轮啮合时，齿面接触线是斜直线（图5-34b），接触线先由短变长，而后又由长变短，直至脱离啮合。
第四章齿轮机构
(5)、在任意圆上dk 齿槽宽ek 齿厚SK 齿距PK= ek+SK
基节 Pb
基节—基圆上的齿距
周节 P
周节—分度圆上的齿距
P=s+e=2s=2e
总之，齿轮与齿条啮合时，不论是否标准安装，齿轮分度圆与节 圆总是重合的，啮合角 恒等于分度圆压力角 。只是在非标准安装 时，齿条的节线与其分度线不再重合。
§4-6 渐开线齿轮的加工方法及根切现象
齿轮加 工方法
铸造法 热轧法
冲压法 粉末冶金法 模锻法 成形法
铣削 拉削
切制法 （最常用）
插齿
范成法 滚齿 (展成法 共轭法 剃齿 包络法)
轮齿廓上由齿顶 向齿根移动;
终止啮合点：主动轮的齿顶点与从动轮的齿根处某点
接触，在啮合线N1N2上为主动轮的齿顶 圆与啮合线N1N2的交点B1。
——实际啮合线 齿廓工作段，齿廓非工作段
——理论啮合线
2、连续传动条件
要求：前一对轮齿脱离啮合时，后一对轮齿必须已经进入啮合 或刚刚进入啮合
B1B2 Pb 或
磨齿
一、齿轮轮齿的加工方法 1.成形法(仿形法)
成形法是在普通铣床上用轴向剖面形状与被切齿轮齿 槽形状完全相同的铣刀切制齿轮的方法，如图所示。铣完 一个齿槽后，分度头将齿坯转过3600/z，再铣下一个齿槽 ，直到铣出所有的齿槽。
成形法加工方便易行，但精度难以保证。由于渐开线齿廓形状取 决于基圆的大小，而基圆半径rb=(mzcosα)/2，故齿廓形状与m、z 、α有关。欲加工精确齿廓，对模数和压力角相同的、齿数不同的 齿轮，应采用不同的刀具，而这在实际中是不可能的。生产中通常 用同一号铣刀切制同模数、不同齿数的齿轮，故齿形通常是近似的 。表中列出了1-8号圆盘铣刀加工齿轮的齿数范围。
传动机构介绍

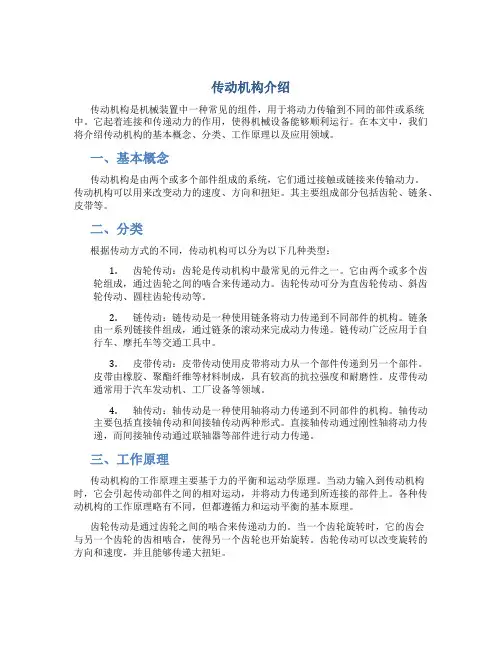

传动机构介绍传动机构是机械装置中一种常见的组件，用于将动力传输到不同的部件或系统中。
它起着连接和传递动力的作用，使得机械设备能够顺利运行。
在本文中，我们将介绍传动机构的基本概念、分类、工作原理以及应用领域。
一、基本概念传动机构是由两个或多个部件组成的系统，它们通过接触或链接来传输动力。
传动机构可以用来改变动力的速度、方向和扭矩。
其主要组成部分包括齿轮、链条、皮带等。
二、分类根据传动方式的不同，传动机构可以分为以下几种类型：1.齿轮传动：齿轮是传动机构中最常见的元件之一。
它由两个或多个齿轮组成，通过齿轮之间的啮合来传递动力。
齿轮传动可分为直齿轮传动、斜齿轮传动、圆柱齿轮传动等。
2.链传动：链传动是一种使用链条将动力传递到不同部件的机构。
链条由一系列链接件组成，通过链条的滚动来完成动力传递。
链传动广泛应用于自行车、摩托车等交通工具中。
3.皮带传动：皮带传动使用皮带将动力从一个部件传递到另一个部件。
皮带由橡胶、聚酯纤维等材料制成，具有较高的抗拉强度和耐磨性。
皮带传动通常用于汽车发动机、工厂设备等领域。
4.轴传动：轴传动是一种使用轴将动力传递到不同部件的机构。
轴传动主要包括直接轴传动和间接轴传动两种形式。
直接轴传动通过刚性轴将动力传递，而间接轴传动通过联轴器等部件进行动力传递。
三、工作原理传动机构的工作原理主要基于力的平衡和运动学原理。
当动力输入到传动机构时，它会引起传动部件之间的相对运动，并将动力传递到所连接的部件上。
各种传动机构的工作原理略有不同，但都遵循力和运动平衡的基本原理。
齿轮传动是通过齿轮之间的啮合来传递动力的。
当一个齿轮旋转时，它的齿会与另一个齿轮的齿相啮合，使得另一个齿轮也开始旋转。
齿轮传动可以改变旋转的方向和速度，并且能够传递大扭矩。
链传动是通过链条的滚动来传递动力的。
当链条在驱动轮和从动轮之间滚动时，从动轮会开始旋转。
链传动常用于需要变速比较大的场合，例如自行车。
皮带传动是通过皮带的张紧和滚动来传递动力的。
齿轮传动机构工作原理

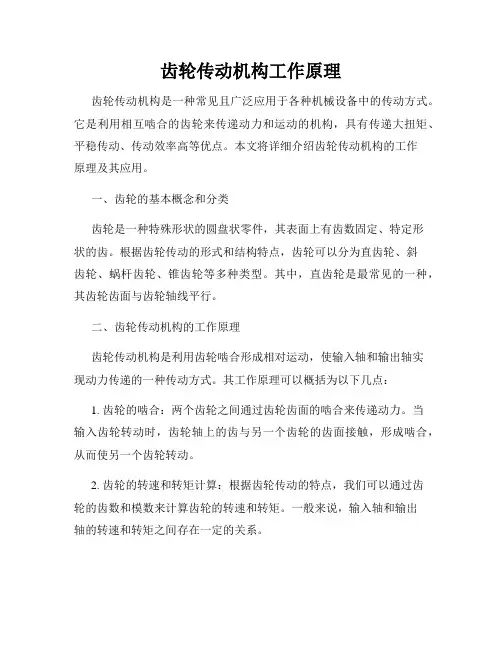

齿轮传动机构工作原理齿轮传动机构是一种常见且广泛应用于各种机械设备中的传动方式。
它是利用相互啮合的齿轮来传递动力和运动的机构，具有传递大扭矩、平稳传动、传动效率高等优点。
本文将详细介绍齿轮传动机构的工作原理及其应用。
一、齿轮的基本概念和分类齿轮是一种特殊形状的圆盘状零件，其表面上有齿数固定、特定形状的齿。
根据齿轮传动的形式和结构特点，齿轮可以分为直齿轮、斜齿轮、蜗杆齿轮、锥齿轮等多种类型。
其中，直齿轮是最常见的一种，其齿轮齿面与齿轮轴线平行。
二、齿轮传动机构的工作原理齿轮传动机构是利用齿轮啮合形成相对运动，使输入轴和输出轴实现动力传递的一种传动方式。
其工作原理可以概括为以下几点：1. 齿轮的啮合：两个齿轮之间通过齿轮齿面的啮合来传递动力。
当输入齿轮转动时，齿轮轴上的齿与另一个齿轮的齿面接触，形成啮合，从而使另一个齿轮转动。
2. 齿轮的转速和转矩计算：根据齿轮传动的特点，我们可以通过齿轮的齿数和模数来计算齿轮的转速和转矩。
一般来说，输入轴和输出轴的转速和转矩之间存在一定的关系。
3. 齿轮传动的速比和力矩变化：根据齿轮的齿数和齿轮的模数，我们可以计算出齿轮传动的速比，即输出轴转速与输入轴转速的比值。
同时，齿轮传动可以改变输入轴的转矩大小，通常输出轴的转矩会比输入轴的转矩大。
4. 齿轮传动的密封和润滑：为了保证齿轮传动的正常工作，我们需要对齿轮传动机构进行密封和润滑处理。
密封可以防止外界的灰尘和杂质进入齿轮箱，润滑则可以减小齿轮之间的摩擦，提高传动效率。
三、齿轮传动机构的应用领域齿轮传动机构广泛应用于各种机械设备中，包括汽车、列车、飞机、工程机械、电动机等领域。
具体应用包括：1. 传动行走装置：齿轮传动机构常用于工程机械、农机等设备的传动行走装置中，通过齿轮的运动实现设备的前进、后退、转弯等动作。
2. 传动变速箱：齿轮传动机构是汽车、摩托车等车辆中常见的传动方式。
通过不同齿轮的组合，可以实现车辆的不同速度和扭矩要求。
机械结构设计基础_03齿轮传动机构详解
1）当发生线从位置Ⅰ在基圆上纯滚动到任意位置Ⅱ时，它在基圆上滚动 的线段长度与基圆上被滚过的圆弧长度相等，即NK=NA。
2）发生线沿基圆纯滚动时，N是其瞬时转动中心，因此发生线NK是渐开 线上K点的法线,且线段NK为K点的曲率半径ρK,又因发生线始终与基圆相切， 所以基圆的切线必为渐开线上某一点的法线。
渐开线齿轮传动比取决于两轮基圆半径之比。当渐开 线齿廓加工完成之后，它的基圆大小已经确定，即使 两轮的中心距稍有改变，其角速度之比也仍保持原值 不变，渐开线齿廓的这一特性称为传动的可分性。由 于安装、制造误差及轴承磨损，常导致中心距的微小 改变，但由于它具有可分性，传动比仍保持不变。
图3.5 渐开线齿廓的啮合
根据齿轮传动的工作条件可分为闭式齿轮传动和开式齿轮传动。闭式齿轮 传动是将齿轮封闭在具有足够刚度和良好润滑条件的密封箱体内，多用于重要 传动。而开式传动的齿轮完全外露，易落入灰尘和杂质，导致润滑不良，齿面 易磨损，多用于低速和不重要场合。
5.按齿面硬度分 按齿面硬度，齿轮可分为软齿面（硬度≤HBS350）齿轮和硬齿面（硬度
图3.1 齿轮机构的基本类型
3.1 概述
5
2. 根据啮合方式分 1）外啮合齿轮传动图3.1（a）。 2）内啮合齿轮传动图3.1（b）。 3）齿轮齿条传动图3.1（c）。
3.根据齿廓线的形状分 根据齿廓线的形状可分为渐开线齿轮、摆线齿轮、圆弧齿轮，其中应用最
广泛的是渐开线齿轮。 4.根据齿轮传动的工作条件分
3.3 渐开线齿廓
10
2.渐开线齿廓间的正压力方向不变 啮合线N1N2与两轮节圆公切线tt之间所夹的锐角称啮合角，以α′表示。由
图3.5可知，啮合角恒等于节圆上的压力角。因为啮合角为常数，且传动中齿 廓间正压力方向不变，所以传动平稳。
齿轮机构的工作原理特点
齿轮机构的工作原理特点
齿轮机构是一种常见的传动机构，它通过齿轮之间的啮合传递动力和运动。
其工作原理和特点如下：
工作原理：
1. 齿轮之间通过齿间啮合产生传动关系，其中一个齿轮称为驱动齿轮，另一个齿轮称为从动齿轮。
2. 当驱动齿轮转动时，齿轮的齿将从动齿轮的齿牙推动，使从动齿轮一起转动。
3. 齿轮大小不同会产生不同的转动速度和转矩比例。
特点：
1. 高传动效率：齿轮机构由于齿间啮合的特性，传动效率较高，通常可以达到95%以上。
2. 稳定的传动比：齿轮机构具有固定的传动比，可以准确地传递动力和运动。
3. 半径间隙传动：齿轮机构是通过齿间啮合进行传动，相对于其他摩擦传动方式，如皮带传动或链条传动，其传动性能更为稳定可靠。
4. 不可逆转性：常见的齿轮机构是通过大齿轮驱动小齿轮，所以在实际应用中很难出现从动齿轮推动驱动齿轮转动的情况，具有一定的不可逆性。
5. 较大的体积和重量：齿轮机构由于齿轮本身的特点，需要一定的空间和材料来实现传动，所以相对来说有一定的体积和重量。
总的来说，齿轮机构具有高效率、稳定的传动比和靠谱的传动性能，在机械传动
领域中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1齿轮传动机构的特点及分类
齿轮传动机构的特点：
a.齿轮机构是现代机械中应用最广泛的传动机构，用于传递空间任意两轴或多轴之间的运动和动力。
b.齿轮传动主要优点：传动效率高，结构紧凑，工作可靠、寿命长，传动比准确。
c.齿轮机构主要缺点：制造及安装精度要求高，价格较贵，不宜用于两轴间距离较大的场合。
直 齿
斜 齿
曲线齿
交错轴齿轮传动机构
斜 齿
蜗杆蜗轮
准双曲面
齿轮
2传动的基本要求：
在齿轮传动机构的研究、设计和生产中，一般要满足以下两个基本要求：
1.传动平稳--在传动中保持瞬时传动比不变，冲击、振动及噪音尽量小。
2.承载能力大--在尺寸小、重量轻的前提下，要求轮齿的强度高、耐磨性好及寿命长。
齿轮传动机构的分类
按轴的相对位置
平行轴齿轮传动机构①
相交轴齿轮传动机构、交错轴齿轮传动机构②
按齿线相对齿轮体母线相对位置
直齿、斜齿、人字齿、曲线齿
按齿廓曲线
渐开线齿、摆线齿、圆弧齿
按齿轮传动机构的工作条件
闭式传动、开式传动、半开式传动③
按齿面硬度
软齿面（≤350HB）、硬齿面（>350HB）
说明：
①平行轴齿轮传动机构又称为平面齿轮传动机构.
②相交轴齿轮传动机构和交错轴齿轮传动机构统称为空间齿轮传动机构.
③闭式传动的齿轮封闭在箱体内，润滑良好；开式传动的齿轮是完全外露的，不能保证良好润滑；半开式传动的齿轮浸在油池内，装有防护罩，不封闭。
平行轴齿轮传动机构
（圆柱齿轮传动机构）
直 齿
斜 齿曲 齿人字齿源自齿轮齿条内齿轮相交轴齿轮传动机构
（圆锥齿轮传动机构）
