正极材料材料制备
锂离子电池正极材料LiFePO4的制备与改性
粒度分布不均
合成过程中，往往会出现粒度分 布不均的问题，这会影响电池的 电化学性能。解决方案：通过控 制合成条件，如溶液浓度、反应 时间等，来改善粒度分布。
纯度低
合成过程中，可能会混入杂质， 影响LiFePO4的性能。解决方案 ：通过改进合成工艺，提高合成 纯度，减少杂质含量。
改性过程中的挑战与解决方案
锂离子电池正极材料LiFePO4的制 备与改性
汇报人： 日期:
目录
• LiFePO4材料简介 • LiFePO4的制备方法 • LiFePO4的改性研究 • LiFePO4的电化学性能 • LiFePO4的制备与改性的挑战与
解决方案 • 前瞻性研究与未来发展方向
01
LiFePO4材料简介
LiFePO4的结构与性质
热解法
原理
优点
应用
热解法是一种通过高温热处理 前驱体得到目标材料的方法。 在热解过程中，前驱体发生热 分解并脱去部分或全部有机物 ，最终得到LiFePO4正极材料 。
热解法具有工艺简单、制备周 期短、产量大等优点。
热解法适用于大规模工业化生 产，也是目前商业化生产 LiFePO4正极材料的主要方法 之一。
LiFePO4晶体结构属于橄榄石型结构，由Li、Fe、P、O元素组成，具有较低的密度、良好的电导性、热稳定性以及优良的锂 离子迁移性能。
LiFePO4材料中，每个Li+可以迁移到材料表面，形成锂离子嵌入和脱出的通道，使得Li+在充放电过程中能够快速地嵌入和 脱出。
LiFePO4在锂离子电池中的应用
锂离子扩散系数测量
通常使用电化学石英晶体微天平(EQCM)或光谱学方法测 量锂离子在电极材料中的扩散系数。这些测量可以提供 关于锂离子在电极材料中扩散行为的重要信息。
锂电池极片生产流程

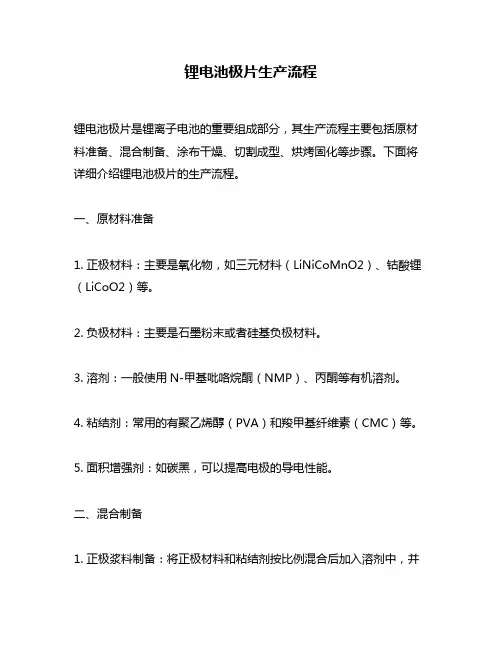

锂电池极片生产流程锂电池极片是锂离子电池的重要组成部分，其生产流程主要包括原材料准备、混合制备、涂布干燥、切割成型、烘烤固化等步骤。
下面将详细介绍锂电池极片的生产流程。
一、原材料准备1. 正极材料：主要是氧化物，如三元材料（LiNiCoMnO2）、钴酸锂（LiCoO2）等。
2. 负极材料：主要是石墨粉末或者硅基负极材料。
3. 溶剂：一般使用N-甲基吡咯烷酮（NMP）、丙酮等有机溶剂。
4. 粘结剂：常用的有聚乙烯醇（PVA）和羧甲基纤维素（CMC）等。
5. 面积增强剂：如碳黑，可以提高电极的导电性能。
二、混合制备1. 正极浆料制备：将正极材料和粘结剂按比例混合后加入溶剂中，并在高速搅拌器中进行搅拌，形成均匀的浆料。
2. 负极浆料制备：将石墨粉末或硅基负极材料和粘结剂按比例混合后加入溶剂中，并在高速搅拌器中进行搅拌，形成均匀的浆料。
三、涂布干燥1. 正极涂布：将正极浆料涂布在铜箔上，并通过滚筒压平，形成均匀的正极薄膜。
然后将其送入烘箱中进行干燥，使其完全固化。
2. 负极涂布：将负极浆料涂布在铝箔上，并通过滚筒压平，形成均匀的负极薄膜。
然后将其送入烘箱中进行干燥，使其完全固化。
四、切割成型1. 正负极切割：将正负极箔片分别切割成指定大小的电池片。
2. 电池片堆叠：将正负电池片交替堆叠放置，并通过机械压力或者超声波焊接等方法连接起来，形成单个电芯。
五、烘烤固化1. 电芯烘烤：将电芯放入烘箱中进行高温固化，使其内部结构更加牢固。
2. 电芯成型：将经过烘烤固化的电芯进行成型，使其外形更加规整。
六、包装检测1. 电芯包装：将成型后的电芯进行包装，一般使用铝塑膜或者聚酰亚胺膜等材料进行封装。
2. 电芯检测：对封装好的电芯进行性能测试，如容量、内阻、循环寿命等指标的测试。
只有通过了严格的检测才能出厂销售。
以上就是锂电池极片生产流程的详细介绍。
在实际生产中，还需要注意原材料的选择和配比、涂布速度和温度控制等细节问题，以确保生产出高品质的锂电池极片。
正极材料制备原理
正极材料制备原理
正极材料是锂离子电池中的关键部分，其制备原理可以总结为以下几点：
1.选择合适的材料：正极材料应具备较高的放电容量和电化学
稳定性。
常用的材料包括钴酸锂(LiCoO2)、锰酸锂(LiMn2O4)、三元材料(LiNiCoMnO2)等。
2.原料处理：选取合适的原料进行处理，如粉末研磨、高温煅
烧等。
这些处理过程有助于提高材料的结晶度、颗粒尺寸和电化学性能。
3.添加导电剂：为了提高正极材料的导电性能和电化学反应速率，通常需要添加导电剂，如碳黑、导电碳等。
导电剂可以提高正极材料的电子传导性，加快电化学反应速率。
4.添加粘结剂：粘结剂可以将正极材料与电极支撑体牢固地粘
结在一起。
常用的粘结剂有聚乙烯醇(PVA)、聚丙烯酸(PAA)等。
5.制备电极片：将处理后的正极材料、导电剂、粘结剂混合均
匀后，涂布在铝箔或铜箔等电极支撑体上，并在一定的温度和压力下进行压实，形成电极片。
6.涂覆电解液：制备好的电极片需要涂覆电解液，以提供离子
传输的通道。
常用的电解液包括含有锂盐和有机溶剂的液体。
7.组装电池：将正极材料涂覆的电极片与负极材料涂覆的电极片以及分隔膜相互叠压，并在合适的封装中组装成电池。
总之，正极材料的制备原理是通过选取合适的材料，进行原料处理和添加导电剂、粘结剂等辅助物质，制备电极片并涂覆电解液，最后组装成电池。
这样可以获得具有高能量密度、长循环寿命和良好安全性能的锂离子电池。
钒酸锂正极材料的制备及性能研究
钒酸锂正极材料的制备及性能研究近年来，新能源电池技术的发展突飞猛进，其中锂离子电池作为最具潜力的新型电池，在能源储存领域发挥着重要的作用。
而作为锂离子电池正极材料的钒酸锂，由于其高电压、大能量密度和长循环寿命等优良特性，备受科研工作者的重视。
本文将介绍钒酸锂正极材料制备及性能研究方面的相关研究进展。
一、钒酸锂的制备方法钒酸锂制备方法的研究已经有了相当深入的发展，目前主要有以下几种方法：1.常规固相法：将Li2CO3、V2O5或VO2等原料粉末进行机械混合，并在高温氧化条件下烧结得到锂离子导电性能良好的钒酸锂材料。
2.羟基化-沉淀法：通过溶液反应，使用V2O5或VO2等原料和LiOH反应，生成钒酸锂的沉淀物，最后进行干燥和烧结处理。
3.水热法：将钒酸锂原料加入到水热反应体系中，通过加热和混合反应，可以得到高纯度的钒酸锂粉末材料。
4.溶胶-凝胶法：该法是将钒酸锂前体悬胶浸渍在碱性水溶液中，经过干燥、烧结，最终获得高纯度、均匀性好的钒酸锂材料。
根据现代分析技术的研究，以上方法均可制备出极品钒酸锂粉末，其中溶胶-凝胶法的制备效果最好，能够得到的钒酸锂粉末的晶粒度更细，比表面积更大。
二、钒酸锂正极材料的性能研究1.电化学性能钒酸锂具有独特的晶体结构和电化学性能，其作为锂离子电池正极材料的能力被广泛研究。
实验研究表明，钒酸锂在充放电过程中具有良好的电化学循环性能，能够实现高达99.8%以上的电压效率，并保持循环稳定性。
此外，钒酸锂的比能量和比功率也相对较高，可满足锂离子电池在高能量、高功率应用领域的需要。
2.物化性能钒酸锂晶体材料的晶体结构独特，具有特殊的草酸结构。
因此，通过将其制成的粉末材料，晶粒度越大、比表面积越小，其发生的表面化学反应也就越少。
另外，钒酸锂的热稳定性也不错，通常在500摄氏度左右才会出现分解，而其热容量和热导率也相对较低，可以有效降低锂离子电池的温升。
三、钒酸锂正极材料的未来研究方向尽管钒酸锂正极材料已经获得了不错的研究成果和应用效果，但是其表现出的能量密度还不够高，同时当前钒酸锂的合成方法并不具有永续性和环境友好性等问题仍存在。
锂电正极材料的生产工艺
锂电正极材料的生产工艺锂电池作为一种高能量密度、长寿命、环保的电池，广泛应用于电动车、移动通信、储能等领域。
而锂电池正极材料作为锂电池的核心部分，其生产工艺直接影响着锂电池的性能和成本。
锂电池正极材料主要包括钴酸锂、锰酸锂、三元材料等。
其中，钴酸锂是目前应用最广泛的正极材料，其生产工艺主要包括原料处理、混合、烧结、研磨、成型等环节。
首先是原料处理。
钴酸锂的原料主要是氢氧化钴和碳酸锂，其中氢氧化钴是通过钴矿石的煅烧和浸出得到的。
而碳酸锂则是通过碳酸钠与硫酸钾反应得到的。
原料处理主要是对原料进行粉碎、筛分、烘干等处理，以保证原料的均匀性和纯度。
接下来是混合。
在混合过程中，需要将氢氧化钴和碳酸锂按一定的比例混合，并加入一定量的导电剂和粘结剂。
导电剂主要是为了提高正极材料的导电性能，常用的导电剂有石墨、碳黑等。
而粘结剂则是为了增加正极材料的机械强度，常用的粘结剂有聚合物、聚丙烯酸酯等。
混合过程需要使用球磨机等设备进行搅拌和研磨，以确保混合均匀。
然后是烧结。
烧结是将混合后的材料在高温条件下进行热处理，使其形成结晶相，并提高材料的结构稳定性和电化学性能。
烧结温度通常在800~1000℃之间，烧结时间根据具体要求而定。
烧结过程需要通过控制温度、气氛和时间等参数来实现材料的烧结。
烧结后的材料经过研磨处理，以获得所需的颗粒大小和粒度分布。
研磨过程通常使用球磨机等设备，通过研磨介质的撞击和摩擦作用，使材料颗粒逐渐细化和均匀分布。
最后是成型。
成型过程是将研磨后的材料进行压制，以得到所需形状和尺寸的正极材料。
常用的成型方法有干法压片和湿法涂覆等。
干法压片是将材料粉末放入模具中，经过一定的压力和时间压制成型。
湿法涂覆则是将材料悬浮液涂覆在导电基底上，经过干燥和烘烤等处理，形成薄膜状的正极材料。
以上就是锂电池正极材料的生产工艺。
通过原料处理、混合、烧结、研磨、成型等环节的处理，可以得到性能优良、结构稳定的锂电池正极材料。
随着科技的发展和需求的增加，锂电池正极材料的生产工艺也在不断改进和创新，以提高锂电池的性能和降低成本。
三元正极材料生产工艺流程
三元正极材料生产工艺流程三元正极材料是锂离子电池的重要组成部分，其生产工艺流程包括原料准备、制粉、混合、成型、烘干、烧结和涂敷等步骤。
1. 原料准备生产三元正极材料的原料主要包括钴、镍和锂等元素，通常采用氢氧化物和硝酸盐等化学物质作为原料。
在此步骤中，需要对原料进行检验分析，确保其符合生产标准，避免杂质和污染。
2. 制粉原材料经过研磨、筛分等工艺制得合适粒径的粉末，为后续混合、成型、烧结等工艺提供条件。
制粉质量的好坏直接影响到产品性能和成本。
3. 混合根据生产配方和材料性质，将各种原料按一定比例混合，使用高速机械或气流混合机将颗粒均匀混合，确保成品的均一性和稳定性。
4. 成型混合好的材料经过成型工艺，即将其压缩为特定厚度和形状。
压片机械可以压制出不同形状的片状、筒状或其他形状的正极材料，为后续烧结和涂敷提供合适的形状。
5. 烘干成型的三元正极材料需要进行烘干工艺，将其置于高温下，以便使水分挥发并形成一个稳定的骨架结构。
此步骤还能促进材料的结晶和减少其内部应力。
6. 烧结将烘干后的正极材料置于高温炉中，在氧气气氛下烧结，使其内部晶格发生改变，形成稳定的结构和获得特定的性能。
烧结温度和时长等条件的控制决定了产品的质量和性能。
7. 涂敷在电池制造的最后步骤中，采用混合工艺将正极材料涂敷到铝箔或其他导电聚合物上，形成具有特定性能的三元正极电极。
涂敷的厚度、温度和速度等参数的控制对产品的性能、寿命和安全性具有至关重要的影响。
上述生产流程中，每一个步骤都至关重要，各环节间也相互影响，唯有通过严格的工艺、质量控制和技术创新，不断提高产品质量和性能，才能满足锂离子电池在储能、电动汽车、移动电源等领域的不断发展需求。
高镍三元正极材料的制备及其电化学性能
高镍三元正极材料的制备及其电化学性能张桂芳，白玉然，孙雨，时志强（天津工业大学材料科学与工程学院，天津300387）摘要：为开发更高效和简易的动力电池正极材料的制备工艺，以可溶性金属盐为原料，采用喷雾干燥法制备出过渡金属醋酸盐前驱体（n （Ni ）颐n （Co ）颐n （Mn ）=8颐1颐1，摩尔比），再通过优化煅烧工艺制备高镍三元正极材料LiNi 0.8Co 0.1Mn 0.1O 2（NCM811）。
通过热重分析（TG ）探求前驱体在煅烧过程中的物理化学变化；通过扫描电镜（SEM ）与X 射线衍射（XRD ）表征前驱体与煅烧产物的形貌与晶体结构；通过恒流充放电、倍率性能及循环伏安法测试研究材料的储锂性能。
结果表明：800益煅烧时间6h 后的正极材料形貌良好，Li +/Ni 2+混排程度低；煅烧时间6h 制备的NCM811材料在充放电过程中有较高的库伦效率；经过300次充放电循环后，容量保持率为83%，具有出色的电化学性能。
因此，喷雾干燥法可作为高效制备三元正极材料前驱体的工艺路线。
关键词：锂离子电池；高镍三元正极材料；喷雾干燥法；电化学性能中图分类号TM912.9文献标志码：A 文章编号：员远苑员原园圆源载（圆园2猿）园4原园园51原06Preparation of high nickel ternary cathode material and its electrochemicalperformanceZHANG Guifang ，BAI Yuran ，SUN Yu ，SHI Zhiqiang（School of Material Science and Engineering ，Tiangong University ，Tianjin 300387，China ）Abstract ：In order to develop a more efficient and simple preparation process for postive electrode materials of powerbatteries袁the transition metal acetate precursors 渊n 渊Ni冤颐n 渊Co冤颐n 渊Mn冤=8颐1颐1袁molar ratio冤were prepared by spray drying method using soluble metal salts as raw materials.The high nickel ternary cathode material LiNi 0.8Co 0.1Mn 0.1O 2渊NCM811冤was prepared by the optimizing calcining process.TG was used to investigate the physicochemical changes of precursors during calcination曰the morphology and crystal structure of the precursor and calcined product were characterized by SEM and XRD曰the lithium storage performance was tested by constant current charge discharge method袁rate method and cyclic voltammetry.The results show that the cathode material calcined at 800益for 6h has good morphology and low Li +/Ni 2+mixing degree曰the capacity retentionrate is over 83%after 300charge discharge cycles袁which has excellent electrochemical performance.The spraydrying method provides an efficient preparation process for the ternary cathode materials.Key words ：lithium ion battery曰high nickel ternary cathode materials曰spray drying method曰electrochemical performance随着电动汽车产业的迅速发展，锂离子电池的能量密度成为提高电动汽车综合续航里程的关键问题，其中，正极材料在锂电池中起着至关重要的作用，占整个电池系统总成本的40%左右[1-2]。
钠离子电池正极材料制备
钠离子电池正极材料制备好啦，今天咱们聊聊钠离子电池的正极材料制备。
这可是一件很有趣的事情，尤其是当你知道钠离子电池在未来能大展拳脚时，心里那种期待感真是难以言表。
先来个大概念，钠离子电池就像是锂离子电池的“兄弟”，但它更亲民，因为钠元素在地球上可多了，简直是随处可见。
说实话，想象一下，你在超市里随便抓一把盐，那可都是钠呀，咱们生活中到处都有它，这下子就好办多了。
说到正极材料，咱们不得不提一提这个“材料”二字。
正极材料就像是电池里的“明星”，决定了电池的性能。
你要想，要是这个材料不行，电池怎么能飞起来呢？常见的正极材料有层状氧化物、聚阴离子化合物和一些有机材料。
尤其是层状氧化物，听起来就特别高大上。
它们的层层叠叠，有点像是人类的图书馆，每一层都藏着宝贵的知识。
正极材料的选择可不是随便的，这关系到能量密度、循环寿命等等，搞不好就得“功亏一篑”。
咱们再聊聊制备过程，听起来有点复杂，不过其实没那么可怕。
咱得选好原料，常用的有钠源，比如碳酸钠、氢氧化钠等等，选对了，后面的事情就好办多了。
然后是配料，把这些原料按一定比例混合在一起，这可是一门艺术，得讲究个“火候”。
就像做菜，调味品放多了可就完了，这里也是如此。
接下来就是真正的“火力全开”阶段，得把这些原料放进高温炉里，进行烧结。
这就像是在给材料一个大“洗礼”，在高温的环境下，它们会发生一系列化学反应，最终形成理想的正极材料。
要是你在这个过程中加点风趣，或许能给它们加点“灵气”，哈哈。
然后，冷却下来之后，就得进行破碎、筛分，确保每一颗颗粒都是适合的大小，太大了不行，太小了也不行，得刚刚好，真是个“考究”的活儿。
有趣的是，制备好的正极材料还得经过电化学测试。
这个环节就像给电池打分，看它能不能在实际应用中跑得快。
你要是测试得分不够高，回炉重做也是有可能的。
不过，别担心，很多时候，经过几次调试，材料就能发挥出它的最佳性能。
就像人一样，磨合期过了之后，能力逐渐显现，真是让人刮目相看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水热法制备金属氧化物表面改
性正极材料
研究意义:
目前许多正极材料都存在一些主要缺点，如钴酸锂的高成本与有限可逆比容量、锰酸锂的高温循环与储存性能差、镍钴锰酸锂三元材料的低压实密度、磷酸铁锂存在电子传导率低，锂离子传导率低等。
•电解液会有缓慢分解的现象，并且在高电压下的正极材料具有较强的氧化性，加速了电解液的分解，会产生一些有害的副产物；同时电解液还会浸蚀正极材料，这样电解液与正极材料相互作用会导致电池的自放电增大，循环性能变差，也影响到电池的安全性能。
为了克服正极材料与电解液的相互作用，通常是采用表面包覆的方法避免正极材料和电解液的直接接触。
•研究内容:本实验利用水热法制备氧化锌表面修饰正极材料
•实验原理：
锌盐溶液与NaOH 溶液混合，初期产生大量白色絮状物；振荡搅拌后白色絮状物迅速溶解，变为白色透明溶液。
随着反应在水
热条件下进行生长基之间发生氧桥键
合作用，以及阴离子基团的质子化反应形成ZnO 晶核。
↓−−−−→−−−−→−+-
ZnO OH Zn NaOH NO Zn 水热反应过程
搅拌反应2423)()(-24)(OH Zn
•实验步骤：
1）称量：2）溶解：将与分别置于两只小烧杯中，搅拌使溶解。
3）混合：将缓慢地加入到盛有
溶液烧杯中，搅拌至溶液澄清，用pH 试纸测其pH 值为14。
4）反应：将加入到高压釜的内衬中，将混合液注入到其中，搅拌，将磁子放入内衬中，将高压釜放在150℃油浴中，并开启搅拌开关，反应1h 。
2
2232,4,6)(3.0gLiCoO gNaOH O H NO gZn 2
3)(NO Zn NaOH 23)(NO Zn 2LiCoO NaOH
5）冷却:将高压釜取出置于冷却水中冷却。
6）抽滤：待高压釜冷却后，拧开高压釜，进行抽滤，至最后滴下的滤液pH为7。
7）干燥：将抽滤后固样置于70℃烘箱中烘干。
8）研磨
9）煅烧：将研磨后样品置于坩埚中放在马
弗炉中煅烧2h。
10)称量:待固样冷却后，称量，取样约0.3g，按固样：乙炔黑：PVDF为90:5:5，称取乙
炔黑，与固样同放在研钵中，研磨30min，
与PVDF放入小称量瓶中，搅拌40min。
11）涂膜
12）烘干
13）打孔，称量
14）真空干燥
15）装电池
16）测试电池性能
电池性能
电池放电比容量较理论值较小，其中原料放电比容量也较小。
分析：
①涂膜材料脱落；
②称量时误差(系统误差）；
③原料的问题。
•小结：
实验按正极材料3%包覆ZnO ，实验前需用高压釜不需油浴计算氧化锌的产率计算方法(以150℃条件为例）
ZnO
Zn OH O H ZnO OH Zn OH Zn OH Zn ~2)
()
(42224242+----+++==+
已知实验称取 2.9481g,所得ZnO 0.3925g
O H NO Zn 2236)(⋅%9.48%100m m y g 8027.08149
.2979481.2=⨯==⨯=理
实际理产率m
•遇到问题：开始时是所得氧化锌是绿色的查阅资料，可能是反应时氧缺陷导致对可见光的吸收所引起的；进而过量NaOH 与Zn(NO ）2反应通过超声处理，但发现所得溶液并不澄清（NaOH 浓度特别浓时澄清)。
实验分析缓慢向NaOH 中加Zn(NO ）2同时搅拌，溶液澄清，无需超声。
下一阶段计划：
降低反应温度，缩短反应时间，对正极材料进行包覆，比较电池性能。
选用不同的正极材料进行包覆比较。
