泥浆性能的测试方法
泥浆性能检测方法
泥浆性能检测方法泥浆性能检测是指通过实验室测试和分析来评估泥浆的物理、化学和流变性能，以确保泥浆在钻井过程中的稳定性和可靠性。
常用的泥浆性能检测方法主要包括物理性能测试、化学性能测试和流变性能测试。
一、物理性能测试1. 密度测试：泥浆密度是指单位体积泥浆的质量，是评估泥浆稳定性和压力控制能力的关键参数。
常用方法包括气浮法、密度计法和液晶显示屏法。
2. 堆积密度测试：泥浆的堆积密度是指泥浆在静止状态下的密度，用于评估泥浆对井壁的稳定性。
常用方法包括筛分法和容积法。
3. 粘度测试：粘度是指流体流动阻力的一种度量，对于泥浆的钻进、悬浮和抗沉降能力有重要影响。
常用方法包括旋转式和摆动式粘度计测试。
4. 滤失性测试：滤失性是指泥浆在渗透过滤器或岩心中的失水量。
常用方法包括低渗透压法、压汞法和非渗透计时法。
二、化学性能测试1. pH值测试：pH值是指泥浆溶液酸碱程度的度量，影响泥浆中酸碱敏感物质的溶解性和钻井液性能的稳定性。
常用方法包括玻璃电极测试和光电极测试。
2. 硬度测试：泥浆中的硬度是指较大溶解浓度下所测得的二价阳离子离子浓度，常用来评估泥浆中含盐量的指标。
常用方法包括荧光法和离子选择电极法。
3. 粘结性测试：泥浆的粘结性用于表示泥浆中颗粒粒子间结合的强度，对泥浆的钻井液性能和防止井壁塌陷起重要作用。
常用方法包括人工状況方法和化学状况方法。
4. 渗滤性测试：泥浆中的渗滤性是指泥浆中颗粒粒子在环境温度下运动的能力，对泥浆的过滤性和结构稳定性有重要影响。
常用方法包括CET测定法和压差法。
三、流变性能测试1. 旋转流变测试：旋转流变仪可测定泥浆的剪切应力、剪切速率和剪切粘度等流变参数。
常用方法包括剪切率扫描、剪切应力扫描和剪切速率扫描。
2. 静态流变测试：静态流变指泥浆在静止状态下的流变性质，包括泥浆的弹性、塑性和黏弹性等。
常用方法包括压缩模量测试、剪切模量测试和动形模量测试。
3. 动态流变测试：动态流变是指泥浆在振动条件下的流变性能，常用于评估泥浆的抗震性和泥浆的布特豪德数。
固井泥浆性能测试报告
固井泥浆性能测试报告1. 测试目的：本次固井泥浆性能测试的目的是评估泥浆在固井过程中的各项性能指标，包括密度、粘度、滤失量和pH值等。
2. 测试方法：为了准确评估泥浆的性能，我们采用了以下测试方法：- 密度测试：使用密度计测量固井泥浆的密度，以确定密度是否符合预期要求。
- 粘度测试：通过旋转式粘度计测量泥浆的粘度，以评估泥浆的流变性能。
- 滤失量测试：使用API滤失量仪测量泥浆在规定时间内的滤失量，以考察泥浆的滤失控制能力。
- pH值测试：使用酸碱度计测量泥浆的pH值，以判断其酸碱性。
3. 实验装置和药剂：本次实验使用了以下装置和药剂：- 实验装置：密度计、旋转式粘度计、API滤失量仪、酸碱度计。
- 药剂：固井泥浆、标准溶液（用于校准仪器）。
4. 实验操作：按照以下步骤进行实验操作：1) 使用密度计按照标准操作方法测量固井泥浆的密度。
2) 使用旋转式粘度计按照标准操作方法测量泥浆的粘度。
3) 使用API滤失量仪按照规定操作方法测量泥浆的滤失量。
4) 使用酸碱度计按照标准操作方法测量泥浆的pH值。
5. 实验结果：根据上述实验操作，我们得到了以下结果：- 密度：固井泥浆密度为X g/cm³，符合预期要求。
- 粘度：泥浆的初始粘度为X cp，流动性良好。
- 滤失量：泥浆滤失量为X ml，表明泥浆在一定时间内的滤失控制能力较好。
- pH值：泥浆的pH值为X，符合酸碱性要求。
6. 结论：根据以上结果，我们得出以下结论：本次固井泥浆性能测试显示，该泥浆具有符合要求的密度、粘度、滤失控制能力和酸碱性，适合用于固井过程。
钻孔灌注桩试验泥浆指标试验
钻孔灌注桩试验泥浆指标试验钻孔灌注桩是一种常用的地基处理方法，通常在土层较深或地质条件较差的区域使用。
而试验泥浆指标是评估钻孔灌注桩施工质量的重要指标之一。
本文将介绍钻孔灌注桩试验泥浆指标试验的目的、方法和结果分析。
一、试验目的钻孔灌注桩试验泥浆指标试验的目的是评估泥浆的性能和适用性，确保泥浆在灌注桩施工过程中的稳定性和可靠性。
通过该试验，可以确定泥浆的相关物理化学指标，包括密度、流动性、黏度和含水量等，以指导灌注桩施工过程中泥浆的调配和使用。
二、试验方法1. 泥浆密度测试泥浆密度是指泥浆在单位体积内所含固体物质的质量。
密度的控制对于灌注桩施工至关重要，可以通过密度测试来确定是否达到设计要求。
常用的密度测试方法包括依靠一个密度计和称量器进行测量，将一定体积的泥浆称重，得到泥浆密度的结果。
2. 泥浆流动性测试泥浆的流动性是指泥浆的流动能力和流动性能，它直接影响到施工过程的稳定性和效率。
常用的测试方法包括塑限试验和液限试验。
塑限试验通过挤压泥浆来测量其流动性，液限试验通过判断泥浆流动性的临界点来评估其可塑性。
3. 泥浆黏度测试泥浆的黏度是指泥浆流动时的阻力大小，也是评估泥浆流动性能的重要指标。
常用的测试方法包括使用比例粘度仪来测量泥浆的黏度。
该仪器可以在不同剪切速率下测量泥浆的黏度，并得出相应的黏度-剪切速率曲线。
4. 泥浆含水量测试泥浆含水量是指泥浆中含有的水的百分比。
泥浆含水量的控制对于灌注桩施工过程和桩的质量都非常重要。
常用的测试方法包括通过重量差法和烘干法来测量泥浆中的水分含量。
三、试验结果分析。
泥浆性能检验报告
泥浆性能检验报告1. 引言本文为泥浆性能检验报告，旨在对泥浆的性能进行评估和分析。
泥浆是一种常用的工程材料，在土壤工程、建筑工程和地质勘探等领域起着重要作用。
为确保工程质量和安全性，对泥浆的性能进行检验是必不可少的环节。
2. 实验目的本次实验的主要目的是对泥浆的性能进行全面的检验，包括流变性能、稳定性能和过滤性能等方面。
3. 实验步骤3.1 泥浆样品的制备首先，从工程现场采集泥浆样品，并进行必要的预处理工作，如除杂、搅拌等。
3.2 流变性能测试使用旋转粘度计等设备，对泥浆样品进行流变性能测试。
通过测量泥浆的黏度、剪切力等参数，来评估其流变性能。
3.3 稳定性能测试利用离心机等设备，对泥浆样品进行稳定性能测试。
通过模拟实际工程条件下的离心力作用，评估泥浆在不同条件下的稳定性能。
3.4 过滤性能测试采用过滤器等设备，对泥浆样品进行过滤性能测试。
通过测量泥浆在一定时间内的过滤液量和过滤介质的渗透性，来评估泥浆的过滤性能。
3.5 数据分析和结果根据实验数据，对泥浆的性能进行分析和总结。
并与相关标准或规范进行对比，评估泥浆的性能是否符合要求。
4. 实验结果经过上述实验步骤，我们得到了如下实验结果：•流变性能：泥浆的黏度为X，剪切力为Y，满足工程要求。
•稳定性能：泥浆在离心力为X的条件下，无沉降现象，稳定性良好。
•过滤性能：泥浆在经过X小时的过滤测试中，过滤液量为Y，滤饼湿度为Z，满足规范要求。
5. 结论根据实验结果分析，我们可以得出以下结论：泥浆的流变性能、稳定性能和过滤性能均符合相关标准和规范要求。
因此，该泥浆可以满足工程使用的需要。
6. 建议为进一步提升泥浆的性能，我们提出以下建议：•加强对泥浆样品的质量控制工作，确保样品的准确性和代表性。
•定期检验泥浆的性能，及时发现问题并采取相应的改进措施。
•根据实际工程需求，调整泥浆的配比和处理方式，以获得更好的性能。
7. 参考文献[1] 张三, 李四. 泥浆性能检验与评价. 土木工程学报, 20XX, XX(X): XX-XX.8. 致谢感谢实验室提供设备和技术支持，以及所有参与实验和撰写报告的人员的辛勤工作和付出。
泥浆性能及其测试方法
泥浆性能及其测试方法泥浆的性能是泥浆的组成以及其各组分间相互物理化学作用的宏观反映.泥浆的主要性能有泥浆的比重和固相含量、泥浆的流变特性（粘度和切力）、泥浆的滤失性能（泥浆的失水量和泥饼厚度）、以及泥浆的含砂量、润滑性、胶体率和 pH 值等。
一、比重、固相含量与含砂量泥浆的比重是指泥浆的重量与同体积水的重量之比。
泥浆比重的大小主要取决于泥浆中固相的重量(造浆粘土重量和钻屑重量)。
泥浆的含砂量指泥浆中砂粒占的重量或体积百分数。
1. 地层压力的控制钻井中防止漏失，涌水和维持孔壁的稳定，重要的一点是要维持钻孔—地层间的物理力平衡。
而孔内静液柱压力的大小决定于孔内液柱的单位重量或比重以及垂直深度，即：（ 4-6 ）式中P s——静液柱压力， N ；γ——单位体积的重量或比重， Kg/m 3 ；H——液柱垂直高度， m 。
若把每单位高度（或深度）增加的压力值叫压力梯度。
用G s表示静液压力梯度，则：（ 4-7 ）因此静液柱压力梯度Gs决定于泥浆的比重，可以调节泥浆的比重使Gs与地层压力梯度Gp相适应以求得钻孔—地层间的物理力的平衡。
2. 对钻速的影响近年来进行的泥浆比重、固相含量对钻速影响的研究得出如下的结论：（1）随着泥浆比重的增加，钻速下降，特别是泥浆比重大于1.06~1.08时，钻速下降尤为明显。
（2）泥浆的比重相同，固相含量愈高则钻速愈低。
由此泥浆比重相同时，加重泥浆的钻速要比普通泥浆高，因为加重泥浆的固相含量低。
（3）泥浆的比重和固相含量相同，但固相的分散度不同，则固相颗粒分散得愈细的泥浆钻速愈低。
由此，不分散体系的泥浆其钻速要比分散体系的泥浆高，如图4-9所示。
甚至有些研究者得出小于1μm 的颗粒对钻速的影响比大于1μm颗粒的影响大12倍。
因此，为提高钻进效率，不仅应降低泥浆的比重和固相含量，而且应降低固相的分散度，即应采用不分散低固相泥浆。
3. 含砂量的影响泥浆中的无用固相（主要为岩屑）含量会给钻进造成很大的危害。
泥浆性能的测定方法

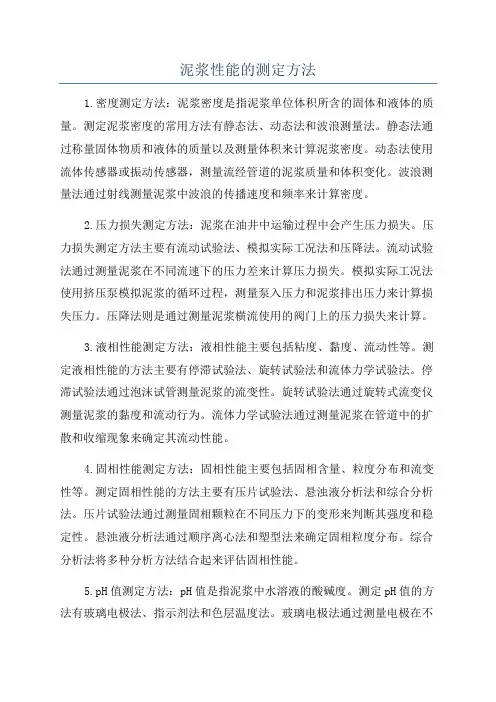

泥浆性能的测定方法1.密度测定方法：泥浆密度是指泥浆单位体积所含的固体和液体的质量。
测定泥浆密度的常用方法有静态法、动态法和波浪测量法。
静态法通过称量固体物质和液体的质量以及测量体积来计算泥浆密度。
动态法使用流体传感器或振动传感器，测量流经管道的泥浆质量和体积变化。
波浪测量法通过射线测量泥浆中波浪的传播速度和频率来计算密度。
2.压力损失测定方法：泥浆在油井中运输过程中会产生压力损失。
压力损失测定方法主要有流动试验法、模拟实际工况法和压降法。
流动试验法通过测量泥浆在不同流速下的压力差来计算压力损失。
模拟实际工况法使用挤压泵模拟泥浆的循环过程，测量泵入压力和泥浆排出压力来计算损失压力。
压降法则是通过测量泥浆横流使用的阀门上的压力损失来计算。
3.液相性能测定方法：液相性能主要包括粘度、黏度、流动性等。
测定液相性能的方法主要有停滞试验法、旋转试验法和流体力学试验法。
停滞试验法通过泡沫试管测量泥浆的流变性。
旋转试验法通过旋转式流变仪测量泥浆的黏度和流动行为。
流体力学试验法通过测量泥浆在管道中的扩散和收缩现象来确定其流动性能。
4.固相性能测定方法：固相性能主要包括固相含量、粒度分布和流变性等。
测定固相性能的方法主要有压片试验法、悬浊液分析法和综合分析法。
压片试验法通过测量固相颗粒在不同压力下的变形来判断其强度和稳定性。
悬浊液分析法通过顺序离心法和塑型法来确定固相粒度分布。
综合分析法将多种分析方法结合起来评估固相性能。
5.pH值测定方法：pH值是指泥浆中水溶液的酸碱度。
测定pH值的方法有玻璃电极法、指示剂法和色层温度法。
玻璃电极法通过测量电极在不同pH值下的电势差来计算pH值。
指示剂法通过观察指示剂颜色的变化来判断pH值。
色层温度法通过测量溶液中酸碱指示剂颜色的变化来计算pH 值。
综上所述，泥浆性能的测定方法主要包括密度、压力损失、液相性能、固相性能和pH值的测定方法。
这些方法可以通过实验室测试来评估泥浆的质量和适用性，为油井钻探作业提供参考。
(完整版)钻孔桩泥浆性能指标试验
泥浆性能指标试验一、泥浆比重试验：1．试验仪器：泥浆比重计2．试验方法：将要测定的泥浆装满泥浆杯，加盖并洗净从小孔溢出的泥浆，再置于支架上，移动游码，使杠杆水平，读出游码左侧的刻度即为泥浆的相对密度。
图-1为国内常用NB-1型泥浆比重计：NB-1型泥浆比重计是一个不等臂的天平，它的杠杆刀口搁在可固定安装在工作台的座子上，杠杆左侧为盛泥浆的杯，容积固定不变，杠杆右侧为有刻度的游码装置，移动游码可在标尺上直接读出泥浆重量。
杠杆的平衡可由杠杆顶部的水平泡指标。
该仪器测试使用前要用清水对仪器进行校正，如读数不在1.0处，可通过增减杠杆右端的金属颗粒来调节。
二、泥浆粘度试验：1．试验仪器：标准漏斗粘度计2．试验方法：用两端开口杯分别量取200mL和500mL的泥浆，用筛网滤去大的砂粒，再将泥浆倒入漏斗，使泥浆从漏斗流出，流满500mL量杯所需的时间即为泥浆的粘度。
（校正方法：漏斗中加满700mL的清水，流出500mL的时间应为15s，如偏差超过±1s，则测定的结果应进行修正。
方法：泥浆粘度=测得的泥浆粘度（s）×15s/测得的清水粘度数（s））三、泥浆的含砂率试验：1．试验仪器：含砂率计2．操作程序：把泥浆充至测管上标有“泥浆”字样的刻线处，加清水至标有“水”的刻线处，堵死管口并摇振。
倾倒该混合物于滤筒中，丢掉已通过滤筛的液体，再加清水于测管中，摇振后再倒入滤筒中。
反复之，直至测管内清洁为止。
用清水冲洗筛网上所得的砂子，剔除残留泥浆。
把漏斗套进滤筒，然后慢慢翻转过来，并把漏斗插入测管内。
用清水把附在筛网上的砂子全部冲入管内。
待砂子沉淀后，读出砂子的百分含量（垂直静置一分钟，记录沉淀物体积的毫升数，即为含砂率）。
将仪器清洗并擦干，收入箱内。
四、钻孔桩泥浆性能正循环泥浆比重1.1～1.3，冲击钻1.2～1.4，反循环1.05～1.15黏度一般16～22s，松散易坍19～28s含砂率<4%五、清孔后泥浆性能指标比重：1.03-1.10，黏度：17-20，含沙量：＜2%，胶体率：＞98%。
水泥浆强度检验记录
水泥浆强度检验记录水泥浆强度检验是指用实验方法来测试水泥浆样品的抗压强度。
这是一个非常重要的指标，因为水泥浆强度的高低直接影响建筑物的质量和安全性。
在本文中，我将详细介绍水泥浆强度检验的步骤、仪器设备、实验记录和数据处理。
水泥浆强度检验的步骤通常分为样品制备、试样装模、压缩实验和数据处理几个过程。
首先，在制备样品的过程中，我们需要准备好所需的材料和设备，包括水泥、砂子、水和试模具。
然后，按照一定的比例将水泥、砂子和水混合均匀，制备成水泥浆样品。
接下来，我们将样品倒入试模具中，并使用手工或机械方法将其压实。
在这个过程中，需要保证样品的密实度，以确保最后得到的试样具有一定的强度。
然后，我们将试样放置在恒温恒湿室中，以保持样品的温度和湿度稳定。
在压缩实验中，我们通过将试样放在压力机上，施加逐渐增加的压力来测试其抗压强度。
在实验过程中，我们需要记录下每次施加的压力和相应的试样变形情况。
一般情况下，我们会在试验完成后进行样品断裂强度的计算。
在数据处理中，我们将根据实验得到的数据进行统计和分析。
通过计算得到的抗压强度值，我们可以得出水泥浆样品的强度情况。
通常情况下，我们将得到的结果与标准强度值进行比较，以评估样品的质量和符合程度。
在实验过程中，我们需要使用一些仪器设备来辅助测试。
例如，我们可以使用压力机来施加压力，使用试模具来制备样品，使用温湿度计来测量试验条件等。
这些仪器设备的使用不仅可以提高实验的准确性，而且可以提高实验效率。
综上所述，水泥浆强度检验是一个非常重要的实验，它可以用来评估水泥浆样品的质量和安全性。
通过正确的实验步骤、仪器设备的使用、数据处理和详细的记录，我们可以得到准确的检测结果，并为建筑工程的设计和施工提供重要的参考数据。
水泥浆强度检验对于确保建筑物的质量和安全性具有重要的意义，值得我们高度重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泥浆性能的测试方法一、实验目的1.了解测定泥浆基本性能所用仪器结构及原理。
2.掌握泥浆性能常用测定仪的使用与操作方法。
二、实验内容1.了解泥浆比重、流变特性（粘度和切力）、滤失性能（失水量和泥饼厚度）、固相含量、含砂量、胶体率、pH值、润滑性等主要性能测定所用仪器的结构。
2.测定上述性能的方法。
三、方法及步骤、（一）1002型比重称1.仪器1002型比重称由泥浆杯1、横梁8、游动砝码6和支架5组成，在横梁上有调重管9和水平泡3，其结构如图1。
图1 泥浆比重称1. 泥浆杯；2.杯盖；3. 水平泡；4.刀架；5.支座；6. 游动砝码；7.挡臂；8. 横梁；9. 调重管2.测定步骤①校正比重称先在泥浆杯中装满清水，盖好杯盖，使多余清水从盖上小孔溢出，擦干泥浆杯周围的水珠，把游码移到刻度1，如水平泡位于中间，则仪器是准确的；如水平泡不在中间，则可在调重管内取出或加入重物来调整。
②倒出清水，擦干，将待测泥浆注入杯中，盖好杯盖，让多余泥浆溢出，擦净泥浆杯周围的泥浆，移动游码使横梁成水平状态（水平泡位于中间）。
游码左侧所示刻度即为泥浆比重。
（二）漏斗粘度计1.ZMN型马式漏斗粘度计①仪器结构ZMN型马式漏斗粘度计由锥体马式漏斗、六孔/cm（16目）滤网和1000ml 量杯组成，如图2。
锥体上口直径152mm，锥体下口直径与导流管直径4.76mm，锥体长度305mm，漏斗总长356mm，筛底以下的漏斗容积1500ml。
②用手握住漏斗呈直立位置，食指堵住导流管出口。
取被测泥浆试样，经滤网注于漏斗锥体内直到泥浆的水平面至达筛网底面止（此刻刚好是1500ml ）。
放开食指，同时启动秒表记时，直到观察标准946ml 量杯刻线时止，记录流出泥浆的秒数，以秒数记录漏斗粘度结果。
③校验马式漏斗使用一段时间后，必须进行必要的校验，其校验方法按使用方法步骤进行。
在21±3℃条件下将清水1500ml 注于漏斗内，若流出946ml （1夸脱）的清水为26±0.5秒，或流出1000ml 的清水为28±0.5秒，即为合格。
2. 苏式野外漏斗粘度计 ① 仪器结构该粘度计由漏斗和量筒组成。
构造如图3。
量筒由隔板分成两部分，大头为500ml ，小头为200ml ，漏斗下端是直径为5mm ，长为100mm 的管子。
图2 马式漏斗粘度计图3 苏式野外漏斗粘度计1. 漏斗；2. 管子；3. 量杯；4.筛网；5.泥浆杯② 测定步骤将漏斗呈垂直，用手握紧并用食指堵住管口。
然后用量筒两端，分别装200ml 和500mlN 泥浆倒入漏斗。
将量筒500ml 一端朝上放在漏斗下面，放开食指，同时启动秒表记时，记录流满500ml 泥浆所需的时间，即为所测泥浆的粘度。
仪器使用前，应用清水进行校正。
该仪器测量清水的粘度为15±0.5秒。
若误差在±1秒以内，可用下式计算泥浆的实际粘度。
实测清水粘度实测泥浆粘度实际粘度⨯=15（三）ZNN 型旋转粘度计ZNN 型旋转粘度计有手摇两速、电动两速和电动六速三种。
主要用于测量泥浆的流变参数。
电动六速旋转粘度计仪器结构如图4所示。
1.仪器结构①动力部分双速同步电机转速750转/分1500转/分电机功率7.5 瓦、15瓦电源220伏±10% 50Hz②变速部分可变六速，转速分别为3 6 100 200 300 600转/分③测量部分扭力弹簧、刻度盘与内外筒组成测量系统。
内筒与轴锥度配合，外筒卡口联接。
④支架部分采用托盘升降被测容器。
2.工作原理液体放置在两个同心圆筒的环隙空间内，电机经过传动装置带动外筒恒速旋转，借助于被测液体的粘滞性作用于内筒一定的转矩，带动与扭力弹簧相连的内筒一个角度。
该转角的大小与液体的粘性成正比，于是液体的粘度测量转换为内筒转角的测量。
3.操作程序A.准备①将仪器与电源相接，启动马达，变更调速杆位置。
检查传动部分运转是否良好，有无晃动与杂音，以及调速机构是否灵活可靠。
②卸下外筒，检查内筒是否上紧，内外筒表面有无杂务，是否清洁。
检查无误后，再将外筒装好。
③按下键钮，以300转/分和600转/分观察外筒的偏摆量，如偏摆量大于0.5mm，则取下外筒，三卡口调换重装。
④检查刻度盘0位，如刻度盘0位不对指针，松开固定螺钉，调0后将螺丝固紧。
B.操作①将刚搅拌好的泥浆倒入样品杯刻度线处（350毫升），立即放置于托盘上，上升托盘使液面至外筒刻度线处。
拧紧手轮，固定托盘。
如用其它样品杯，筒底部与杯底之间不应低于1.3mm 。
② 迅速从高速到低速进行测量，待刻度盘读数稳定后，分别记录各转速下的读数。
③ 测静切力时，应先用600转/分搅拌10秒，静置10秒钟后将变速手把置于3转/分，读出刻度盘上最大读数，即为初切力。
再用600转/分搅拌10秒，静置10分钟后将变速手把置于3转/分，读出刻度盘上最大读数，即为终切力。
④ 试验结束后，关闭电源，松开托盘，移开量杯。
⑤ 轻轻卸下内外筒，清洗内外筒并且擦干，再将内外筒装好。
4. 数据处理① 符号Φ：在给定转速下所测得仪器内筒转角，即仪器刻度盘上读到的格数。
Φ600、Φ300、Φ3代表外筒转600转/分、300转/分、3转/分从仪器刻度盘上读到的格数。
其余依此类推。
② 牛顿流体绝对粘度 300Φ=η（mpa.s ）③ 塑性流体视粘度 30021Φ=A η（mpa.s ） 塑性粘度 300600Φ-Φ=P η （mpa.s ）动切力 )2(511.0)(511.0600300300Φ-Φ=-Φ=p d ητ（pa ）静切力 3511.0Φ⨯=初τ （pa ）3511.0Φ⨯=终τ （pa ）④ 假塑性流体流性指数 300600lg 322.3ΦΦ=n （无因次） 稠度指数 n k 511511.0600Φ⨯= （Pa 秒n ） ⑤ 粘塑性流体 极限高剪粘度 )(195.1211002160021Φ-Φ=∞η 卡森动切力 ])6[(510.1216002110021Φ-Φ=c τ5. 注意事项① 外筒装卸 一手握住外转筒，另一手握住外筒顺时针转动，使外筒的卡口对准外转筒内的销子后取下外筒。
装上外筒时，应使外筒的槽口对准外转筒内的销子后，在逆时针旋转外筒即可，切忌碰撞内筒。
② 内筒装卸 一手紧握内筒轴，一手内旋内筒装卸，切勿弄弯内筒轴。
③长途搬运时一定要卸下内筒，装好外筒，以防止内筒轴被撞弯。
④扭力弹簧刚度的调整不准随意进行。
（四）ZNS型泥浆失水量仪该仪器是将泥浆用惰性气体（二氧化碳、氮气或压缩空气）加压的情况下，测量泥浆的失水量。
当泥浆在0.69Mpa压力的作用下，30分钟内通过截面为45.6±0.5㎝2过滤面渗透出的水量，以毫升表示。
同时，可以测得泥浆失水后泥饼的厚度，以毫米表示。
1.仪器结构ZNS失水量测定仪主要由气源10、减压阀8、放空阀6、泥浆杯4、量筒1、支架等组成，其结构如图5所示。
图5 气压式失水仪原理图1.量杯；2.放水阀；3.过滤板；4.泥浆杯；5.放空阀旋钮；6.放空阀；7.压力表；8.减压阀；9.气瓶；10.气源总体端盖2.测定步骤①先将支架放在平稳的台面上。
②将减压手柄退出，使减压阀处于关死状态，此时无输出，然后关死放空阀。
③装好气瓶并拧紧盖，顺时针旋转减压阀手柄，使压力表指示0.5~0.6Mpa。
④以左手拿住泥浆杯，用食指堵住泥浆杯气接头小孔，倒入被测泥浆，高度以低于密封圈2~3毫米最好，放好密封圈，铺平一张滤纸，拧紧泥浆杯盖，然后将泥浆杯连接在三通接头上，将20毫升量筒放在泥浆杯下面，对准出液孔。
⑤按逆时针方向缓缓旋转放空阀手柄，同时观察压力表指示。
当压力表稍有下降或听见泥浆杯有进气声响时，即停止旋转放空阀手柄，微调减压阀手柄，使压力表指示为0.69Mpa，泥浆杯内保持0.69Mpa的恒定状态，当见到第一滴滤液开始记时，30分钟时取下量筒，退出减压阀手柄，关死减压阀，顺时针旋转放空阀，泥浆杯内余气放出。
取下泥浆杯，打开泥浆杯盖取出滤纸，洗净泥饼上的浮浆，测量泥饼厚度。
⑥冲洗擦干泥浆杯、杯盖、密封圈（凉干或烘干杯盖滤网）。
⑦记录下量筒内失水量。
为缩短时间一般可测7.5分钟失水量成乘以2，必要时即需测30分钟失水量。
（五）ZNG型泥浆固相含量测定仪1.结构和工作原理该仪器根据蒸馏原理，取一定量（20毫升）泥浆，用高温（电加热）将其蒸干，然后固相称重，算出固相成分之重量或体积的百分含量。
仪器主要由蒸馏器1、加热棒2、电线接头3、冷凝器4、量筒5等部分组成（见图6）。
2.操作步骤①拆开蒸馏器，放开泥浆杯，将充分搅拌过的泥浆倒入泥浆杯，盖上杯盖，让多余泥浆溢出，擦干溢出的泥浆，再轻轻取下杯盖，然后将粘附在杯盖底面的泥浆刮回泥浆杯中（此时泥浆杯中的泥浆为20±1%毫升），为防止蒸馏过程中泥浆沸溢，向泥浆杯中加入3~5滴消泡剂，然后扭上套筒。
②将加热棒旋紧在套筒上部（应直立放置），将蒸馏器插入泥浆箱后面的小孔内，并将20毫升百分刻度量筒夹在冷凝器导流管口处，以收集冷凝液。
③连接电路进行蒸馏，同时记时，通电3~5分钟，第一滴冷凝液流出，直到泥浆被蒸干不在有冷凝液流出（大约需20~40分钟）。
④拔除电线插头，切断电源，用环架取下蒸馏器淋水冷却，拆开蒸馏器，用刮刀刮下泥浆杯及加热棒、套筒上的固相成分，然后称重，计算出固相百分含量。
⑤记下量筒冷凝液的体积，用于计算和参考。
若冷凝液水与油分层不清，可加入2~3滴破乳剂。
3.注意事项①用完后清洗蒸馏器和冷凝器孔，擦干加热棒，将其风干。
②电源电压为220伏交流，波动范围在180~230伏，注意不能超压。
③通电时间不要太长，一般30分钟左右，蒸干即可。
④使用一段时间后，要检查一下电线接头和电源插头，防止短路和断路。
（六）LNH 型泥浆含砂量测定器1. 泥浆含砂量是指泥浆中不能通过200号筛网（相当于直径大于0.74mm ）砂子体积的百分比。
2. 仪器由过滤筒，漏斗和玻璃量筒组成，如图7所示。
3. 测定方法① 在玻璃量筒内加入泥浆（20毫升或40毫升），再加入适量水不超过160毫升，用手指盖住筒口，摇匀，倒入过滤筒内，边倒边用水冲洗，直到泥浆冲洗干净，网上仅有砂子为止。
② 将漏斗放在玻璃量筒上，过滤筒倒置在漏斗上，用水把砂子冲入玻璃量筒内，等砂子沉淀到底部细管后，读出含砂量体积，计算出砂子体积的百分含量。
（七）胶体率测定瓶1. 胶体率表示泥浆中粘土颗粒分散和水化的程度。
2. 仪器：胶体率测定瓶（也可以用100毫升量筒代替）。
3. 测定步骤① 将100毫升泥浆装入胶体率测定瓶中，将瓶塞塞紧，静止24小时后，观察量筒上部澄清液的体积（毫升数）。
② 胶体率以百分数表示100100%澄清液体积）胶体率（-= （八）PH 值的测定方法1.比色法用广泛试纸。
