异氰酸酯的其它反应
异氰酸酯水解机理
异氰酸酯水解机理一、引言异氰酸酯是一类重要的有机化合物，具有广泛的应用领域，例如聚氨酯合成、涂料和胶粘剂等。
而异氰酸酯的水解反应是其在实际应用过程中不可忽视的重要反应之一。
本文将探讨异氰酸酯水解的机理。
二、异氰酸酯的水解反应异氰酸酯的水解反应是指在水存在的条件下，异氰酸酯分子发生断裂，生成对应的醇和氨。
水解反应可分为两步进行：首先是酯键的断裂，生成氧负离子；然后是负离子与水分子发生亲核加成反应，生成醇和氨。
三、酯键的断裂异氰酸酯分子中的酯键由于其极性较大，容易受到水分子的攻击而发生断裂。
水分子中的氧负离子通过亲电效应引发酯键的断裂。
在这个过程中，亲电性较高的氧负离子亲近酯键中的碳原子，使得碳-氮键断裂，形成氧负离子和碳正离子的中间体。
四、亲核加成反应在酯键断裂后，生成的氧负离子与水分子发生亲核加成反应。
水分子中的氧负离子亲近碳正离子，形成新的氧负离子和氨基阳离子。
氧负离子进一步负离子脱去一个负电荷，形成醇分子，而氨基阳离子则通过质子转移，脱去一个质子，形成氨分子。
五、反应示意图异氰酸酯水解的机理示意图如下：1. 异氰酸酯分子2. 酯键断裂，生成氧负离子和碳正离子的中间体3. 氧负离子与水分子发生亲核加成，生成醇分子4. 氨基阳离子通过质子转移，脱去一个质子，形成氨分子六、影响异氰酸酯水解的因素异氰酸酯水解反应受到多种因素的影响，包括温度、溶剂、催化剂等。
温度的升高可以促进水解反应的进行，因为高温下分子的活动性增加，反应速率加快。
溶剂的选择也会对反应产率和速率有一定的影响，不同溶剂对反应物的溶解度和反应速率有不同的影响。
催化剂可以提高反应的速率，降低反应的活化能。
七、应用与展望异氰酸酯水解反应在聚氨酯合成、涂料和胶粘剂等领域具有重要的应用价值。
研究异氰酸酯水解的机理有助于优化反应条件，提高产率和质量。
未来的研究可以进一步探索不同催化剂对异氰酸酯水解反应的影响，以及寻找更高效、环保的水解方法。
八、结论异氰酸酯水解是一种重要的有机反应，其机理包括酯键的断裂和亲核加成反应。
羧基和异氰酸酯反应方程式

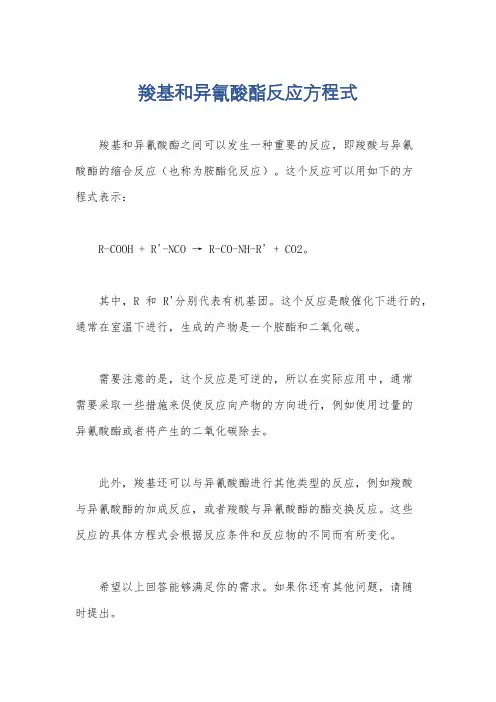

羧基和异氰酸酯反应方程式
羧基和异氰酸酯之间可以发生一种重要的反应，即羧酸与异氰
酸酯的缩合反应（也称为胺酯化反应）。
这个反应可以用如下的方
程式表示：
R-COOH + R'-NCO → R-CO-NH-R' + CO2。
其中，R和R'分别代表有机基团。
这个反应是酸催化下进行的，通常在室温下进行，生成的产物是一个胺酯和二氧化碳。
需要注意的是，这个反应是可逆的，所以在实际应用中，通常
需要采取一些措施来促使反应向产物的方向进行，例如使用过量的
异氰酸酯或者将产生的二氧化碳除去。
此外，羧基还可以与异氰酸酯进行其他类型的反应，例如羧酸
与异氰酸酯的加成反应，或者羧酸与异氰酸酯的酯交换反应。
这些
反应的具体方程式会根据反应条件和反应物的不同而有所变化。
希望以上回答能够满足你的需求。
如果你还有其他问题，请随
时提出。
异氰酸酯和羟基反应
异氰酸酯和羟基反应
异氰酸酯与羟基反应是一种常见的化学反应，也是合成聚氨酯等高分子化合物的关键步骤之一。
本文将介绍异氰酸酯与羟基反应的基本原理、反应机理以及应用。
一、基本原理
异氰酸酯（isocyanate）是一种含有-N=C=O基团的有机化合物，而羟基（hydroxyl）则是一种含有-OH基团的有机化合物。
当异氰酸酯与羟基反应时，它们之间会发生加成反应，形成尿素结构（urethane）。
二、反应机理
异氰酸酯与羟基反应的机理可以分为两步。
首先，异氰酸酯会与羟基发生加成反应，生成一个间接的亚硫酸酯（isocyanate adduct）。
然后，亚硫酸酯会与另一个羟基反应，生成尿素结构。
在这个反应中，亚硫酸酯是一种暂时的中间体，容易降解为异氰酸酯和羟基。
因此，在反应过程中，需要控制反应温度和反应时间，以保证反应的完整性和产率。
三、应用
异氰酸酯与羟基反应是许多工业合成中的重要步骤，其中最常见的应用是合成聚氨酯（polyurethane）。
聚氨酯是一种重要的高分子化合物，广泛应用于制造汽车座椅、沙发、鞋子、衣服等不同的产
品。
此外，异氰酸酯与羟基反应还用于生产涂料、胶黏剂、弹性纤维等。
总结：
异氰酸酯与羟基反应是一种重要的化学反应，它能够生成尿素结构，是制备聚氨酯等高分子化合物的关键步骤之一。
在反应过程中，需要控制反应条件，以保证反应的完整性和产率。
此反应的应用十分广泛，涵盖了许多工业领域，是化学工业中不可或缺的一部分。
聚氨酯的化学原理
聚氨酯的化学原理聚氨酯实际上是各种不同类型的异氰酸酯与含活性氢化合物生成的加聚物;因此,聚氨酯胶粘剂在制备与固化过程式中,都要发生异氰酸酯与活化氢化合物的反应,所以聚氨酯化学是异氰酸酯的反应为基本原理;一、异氰酸酯的化学反应1、异氰酸酯与羟基的反应异氰酸酯能与醇、多元醇、聚醚、聚酯等含羟基化合物的活性氢反应,生成氨基甲酸酯;这类反应是聚氨酯胶粘剂合成与固化的基本反应;在些类反应中空间位阻对反应影响很大,异氰酸酯与伯羟基的反应十分迅速,比仲羟基快3倍,比叔羟基快200倍;2、异氰酸酯与水的反应;异氰酸酯与水的反应首先生成不稳定的氨基甲酸,然后分解成二氧化碳和胺;如果异氰酸酯过量,可继续反应生成取代脲反应如下：R—NCO + H2O → R—NHCOOH → R—NH2 + CO2R—NCO + RNH2 → R—NHCONH—R单组分湿固化型聚氨酯胶粘剂就是利用上述反应进行固化,而对于双组分聚氨酯胶粘剂在潮湿环境中粘接,胶层容易产生气泡,粘接强度可降低10%~20%3、异氰酸酯与胺基的反应异氰酸酯与胺基的反应生成脲,由于伯胺反应活性太大,在聚氨酯胶粘剂中常用活性较小的芳香二胺如MOCA等,作为异氰酸酯基封端预聚体的固化剂;4、异氰酸酯与羧基的反应异氰酸酯与羧基的反应的活性低于伯羟基或水,首先反应生成酸酐,然后分解成酰胺和二氧化碳这对粘接不利;若在异氰酸酯和羧酸二者之中仅其一是芳香族的它们在室温下反应时则主要生成酸酐、脲和二氧化碳;5、异氰酸酯与脲的反应;异氰酸酯与取代脲的反应生成缩二脲聚氨酯胶粘剂在较高温度>1000C下可产生支化或交联、能提高粘接强度;6、异氰酸酯与酚的反应;异氰酸酯与酚的反应要比与羟基的反应迟缓,即使在50~700C下其反应速度也很慢;然而可用叔胺或氯化铝催化反应速度;为个反应有催化剂存在且较高温度下为可逆反应,可用于制备封闭型异氰酸酯胶粘剂;7、异氰酸酯与酰胺的反应异氰酸酯与酰胺的反应活性很低,仅在1000C时才有一定的反应速度,并且生成酰基脲;8、异氰酸酯与氨基甲酸酯的反应异氰酸酯与氨基甲酸酯的反应活性比脲低,只有在高温120~1400C或者在有选择性催化剂作用下,异氰酸酯与氨基甲酸酯才有足够的反应速度,并经聚合反应生成脲基甲酸酯;9、异氰酸酯的二聚反应芳香族异氰酸酯彼此作用聚合二聚体；二聚体反应是一个可逆的反应,在高温下可解聚成原来的异氰酸酯,利用这个反应可制成室温稳定而高温固化的聚氨酯胶粘剂;MDI和TDI在室温下如果没有催化剂存在,很难生成二聚体,可用三烷基膦和叔胺如吡啶催化二聚反应;10、异氰酸酯的三聚反应异氰酸酯在有醋酸钙、醋酸钠、甲酸钠、三乙胺以及某些金属化合物等催化剂存在下可以发生环化反应,生成稳定的三聚体—异氰脲酸酯;反应是不可逆的,在150~2000C时仍有很好的稳定性,可以利用异氰酸酯的三聚反应引入支链和环型结构,提高聚氨酯胶粘剂的耐热性和耐化学介质性;11、异氰酸酯的缩聚反应在氧化膦催化剂存在下,即合温度较低,二异氰酸酯经缩聚反应可生成碳化二来胺,并放出二氧化碳;此反应可用于制备MDI为基础的碳化二亚胺,可制得液化MDI;碳化二来胺是聚酯型聚氨酯的一种很好的水解稳定剂,由于聚酯型聚氨酯存在着游离羧酸,客观存在是使聚氨酯加速水解的促进剂,而碳化二亚胺很容易与这种游离羧酸反应,并生成稳定的酰脲,从而提高了聚氨酯胶粘剂的耐水性;二、异氰酸酯的溶解渗透性异氰酸酯能溶于很多有机溶剂,而且异氰酸酯分子体积小,容易扩散渗入到被粘物中,从而提高粘合力三、形成氢键增大粘合力多异氰酸酯与聚酯或醚多元醇反应生成的聚氨酯具有很强的极性,其中的氨酯、脲、酯、醚等基团能形成氢健,对多种表面都有良好的湿润性,产生很大的粘合力;四、聚氨酯结构对性能的影响聚氨酯是由软链段和硬链段组成的嵌段共聚物;软链段为聚酯醚多元醇组成,硬链段为多异氰酸酯或其与低分子扩链剂组成;由于两种链段的热力学不相容性,则产生微观相分离的两相结构,而表现出独特的粘弹行为;聚氨酯的硬段起增加作用,软段则贡献柔韧性;聚氨酯的优异性能主要是微相区形成的结果,而不完全是因硬段与软段之间的氢键所致;由于酯基的极性大,内聚能高,分子作用力大,因此聚酯型聚氨酯比聚氨酯具有较高的强度和硬度;又因醚键较易内旋转,柔顺性较好,致使聚醚型聚氨酯低温性能极好;酯基比醚键易水解,故聚醚型聚氨酯比聚酯型耐水解性能好;。
异氰酸酯的封闭反应和解封反应
异氰酸酯的封闭反应和解封反应
异氰酸酯（Isocyanates）是一类有机化合物，具有活泼的亲核特性和可逆的结构。
封闭反应是指异氰酸酯与一些亲核试剂反应形成封闭的结构，而解封反应是指这些封闭结构在特定条件下发生逆反应重新打开。
以下是封闭反应和解封反应的一些常见例子：
封闭反应：
1.与醇反应：异氰酸酯可以与醇反应形成封闭的尿素结构。
该反应称为尿素化反应。
反应方程式如下：RNCO + R'OH
→ RNHCOOR'
2.与胺反应：异氰酸酯可以与胺反应生成封闭的脲结构。
该
反应称为脲化反应。
反应方程式如下：RNCO + R'NH2 →
RNHC(O)NH(R')2
解封反应：
1.加热：在高温条件下，尿素和脲结构可以通过加热反应重
新打开，恢复为异氰酸酯和胺或醇。
反应方程式如下：
RNHCOOR' ⇌ RNCO + R'OH RNHC(O)NH(R')2 ⇌ RNCO + R'NH2
2.氢化反应：尿素和脲结构可以在氢气存在下进行氢化反应，
重新打开为异氰酸酯和胺或醇。
反应方程式如下：
RNHCOOR' + H2 → RNCO + R'OH RNHC(O)NH(R')2 + H2 →
RNCO + R'NH2
封闭反应和解封反应在有机合成中具有广泛应用，尤其在涂料、
胶粘剂和聚合物领域发挥着重要作用。
这些反应可以用来调节异氰酸酯的反应性和固化速度，以满足特定的应用需求。
异氰酸根的几种反应
异氰酸酯的各种常见反应一、异氰酸酯与醇的反应带有端羟基的聚醇（如聚酯、聚醚及其他多元醇）与多异氰酸酯反应，生成聚氨酯类聚合物，这是合成聚氨酯最基本的反应。
根据研究得知：氨基甲酸酯基团是内聚能较大的特性基团，空间体积较大，在聚台物中具有硬链段特征，而由碳碳链作为主链的聚醇，具有较强的挠曲作用，成为聚合物的软链段？聚氨酯实际上就是由刚性基团（链段）和软链段构成的嵌段共聚物，显然，使用分子量较大的聚醇，将会使聚合物刚链段比例下降、刚性基团间隔增加。
在实际合成中，应根据产品不同性能要求和应用场合，选择不同分子量的聚醇品种。
不同分子量的聚醇对PUR性能的影响及不同分子量的聚醚品种对与MDI反应的速度都是不一样。
在使用聚醇与异氰酸酯反应时，除原料品种和分子量等因素外，更重要的影响因素是彼此反应基团数的比例，即-NCO/-OH比例，它决定了生成聚合物的分子量太小，这对于二步法合成聚氨酯的反应是极其重要的技术参数。
跟据-NCO/-OH比不同，基本有以下情况，1) -NCO／-OH>1 即- NCO过量，这样生成的聚合物端基为异氰酸基，在聚氨酯合成中．大多数预聚体法（二步法）是采用一NCO／_一OH>1，如PU弹性体、粘合剂，涂料以及二步法合成PU泡沫塑料等。
2) -NCO／-OH)=1 在一NCO基团和-OH基团都是双官能度时，据聚合物化学理论，生成的聚合物分子应该是无穷大在泡沫塑料和热塑性聚氨酯材料制备中，常将-NCO／-OH控制在-NCO／-OH =1左右3)-NCO／-OH<1 即-OH过量，生成的聚合物的两端应是羟基此种情况的使用较少，主要用于便于贮存的生胶、粘合剂和某些中间体的制备。
二、异氰酸酯与苯酚的反应异氰酸酯和酚的反应情况与醇相似，但由于苯环的吸电作用，使酚的羟基中的氧原子电子云密度下降、致使它与异氰酸酯的反应活性下降，该类反应主要作为异氰酸酯封闭反应三、异氰酸酯与水的反应该反应是制备聚氨酯泡沫塑料的重要反应。
异氰酸酯与氨基甲酸酯反应条件
异氰酸酯与氨基甲酸酯反应条件1. 异氰酸酯与氨基甲酸酯的反应概述异氰酸酯和氨基甲酸酯是有机化合物中常见的功能团，它们常用于合成聚氨酯和脲酶抑制剂等有机化合物。
异氰酸酯与氨基甲酸酯之间的反应是一种酸碱中和反应，通过这种反应可以得到脲或尿素的产物。
2. 反应条件异氰酸酯与氨基甲酸酯的反应条件可以根据具体的实验要求进行调整，以下是一般情况下的反应条件：2.1 温度反应温度一般在室温下进行。
在室温下，反应速度适中，既能保证反应顺利进行，又可以避免副反应的发生。
2.2 反应物配比异氰酸酯与氨基甲酸酯的摩尔比为1:1。
反应物的配比要严格控制，以确保反应物充分反应，不会有剩余。
2.3 反应时间反应时间一般为数小时至数十小时。
反应时间的长短要根据具体的实验条件和反应物的性质来确定，以确保反应充分进行。
2.4 溶剂反应中可以使用无水有机溶剂作为反应介质，如甲苯、二甲基甲酰胺等。
溶剂的选择要考虑反应物的溶解性和反应速率。
2.5 催化剂在一些情况下，为了加速反应速率，可以添加催化剂。
常用的催化剂有二甲基甲酰胺、三丁胺等，它们可以促进异氰酸酯与氨基甲酸酯之间的反应。
3. 反应机理异氰酸酯与氨基甲酸酯的反应机理比较复杂，根据具体的反应条件和反应物的性质会有所不同。
以下是一种常见的反应机理：3.1 异氰酸酯的亲核加成异氰酸酯中的异氰基（N=C=O）是亲电进攻剂，可以与氨基甲酸酯中的氨基（NH2）发生亲核加成反应。
反应中，异氰酸酯中的氧原子与氨基甲酸酯中的氢原子发生反应，生成一个酰胺中间体。
3.2 重排反应酰胺中间体经过重排反应，其中的异氰基与甲酸酯中的氢原子发生反应，生成脲或尿素的产物。
4. 反应应用异氰酸酯与氨基甲酸酯反应是有机合成中常用的反应之一，其产物脲或尿素在医药、农药、染料等领域具有广泛的应用。
4.1 合成聚氨酯异氰酸酯与氨基甲酸酯的反应是合成聚氨酯的重要步骤之一。
通过调整反应条件和反应物的配比，可以合成不同结构和性质的聚氨酯。
二甲基乙酰胺 异氰酸酯 反应
二甲基乙酰胺异氰酸酯反应
二甲基乙酰胺异氰酸酯是一种有机化合物，它由二甲基乙酰胺和异氰酸酯反应而成。
这个反应过程中发生了酯化和异化的反应，产物是一种重要的有机合成中间体。
反应的化学方程式如下：
二甲基乙酰胺 + 异氰酸酯→ 二甲基乙酰胺异氰酸酯 + 氨
在反应中，二甲基乙酰胺作为亲核试剂，攻击了异氰酸酯的羰基碳，形成了一个氧化态碳中心，并断裂氮氢键。
此时，异氰酸酯发生了胺酯化的反应，生成了二甲基乙酰胺异氰酸酯。
反应是以碱催化下进行的，常用的催化剂是氢氧化钠或三甲基胺。
这些碱会提供氢氧根离子，促进反应的进行。
二甲基乙酰胺异氰酸酯是一种重要的有机合成中间体，可以用于制备各种高分子化合物，如聚氨酯、聚脲等。
因此，这个反应具有很大的应用潜力。
总结来说，二甲基乙酰胺异氰酸酯反应是一种酯化和异化反应，通过在碱催化下，二甲基乙酰胺和异氰酸酯发生反应，生成二甲基乙酰胺异氰酸酯。
这个反应在有机合成中具有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
异氰酸酯的其它反应
2.1.9.1 异氰酸酯与羧酸的反应
异氰酸酯与羧酸反应，先生成热稳定性差的羧酸酐，然后分解，生成酰胺和二氧化碳（如下式）。
COOH与NCO的反应活性比OH低得多。
这类反应比较少见，不过在含-COOH的聚酯体系或含侧羧基的离聚体体系，过量的异氰酸酯可与羧基反应。
芳香族异氰酸酯与羧酸反应，主要生成酸酐、脲和二氧化碳：
2ArNCO+2R-COOH→ArNHCONHAr+RCOOCOR+CO2
2.1.9.2 异氰酸酯与环氧树脂的反应
异氰酸酯与环氧基团在胺类催化剂的存在下生成含噁唑烷酮（oxazolidone）环的化合物（见下式）。
噁唑烷酮环具有较高的耐热性，含噁唑烷酮基的聚合物具有较高的耐热性。
二异氰酸酯与二环氧化合物在催化剂作用下可竹成聚噁唑烷酮；含羟基的环氧树脂。
如低环氧值的双酚A环氧树脂与二异氰酸酯（含端NCO预聚体）生成聚氨酯-噁唑烷酮；在过量多异氰酸酯、环氧树脂及三聚催化剂的存在下，可生成聚氨酯-噁唑烷酮-异氰脲酸酯聚合物，这些反应可用于制造耐高温硬质聚氨酯。
2.1.9.3 异氰酸酯与羧酸酐的反应
异氰酸酯基与酸酐反应，生成具有较高耐热性的酰亚胺环，二异氰酸酯能与二羧酐反应生成耐热性高的聚酰亚胺。
酰亚胺基的耐热性与异氰脲酸酯相当：
异氰酸酯还可以与许多化合物反应，例如：与氰酸反应可生成亚氨乙内酰脲，继而再与异氰酸酯反应制得聚乙内酰脲：异氰酸酯与氨基酸或与其有关酯反应可合成出乙内酰脲。
若再与异氰酸酯反应，可制得聚乙内酰脲；与氨反应生成单取
代脲，并可继续反应；与肼（联氨）反应生成二脲（见下式）；还可与硫醇、卤化氢等反应；等等。
RNCO+NH3→RNHCONH2
RNCO+RNHCONH2→RNHCONHCONHR
RNCO+NH2-NH2→RNHCONHNHCONHR
RNCO+R′SH→RNHCOSR′。
