轮胎剖面介绍,各部件名称 1
轮胎结构基本知识培训课程

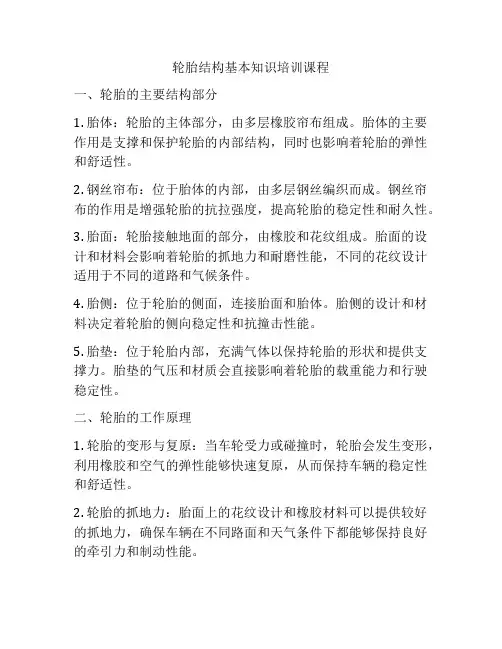

轮胎结构基本知识培训课程一、轮胎的主要结构部分1. 胎体：轮胎的主体部分，由多层橡胶帘布组成。
胎体的主要作用是支撑和保护轮胎的内部结构，同时也影响着轮胎的弹性和舒适性。
2. 钢丝帘布：位于胎体的内部，由多层钢丝编织而成。
钢丝帘布的作用是增强轮胎的抗拉强度，提高轮胎的稳定性和耐久性。
3. 胎面：轮胎接触地面的部分，由橡胶和花纹组成。
胎面的设计和材料会影响着轮胎的抓地力和耐磨性能，不同的花纹设计适用于不同的道路和气候条件。
4. 胎侧：位于轮胎的侧面，连接胎面和胎体。
胎侧的设计和材料决定着轮胎的侧向稳定性和抗撞击性能。
5. 胎垫：位于轮胎内部，充满气体以保持轮胎的形状和提供支撑力。
胎垫的气压和材质会直接影响着轮胎的载重能力和行驶稳定性。
二、轮胎的工作原理1. 轮胎的变形与复原：当车轮受力或碰撞时，轮胎会发生变形，利用橡胶和空气的弹性能够快速复原，从而保持车辆的稳定性和舒适性。
2. 轮胎的抓地力：胎面上的花纹设计和橡胶材料可以提供较好的抓地力，确保车辆在不同路面和天气条件下都能够保持良好的牵引力和制动性能。
3. 轮胎的耐磨性：轮胎在行驶过程中会受到路面的摩擦和冲击，因此需要具有较高的耐磨性以保证使用寿命。
4. 轮胎的冷却：在高速行驶中，轮胎会因为摩擦和挤压产生热量，而轮胎内部的胎垫可以帮助散热，确保轮胎不会过热而导致失效。
三、轮胎的维护与保养1. 定期检查轮胎的气压，保持在汽车制造商规定的标准范围内。
2. 定期检查轮胎的磨损情况，及时更换磨损严重的轮胎以保证行驶安全。
3. 轮胎的装配与平衡：在更换轮胎或进行维修时，务必正确安装并进行平衡调整，以免产生不平衡和偏摆。
4. 避免长时间高速行驶和急刹车，以减少轮胎的磨损和延长使用寿命。
通过本次轮胎结构基本知识培训课程的学习，相信大家对于轮胎的构造和工作原理有了更深入的了解，同时也掌握了更多关于轮胎维护保养的知识。
在未来的行车和维修过程中，希望大家都能够注意轮胎的重要性，做到及时检查和保养，确保行车安全和舒适性。
1-轮胎基础知识(普利司通)
•
轮胎、轮辋的分类及规格标识
轮辋是车轮连接轮胎的重要部件，通常对轮辋的要求是： 使用牢固、质量轻；惯性力矩小；平衡差度小；振动轻、导热快拆卸方便等。
轮辋的分类
按轮辋的结构可分为以下三种 • 深槽式不可拆卸轮辋 这种轮辋又分为深槽轮辋（DC）、深槽宽轮辋（WDC）和15°深槽 轮辋（15°DC）；深槽轮辋主要适用于微型汽车及轻型汽车；深 槽宽轮辋主要适用轿车及轻型汽车； 15°深槽轮辋主要适用于无 内胎轮胎的轻、中、重型载货汽车、越野汽车、自卸汽车及大客 车等。 • 半深槽式轮辋（SDC）适用于轻型汽车。 • 平底宽轮辋（WFB），主要适用于中型和重型载货汽车、自卸汽车 及大客车等。 • 可拆卸式轮辋，主要用于载重汽车及工程机械。
横向 花纹
横向切割的花纹
普通路面，非铺 装路面
性 并有助于防止侧滑。 2. 横纹改善了驱动力、 制动力及牵引力。 1.出色的驱动力和制动 2. 在雪地和泥泞路面上 具
由独立的块组成的花纹
普通路面，非铺 装路面
越野 花纹
普通路面， 非铺装路面
有良好的转向稳定性。
轮胎、轮辋的分类及规格标识
轮胎规格表示法
斜胶胎与子午胎性能比较
胎侧标识中英文对照表
胎侧标识中英文对照表（以195/60R14 GR50AZ）为例
SAFETY WARNING： SERIOUS INJURY MAY RESULT FROM： TIRE FAILURE DUE TO UNDERINFLATION/OVERLOADING FOLLOW OWNER‘S MANUAL OR TIRE PLACARD IN VEHICLE EXPLOSION OF TIRE/RIM ASSEMBLY DUE TO IMPROPER MOUNTING-NEVER EXCEED 40PSI（275Kpa） TO SEAT BEADS-INFLATE TO RECOMMENDED PRESSURE-ONLY SPECIALY TRAINED PERSONS SHOULD MOUNT TIRES 安全警告： 下述情况会导致早期损坏： 由于内压过低 / 超负荷会导致轮胎早期损坏，请参照用户手册或轮胎使 用说明书使用轮胎。 由于安装不当会导致轮胎 / 轮辋组合时轮胎爆破 —轮胎初装压力国际上 推荐一般不得超过40PSI（275 Kpa）。请按照推荐安装压力充气。 只有受过特别培训的人员才可以安装轮胎。
图文并茂讲解汽车轮胎的基本知识
图文并茂讲解汽车轮胎的基本知识轮胎结构胎面：轮胎与路面接触的厚厚的橡胶层，要求有良好的耐磨性能和耐冲击性能。
胎肩：胎面端部与胎侧上端之间的部分，具有保护胎体和发散行驶时产生热量的作用胎侧：胎肩下端和胎圈之间的橡胶层，有保护胎体的作用缓冲层：胎面和胎体之间的单层或多层覆胶帘线部分，起粘合胎面和胎体、缓冲外胎所受应力的作用。
胎体：构成轮胎骨架的单层或多层覆胶帘线部分，要求有良好的耐冲击性能和耐屈挠性能胎圈：胎体帘线缠绕其上，与轮辋结合的部位，由胎圈钢丝及橡胶等构成气密层：轮胎的内衬层，要求有良好的气密性能轮胎规格标记轮胎胎侧标识轮胎型号的表示方法1．充气轮胎尺寸目前一般用英制为单位，但欧洲国家则常用公制。
高压胎一般用D×B来表示，其中D表示轮胎直径的英寸数，B表示轮胎断面宽度的英寸数。
例如，34×7即表示轮胎外径D为34英寸，断面宽度B为7英寸。
2．汽车上常用的是低压胎，其尺寸标记用B--d表示，例如9.00--20，（B--d）即表示断面宽度B为9英寸，而轮辋直径d为20英寸。
3．欧洲国家的低压胎用B×d表示，尺寸单位用毫米，例如，185×400轮胎，表示其断面宽度B为185毫米，轮辋直径d为400毫米。
这种规格的轮胎相当于7.50--16轮胎。
4．在ISO国际标准中，轿车轮胎编号表示为（断面宽度）/（扁平率）（轮胎结构标记号）（适用轮胎直径）（载荷指数）（速度记号）。
比如编号195／60R1485H的轮胎，意义如下：（1）195表示轮胎断面宽度为195毫米。
（2）60表示为扁平率的百分数，即轮胎断面的高度比宽度为60％。
（3）R表示子午线轮胎（另外还有D，B分别表示普通斜交轮胎和带束斜交轮胎）。
（4）14表示使用轮辋直径为14英寸。
（5）85是载荷指数。
（6）H是速度标记号，字母由B--U（除D、H、I、O外）顺序排列时，最大时速由50--200公里／小时递增，每级相差10公里／小时，特殊地，D最大时速表示65公里／小时，而H表示最大时速210公里/小时。
自行车轮胎简介及常见病像图解
自行车轮胎简介及常见病像图解简介自行车轮胎是指安装在自行车车轮上的胎面，用于与地面接触，提供支撑和缓冲效果。
它是自行车中极为重要的组件之一，决定了自行车的乘坐舒适性、摩擦力和抓地力。
本文将介绍自行车轮胎的结构、材料和常见的病像，并通过图解的方式呈现，以便读者更直观地了解和识别问题。
结构自行车轮胎主要由胎体、胎圈和胎纹组成。
1.胎体：胎体是轮胎最内层的一层，由胎帘和胎体胶组成。
胎帘通常由尼龙或聚酯纤维制成，具有高强度和耐磨性。
胎体胶则是一种橡胶材料，它具有良好的弹性和耐磨性。
2.胎圈：胎圈是固定轮胎的金属环，让轮胎保持原始的形状并防止外侧滑脱。
通常由钢丝或玻璃纤维制成，具有高硬度和抗压性。
3.胎纹：胎纹是轮胎表面的花纹，它们可以提供额外的抓地力和排水效果。
常见的胎纹包括平滑胎、花瓣胎和凹凸胎等。
常见病像以下是一些常见的自行车轮胎问题的图解和解释：1.刮痕：轮胎表面的刮痕可能是由锋利物体划过造成的，也可能是因为行驶过程中与固定物接触导致的。
刮痕会减少胎面的接触面积，影响抓地力和摩擦力。
刮痕](image1.jpg)2.破损：轮胎的破损可能是由于长时间使用或悬挂牢固不当导致的。
破损会减弱轮胎的结构和耐磨性，容易发生爆胎等事故。
破损](image2.jpg)3.表面老化：轮胎经过长时间的使用，胎体胶会因为暴露在阳光、臭氧和化学物质中而发生老化。
表面老化会导致胎体胶变硬、开裂和失去弹性。
表面老化](image3.jpg)4.胎压不足/过高：轮胎胎压的不正确会对骑行安全和乘坐舒适性产生影响。
胎压不足会使轮胎变软，增加行驶阻力和胎体损伤的风险；胎压过高会导致行驶时的不稳定和减少抓地力。
胎压不足/过高](image4.jpg)以上只是一些常见的病像，当发现任何轮胎问题时，应及时进行修复或更换，以确保安全和乘坐舒适性。
总结自行车轮胎是自行车的重要组成部分，了解其结构和常见问题能够帮助我们更好地骑行和维护自行车。
通过本文的介绍和图解，希望读者能够得到一定的帮助，避免轮胎问题对骑行带来的不良影响。
轮胎基本组成结构
轮胎基本组成结构
轮胎是汽车运行的关键部件，其基本结构包括四个部分：外胎、内胎、胎面和边缘部件。
●外胎
外胎是轮胎最外层，主要由坚硬的橡胶和线状钢丝组合而成，其功能是把轮胎的内部压力挤压和拉伸，并承受其他压力，保持轮胎本身的形状和直线性。
●内胎
内胎是外胎的第二层，主要由聚氨酯制成，具有较强的柔韧性和弹性，通常把内胎放置在外胎中间，使外胎更加具有弹性，从而更好地抵抗外界的压力。
●胎面
胎面是轮胎最中层，包括橡胶、矿物油、增强剂、抗氧化剂和其他复合材料，其强度和抗滚动阻力等参数决定轮胎的性能，能够承受轮胎的最大滚动力和转向力，使车辆保持驾驶平稳。
●边缘部件
边缘部件主要包括防护条、橡胶（或其他材料）胶带、加固带等，其作用是防止轮胎被外力损坏，延长轮胎使用寿命。
- 1 -。
轮胎全方面知识点总结
轮胎全方面知识点总结一、轮胎的结构轮胎主要由胎体、胎皮、帘布、胎圈、轮胎内胎等部分组成。
1. 胎体：胎体是轮胎的主体部分，由橡胶制成，承受车辆的重量和内部压力。
胎体的材料和结构对轮胎的承载能力和悬挂舒适性有直接影响。
2. 胎皮：胎皮是轮胎与地面接触的部分，直接影响轮胎与地面的摩擦力以及抓地力。
胎皮的材料和花纹设计决定了轮胎的抓地性能。
3. 帘布：帘布是轮胎的骨架，起着支撑和加固胎体的作用。
帘布的材料和结构对轮胎的耐磨性和抗侧滑性有重要影响。
4. 胎圈：胎圈是连接轮胎和车轮的部分，确保轮胎与车轮的紧密结合，承受轮胎受力，保证轮胎在高速行驶时的安全性。
5. 轮胎内胎：内胎是充满气体的橡胶套，放置在轮胎内部，用于存放气体，维持轮胎的形状和弹性。
以上是轮胎的基本结构，不同的结构设计和材料选择会影响轮胎的性能和使用寿命，下面我们将详细介绍轮胎的材料和设计。
二、轮胎的材料1. 橡胶：橡胶是轮胎的主要材料，它直接影响轮胎的耐磨性、抗老化性和抓地力。
优质的橡胶材料可以使轮胎具有更好的抓地性能和使用寿命。
2. 钢丝：钢丝是帘布的主要材料，用于加强轮胎的支撑性和耐磨性。
高强度的钢丝可以使轮胎具有更好的承载能力和防护性能。
3. 纤维材料：包括尼龙、聚酯纤维、芳纶等，用于增强轮胎的支撑性和耐磨性。
优质的纤维材料可以使轮胎具有更好的耐久性和安全性。
4. 添加剂：轮胎中还添加了各种添加剂，如硫化剂、促进剂、活化剂、阻燃剂等，用于改善橡胶的性能和特性，增强轮胎的耐磨性、耐高温性、抗老化性等。
以上是轮胎的基本材料，合理的材料选择和配比可以使轮胎具有更好的性能和使用寿命，下面我们将介绍轮胎的设计和规格。
三、轮胎的设计和规格1. 规格：轮胎的规格通常由胎宽、截面比、直径、负荷指数、速度级别等参数组成。
不同规格的轮胎适用于不同的车型和用途，合理的规格选择可以提高车辆的性能和安全性。
2. 花纹设计：轮胎的花纹设计直接影响轮胎与地面的摩擦力和抓地力，不同的花纹设计适用于不同的路况和用途。
轮胎结构基本知识PPT课件
减少接地部位的移动。 高。
2 有内胎轮胎(TT) 气密层橡胶的改良和车 汽车胎、工程胎、乘
→无内胎轮胎 轮的改造，无内胎轮胎 用车胎、航空轮胎等。
(TL)
即使爆胎，空气不会急
剧泄漏的事实得到了安
全认证。应用日趋广泛。
3 断面圆形→扁平 基于轮胎对高速性能和 扁平率由82%、70%、 （横向加宽） 操纵性能的要求提高。 60%、50%甚至更小 （利用扁平化，可提高 的方向发展。 轮胎的侧偏刚度）
轮胎用橡胶
1 天然橡胶（NR）
生热小，不易割炼，强度高；物理机 械性能和加工性能良好；生胶弹性好， 不耐老化
2 丁二烯橡胶（BR） 很高的弹性，很好的耐寒性能，耐磨 性能优异，生热低，耐屈挠性能好； 加工性能差，粘着性能差；扯断强度 和撕裂强度比NR差；易割炼。
顺丁橡胶
3 丁二烯/苯乙烯橡 胶（SBR）
2 胎面基部 胎冠和带束
胶
层之间的橡
胶层
3 胎边胶 轮胎边部最 外层。
功能
具有应对剪切冲 击、保护胎体及 带束层的作用。
提高散发性和粘 着性
承受屈挠变形； 防止来自外部的 伤割深及胎体； 辅助传递驱动力 矩。
要求 耐磨耗、低生热、 低滚动阻力、耐切 割、耐冲击的橡胶。 生热少、粘着性好
耐屈挠疲劳、耐裂 口、耐臭氧
内容大 纲
橡胶工业发展简史 轮胎的用途 轮胎的分类 摩托车轮胎基本知识 无内胎轮胎基本知识 轮辋基本知识 轮胎的结构与组成部件功能 轮胎术语 轮胎结构变化和使用材质 轮胎花纹 轮胎性能认知与存放的基本要求
橡胶工业发展简史
1826年英国科学家Hancock，发现塑炼加工； 1839年美国科学家Goodyear，发现用硫化方法可改善强度、
轮胎部位和部件术语
轮胎部位和部件术语3. 1 胎冠cap，外胎两胎肩之间的整个部位，包括胎面、缓冲层（或带束层）和帘布层等。
3. 2 胎面tread，胎冠部位缓冲层（或带束层）或帘布层以上的外胎胶层。
3. 3 胎面行驶面tread cap，胎面两胎肩间与地面接触部位。
3. 4 胎面基部tread base，胎面花纹沟底以下至缓冲层（或带束层）或帘布层之间的胶层，分为基部胶和过渡胶。
3. 5胎面基部胶tread slab base，胎面花纹沟底以下至胎面过渡胶之间的胶层。
3. 6 胎面过渡胶transition rubber of tread，胎面基部胶以下至缓冲层（或带束层）或帘布层之间的胶层。
3. 7 缓冲层breaker，斜交轮胎胎面与胎体之间的胶帘布层或胶层。
3. 8带束层belt，在子午线轮胎的胎面基部下，沿胎冠中心线圆周方向箍紧胎体的材料层。
3. 9 缓冲胶片breaker strip，加贴在缓冲层或带束层上、下的胶片。
3. 10包边胶tie-in strips，包覆在钢丝帘布层和带束层两端的胶片。
3. 11冠带层cap ply，加贴在带束层上面或活胎面基部的胶帘布层。
3. 12胎体carcass，通常为由一层或数层帘布与胎圈组成整体的充气轮胎的受力结构。
3. 13帘布层cord ply，胎体中由覆胶帘线组成的布层。
3. 14隔离胶insulation rubber，加贴在胎体帘布层之间的薄胶层。
3. 15封口胶sealing rubber，加贴在胎圈补强带或胎体帘布两端的胶片或胶条。
3. 16胎里tyre cavity，有内胎轮胎胎里表面的胶层。
3. 17内衬层inside liner，有内胎轮胎胎里表面的胶层。
3. 18气密层innerliner，无内胎轮胎胎里及胎圈与轮辋胎圈座接触面上的耐透气胶层。
3. 19胎肩shoulder，胎冠两侧边缘部位。
3. 20胎肩区shoulder area，胎冠与胎侧之间的过渡区。
轮胎基本知识LEO
RODEO INTERNATIONAL TRADING CO., LTD.21D,RENHENG PLAZA BUILDING,86 MAOXING ROAD,PUDONG,SHANGHAI,CHINA?TEL: 0086-21-, FAX:轮胎基本知识培训一．轮胎结构：1. 斜交：NYLON/BIAS2. 子午线：RADIAL轮胎断面图图图1..1-1轮胎构成的基本部件及其基本作用胎面（Tyre Tread）：轮胎与路面接触的厚厚的橡胶层，要求有良好的耐磨性能和耐冲击性能。
胎肩 (Tyre Shoulder)：胎面端部与胎侧上端之间的部分，具有保护胎体和发散行驶时产生热量的作用胎侧(Tyre sidewall)：胎肩下端和胎圈之间的橡胶层，有保护胎体的作用缓冲层(Breaker)：胎面和胎体之间的单层或多层覆胶帘线部分，起粘合胎面和胎体、缓冲外胎所受应力的作用。
胎体(Carcass)：构成轮胎骨架的单层或多层覆胶帘线部分，要求有良好的耐冲击性能和耐屈挠性能胎圈(Bead)：胎体帘线缠绕其上，与轮辋结合的部位，由胎圈钢丝及橡胶等构成气密层（Inner Liner）：轮胎的内衬层，要求有良好的气密性能二．轮胎型号：( 1 ) 16PR， 16PR为轮胎断面宽，表示轮胎断面宽为9英寸（INCH）20 为轮辋直径，表示轮辋直径为20英寸（INCH）16 PR 为轮胎层级，表示轮胎强度为16层棉线所能达到的强度。
R 为轮胎结构标志，表示子午线（RADIAL）轮胎。
（斜交轮胎用D表示，一般用“-”代替）( 2 ) 175/70R13, 175/70SR13, 175/70TR13S/T/Ｈ表示轮胎速度级别Ｓ表示轮胎最高时速为１８０公里Ｔ表示轮胎最高时速为１９０公里Ｈ表示轮胎最高时速为２１０公里（ 3 ）P215/65R15 89HP表示乘用车轮胎（PASSENGER）215为轮胎断面宽，表示轮胎断面宽为215毫米（MM）65 为轮胎断面名义高宽比（65%），又叫轮胎扁平率，衡量轮胎的扁平化程度。
1轮胎基础知识普利司通
6.00-12 165/70R13
轻载及载重 6.50-16LT
6.50-16
6.50-16 6.50-16LT
胎
215/75R14LT LT215/75R14 215/75R14C 215/75R14LT
轿车胎〔GB〕： 斜交胎：
6.00 - 轮胎的公称断面宽 6英寸 12 - 轮辋的名义直径 12英寸
轮胎、轮辋的分类及规格标识
• 子午胎： 165/70R13 79T
•
165 – 轮胎的公称断面宽 165mm
•
70 – 轮胎断面的高宽比〔扁平比〕
•
R – 子午胎〔RADIAL〕
•
13 – 轮辋名义直径 13英寸
•
79 – 负荷指数
•
T – 速度等级 T = ຫໍສະໝຸດ 90 km/h• 轻载及载重胎
•
斜交胎：
按有无内胎分类
有内胎轮胎
无内胎轮胎
有无内胎轮胎的主要区别：
区分
胎里
胎里橡胶
有内胎型 无内胎型
内衬胶 气密层
天然橡胶 卤化丁基胶
轮胎着合直径与 轮辋直径的配合
非过盈配合
过盈配合
气门嘴
内胎气门嘴 轮辋气门嘴
无内胎轮胎在性能上的优势：
①. 避免内胎故障（例如内胎漏气） ②. 轮胎被刺穿后避免空气快速泄漏 ③. 轮胎内压缩空气直接与轮辋接触，散热效率高 缺点：
1.出色的驱动力和制动 力.
2.强大的牵引力。
铺装路面，高速
普通路面，非铺 装路面
1. 纵 纹 提 供 转 向 稳 定 性
并有助于防止侧滑。 2. 横 纹 改 善 了 驱 动 力 、
制动力及牵引力。
普通路面，非铺 装路面
