光电子材料与器件-2 MOCVD growth
5
Introduction
Why MOCVD ?
❖ Very high quality of grown layers (high growth rate and doping uniformity/reproducibility)
❖ High throughput and no ultra high vacuum needed (-compared to MBE) (Economically advantageous, high system up-time)
❖ Highest flexibility (Different materials can be grown in the same system)
❖ Growth of sharp interfaces possible very suitable for heterostructures, (e.g., multi quantum wells (MQW))
Some of the sources like AsH3 are very toxic.
4
Introduction
Some about the name of MOCVD
In the reference, MOCVD also have some other names. Different people prefer different name. All the names refer to the same growth method.
3
Introduction
Compare of epitaxial methods
Growth method
LPE (Liquid phase epitaxy)
VPE (Vapor phase epitaxy MBE (Molecular Beam Epitaxy) MOCVD (Metal-Organic Chemical Vapor Deposition)
Reactor-1
11
The MOCVD technique and growth system
Reactor-2
12
The MOCVD technique and growth system
15 -52.5 -15.8 -82.5
88 -32 -28 175
Log[p(torr)]=B-A/T
7
Metalorganic compounds
MO compounds supply system
8
The MOCVD technique and growth system
Components of a MOCVD System
No Al contained compound, thick layer
1958 Deposit epilayer at 1967 ultrahigh vacuum
Hard to grow materials with high vapor pressure
1968 Use metalorganic compounds as the sources
Physics Department, Nanjing University
2-Dec-10
2
Outline
1. Introduction 2. Metalorganic compounds 3. The MOCVD technique and growth system 4. Epitaxial growth basic 5. Example: MOCVD growth of GaN 6. Materials Characterizations
gas handling system
reactor with heated susceptor
control unit
vacuum system
scrubbing system
9
The MOCVD technique and growth system
10
The MOCVD technique and growth system
The AIX 2800G4 HT in the 42x2 inch configuration
1
MOCVD technology and epitaxial growth
Chen Peng
Institute of Optoelectronics，Nanjing University & Yangzhou
P at 298 K (torr) 14.2 0.041 238 4.79 1.75 0.31 8.53 0.05 NhomakorabeaA
2780 3625 1825 2530 2830 2815 2190 3556
B
10.48 10.78 8.50 9.19 9.74 8.94 8.28 10.56
Melt point (oC)
6
Metalorganic compounds
MO compounds
Compound
(Al(CH3)3)2 Al(C2H5)3 Ga(CH3)3 Ga(C2H5)3 In(CH3)3 In(C2H5)3 Zn(C2H5)2 Mg(C5H5)2
TMAl TEAl TMGa TEGa TMIn TEIn DEZn Cp2Mg
time features
limit
1963 1958
Growth form supersaturated solution onto substrate
Use metal halide as transport agents to grow
Limited substrate areas and poor control over the growth of very thin layers
• MOCVD • OMCVD • MOVPE • OMVPE
(Metalorganic chemical vapor deposition) (Organometallic CVD) (MO vapor phase epitaxy)
• AP-MOCVD (Atmosphere MOCVD) • LP-MOCVD (Low pressure MOCVD)
mocvd
MOCVD概述MOCVD（金属有机化学气相沉积）是一种用于薄膜生长的化学气相沉积方法。
该方法利用金属有机化合物在高温下分解，从而在衬底表面沉积出所需的薄膜。
MOCVD在半导体材料、光电子学和纳米科技等领域广泛应用。
工艺流程MOCVD的工艺流程一般包括下述几个步骤：1.准备衬底：选择合适的衬底材料，并进行表面清洗和处理，以确保良好的薄膜生长条件。
2.载气流入：将所需的载气引入反应室，常用的载气有氢气、氩气等。
3.前体供应：将金属有机化合物的气体前体供应到反应室，通常通过气体输送系统控制前体的流量和浓度。
4.反应：在适当的温度和压力条件下，金属有机化合物分解并与衬底表面反应，形成所需的薄膜。
5.生长控制：对反应条件进行控制，如温度、压力、前体浓度等，以控制薄膜的成分、结构和生长速率。
6.结束和冷却：停止前体供应，并冷却样品，以结束薄膜的生长过程。
应用领域半导体材料生长MOCVD广泛应用于半导体材料的生长。
通过控制衬底、前体和反应条件，可以生长多种半导体材料，如GaAs、InP、GaN等。
这些材料在电子器件中具有重要的应用，如光电二极管、激光器、太阳能电池等。
光电子学由于MOCVD可以生长高质量的半导体材料薄膜，它被广泛应用于光电子学领域。
MOCVD生长的薄膜可以用于制备LED（发光二极管）和LD（激光二极管），这些器件在照明和通信等领域有重要应用。
纳米科技随着纳米科技的发展，MOCVD也发展出了纳米级的应用。
通过控制MOCVD的反应条件，可以生长纳米尺寸的量子点和超晶格结构，这些纳米结构在纳米电子学、纳米光学和生物医学等领域具有潜在应用。
优点与挑战优点1.高质量薄膜：MOCVD可以生长高质量、均匀的薄膜，具有较低的缺陷密度和较好的结晶特性。
2.选择性生长：通过调节反应条件和前体选择，可以实现对特定晶面和材料的选择性生长。
3.可扩展性：MOCVD方法可扩展到大面积、高通量的薄膜生长，适用于工业化生产。

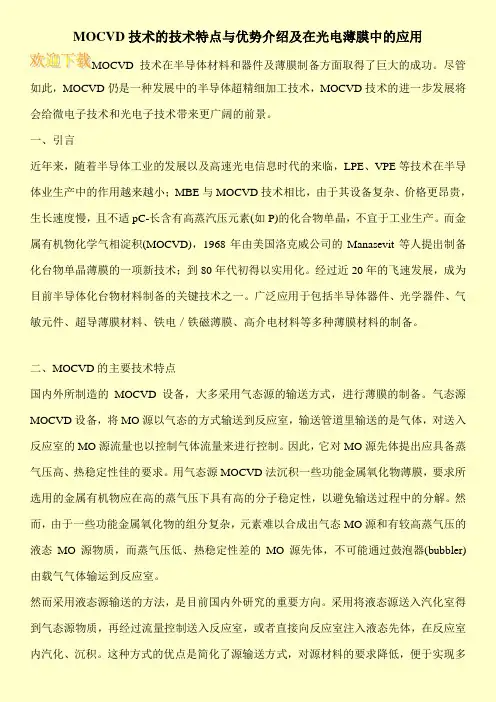

MOCVD技术的技术特点与优势介绍及在光电薄膜中的应用
MOCVD技术的技术特点与优势介绍及在光电薄膜中的应用MOCVD技术在半导体材料和器件及薄膜制备方面取得了巨大的成功。
尽管如此，MOCVD仍是一种发展中的半导体超精细加工技术，MOCVD技术的进一步发展将会给微电子技术和光电子技术带来更广阔的前景。
一、引言近年来，随着半导体工业的发展以及高速光电信息时代的来临，LPE、VPE等技术在半导体业生产中的作用越来越小；MBE与MOCVD技术相比，由于其设备复杂、价格更昂贵，生长速度慢，且不适pC-长含有高蒸汽压元素(如P)的化合物单晶，不宜于工业生产。
而金属有机物化学气相淀积(MOCVD)，1968年由美国洛克威公司的Manasevit等人提出制备化台物单晶薄膜的一项新技术；到80年代初得以实用化。
经过近20年的飞速发展，成为目前半导体化台物材料制备的关键技术之一。
广泛应用于包括半导体器件、光学器件、气敏元件、超导薄膜材料、铁电／铁磁薄膜、高介电材料等多种薄膜材料的制备。
二、MOCVD的主要技术特点国内外所制造的MOCVD设备，大多采用气态源的输送方式，进行薄膜的制备。
气态源MOCVD设备，将MO源以气态的方式输送到反应室，输送管道里输送的是气体，对送入反应室的MO源流量也以控制气体流量来进行控制。
因此，它对MO源先体提出应具备蒸气压高、热稳定性佳的要求。
用气态源MOCVD法沉积一些功能金属氧化物薄膜，要求所选用的金属有机物应在高的蒸气压下具有高的分子稳定性，以避免输送过程中的分解。
然而，由于一些功能金属氧化物的组分复杂，元素难以合成出气态MO源和有较高蒸气压的液态MO源物质，而蒸气压低、热稳定性差的MO源先体，不可能通过鼓泡器(bubbler)由载气气体输运到反应室。
然而采用液态源输送的方法，是目前国内外研究的重要方向。
采用将液态源送入汽化室得到气态源物质，再经过流量控制送入反应室，或者直接向反应室注入液态先体，在反应室内汽化、沉积。
这种方式的优点是简化了源输送方式，对源材料的要求降低，便于实现多。
mocvd的原理及应用
MOCVD的原理及应用1. 简介MOCVD（金属有机化学气相沉积）是一种常用于半导体器件制造的薄膜沉积技术。
它通过在高温下分解金属有机化合物来沉积出具有特定性质的材料薄膜，广泛应用于光电子、电子器件、传感器等领域。
2. 工作原理MOCVD的工作原理基于热分解金属有机化合物，并在局部反应过程中生成所需的元素。
主要包括以下步骤：2.1 材料供应•这一步骤中，金属有机化合物被蒸发，以供应原子组分用于沉积薄膜。
2.2 衬底制备•在MOCVD系统中，衬底被清洗和加热，以去除污染物并提供合适的表面条件来接受沉积材料。
2.3 沉积材料生成•衬底被置于反应室中，金属有机化合物分子通过比例阀和气流送入反应室。
•在反应室中，金属有机化合物发生热分解，生成金属和有机残留物。
•金属在表面反应，生成所需材料的薄膜。
2.4 管理反应过程•反应温度、气流速度和金属有机化合物的供应速率等参数需要准确控制，以获得所需薄膜的理想特性。
3. 应用领域MOCVD技术在以下领域得到广泛应用：3.1 光电子器件制造•MOCVD可用于生长具有特定波长、高纯度和优异光电特性的半导体材料。
这些材料常用于光电子器件，如激光器、LED等。
3.2 电子器件制造•在电子器件制造中，MOCVD可用于沉积具有特定性能的绝缘体、传导薄膜和金属氧化物薄膜。
3.3 传感器制造•MOCVD也广泛应用于传感器制造。
通过调整材料组分和沉积条件，可以获得特定性能的材料，用于制造高灵敏度、高稳定性的传感器。
3.4 生物医疗•MOCVD可以用于沉积生物医疗领域的材料，如生物传感器、生物医疗器械等。
3.5 其他应用领域•MOCVD还可用于制造太阳能电池、光伏设备、显示器件等。
4. 优势与挑战4.1 优势•MOCVD可以控制沉积材料的组分和性能，以满足不同应用的要求。
•MOCVD具有高度适应性，可用于不同形状和尺寸的衬底。
•MOCVD可在较低的温度下进行材料沉积，以减少热应力。
光电子低维结构材料和器件的发展
单电子效应
量子点
n=3
单电子效应 e2 > kT 2C ｰ Vg
静电能量
+
n=2 n=1
单电子晶体管
电子数控制和超低耗电晶体管
存储器件发展情况
1012
电流控制
电子数控制
256G 64G 16G
109
4G 1G 64M 16M 4M 1M
1存储＝100e
200
100
106 1980 1990 2000 Year 2010 2020 2030
双异质结激光器
• 限制载流 子和光波 采用异质 结
单量子阱激光器
• Al0.4Ga0.6As/ Al0.2Ga0.8As/ GaAs分别限 制（SCH） 单量子阱激 光器 • 阱和垒作为 波导层
多量子阱激光器
• 激光器性能 提高：阈值 电流降低， 光增益谱变 窄效率提高， 积分增益增 大，温度性 能提高。
• 改变阱(GaInAs) 和垒(AlInAs)的厚 度，可miniband改 变间隔 • Miniband可承受 更高的电流和功 率 • 750毫瓦，7.6微米， 室温
斜跃迁结构
• 4.3微 米,8.4微米 • 30mW • 线宽 0.3cm-1 • 125K
垂直跃迁结构
• 4.8微米 • 30mW
量子霍尔效应
I,II,III型超晶格
2.5 2.0
AlP AlAs
EC2 EC1
GaAs AlAs 0.5 Wavelength (m)
EV1
type I
AlSb
EV2 EC2
Band Gap Energy (eV)
type I
1.5 1.0 0.5 0.0 0.54
《宽禁带半导体发光材料》3.1MOCVD设备与氮化物材料生长基础
MOCVD通常的性能指标
硬件性能参数
衬底温 度
反应室 压力
衬底转速 范围
稳定性 均匀性 升温速率
范围
控制精度
系统气 密性
管路系统漏气率 反应室漏气率
0-2000转/分钟 100～1200℃
±1℃ ±3℃（在1000℃）
0.5 ℃-3℃/s 20-760Torr
MOCVD技术由于能在纳米尺度上精确控制外延层的厚度、组分 、掺杂及异质结构界面，所以其与分子束外延技术（MBE）一起 成为制备化合物半导体异质结、低维结构材料的重要方法。
MOCVD技术是一种动态非平衡生长技术，外延生长是高度受控 的相转变。因此，热力学完全决定着所有生长过程的驱动力，进 而确定最大生长速率。此外，在许多生长条件下对于外延热力学 的了解，可以确定合金的组分以及固体的化学配比。
Desorption
Diffusion
Pyrolysis
Adsorption
Surface reaction
Substrate
NH3
H
N
Ga(CH3)3
CH3
Ga
MOCVD的优势
高质量外延层
高生长速率 掺杂均一 重复性好
高量产，不需要超高真空（对比MBE）
成本优势 降低生长周期
高灵活性
同一系统可生长多种不同材料体系
陡峭界面适宜生长异质结
MQW，SLs
MOCVD生长的关键过程
化学反应
单相反应─气相中形成内核
源的高温分解及其加合物 复杂的激活反应
多相反应─衬底表面
台阶,结,及其引起的“缺陷”的性质和密度 源及其中间态的吸附和解吸作用 高温分解,包括复杂的激活反应 产品的吸附作用
外延生长技术概述
外延生长技术概述由 LED 工作原理可知,外延材料是LED的核心部分,事实上,LED的波长、亮度、正向电压等主要光电参数基本上取决于外延材料。
发光二极管对外延片的技术主要有以下四条：①禁带宽度适合。
②可获得电导率高的P型和N型材料。
③可获得完整性好的优质晶体。
④发光复合几率大。
外延技术与设备是外延片制造技术的关键所在,金属有机物化学气相淀积(Metal-Organic Chemical VaporDeposition,简称MOCVD)技术生长III-V族,II-VI族化合物及合金的薄层单晶的主要方法。
II、III族金属有机化合物通常为甲基或乙基化合物,如：Ga(CH3)3,In(CH3)3,Al(CH3)3,Ga(C2H5)3,Zn(C2H5)3等,它们大多数是高蒸汽压的液体或固体。
用氢气或氮气作为载气,通入液体中携带出蒸汽,与V族的氢化物(如NH3,PH3,AsH3)混合,再通入反应室,在加热的衬底表面发生反应,外延生长化合物晶体薄膜。
MOCVD具有以下优点：用来生长化合物晶体的各组份和掺杂剂都可以以气态方式通入反应室中,可以通过控制各种气体的流量来控制外延层的组分,导电类型,载流子浓度,厚度等特性。
因有抽气装置,反应室中气体流速快,对于异质外延时,反应气体切换很快,可以得到陡峭的界面。
外延发生在加热的衬底的表面上,通过监控衬底的温度可以控制反应过程。
在一定条件下,外延层的生长速度与金属有机源的供应量成正比。
MOCVD及相关设备技术发展现状：MOCVD技术自二十世纪六十年代首先提出以来,经过七十至八十年代的发展,九十年代已经成为砷化镓、磷化铟等光电子材料外延片制备的核心生长技术。
目前已经在砷化镓、磷化铟等光电子材料生产中得到广泛应用。
日本科学家Nakamura将MOCVD应用氮化镓材料制备,利用他自己研制的MOCVD设备(一种非常特殊的反应室结构),于1994年首先生产出高亮度蓝光和绿光发光二极管 ,1998年实现了室温下连续激射10,000小时,取得了划时代的进展。
