微机保护构成及数据采集系统.

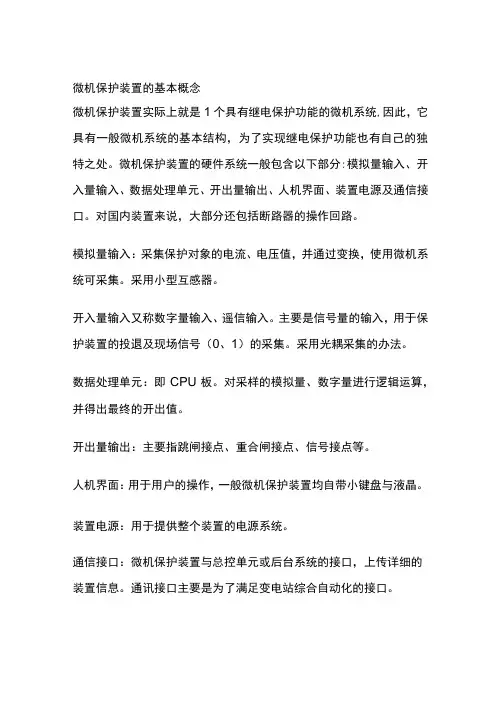

§2.1 微机保护系统构成
2微机保护是以电压、电流的采样值为输入量, 以微机为控制器,以电气设备的断路器为被控对象的一个开环离散控制系统。
2微机保护是将被保护设备输入的模拟量经模数转换器后变为数字量,再送入计算机进行分析和处理的保护装置。 2微机保护由硬件和软件两部分构成。微机保护整套硬件通常是用单独的专用机箱组装,包括数据采集系统、微型机主系统、开关量输出、输入系统及外围设备等。
2微机保护的软件由初始化模块、数据采集管理模块、故障检出模块、故障计算模块与自检模块等组成。
2微机保护的硬件系统包括以下五部分:
31.数据采集系统(或称模拟量输入系统 :包括 电压形成、采样保持、多路开关及数模转换。 32.微型机(或微处理器主系统:包括微处理器、 程序存储器(ROM 、数据存储器(RAM 、定时 器、并串接口等。
33.开关量输入输出系统:由微型机的并行接口、 光电隔离器件及有触点的中间继电器等组成。完 成保护需要的外部触点接入、出口跳闸、人机对 话等功能。
34.通信接口 。包括通信接口电路及接口以实现多 机通信或联网
35.逆变稳压电源(5V ±15V、±24V
2微机保护硬件构成框图(书
微机保护用硬件特点
3集成微处理器(MPU 、只读存储器 (ROM随机存取存储器 (RAM、定时器、模数转换器 (AD、并行接口 (PIO、闪存单元 (FLASH、数字信号处理器 (DSP、通信接口等多种功能集成在一个芯片内的单片机系统。
3把所有总线连同单片机都集成在一个芯片内的总线不出片技术。
3不区分微机、单片机、微处理器
2微机保护的软件包括
1. 数字滤波器,如减法滤波器、加法滤波器等。像有些不便于采用模拟滤波器的场合,如傅立叶滤波、小波变换等 ;
2. 微机保护算法,像幅值和相位计算、选相算法、滤序算法等 ;
3. 保护动作判据,保护基本原理的具体体现 ;
4. 逻辑输出,执行跳闸、告警等数字信号输出。
n为模数转换(AD做准备、转换模拟量为数字量 n适应电力系统故障信号特点
°频谱分布宽广:从直流、衰减直流、工频基波分量到各次谐波(最高到数百千赫兹在内的暂态信号
°动态范围宽广:从正常运行的几十安培到短路状态下的几万安培甚至几十万安培
°微机保护常用的数据采集系统有两种:
°一是采用逐次逼近原理的A/D芯片构成的数据采集系统;
°另一种是采用VFC芯片构成的压频变换式数据采集系统
2
高压或超高压的保护装置我国大都采用 VFC 换方式。
2ADC 方式是将模拟量直接转变为数字量的方法;
2VFC 方式是将模拟量先转变为频变脉冲量,再通过脉冲计数变换为数字量的一种变换方法。
n
适应继电保护特点要求 °
模拟量设置应满足继电保护功能要求为准则 °典型的高压线路保护需要:三相电流、零序 电流;三相电压、线路侧线间电压;
