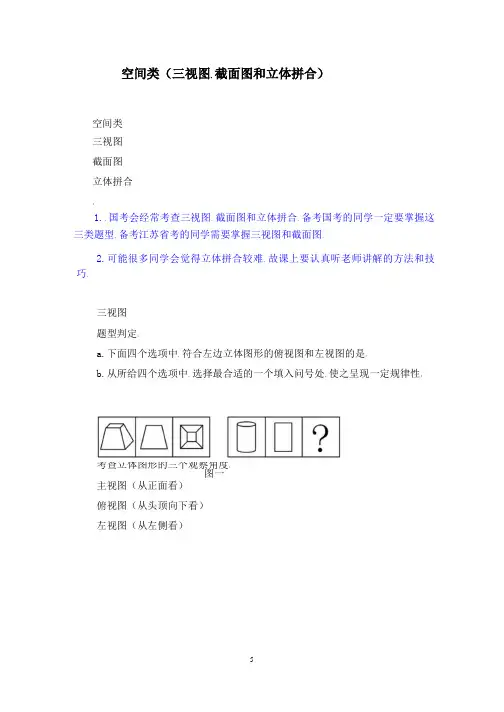

“三视图”考点归纳
国考之空间类(三视图、截面图和立体拼合)总结与解析
空间类（三视图、截面图和立体拼合）1.，国考会经常考查三视图、截面图和立体拼合，备考国考的同学一定要掌握这三类题型，备考江苏省考的同学需要掌握三视图和截面图。
2.可能很多同学会觉得立体拼合较难，故课上要认真听老师讲解的方法和技巧。
三视图题型判定：a.下面四个选项中，符合左边立体图形的俯视图和左视图的是：b.从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定规律性：考查立体图形的三个观察角度：主视图（从正面看）俯视图（从头顶向下看）左视图（从左侧看）空间类 三视图 截面图 立体拼合：图一解题原则：（1）观察到的三视图都是平面图（1）（2）（3）（2）原图有线就有线，原图没线就没线（3）当被遮挡住时，看不见被遮挡部分（4）有些角度下弧会被压平【注意】三视图：三视图相对来说比较简单，故优先讲解。
1.题型判定：图二图三图四（1）若问法为“下面四个选项中，符合左边立体图形的俯视图和左视图的是”，题干中明确说明了出现“视图”，则考查三视图。
（2）若问法为“从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定规律性”，问法很平常，此时需要观察题干特征。
如图一中，第一组图1为立体图形，图 2、图 3 为平面图形。
第二组图 1 为立体图形，图 2 为平面图形。
题干中出现两组图，且每组图形的第一幅图为立体图形，后两幅图为平面图形，则考查三视图。
2.考查立体图形的三个观察角度（常考）：（1）主视图：从前往后看。
（2）俯视图：从上往下看。
（3）左视图：从左往右看。
（4）例：图（1）为梯形加 1个小圆，是从左向右观察得到的视图，为左视图；图（2）中间为梯形中间加 1 个小矩形，是从前向后观察得到的视图，为主视图；图（3）可以看见所有的图案（上帝视角），是从上向下观察得到的视图，为俯视图。
3.解题原则：（1）观察到的三视图都是平面图（想象自己有“铁砂掌”，从观察的角度将图形“拍扁”，得到的视图一定是平面图）。

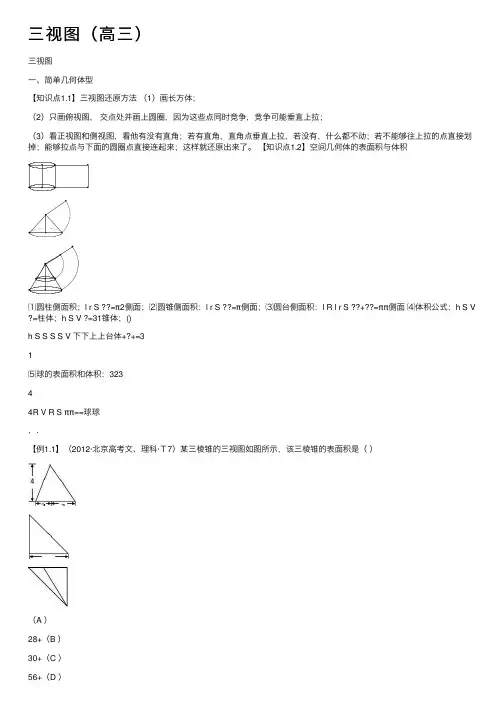

三视图（高三）
三视图（⾼三）三视图⼀、简单⼏何体型【知识点1.1】三视图还原⽅法（1）画长⽅体；（2）只画俯视图，交点处并画上圆圈，因为这些点同时竞争，竞争可能垂直上拉；（3）看正视图和侧视图，看他有没有直⾓；若有直⾓，直⾓点垂直上拉，若没有，什么都不动；若不能够往上拉的点直接划掉；能够拉点与下⾯的圆圈点直接连起来；这样就还原出来了。
【知识点1.2】空间⼏何体的表⾯积与体积⑴圆柱侧⾯积；l r S ??=π2侧⾯；⑵圆锥侧⾯积：l r S ??=π侧⾯；⑶圆台侧⾯积：l R l r S ??+??=ππ侧⾯⑷体积公式：h S V =柱体；h S V ?=31锥体；()h S S S S V 下下上上台体+?+=31⑸球的表⾯积和体积：32344R V R S ππ==球球，.【例1.1】（2012·北京⾼考⽂、理科·Ｔ7）某三棱锥的三视图如图所⽰，该三棱锥的表⾯积是（）（A ）28+（B ）30+（C ）56+（D ）60+【解题指南】由三视图还原直观图，再求表⾯积.【解析】选B.直观图如图所⽰，底⾯是边长AC=5，BC=4的直⾓三⾓形，且过顶点P 向底⾯作垂线PH ，垂⾜在AC 上，AH=2，HC=3，侧（左）视图俯视图PH=4.145102ABC S ?==，154102PAC S ?=??=.因为PH ⊥⾯平ABC ⊥⾯，所以PH BC ⊥.⼜因为所以BC PC ⊥，所以145102PBC S ?==.在PAB ?中，PA PB AB ===PA 中点E ，连结BE ，则6BE =，所以162PAB S ?=?=因此三棱锥的表⾯积为10101030+++=+【变式1】（2013·⼴东⾼考⽂科·Ｔ6）某三棱锥的三视图如图所⽰，则该三棱锥的体积是（）A ．16 B ．13 C ．23D ．1 【解题指南】本题考查空间想象能⼒，要能由三视图还原出⼏何体的形状. 【解析】选B. 由三视图判断底⾯为等腰直⾓三⾓形，三棱锥的⾼为2，则111=112=323V .【变式2】(2013·浙江⾼考⽂科·T5)已知某⼏何体的三视图(单位:cm)如图所⽰,则该⼏何体的体积是 ( )A.108cm 3B.100cm 3C.92cm 3D.84cm 3 【解题指南】根据⼏何体的三视图,还原成⼏何体,再求体积. 【解析】选B.由三视图可知原⼏何体如图所⽰,所以111111ABCD A B C D M A D N V V V --=-1166334410032=??-?=. 【变式3】(2013·浙江⾼考理科·T12)若某⼏何体的三视图(单位:cm )如图所⽰,则此⼏何体的体积等于 cm 3 .【解题指南】先由三视图,画出⼏何体,再根据⼏何体求解. 【解析】由三视图可知原⼏何体如图所⽰,所以111ABC A B C M ABC V V V --=-111153345343306243232ABC ABC S S =?-=-=-= . 【答案】24 【变式4】（2011·新课标全国⾼考理科·Ｔ6）在⼀个⼏何体的三视图中，正视图和俯视图如图所⽰，则相应的侧视图可以为（）（A ）（B ）（C ）（D ）【思路点拨】由正视图和俯视图可联想到⼏何体的直观图，然后再推出侧视图.【精讲精析】选D. 由正视图和俯视图可以推测⼏何体为半圆锥和三棱锥的组合体（如图所⽰），且顶点BCA在底⾯的射影恰是底⾯半圆的圆⼼，可知侧视图为等腰三⾓形，且轮廓线为实线，故选D【变式5】（2014·四川⾼考⽂科·Ｔ4）某三棱锥的侧视图、俯视图如图所⽰，则该三棱锥的体积是（）（锥体体积公式：13V Sh=，其中S 为底⾯⾯积，h 为⾼）A ．3 B ．2 C D ．1【解题提⽰】由三视图得到该三棱锥的直观图是解决本题的关键.【解析】选D.根据所给的侧视图和俯视图，该三棱锥的直观图如下图所⽰．从俯视图可知，三棱锥的顶点A 在底⾯内的投影O 为边BD 的中点，所以AO 即为三棱锥的⾼，其体积为21213V ==.【变式6】（2014·湖南⾼考理科·Ｔ7）7．⼀块⽯材表⽰的⼏何何的三视图如图2所⽰，将该⽯材切削、打磨，加⼯成球，则能得到的最⼤球的半径等于 ( )A ．1B ．2C ．3D ．4【解题提⽰】先由三视图画出直观图，判断这个⼏何体是底⾯是边长为6，8，10的直⾓三⾓形，⾼为12的躺下的直三棱柱，底⾯的内切圆的半径就是做成的最⼤球的半径。
高中数学立体几何基础知识
高中数学立体几何基础知识一、三视图1、中心投影和平行投影（1）中心投影：投射线均通过投影中心的投影。
（2）平行投影：投射线相互平行的投影。
（3）三视图的位置关系与投影规律2、一个空间几何体的三视图包括:主视图、左视图、俯视图.三视图的位置关系为：俯视图在主视图的下方、左视图在主视图的右方．三视图之间的投影规律为：主、俯视图———长对正；主、左视图———高平齐；俯、左视图———宽相等．3、直观图画法斜二测画法的规则：（1）在空间图形中取互相垂直的x轴和y轴，两轴交于O点，再取z轴，使xOz∠=90°，且yOz∠=90°．（2）画直观图时把它们画成对应的x'轴、y'轴和z'轴，它们相交于O'，并使x O y'''∠=45°，x O z'''∠=90°。
（3）已知图形中平行于x轴、y轴或z轴的线段，在直观图中分别画成平行于x'轴、y'轴和z'轴的线段．（4）已知图形中平行于x轴和z轴的线段，在直观图中长度相等；平行于y轴的线段，长度取一半．二、多面体与旋转体1、空间几何体的结构特征（1）棱柱、棱锥、棱台和多面体棱柱是由满足下列三个条件的面围成的几何体：①有两个面互相平行；②其余各面都是四边形；③每相邻两个四边形的公共边都互相平行；棱柱按底面边数可分为：三棱柱、四棱柱、五棱柱等．棱柱性质：①棱柱的各个侧面都是平行四边形，所有的侧棱都相等；②棱柱的两个底面与平行于底面的截面是对应边互相平行的全等多边形.③过棱柱不相邻的两条侧棱的截面都是平行四边形.棱锥是由一个底面是多边形，其余各面是有一个公共顶点的三角形所围成的几何体．棱锥具有以下性质：①底面是多边形；②侧面是以棱锥的顶点为公共点的三角形；③平行于底面的截面和底面是相似多边形，相似比等于从顶点到截面和从顶点到底面距离的比．截面面积和底面面积的比等于上述相似比的平方．棱台是棱锥被平行于底面的一个平面所截后，截面和底面之间的部分．由棱台定义可知，所有侧棱的延长线交于一点，继而将棱台还原成棱锥．多面体是由若干个多边形围成的几何体．多面体有几个面就称为几面体，如三棱锥是四面体．（2）圆柱、圆锥、圆台、球分别以矩形的一边，直角三角形的一直角边，直角梯形垂直于底边的腰所在的直线，半圆以它的直径所在直线为旋转轴，旋转一周而形成的几何体叫做圆柱、圆锥、圆台、球abβα圆柱、圆锥和圆台的性质主要有：①平行于底面的截面都是圆；②过轴的截面（轴截面）分别是全等的矩形、等腰三角形、等腰梯形；③圆台的上底变大到与下底相同时，可以得到圆柱；圆台的上底变小为一点时，可以得到圆锥． 2名称 圆柱 圆锥 圆台 球 S 侧 2πrl πrl π(r 1+r 2)l S 全 2πr(l+r) πr(l+r)π(r 1+r 2)l+π(r 21+r 22)4πR 2Vπr 2h31πr 2h 31πh(r 21+r 1r 2+r 22) 34πR 3表中l 、h 分别表示母线、高，r 表示圆柱、圆锥与球冠的底半径，r 1、r 2分别表示圆台 上、下底面半径，R 表示半径。
高中数学 三视图 知识点总结及解题技巧专题汇总
高中数学三视图知识点总结及解题技巧专题汇总高中数学三视图知识点总结及解题技巧专题汇总三视图是指物体向投影面投影所得到的图形。
将物体在三个相互垂直的平面内作垂直投影所得的三个图形，称为三视图，分别为主视图（正）、俯视图和侧（左）视图。
正投影是指投影线互相平行，并都垂直于投影面的投影。
识图技巧包括试图位置、侧面与试图的关系、看图要领和选取的几何体。
一般三视图的放置方式是按照标准位置，便于尺寸的对应。
当几何体的侧面与投影面不平行时，该侧面的视图形状不是真实的形状，只有当侧面与投影面平行时，视图才能真实地反映几何体侧面的形状。
在看图时，主、俯视图长对正；主、侧视图高平齐；俯、侧视图宽相等。
在三视图考题中，选取的几何体一般有三种，包括常见的几何体、被平面截取后得到的几何体和组合体。
解题要领包括先确定底面、找视图中有线线垂直的地方和注意三视图与几何体的摆放位置直接相关。
大多数试题中下、俯视图的图形都是几何体底面的真实形状。
关键线往往对应着几何体中线面垂直、面面垂直的地方。
几何体的高很多情况就是视图平面图形的高，求几何体的体积时这一点显得尤为重要。
同样一个几何体若摆放位置不同，那么三视图的形状也会有变化。
典型例题讲解：某几何体的三视图如下，确定它的形状。
通过分析俯视图，可以知道底面是直角三角形；通过主视图，可以确定SA在几何体中是一条与底面垂直的棱。
重新画出三视图，放到标准位置，方便长度关系的计算。
由对应关系，可以算得底面三角形的高应为2，故底面的面积为4.高为2，则体积为18/3=6.综上所述，了解三视图的概念和识图技巧，掌握解题要领和典型例题的解法，能够有效提高解决三视图问题的能力。
已知某个几何体的三视图如下，根据图中标出的尺寸（单位：cm），可得这个几何体的体积是多少？分析：1）看俯视图，确定底面为一个正方形。
2）看正视图和俯视图，最右边应该垂直于底面，且与底面垂直的是一个三角形的面。
3）这样就可以确定了，这个几何体是一个四棱锥，底面是正方形，一个侧面是等腰三角形且与底面垂直。
三视图知识点五年级
三视图知识点五年级三视图是一种常见的图形表达方式，它包括主视图、侧视图和俯视图。
在小学五年级的数学课程中，学生开始接触和学习三视图的基本概念和应用。
通过学习三视图，学生们能够更好地理解物体在不同方向上的投影，从而培养他们的空间想象能力和几何直观。
三视图的基本概念：- 主视图：通常指物体正面的视图，即从物体的正面看去所得到的图形。
- 侧视图：指的是物体侧面的视图，通常是从物体的左侧或右侧看去所得到的图形。
- 俯视图：指的是从物体上方看下去的视图，即从物体的顶部看去所得到的图形。
学习三视图的重要性：- 空间观念的培养：通过三视图的学习，学生可以更直观地理解物体在空间中的位置和形状。
- 几何知识的应用：三视图是解决几何问题的重要工具，它帮助学生在解决实际问题时，能够从不同角度考虑问题。
- 数学思维的锻炼：三视图的学习要求学生进行空间想象，这有助于培养学生的数学思维和逻辑推理能力。
三视图的绘制方法：- 确定观察点：在绘制三视图之前，需要确定观察者的位置，即从哪个方向观察物体。
- 绘制轮廓线：根据观察点，绘制物体的轮廓线，确保线条清晰，能够反映出物体的基本形状。
- 标注尺寸：在绘制完轮廓线后，需要对物体的各个部分进行尺寸标注，以确保三视图的准确性。
三视图的应用实例：- 在建筑学中，设计师会使用三视图来展示建筑物的各个面，以便于施工和理解。
- 在工程设计中，三视图是展示机械零件和产品结构的重要方式。
- 在艺术创作中，三视图可以帮助艺术家从不同角度捕捉物体的形态，创造出立体的视觉效果。
总结：通过学习三视图，五年级的学生们不仅能够掌握一项基本的数学技能，还能够提高他们对空间和形状的认识，为将来更复杂的数学和科学学习打下坚实的基础。
此外，三视图的学习也有助于培养学生的创新思维和解决问题的能力。
希望学生们能够在学习过程中，不断探索和实践，从而更好地理解和掌握三视图。

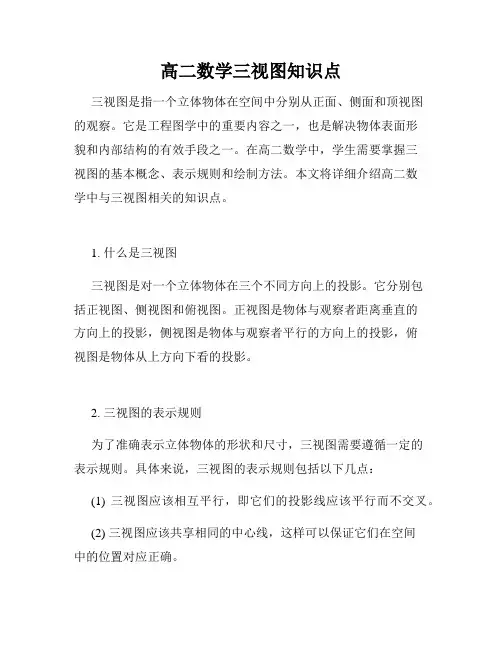

高二数学三视图知识点
高二数学三视图知识点三视图是指一个立体物体在空间中分别从正面、侧面和顶视图的观察。
它是工程图学中的重要内容之一，也是解决物体表面形貌和内部结构的有效手段之一。
在高二数学中，学生需要掌握三视图的基本概念、表示规则和绘制方法。
本文将详细介绍高二数学中与三视图相关的知识点。
1. 什么是三视图三视图是对一个立体物体在三个不同方向上的投影。
它分别包括正视图、侧视图和俯视图。
正视图是物体与观察者距离垂直的方向上的投影，侧视图是物体与观察者平行的方向上的投影，俯视图是物体从上方向下看的投影。
2. 三视图的表示规则为了准确表示立体物体的形状和尺寸，三视图需要遵循一定的表示规则。
具体来说，三视图的表示规则包括以下几点：(1) 三视图应该相互平行，即它们的投影线应该平行而不交叉。
(2) 三视图应该共享相同的中心线，这样可以保证它们在空间中的位置对应正确。
(3) 三视图的尺寸应该相互关联，即它们的尺寸应该按照比例关系绘制。
3. 三视图的绘制方法在绘制三视图时，首先需要确定图纸上的比例尺。
然后，按照投影关系和比例关系，分别绘制正视图、侧视图和俯视图。
具体绘制方法如下：(1) 正视图：从物体的正面观察，按照比例标注物体的尺寸和形状。
通常将正视图放在图纸的左侧，方便观察和理解。
(2) 侧视图：从物体的侧面观察，按照比例标注物体的尺寸和形状。
通常将侧视图放在正视图的右侧。
(3) 俯视图：从物体的上方观察，按照比例标注物体的尺寸和形状。
通常将俯视图放在图纸的底部。
4. 三视图的应用三视图在工程图学中有广泛的应用。
首先，三视图可以用来描述和表达立体物体的形状和结构，方便设计和制造。
其次，三视图可以用来解决空间几何问题，如平行和垂直关系的判断。
此外，三视图还可以用来展示和分析建筑、机械和电路等领域的具体问题。
总结：高二数学中的三视图知识点包括三视图的基本概念、表示规则和绘制方法。
通过掌握三视图的原理和技巧，可以有效地解决立体物体的表面形貌和内部结构问题。
《三视图》 知识清单
《三视图》知识清单一、什么是三视图三视图是指能够正确反映物体长、宽、高尺寸的正投影工程图。
三视图分别是主视图、俯视图和左视图。
主视图是从物体的前面向后面投射所得的视图，能反映物体的前面形状；俯视图是从物体的上面向下面投射所得的视图，能反映物体的上面形状；左视图则是从物体的左面向右面投射所得的视图，能反映物体的左面形状。
通过这三个视图，可以较为全面、准确地表达出物体的形状和结构，为设计、制造等工作提供重要的依据。
二、三视图的投影规律1、主、俯视图长对正主视图和俯视图反映物体的长度，两者的长度方向尺寸是相等的，即“长对正”。
2、主、左视图高平齐主视图和左视图反映物体的高度，它们的高度方向尺寸是相同的，即“高平齐”。
3、俯、左视图宽相等俯视图和左视图反映物体的宽度，其宽度方向尺寸是一致的，即“宽相等”。
这三个投影规律是绘制和阅读三视图的关键，必须牢记并熟练运用。
三、三视图的绘制方法1、观察分析物体在绘制三视图之前，要仔细观察物体的形状、结构，明确物体的主要特征和各部分之间的关系。
2、确定视图方向一般情况下，主视图的选择要能够最清晰地反映物体的主要形状特征。
俯视图通常放在主视图的正下方，左视图放在主视图的正右方。
3、绘制草图先画出物体的大致轮廓，按照投影规律确定各视图的位置和大小。
注意线条的虚实，看得见的轮廓线用实线表示，看不见的轮廓线用虚线表示。
4、加深图线在草图的基础上，用较粗的实线加深物体的轮廓线，用细实线表示尺寸线、中心线等。
5、标注尺寸标注出物体的长、宽、高尺寸，尺寸标注要符合国家标准的规定。
四、三视图中的线条类型1、实线表示物体可见的轮廓线。
2、虚线表示物体不可见的轮廓线。
3、点划线通常用于表示对称中心线、轴线等。
4、双点划线用于表示假想的轮廓线，如运动部件的极限位置轮廓线。
正确理解和使用这些线条类型，能够清晰准确地表达物体的形状和结构。
五、读三视图的方法1、抓特征首先观察各个视图的形状特征，初步判断物体的大致形状。
初中数学知识点精讲精析 三视图
第二节三视图
要点精讲
1．视图：物体的正投影称为视图，把从物体正面的视图称为主视图，从物体的左侧面得到的视图称为左视图，从物体上面得到的视图称为俯视图，统称三视图。
2．三视图的位置：
俯视图画在主视图的下方，左侧图画在主视图的右面。
3．画三视图的“三等原则”：
（1）主视图与俯视图的长度相等，且相互对正，即“长对正”
（2）主视图与左视图的高度相等，且相互平齐，即“高平齐”
（3）俯视图与左视图的宽度相等，即“宽相等”
4．常见几何体的平面或侧面展开图
①圆柱体的侧面展开图是矩形
②圆锥体的侧面展开图是扇形
③直棱柱的侧面展开图是矩形
④正三棱锥
⑤正方体
⑥长方体
典型例题
1．圆锥体的主视图是，左视图是，俯视图是．【答案】三角形、三角形、圆
2．球的三视图分别是，，．
【答案】圆，圆，圆。
