35旋转飞椅
积木进阶课程PPT-下6-1旋转飞椅
4
• 分类 • 旋转飞椅又分为成人飞椅和儿童飞椅，
在国内主要常见于游乐园的大型（成人 ）旋转飞机和豪华飞椅之类，而街边也 能见到小型的（儿童）旋转升降小飞机
5
• 儿童旋转飞椅，常见的为旋转升降小飞 机，由玻璃钢和钢材做成的，可以左右 旋转并且上下升降的玩具。升降旋转小 飞机，儿童乘坐在飞机中，启动开关或 者投币，飞机可以自动旋转，同时做匀 速往复升降运动，伴随着优美动听的儿 歌（可自行更换）及七彩灯光，令儿童 留恋往返。
积木机器人进阶课程（上）
科技奥运单元 --- 旋一
二 • 情景引入
三 • 科学知识点
• 机器人搭建
四
五 • 程序学习
2
• 教学目标
– 知识目标
• 了解旋转飞椅。 • 了解智能篮筐的功能
– 能力目标
• 自主搭建旋转飞椅机器人 • 练习常用分解指令卡的功能
3
• 旋转飞椅介绍 • 旋转飞椅是一种新颖的飞行塔类游乐设
• 旋转升降小飞机又有1/2/4/6座等之分。
6
• 科学知识点
离心运动
• 离心运动是指物体有远离中心运动的现象。 • 离心力是一种惯性的表现，实际是不存在的
7
旋转飞椅机器人
8
9
10
11
12
13
14
15
• 编程任务
• 按碰撞开关的时候旋转飞椅快速运动，LED交替闪 烁
• 不按碰撞开关飞椅停止工作
16
• 程序学习
– 数据线连接方式
IN1
OUT1
碰撞开关
机器人教育课件-《旋转飞椅》
离心力
➢什么是离心力？
离心运动：是指物体有远离中心运动的现象
离心力：是一种惯性力，它使旋转的物体远离它 的旋转中心。离心力不是真实存在的力，用于 描述离心运动而设置的一个名称。
洗衣机是通过什么方
法把衣服甩干的呢？
脱水机就是利用离心力的原理，脱水桶 底部连接着一个电动机，脱水桶上面有很多出 水孔，当电机高速旋转时脱水桶也会同时旋转 起来，高速旋转会产生离心力，在离心力的作 用下，水就会被甩出来。
偏低 偏高
总结：旋转速度赶快，飞椅的高度
越高
越低。
离心力在生活中的应用
离心现象：圆周运动的物体，如果原来提供 圆周运动的力突然消失或者变小，这个物 体就会做逐渐远离圆心的运动
离心机
➢活动探究
探究旋转飞椅速度与高度的关系
转的速度慢一点，与转的速度快一些， 飞椅的高度一样吗？
ቤተ መጻሕፍቲ ባይዱ
我的猜测
速度较慢的时候 偏低 偏高
实际情况
偏低 偏高
速度较快的时候 偏低 偏高
36座摇头飞椅(B级)设计说明书
FY36摇头飞椅（B级）设计说明书编制/日期：审核/日期：批准/日期：广州ABC游乐设备有限公司地址：广东省广州ahdndn工业园461号电话：(021)64855541 64855461 传真:(021)64855541 / 邮政编码:321142EMAIL：zjfengyl@目录1 产品设计简介 (1)2 设计方案 (1)3 结构特点 (2)4 工作原理 (2)5 主要技术参数 (2)6 主要设计依据 (2)7 主要受力部件 (3)8 主要技术要求 (3)9 包装运输技术及安装技术要求： (4)1 产品设计简介本次设计的摇头飞椅属于大型游乐设施中飞行塔类的B级产品，是根据公司决定，依据《中华人民共和国行政许可法》、《特种设备安全监察条例》、GB/T8408-2008《游乐设施安全规范》等法规、条例和标准，历时三个月设计出来的。
2 设计方案摇头飞椅是乘人部分用挠性件吊挂, 边升降边绕垂直轴旋转的大型游乐设备，依据大型游乐设备分级标准，定为B级产品。
伞架上均布有36个乘员座椅，本设备通过液压缸与轨道结合达到摇头的效果，再由电机带动伞架，达到旋转的目的，使乘客在具有安全感的基础上体验到不同一般的趣味性和惊险性。
设备外观装饰有外包装和灯光，配有音乐，使整个设备即豪华又大方。
简图如下：第 1 页共5 页3 结构特点大型船体载着乘员在空中来回摆动时，乘员在上下运动过程中体验着超重与失重的感觉。
船体由四根直管悬挂，外观威武高大。
摆动动作由驱动摩察轮和液压推杆共同完成，结构简单、工作可靠，便于维修管理。
4 工作原理油泵电机启动油缸升起，主回转电机启动，上部回转电机启动，大盘开始旋转，大盘升到顶部开始摇头一定时间后，油缸下降，大盘也开始下降，座椅部分继续旋转，旋转部分停止，油缸下降，大油泵停止，小油泵停止，一个工作周期完成。
5 主要技术参数1.驱动功率：22kW2.辅助功率：0.3kW3.旋转直径：14.8m4.转盘倾角：15°5.最大载客人数：36人6.设备总重：10.4t7.设备总高：7.3m(不含装饰）8.占地面积：φ18.2m9.最大运行高度：9.2m10.最大运行速度：8.7rpm6 主要设计依据1) 中华人民共和国行政许可法2) 中华人民共和国特种设备安全法第 2 页共5 页3) 特种设备安全监察条例4) 机电类特种设备制造许可规则（试行）5) 游乐设施安全技术监察规程（试行）6) 游乐设施监督检验规程（试行）7) GB8408-2008 游乐设施安全规范8) GB/T18164-2008 观览车类游艺机通用技术条件9) GB/T20049-2006 游乐设施代号10)《机械设计手册》化学工业出版社2016年3月第6版11)《机械设计计算手册》化学工业出版社2012年5月第2版7 主要受力部件主要受力部件及零件1)机架部件2)上旋转部件3)下旋转部件4)座椅固定吊板5)伞架组件主要受力销轴1) 油缸挂耳轴8 主要技术要求制造技术要求：1）整机运行正常，无爬行和异常的震动、冲击、发热及声响。
旋转飞椅的工作原理
旋转飞椅的工作原理
旋转飞椅是由一个中心轴和多个座位构成的游乐设备。
它的工作原理是通过电机驱动中心轴的转动，使座位固定在轴上进行旋转。
具体来说，旋转飞椅的中心轴上安装有一个电机，该电机通过传动装置与轴相连。
当电机启动时，通过电能转化为机械能，驱动中心轴快速旋转。
在中心轴的周围，有多个座位平均分布。
这些座位通常是用安全材料制成的，可以固定乘客并确保安全。
每个座位都连接到中心轴上的转轴上，使座位能够随着中心轴的转动而旋转。
当旋转飞椅运行时，电机不断地将转动能量传递给轴，轴通过传动装置将能量传达到每个座位上的转轴。
这样，每个座位都会随着中心轴的转动而旋转起来，给乘客带来刺激和娱乐的体验。
为了确保安全，旋转飞椅在设计中考虑了多种安全措施。
首先，座位必须经过严格的材料和结构测试，以确保它们能够承受旋转和负荷。
其次，座位上通常还会配备安全带或固定装置，以保护乘客在旋转过程中的安全。
此外，设备还配备了紧急停止按钮，以便在紧急情况下及时停止运行。
总的来说，旋转飞椅的工作原理是通过电机驱动中心轴旋转，进而使座位固定在轴上旋转。
这样的设计使乘客能够体验到快速旋转的刺激感，同时通过各种安全措施确保他们的安全。
旋转飞椅原理
旋转飞椅原理
旋转飞椅，作为游乐园中备受欢迎的一种游乐设施，其独特的旋转和飞行体验
吸引了无数游客。
那么，究竟是什么原理让旋转飞椅能够如此灵活地旋转和飞行呢？
首先，我们需要了解旋转飞椅的结构。
旋转飞椅通常由一个中心支柱和多个连
接在支柱上的座椅组成。
当游客坐在座椅上后，整个结构就可以通过电机或机械装置开始旋转和摆动。
旋转飞椅的旋转原理主要是利用了角动量守恒定律。
当旋转飞椅开始旋转时，
由于座椅和游客的质量分布不均匀，就会产生一个不平衡的力矩。
为了保持角动量守恒，旋转飞椅就会产生一个旋转的趋势，使得整个结构开始旋转起来。
同时，由于旋转飞椅的座椅可以自由摆动，游客在旋转的过程中还会感受到一种仿佛在飞行的快感。
除了角动量守恒定律，旋转飞椅的旋转还涉及到离心力的作用。
当旋转飞椅开
始旋转时，游客所受到的离心力会使他们产生一种向外的惯性力，这就会让他们感受到一种被甩出去的感觉。
而随着旋转速度的增加，离心力也会增大，这就会让游客感受到更强烈的旋转和飞行体验。
此外，旋转飞椅的旋转还与摩擦力有关。
在旋转飞椅的座椅下方通常会有一个
摩擦力较小的平滑表面，这样可以减小旋转时的能量损耗，使得旋转更加顺畅。
同时，座椅和支柱之间也会采用一些润滑装置，以减小摩擦力，使得旋转更加轻松。
总的来说，旋转飞椅的旋转原理主要涉及到角动量守恒定律、离心力和摩擦力
等因素。
这些因素共同作用，使得旋转飞椅能够呈现出如此灵活的旋转和飞行体验，给游客带来了极大的乐趣。
希望通过本文的介绍，读者能对旋转飞椅的原理有所了解，也能更加享受在旋转飞椅上的快乐时光。

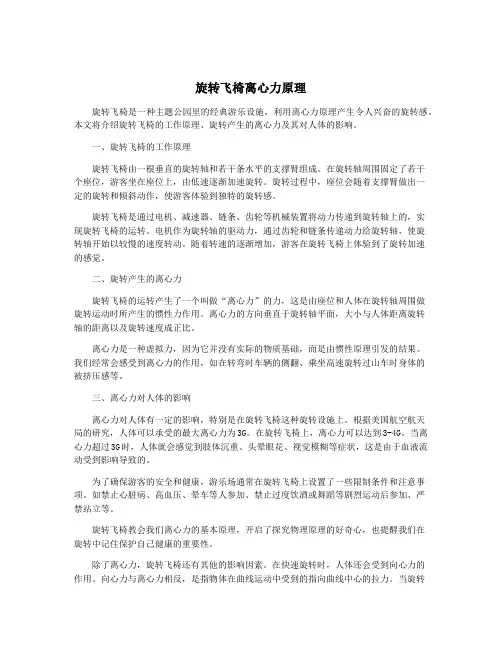

旋转飞椅离心力原理
旋转飞椅离心力原理旋转飞椅是一种主题公园里的经典游乐设施，利用离心力原理产生令人兴奋的旋转感。
本文将介绍旋转飞椅的工作原理、旋转产生的离心力及其对人体的影响。
一、旋转飞椅的工作原理旋转飞椅由一根垂直的旋转轴和若干条水平的支撑臂组成。
在旋转轴周围固定了若干个座位，游客坐在座位上，由低速逐渐加速旋转。
旋转过程中，座位会随着支撑臂做出一定的旋转和倾斜动作，使游客体验到独特的旋转感。
旋转飞椅是通过电机、减速器、链条、齿轮等机械装置将动力传递到旋转轴上的，实现旋转飞椅的运转。
电机作为旋转轴的驱动力，通过齿轮和链条传递动力给旋转轴，使旋转轴开始以较慢的速度转动。
随着转速的逐渐增加，游客在旋转飞椅上体验到了旋转加速的感觉。
二、旋转产生的离心力旋转飞椅的运转产生了一个叫做“离心力”的力，这是由座位和人体在旋转轴周围做旋转运动时所产生的惯性力作用。
离心力的方向垂直于旋转轴平面，大小与人体距离旋转轴的距离以及旋转速度成正比。
离心力是一种虚拟力，因为它并没有实际的物质基础，而是由惯性原理引发的结果。
我们经常会感受到离心力的作用，如在转弯时车辆的侧翻、乘坐高速旋转过山车时身体的被挤压感等。
三、离心力对人体的影响离心力对人体有一定的影响，特别是在旋转飞椅这种旋转设施上。
根据美国航空航天局的研究，人体可以承受的最大离心力为3G。
在旋转飞椅上，离心力可以达到3-4G。
当离心力超过3G时，人体就会感觉到肢体沉重、头晕眼花、视觉模糊等症状，这是由于血液流动受到影响导致的。
为了确保游客的安全和健康，游乐场通常在旋转飞椅上设置了一些限制条件和注意事项。
如禁止心脏病、高血压、晕车等人参加、禁止过度饮酒或舞蹈等剧烈运动后参加、严禁站立等。
旋转飞椅教会我们离心力的基本原理，开启了探究物理原理的好奇心，也提醒我们在旋转中记住保护自己健康的重要性。
除了离心力，旋转飞椅还有其他的影响因素。
在快速旋转时，人体还会受到向心力的作用。
向心力与离心力相反，是指物体在曲线运动中受到的指向曲线中心的拉力。
旋转飞椅作文400字
旋转飞椅作文400字
那天阳光明媚，我和小伙伴们来到了游乐园。
哇，那个旋转飞
椅看起来好刺激啊！我立马就决定要尝试一下。
一坐上飞椅，我就感觉像是被一股神秘的力量给提了起来。
飞
椅开始慢慢旋转，风呼呼地吹过我的脸颊，好凉快！我闭上眼睛，
感觉自己就像是在空中飞翔的小鸟，自由自在。
突然，飞椅的速度加快了！我吓得赶紧睁开眼睛，只见周围的
景物飞快地倒退，我觉得自己像是坐在了一个大转盘上面，被甩得
晕乎乎的。
但是，那种刺激感真的让人欲罢不能！我紧紧抓住扶手，大声尖叫，感觉整个人都释放了。
飞椅越转越快，我感觉自己都要飞出去了。
但是，那种失重的
感觉真的好爽啊！我就像是在云端漫步，整个世界都在我的脚下旋转。
我的心跳加速，肾上腺素飙升，好像整个人都要燃烧起来了。
终于，飞椅慢慢停了下来。
我感觉自己好像刚刚从另一个世界
里回来，整个人都轻飘飘的。
我站起身，走下飞椅，脸上挂着满足
的笑容。
这旋转飞椅真的太棒了！下次我还要再来！。
旋转飞椅的工作原理
旋转飞椅的工作原理
旋转飞椅是一种常见的游乐设施，其工作原理是通过电机的驱动，使椅子和支撑架能够水平旋转，给乘坐者带来旋转的刺激感。
下面将详细介绍旋转飞椅的工作原理。
旋转飞椅的主要组成部分包括支撑架、椅子、电机和控制系统。
首先，支撑架是旋转飞椅的框架结构，用于支撑椅子和电机。
支撑架一般由钢材制成，具有足够的强度和稳定性，以保证乘坐者的安全。
椅子是供乘坐者坐在上面的部分，通常采用舒适的座椅设计，以提供乘坐者舒适的体验。
椅子与支撑架连接，可以通过连接装置固定在支撑架上。
电机是旋转飞椅的核心驱动装置，一般采用直流电机或交流电机。
电机通过转动动力装置带动椅子和支撑架的旋转。
电机的转速和转向可以通过控制系统进行调节。
控制系统是用于控制旋转飞椅运行的部分，通常由电子控制器、传感器和配电装置组成。
电子控制器负责接收和处理来自传感器的输入信号，然后输出控制信号给电机，以实现旋转飞椅的控制。
在运行过程中，乘坐者坐在椅子上，通过安全装置系好安全带，确保乘坐者的安全。
当开始运行时，电机启动，通过转动动力装置带动椅子和支撑架水平旋转。
此时，乘坐者可以体验到快
速旋转带来的刺激感和乐趣。
在旋转飞椅的运行过程中，控制系统可以实时监测电机的转速和转向，通过调节控制信号来控制旋转飞椅的运行状态，以确保乘坐者的安全。
总结起来，旋转飞椅的工作原理是通过电机的驱动，使椅子和支撑架能够水平旋转，通过控制系统实现旋转飞椅的控制，给乘坐者带来快速旋转的刺激感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模型参考
下节再见
请输入内容或图片
旋转飞椅
博思明道机器人系列课件之一
阅读与思考
帮一帮
旋转飞椅是一种新颖的飞行塔类游乐设施，可乘48人，回转 速度每分钟9转。游客座椅在离心力的作用下绕立柱起伏飞旋，好 似银燕在晴空中回旋飞舞，此起彼伏，上下飘飞。他集娱乐性、 趣味性，惊险和刺激性于一体。
在游乐园里，你玩过旋转飞椅吗？旋转飞椅为什么能够旋转 起来？Leabharlann 实验与讨论一起讨论
★ 谁的旋转飞椅转的最快，做的最漂亮。
总结与拓展
旋转飞椅是一种新颖的飞行塔类游乐设施。豪华的外观装饰，有 趣的运动形式。游客乘坐在垂挂的吊椅上，随转盘的运转徐徐升起， 仿佛翱翔于天际，又如置身于波荡起伏的大海中，其乐无穷。游客座 椅在离心力的作用下绕立柱起伏飞旋，好似银燕在晴空中回旋飞舞， 此起彼伏，上下飘飞。
设计与制作
设计旋转飞椅
1
你的旋转飞椅要坚固，能够牢牢的立在桌子上。
2 要有能够旋转起来的至少2个以上的小椅子，体验旋 转的乐趣。
设计与制作
小知识
让我们简单了解一下离心力的相关知识。 离心力是一种虚拟力，是一种惯性力，它使旋转的物体远离它的 旋转中心。在牛顿力学里，离心力曾被用于表述两个不同的概念:在 一个非惯性参考系下观测到的一种惯性力，向心力的平衡。
