HFSS v9.2 & v10.0中文基础培训教程更多... h ttp://目录0. HFSS基础0.0Ansoft HFSS桌面0.1打开设计0.2设置模型类型1. HFSS参数建模1.1 HFSS边界条件定义与设置1.2 HFSS激励端口定义与设置2. HFSS分析设置3. HFSS数据处理4.HFSS求解过程及设置4.1 HFSS格剖分操作注：该教程将讨论Ansoft HFSS 应用中遇到的一些基本概念和术语z什么是HFSS？HFSS是一种充分利用我们熟知的windows界面对任意3D设备建模并进行高性能的全波电磁场仿真软件。
它集可视化、实体建模、自动控制于一体，可以快速、精确的求解你的3D电磁问题，是一种易于学习的开发设计环境。
Ansoft HFSS 使用了有限元算法（FEM）、自适应网格剖分以及卓越的图形显示，方便查看你所有的3D电磁问题。
HFSS可以计算S参数、谐振频率以及相应的场等问题。
其典型应用范围如下：1.封装建模– BGA, QFP, Flip-Chip倒装晶片2.印刷电路板建模– 能量/接地面, 栅格接地,底板3.硅/砷化镓– 螺旋感应器, 变压器4.电磁兼容/电磁干扰–屏蔽罩, 耦合, 近场或远场辐射5.天线/移动通信–贴片天线、偶极子天线、喇叭天线、手机共形天线、矩形螺旋线、SAR无限阵列, RCS雷达反射截面、FSS频率选择表面6.连接器– 同轴, SFP/XFP, 底板, 过渡7.波导–滤波器、谐振器、过渡、耦合器8.滤波器– 腔体滤波器、微带滤波器、介质滤波器HFSS是基于四面体网格单元的交互式仿真系统，它可以处理任意3D几何模型，特别是那些复杂曲线或复杂形状的物体的求解问题，且局部问题可以使用其他技术处理。
HFSS是一种高频结构仿真软件，Ansoft 开发者发展了对电磁仿真问题的有限元法的使用并实现了诸如切向矢量有限元法、自适应网格剖分、ALPS技术。
HFSS经典讲义HFSS教程
参数设置
根据具体问题和模型特点，合理设置求解器参数， 如网格划分精度、收敛标准、迭代次数等。这些参 数的设置直接影响求解结果的准确性和计算资源的 消耗。
频率扫描和参数扫描设置
频率扫描
通过设置扫描频率范围和步长，可以 分析模型在不同频率下的性能表现。 频率扫描有助于了解模型的频域特性 和谐振点等信息。
04
结果分析与优化调 整
微带天线辐射特性分析
01
02
03
04
微带天线基本结构与工 作原理
辐射特性参数定义及计 算方法
HFSS仿真模型建立与求 解设置
辐射特性结果展示与讨 论
天线阵列综合与优化方法探讨
01
02
03
04
天线阵列基本概念及布阵方式
阵列综合方法介绍与比较
优化算法在天线阵列设计中的 应用
HFSS在天线阵列综合中的实 践案例
HFSS在雷达系统中的应用
阐述使用HFSS进行雷达系统微波组件设计的方法和步骤，包括天线设计、收发模块仿 真等。
应对策略与实例分析
分享针对雷达系统微波组件设计挑战的应对策略，并结合实际工程案例进行分析和讨论 ，如高性能天线设计、低噪声放大器优化等。
06
高级功能应用与拓展学习建议
Chapter
时域仿真功能介绍及案例分析
HFSS仿真分析
阐述使用HFSS对耦合器和功分器进行仿真分析 的方法和步骤，包括模型建立、激励设置、求解 和后处理等。
优化策略
提供针对耦合器和功分器性能优化的有效策略， 如结构优化、材料选择、电磁场调控等。
传输线效应在微波器件中的影响研究
传输线效应概述
简要介绍传输线效应的概念及其 在微波器件中的重要性，包括微 带线、共面波导等传输线的特性
01.HFSS基础培训教程(中文版)
HFSS 10.0中文基础培训教程（一）快速范例－T 型同轴HFSS －高频结构仿真器全波3D 场求解任意体积内的场求解启动HFSS点击Start > Programs > Ansoft > HFSS 10 > HFSS 10 或者双击桌面 HFSS10.0 图标添加一个设计（design ）当你第一次启动HFSS 时，一个含新的设计（design ）的项目（project ）将自动添加到项目树（project Tree ）中，如下图所示：Toolbar: 插入一个 HFSS Design在已存在的项目（project ）中添加新的设计（design ），选择菜单（menu ）中的 Project > Insert HFSS Design手动添加一个含新设计的新项目，选择菜单中的 File > New.Ansoft 桌面Ansoft 桌面－Project Manager （项目管理器） 每个项目多个设计每个视窗多个项目 完整的优化设置 菜单栏项目管理器信息管理器 状态栏坐标输入区属性窗口进程窗口3D 模型窗口工具栏Ansoft 桌面– 3D Modeler（3D模型）项目管理窗口项目自动设计：参数优化灵敏度统计设计设计设置设计结果3D模型窗口模型画图区域3D模型设计树画图域的右键菜单选项棱边顶点CS坐标系坐标原点面平面设置求解器类型选择 Menu 菜单HFSS > Solution Type 求解类型窗口1. 选择 Driven Modal2. 点击 OK 按钮HFSS －求解器类型Driven Modal （驱动模式）：计算基于S 参数的模型。
根据波导模式的入射和反射能量计算S 矩阵通用S 参数Driven Terminal （终端驱动）：计算基于多导体传输线端口的终端S 参数。
根据终端电压和电流计算S 矩阵 Eigenmode （本征模）：计算结构的本征模，谐振。
HFSS基础培训教程——边界条件
首先定义Perfect E
将其中的局部定义为 Perfect H
PerfectH定义的区域实际为 自然边界条件，相当于在零 厚度的金属平面上开孔
© 2011 ANSYS, Inc. All rights reserved.
17
ANSYS, Inc. Proprietary
Finite Conductivity
• HFSS， SIwave，Designer Planar EM
– Incident Field ：吸收从模型反射出的场 – Enforced Field ：不吸收反射场
© 2011 ANSYS, Inc. All rights Inc. Proprietary
• 应用于对称边界条件
• 理想地平面
– 可以将 Infinite Ground Plane 选项选中，表示无限大的地平面
• 缺省的边界条件Outer PerfectE
– 整个模型与做图背景的交接面会被自动赋予 Outer
© 2011 ANSYS, Inc. All rights reserved.
14
HFSS 基础培训教程
边界条件
ANSYS 中国
© 2011 ANSYS, Inc. All rights reserved.
11
ANSYS, Inc. Proprietary
HFSS设计流程
Design
Solution Type
Boundaries
Parametric Model
Geometry/Materials
Natural ，即自然边界
E continuous
‘Natural’ Boundary
© 2011 ANSYS, Inc. All rights reserved.

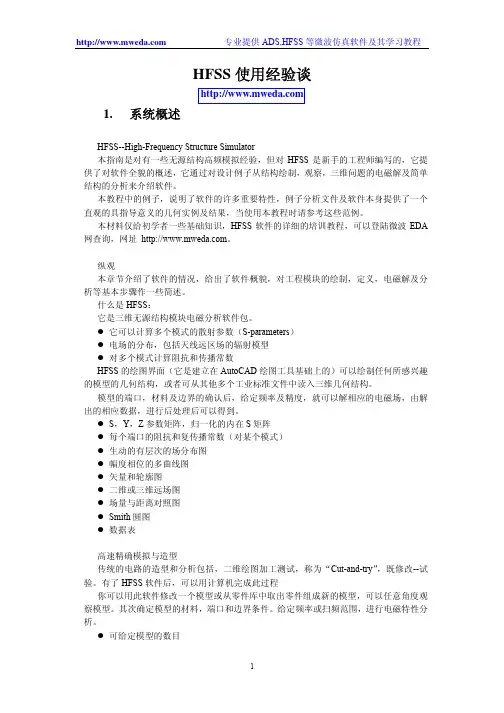

hfss_使用经验
绘制 Z-轴同轴线
在这一小节我们的任务是 z-轴同轴线，在 x-y 平面上绘出内外导体。 因为 x-y 平面是一缺省平面，所以不用首先定义他画外导体圆柱。
1． 点击主菜单上的 Model—Draw，这时绘制屏幕会展示出来。 2． 点击 3D Objects 中的 Cylinder，注意这时会在窗口底部的文本柱中显示信 息，提示你选择柱的中心。 3． 在 x-y 区域移动光标，并点击左键以确定圆柱中心。 不用担心光标的位置，你在点击柱外点后可显示一对话框，所有的圆柱坐标在 点击左键确定后都可以重新设置。 另一方法是在 HFSS 屏幕底部的文本框中键入它们的坐标以进入 2D 或 3D 项目。 在下一个例子，低通滤波器的设置中，就是用这种方法。 4． 从你所选择的中心点开始移动光标，注意到此时有一圆显示在屏幕上，当 你向不同方向移动光标时，此图会增大或缩小。 5． 点击鼠标左键以确定圆的大小，在对话框中你可以调整它的大小。 6． 参考图 2-3 中的对话框，可对原点尺寸及其他数据进行调整。 其中 Dimensions 中的“regment angle”是指对圆周多等分分割时，单一等分所对应 的圆心角，这里对 voaxtee 选定的是 15 度。 注意：对许多结构而言，要进行精确的 S 参数分析，选择 30 度或更精的分割也是 可行的。 关于选项、“world or local coordinates” “world coordinate”是固定的笛卡儿坐标，x,y,x 轴以确定在二维或三维空间中的位 置。而使用 local coordinate system ，给定原点的位置和指向以及 UV 平面，然后你可 以移动或旋转局部坐标。 在对话框中显示出了项目的属性，注意在项目名称一项。虽然系统会给出一个缺省 的名称，但给出你自己的更有特色的名称是有益的。在图 2-3 中，项目的名称是 xycylout， 此名称表明所定义的项目是外导体圆柱，并且在 x-y 平面。 另外还可以进行显示颜色的更改。 定义项目中的材料也是容易的事，可点击一种材料，并在“use in simulation”中核 对。 由于此时的对象并不代表整个同轴线，不用担心是否在模拟中使用它或对它进行材 料定义。
HFSS_V13天线仿真基本操作指南
HFSS 高频仿真软件操作指南目录第一章创建工程Project一、前期准备第二章创建模型3DModeler一、绘制常见规则形状二、常用操作三、几种常见天线第三章参数及条件设置(材料参数、边界条件和激励源等) Setting一、设置材料参数二、设置辐射边界条件三、设置端口激励源四、特定边界设置第四章设置求解项并分析Analyze一、设置分析Add Solution Setup二、确认设置并分析Validation Check Analyze All第五章查看结果Results一、3D极化图（3D Polar Plot）二、3D直角图（3D Rectangular Plot）三、辐射方向图（Radiation Pattern）四、驻波比(VSWR)五、矩阵数据(Matrix Date)一、前期准备1、运行HFSS后，左侧工程管理栏会自动创建一个新工程：Project n 。
由主菜单选File > Save as,保存到一个方便安全的文件夹，并命名。
(命名可包括下划线、字母和数字，也可以在Validation Check之前、设置分析和辐射场之后保存并命名)2、插入HFSS设计由主菜单选Project > Insert HFSS Design 或点击图标，(大口径的由主菜单选Project > Insert HFSS-IE Design)则一个新的项目自动加入到工程列表中，同时会出现3D画图窗口，上侧出现很多画图快捷图标。
3、选择求解类型由主菜单选HFSS > Solution Type（求解类型），选择Driven Model或Driven Terminal （常用）。
注：若模型中有类似于耦合传输线求耦合问题的模型一定要用Driven Terminal，Driven Model适于其他模型，不过一般TEM模式（同轴、微带）传输的单终端模型一般用Driven Terminal分析。
HFSS_v10.0 基础培训教程二
微波技术网系列教程HFSS_v10.0 基础培训教程之二更多内容请访问 h ttp://目录0.基础0.0Ansoft HFSS桌面0.1打开设计0.2设置模型类型1. 参数建模1.1 边界条件1.2 激励2. 分析设置3. 数据处理（报告）4. 求解设置4.1 网格操作5. 例子1：天线6. 例子2：微波7. 例子3：滤波器8. 例子4：信号完整性分析9. 例子5：EMC/EMI分析10.例子6：芯片元件分析注：该教程将讨论Ansoft HFSS 应用中遇到的一些基本概念和术语z什么是HFSS？HFSS是一种充分利用我们熟知的windows界面对任意3D设备建模并进行高性能的全波电磁场仿真软件。
它集可视化、实体建模、自动控制于一体，可以快速、精确的求解你的3D电磁问题，是一种易于学习的开发设计环境。
Ansoft HFSS 使用了有限元算法（FEM）、自适应网格剖分以及卓越的图形显示，方便查看你所有的3D电磁问题。
HFSS可以计算S参数、谐振频率以及相应的场等问题。
其典型应用范围如下：1.封装建模– BGA, QFP, Flip-Chip倒装晶片2.印刷电路板建模– 能量/接地面, 栅格接地,底板3.硅/砷化镓– 螺旋感应器, 变压器4.电磁兼容/电磁干扰–屏蔽罩, 耦合, 近场或远场辐射5.天线/移动通信–贴片天线、偶极子天线、喇叭天线、手机共形天线、矩形螺旋线、SAR无限阵列, RCS雷达反射截面、FSS频率选择表面6.连接器– 同轴, SFP/XFP, 底板, 过渡7.波导–滤波器、谐振器、过渡、耦合器8.滤波器– 腔体滤波器、微带滤波器、介质滤波器HFSS是基于四面体网格单元的交互式仿真系统，它可以处理任意3D几何模型，特别是那些复杂曲线或复杂形状的物体的求解问题，且局部问题可以使用其他技术处理。
HFSS是一种高频结构仿真软件，Ansoft 开发者发展了对电磁仿真问题的有限元法的使用并实现了诸如切向矢量有限元法、自适应网格剖分、ALPS技术。
HFSS频域电磁仿真快速入门
HFSS频域电磁仿真快速入门本文由有点小用吧（ID:useful4you）授权转载01前言这是本人在德国留学时给研究生上电磁计算课时准备的，简要介绍了HFSS的仿真基础、流程和技巧，此处重新整理，供大家参考。
同介绍CST一样，先来讲讲有关HFSS的小故事：HFSS全称 high frequency structural simulator，其创始人是卡内基梅隆大学（Carnegie Mellon University）大学教授Prof. Zoltan J. Cendes，他在加拿大麦吉尔大学（McGill University）念的硕士和博士，重点研究基于有限元的电磁计算。
1973年博士毕业后，他入职美国纽约通用公司，干了六年后回到母校麦吉尔大学当副教授，1982年转到卡内基梅隆大学担任教授，1984年创立了Ansoft公司（Analysis Software简称）。
1988年，鼎鼎有名的惠普公司（HP, Hewlett-Packard Corporation）找到他们进行合作，签订合同，要求Ansoft负责开发出一款电磁仿真软件，即HFSS，产品成熟后转交HP进行销售，Ansoft公司从中获得版权收益（注此时Ansoft公司很小很小，市场份额几乎为零，此举极有利于公司发展壮大）。
1990年，HP-HFSS正式发布（注此时HFSS属HP）。
1999年，安捷伦（Agilent）从HP公司分离，HP-HFSS相应变为Agilent-HFSS。
2001年，Ansoft公司又从Agilent手中成功收购会HFSS，改名Ansoft-HFSS。
2006年，ANSYS公司又成功收购Ansoft公司（8.32亿美元），改名ANSYS-HFSS，这就是大家现在经常用到的HFSS的前世今生（国内简称HFSS为海飞丝）。
02仿真基础HFSS作为世界上第一款商业化的三维结构电磁场仿真软件，被公认为三维电磁场设计和分析的工业标准，评价和地位非常之高。
