轴向拉伸与压缩
§2-1轴向拉伸与压缩杆件及实例轴向拉伸和压缩的杆件在生产实际中经常遇到，虽然杆件的外形各有差异，加载方式也不同，但一般对受轴向拉伸与压缩的杆件的形状和受力情况进行简化，计算简图如图2-1。
轴向拉伸是在轴向力作用下，杆件产生伸长变形，也简称拉伸；轴向压缩是在轴向力作用下，杆件产生缩短变形，也简称压缩。
实例如图2-2所示用于连接的螺栓；如图2-3所示桁架中的拉杆；如图2-4所示汽车式起重机的支腿；如图2-5所示巷道支护的立柱。
通过上述实例得知轴向拉伸和压缩具有如下特点：1. 受力特点：作用于杆件两端的外力大小相等，方向相反，作用线与杆件轴线重合，即称轴向力。
2. 变形特点：杆件变形是沿轴线方向的伸长或缩短。
§2-2横截面上的内力和应力1．内力在图2-6所示受轴向拉力P 的杆件上作任一横截面m —m ，取左段部分，并以内力的合力N 代替右段对左段的作用力。
由平衡条件 ，得0=∑X 0=−P N 0>=P N由于（拉力），则0>P合力N 的方向正确。
因而当外力沿着杆件的轴线作用时，杆件截面上只有一个与轴线重合的内力分量，该内力（分量）称为轴力，一般用N 表示。
若取右段部分，同理0=∑X ，知0=N -P得0>=P N图中N 的方向也是正确的。
材料力学中轴力的符号是由杆件的变形决定，而不是由平衡坐标方程决定。
习惯上将轴力N 的正负号规定为：拉伸时，轴力N 为正；压缩时，轴力N 为负。
2．轴力图轴力图可用图线表示轴力沿轴线变化的情况。
该图一般以杆轴线为横坐标表示截面位置，纵轴表示轴力大小。
例2-1 求如图2-7所示杆件的内力，并作轴力图。
解：（1）计算各段内力 AC 段：作截面1—1，取左段部分（图b ）。
由0=∑X 得kN （拉力）51=N CB 段：作截面2—2，取左段部分（图c ），并假设方向如图所示。
由2N 0=∑X 得05152=−+N则kN （压力）102−=N 2N 的方向应与图中所示方向相反。
（2）绘轴力图选截面位置为横坐标；相应截面上的轴力为纵坐标，根据适当比例，绘出图线。
由图2-7可知CB 段的轴力值最大，即10max=N kN 。
注意两个问题：1）求内力时，外力不能沿作用线随意移动（如P 2沿轴线移动）。
因为材料力学中研究的对象是变形体，不是刚体，力的可传性原理的应用是有条件的。
2）截面不能刚好截在外力作用点处（如通过C 点），因为工程实际上并不存在几何意义上的点和线，而实际的力只可能作用于一定微小面积内。
3．轴向拉（压）杆横截面上的应力1）由于只根据轴力并不能判断杆件是否有足够的强度，因此必须用横截面上的应力来度量杆件的受力程度。
为了求得应力分布规律，先研究杆件变形，为此提出平面假设。
平面假设：变形之前横截面为平面，变形之后仍保持为平面，而且仍垂直于杆轴线，如图2-8所示。
根据平面假设得知，横截面上各点沿轴向的正应变相同，由此可推知横截面上各点正应力也相同，即σ等于常量。
2）由静力平衡条件确定σ的大小 由于dA dN ⋅=σ，所以积分得A dA N Aσσ==∫则AN=σ （2-1）式中：σ—横截面上的正应力—横截面上的轴力 N A —横截面面积正应力σ的正负号规定为：拉应力为正，压应力为负。
对于图2-9所示斜度不大的变截面直杆，在考虑杆自重（容重γ）引起的正应力时，也可应用（2-1）式xxx A N =σ （2-2）其中x A P N x x ⋅+=γ 若不考虑自重，则P N =x对于等截面直杆，由式（2-1）知最大正应力发生在最大轴力处，此处最易破坏。
而对于变截面直杆，最大正应力的大小不但要考虑，同时还要考虑。
x N x A 必须指出，实际构件两端并非直接作用着一对轴向力，而是作用着与两端加载方式有关的分布力，轴向力只是它们静力等效的合力，如图2-2、2-4中的轴向力是通过螺齿作用呈轴对轴分布的分布力的合力。
圣维南原理指出：如将作用于构件上某一小区域内的外力系（外力大小不超过一定值）用一静力等效力系来代替，则这种代替对构件内应力与应变的影响只限于离原受力小区域很近的范围内。
对于杆件，此范围相当于横向尺寸的1～1.5倍。
例2-2 旋转式吊车的三角架如图2-10所示，已知AB 杆由2根截面面积为cm 86.102的角钢制成，kN ，。
求AB 杆横截面上的应力。
130=P o 30=α解：（1）计算AB 杆内力取节点A 为研究对象，由平衡条件0=∑Y ，得P N AB =o 30sin则2602==P N AB kN （拉力）（2）计算AB 杆应力7.1191010286.1010260643=××××==−−A N AB ABσMPa 例2-3 起吊钢索如图2-11所示，截面积分别为3=1A cm 2，4=2A cm 2，m ，kN ，材料单位体积重量50==21l l 12=P 0280.=γN/cm 3，试考虑自重绘制轴力图，并求max σ。
解：（1）计算轴力AB 段：取1—1截面1x A P N 11γ+= ()11l x 0≤≤ ①BC 段：取2—2截面()11l x A l A P N 2212−++=ργ ()212l l x l +≤≤1 ②（2）绘轴力图当时，0=1x 12==P N A kN （拉力）当时，kN （拉力） 11l x =42.1210503028.012l A P 211=×××+=+=γB N 当时，12l x =42.12)l l (A l A P 11211=−++=γγB N kN （拉力）当时，212l l x +=98.12l A l A P 2211=++=γγC N kN （拉力） 轴力图如图2-11b 。
（3）应力计算B 截面 4.41101031042.12643=×××==−−1B B A N σMPa （拉应力） C 截面 8.36101041098.12643=×××==−−2C C A N σMPa （拉应力） 比较B σ，C σ的大小，得4.41max =σMpa§2-3斜截面上的应力有时拉（压）杆件沿斜截面发生破坏，此时如何确定斜截面k —k 上的应力？设等直杆的轴向拉力为P （如图2-12），横截面面积为A ，由于k —k 截面上的内力仍为P P α=而且由斜截面上沿x 方向伸长变形仍均匀分布可知，斜截面上应力仍均匀分布。
αp若以表示斜截面k —k 上的应力，于是有αp αααA P p =而 ααcos A A =，所以 ασααcos cos ==AP p 则将斜截面上全应力分解成正应力αp ασ和剪应力ατ，有（2-3） ασασαα2cos cos ==p ασαταα2sin 2sin ==p （2-4）αατσα,,正负号分别规定为：α—自x 轴逆时针转向斜截面外法线n ，α为正；反之为负；ασ—拉应力为正，压应力为负；ατ—取保留截面内任一点为矩心，当ατ对矩心顺时针转动时为正，反之为负。
讨论式（2-3）和（2-4）：1）当0=α时，横截面σσα=max ，0=ατ2）当时，斜截面o 45+=α2σσα=，2max στα=3）当时，纵向截面o 90=α0=ασ，0=ατ结论：对于轴向拉（压）杆，σσ=max ，发生在横截面上；2max στ=，发生在沿顺时针转45°角的斜截面上。
同样大小的剪应力也发生在的斜面上。
o 45−=α例2-4 木立柱承受压力，上面放有钢块。
如图2-13所示，钢块截面积为cm P 1A 22×2，35=钢σMPa ，木柱截面积88×=2A cm 2，求木柱顺纹方向剪应力大小及指向。
解：（1）计算木柱压力P ，由1A P =钢σ所以kN （压力）141022103546=××××=⋅=−1A P 钢σ（2）计算木柱的剪应力o 30τ横截面上192101010643.=×××−−6414A P 2==σMPa （压应力）则950300.)=2230sin(×=στo MPao 30τ指向如图所示。
§2-4 材料在静荷拉伸时的力学性能材料的力学性能：也称机械性能。
通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。
如变形特性，破坏特性等。
研究材料的力学性能的目的是确定在变形和破坏情况下的一些重要性能指标，以作为选用材料，计算材料强度、刚度的依据。
因此材料力学试验是材料力学课程重要的组成部分。
此处介绍用常温静载试验来测定材料的力学性能。
1. 试件和设备标准试件：圆截面试件，如图2-14：标距l 与直径的比例分为，d d l 10=，； d l 5=板试件（矩形截面）：标距l 与横截面面积A 的比例分为，A l 3.11=，A l 65.5=； 试验设备主要是拉力机或全能机及相关的测量、记录仪器。
详细介绍见材料力学试验部分。
国家标准《金属拉伸试验方法》（如GB228-87）详细规定了实验方法和各项要求。
2. 低碳钢拉伸时的力学性能低碳钢是指含碳量在0.3%以下的碳素钢，如A 3钢、16Mn 钢。
1）拉伸图（P —ΔL ），如图2-15所示。
弹性阶段（oa ）屈服（流动）阶段（bc ）强化阶段（ce ）由于P —ΔL 曲线与试样的尺寸有关，为了消除试件尺寸的影响，可采用应力应变曲线，即εσ−曲线来代替P —ΔL曲线。
2）εσ−曲线图，如图2-16所示，其各特征点的含义为：oa 段：在拉伸（或压缩）的初始阶段应力σ与应变ε为直线关系直至a 点，此时a 点所对应的应力值称为比例极限，用P σ表示。
它是应力与应变成正比例的最大极限。
当P σσ≤ 则有εσE = （2-5）即胡克定律，它表示应力与应变成正比，即有αεσtan ==EE 为弹性模量，单位与σ相同。
当应力超过比例极限增加到b 点时，关系偏离直线，此时若将应力卸至零，则应变随之消失（一旦应力超过b点，卸载后，有一部分应变不能消除），此b 点的应力定义为弹性极限ε−σe σ。
e σ是材料只出现弹性变形的极限值。
bc 段：应力超过弹性极限后继续加载，会出现一种现象，即应力增加很少或不增加，应变会很快增加，这种现象叫屈服。
开始发生屈服的点所对应的应力叫屈服极限s σ。
又称屈服强度。
在屈服阶段应力不变而应变不断增加，材料似乎失去了抵抗变形的能力，因此产生了显著的塑性变形（此时若卸载，应变不会完全消失，而存在残余变形）。
所以s σ是衡量材料强度的重要指标。
表面磨光的低碳钢试样屈服时，表面将出现与轴线成45°倾角的条纹，这是由于材料内部晶格相对滑移形成的，称为滑移线，如图2-17所示。
《建筑力学》第五章-轴向拉伸和压缩
总结词
随着科技的发展，新型材料不断涌现，对新 型材料的轴向拉伸和压缩性能进行研究，有 助于发现更具有优良力学性能的材料，为工 程应用提供更多选择。
详细描述
近年来，碳纤维复合材料、钛合金等新型材 料在轴向拉伸和压缩方面的性能表现引起了 广泛关注。通过深入研究这些材料的力学特 性，可以进一步挖掘其潜在应用价值，为建 筑、航空航天、汽车等领域提供更轻质、高
2. 弹性模量计算
根据应力-应变曲线的初始直线段，计算材料的弹性模量，用于评估材料的刚度和抵抗弹性变形的能力 。
实验步骤与实验结果分析
3. 泊松比分析
通过测量试样在拉伸和压缩过程中的 横向变形，计算材料的泊松比，了解 材料在受力时横向变形的性质。
4. 强度分析
根据应力-应变曲线中的最大应力值， 评估材料的抗拉和抗压强度，为工程 实践中选择合适的材料提供依据。
供理论支持，确保结构的安全性和稳定性。
智能化技术在轴向拉伸和压缩领域的应用研究
要点一
总结词
要点二
详细描述
随着智能化技术的不断发展，其在轴向拉伸和压缩领域的 应用研究逐渐成为热点，有助于提高测试精度和效率，为 实验研究和工程应用提供有力支持。
例如，利用智能传感器和机器学习技术对轴向拉伸和压缩 实验进行数据采集和分析，可以提高实验的精度和效率。 同时，智能化技术的应用还可以为实验数据的处理、分析 和预测提供新的方法和手段，为实验研究和工程应用提供 更加全面和准确的数据支持。
特性
轴向拉伸和压缩时，物体在垂直 于轴线方向上的尺寸保持不变， 而在轴线方向上的尺寸发生改变 。
轴向拉伸和压缩的分类
按变形程度
可分为弹性变形和塑性变形。弹性变形是指在外力撤销后，物体能够恢复原状的 变形；塑性变形是指外力撤销后，物体不能恢复原状的变形。
轴向拉伸和压缩
六、强度计算
1.极限应力和许用应力
工作应力 FN
A
极限应力
塑性材料
u
（S
）
p 0.2
脆性材料
u
（ bt
）
bc
u n —安全因数 — 许用应力
n
塑性材料的许用应力 脆性材料的许用应力
s
ns
bt
nb
p0.2
ns
bc
nb
轴向拉伸和压缩
2.强度计算
max
FN A
轴向拉伸和压缩
二、杆的内力计算
1.内力的概念
构件所承受的载荷及约束反力统称为外力。构件在外力作用下发生变形，产生构
件内部各部分之间的相互作用力，这种作用力称为内力。
2.截面法
（1）截开 （2）代替 （3）平衡
F5
F1
F2
F5
F1
F2
m F4
m
F3
F4
F3
轴向拉伸和压缩
3.轴力
轴向拉伸或压缩时杆横截面上 F
的内力与杆轴线重合，因此 称为轴力，
F
m F
m
FN
FN
F
Fx 0
FN F 0 FN F
轴向拉伸和压缩
4.轴力图
A
为了表明横截面上的轴力
沿轴线变化的情况，可 F1
按选定的比例尺，以与
杆件轴线平行的坐标轴 表示各横截面的位置，
F1
以垂直于该坐标轴的方 向表示相应的内力值，
F1
这样做出的图形称为轴
根据强度条件，可以解决三类强度计算问题
1、强度校核： 2、设计截面： 3、确定许可载荷：
max
FN A
轴向拉伸和压缩
第七章轴向拉伸和压缩一、内容提要轴向拉伸与压缩是杆件变形的基本形式之一，是建筑工程中常见的一种变形。
(一)、基本概念1. 内力 由于外力的作用，而在构件相邻两部分之间产生的相互作用力。
这里要注意产生内力的前提条件是构件受到外力的作用。
2. 轴力 轴向拉（压）时，杆件横截面上的内力。
它通过截面形心，与横截面相垂直。
拉力为正，压力为负。
3. 应力 截面上任一点处的分布内力集度称为该点的应力。
与截面相垂直的分量σ称为正应力，与截面相切的分量τ称为切应力。
轴拉（压）杆横截面上只有正应力。
4. 应变 单位尺寸上构件的变形量。
5. 轴向拉（压） 杆件受到与轴线相重合的合外力作用，产生沿着轴线方向的伸长或缩短的变形，称为轴向拉（压）。
6. 极限应力 材料固有的能承受应力的上限，用σ0表示。
7. 许用应力与安全系数 材料正常工作时容许采用的最大应力，称为许用应力。
极限应力与许用应力的比值称为安全系数。
8. 应力集中 由于杆件截面的突然变化而引起局部应力急剧增大的现象，称为应力集中。
(二)、基本计算1. 轴向拉（压）杆的轴力计算求轴力的基本方法是截面法。
用截面法求轴力的三个步骤：截开、代替和平衡。
求出轴力后要能准确地画出杆件的轴力图。
画轴向拉（压）杆的轴力图是本章的重点之一，要特别熟悉这一内容。
2. 轴向拉（压）杆横截面上应力的计算任一截面的应力计算公式 AF N =σ 等直杆的最大应力计算公式 AF max N max =σ 3. 轴向拉（压）杆的变形计算虎克定律 A E l F l N =∆εσE =或 虎克定律的适用范围为弹性范围。
泊松比 εε=μ'4. 轴向拉（压）杆的强度计算强度条件塑性材料：σma x ≤[σ] 脆性材料： σt ma x ≤[σt ]σ c ma x ≤[σc ]强度条件在工程中的三类应用（1）对杆进行强度校核在已知材料、荷载、截面的情况下，判断σma x是否不超过许用值[σ]，杆是否能安全工作。
轴向拉伸与压缩

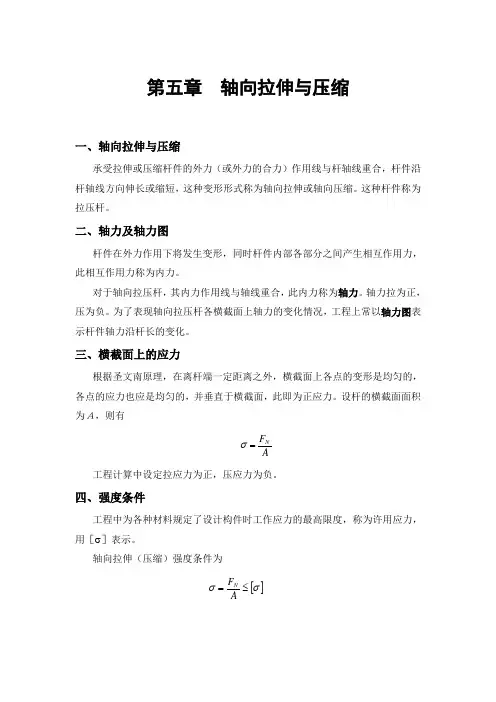

第五章 轴向拉伸与压缩一、轴向拉伸与压缩承受拉伸或压缩杆件的外力（或外力的合力）作用线与杆轴线重合，杆件沿杆轴线方向伸长或缩短，这种变形形式称为轴向拉伸或轴向压缩。
这种杆件称为拉压杆。
二、轴力及轴力图杆件在外力作用下将发生变形，同时杆件内部各部分之间产生相互作用力，此相互作用力称为内力。
对于轴向拉压杆，其内力作用线与轴线重合，此内力称为轴力。
轴力拉为正，压为负。
为了表现轴向拉压杆各横截面上轴力的变化情况，工程上常以轴力图表示杆件轴力沿杆长的变化。
三、横截面上的应力根据圣文南原理，在离杆端一定距离之外，横截面上各点的变形是均匀的，各点的应力也应是均匀的，并垂直于横截面，此即为正应力。
设杆的横截面面积为Ａ，则有AF N =σ 工程计算中设定拉应力为正，压应力为负。
四、强度条件工程中为各种材料规定了设计构件时工作应力的最高限度，称为许用应力，用［σ］表示。
轴向拉伸（压缩）强度条件为[]σσ≤=AF N用强度条件可解决工程中三个方面的强度计算问题，即：（1）强度校核；（2）设计截面；（3）确定许可载荷。
五、斜截面上的应力与横截面成θ角的任一斜截面上，通常有正应力和切应力存在，它们与横截面正应力σ的关系为：⎪⎪⎩⎪⎪⎨⎧=+=θστθσσθθ2sin 2)2cos 1(2 由上式可知，当θ＝０°时，正应力最大，即横截面上的正应力是所有截面上正应力中的最大值。
当θ＝±４５°时，切应力达到极值。
六、拉压变形与胡克定律等值杆受轴向拉力Ｆ作用，杆的原长为l ，横截面积为Ａ，变形后杆长由l 变为l ＋△l ，则杆的轴向伸长为EAFl l =∆ 用内力表示为EAl F l N =∆ 上式为杆件拉伸（压缩）时的胡克定律。
式中的Ｅ称为材料的拉伸（压缩）弹性摸量，ＥＡ称为抗拉（压）刚度。
用应力与应变表示的胡克定律为σ＝Ｅε在弹性范围内，杆件的横向应变ε‘和轴向应变ε有如下的关系：μεε-='式中的μ称为泊松比。
轴向拉伸和压缩
§2 轴向拉压时横截面上 的内力和应力
一.轴力及轴力图 1.轴力的概念
（1）举例
F F
N
F
N
F
用截面法将杆件分成左右两部分，利用 方向的平衡可得 ：
x轴
X 0 N F 0 N F
结论
因F力的作用线与杆件的轴线重合，故，由杆 件处于平衡状态可知，内力合力的作用线也必然 与杆件的轴线相重合。
二、应力
1、平面假设
① 实验：受轴向拉伸的等截面直杆，在外力施加之前， 先画上两条互相平行的横向线ab、cd，然后观察该两 横向线在杆件受力后的变化情况。
a
F
a b
c
c d
F
b
② 实验现象
d
变形前，我们在横向所作的两条平行线ab、cd， 在变形后，仍然保持为直线，且仍然垂直于轴线，只 是分别移至a’b’、c’d’位置。
③ 实验结论 变形前为平面的横截面，变形后仍保持为平面。 ——平面假设
F
N
N
F
平面假设
拉杆所有纵向纤维的伸长相等 材料的均匀性 各纵向纤维的性质相同
横截面上 内力是均 匀分布的
N A
（1）
A——横截面面积
拓展
——横截面上的应力
对于等直杆， 当有多段轴力时，最大轴力所对应的截 面——危险截面。危险截面上的正应力——最大工作应力， 其计算公式应为：
2）木材
各向异性材料。 3）玻璃钢：玻璃纤维与热固性树脂粘合而成的复合材料 各向异性材料。优点是：重量轻，强度高，工艺简单，耐 腐蚀。
思考题 1、强度极限b是否是材料在拉伸过程中所承受 的最大应力？ 2、低碳钢的同一圆截面试样上，若同时画有两种 标距，试问所得伸长率10 和5 哪一个大？
第八章 轴向拉伸与压缩
A F F
B
C
D
F
19
§8-4 材料在拉伸与压缩时的力学性能
一、拉伸试验与应力—应变图 实验条件： 常温、静载下（缓慢平稳的加载）试验 标准试件 标距尺寸：l=10d 或 l=5d
解：1、分段计算轴力 AB段 Fx 0
1 F2
FN1 F1 0
FN1 F1 10kN
BC段 Fx 0 FN2 F2 F1 0
F1
FN2 F1 F2 10kN
F4
25
FN(kN) 10 10
CD段 Fx 0 F4 FN3 0 FN3 F4 25kN 2、绘制轴力图
20
三种材料的共同特点： 断裂时均有较大的残余变形，均属塑 性材料
o
0.2%
27
§8-4 材料在拉伸与压缩时的力学性能
铸铁拉伸时的力学性能 对于脆性材料(铸铁)，拉伸时的应 力应变曲线为微弯的曲线，没有屈服和 颈缩现象，试件突然拉断。断后伸长率 约为 0.5%。为典型的脆性材料。
b
o
b—强度极限，是衡量脆性材料(铸铁)
屈服：应力基本不变，而变形显著增长的现象
s —屈服极限或屈服应力，屈服段内最低应力值
F F 滑移线：材料屈服时试件表面出 现的线纹
23
§8-4 材料在拉伸与压缩时的力学性能
III、硬化阶段（恢复抵抗变形的 能力） 应变硬化：经过屈服滑移后， 材料重新呈现抵抗变形的能力 b —强度极限，硬化阶段内 e 最高应力值，也是材料所 能承受的最大应力
材料力学--轴向拉伸和压缩
2、轴力图的作法：以平行于杆轴线的横坐标（称为基
线）表示横截面的位置；以垂直于杆轴线方向的纵坐
标表示相应横截面上的轴力值，绘制各横截面上的轴 FN
力变化曲线。
x
§2-2 轴力、轴力图
三、轴力图
FN
3、轴力图的作图步骤：
x
①先画基线（横坐标x轴），基线‖轴线；
②画纵坐标，正、负轴力各绘在基线的一侧；
③标注正负号、各控制截面处 、单位及图形名称。
FN
4、作轴力图的注意事项： ①基线一定平行于杆的轴线，轴力图与原图上下截面对齐； ②正负分绘两侧， “拉在上，压在下”，封闭图形； ③正负号标注在图形内，图形上下方相应的地方只标注轴力绝对值，不带正负号； ④整个轴力图比例一致。
50kN 50kN 50kN
第二章 轴向拉伸和压缩
第二章
轴向拉伸和压缩
第二章 轴向拉伸和压缩
§2 — 1 概述
§2 — 2 轴力 轴力图
目
§2 — 3 拉（压）杆截面上的应力
§2 — 4 拉（压）杆的变形 胡克定律 泊松比
录
§2 — 5 材料在拉伸与压缩时的力学性质
§2 — 6 拉（压）杆的强度计算
§2 — 7 拉（压）杆超静定问题
FN
作轴力图的注意事项： ①多力作用时要分段求解，一律先假定为正方向，优先考虑直接法； ②基线‖轴线，正负分绘两侧， “拉在上，压在下”，比例一致，封闭图形； ③正负号标注在图形内，图形上下方相应的地方只标注轴力绝对值，不带正负号； ④阴影线一定垂直于基线，阴影线可画可不画。
§ 2-3拉（压）杆截面上的应力
§2 — 8 连接件的实用计算
§2-1 概述 §2-1 概述
——轴向拉伸或压缩，简称为拉伸或压缩，是最简单也是做基本的变形。
材料力学第二章-轴向拉伸与压缩
1
2
P
P
1
2
FN1
3 P
3
P FN2
PP FN3
FN 1 P FN 2 0 FN 3 P
1
2
4、作内力图
P
P
P
3 P
1 FN
P
2
3
P x
[例2] 图示杆旳A、B、C、D点分别作用着大小为5P、8P、 4P、 P 旳力，方向如图，试画出杆旳轴力图。
OA PA
B PB
C PC
D PD
q
u 正应力旳正负号要求：
sx
sx sx
s
x
P
u 对变截面杆， 当截面变化缓慢时，横截面上旳 正应力也近似为均匀分布，可有：
s (x) FN (x)
A( x)
合力作用线必须与杆件轴线重叠；
圣维南原理
若用与外力系静力等 效旳合力替代原力系， 则这种替代对构件内应 力与应变旳影响只限于 原力系作用区域附近很 小旳范围内。 对于杆件，此范围相当 于横向尺寸旳1～1.5倍。
h
解： 1） BD杆内力N
取AC为研究对象，受力分析如图
mA 0 , (FNsinq ) (hctgq) Px 0
FN
Px
hcosq
2） BD杆旳最大应力： s max FN max PL A hAcosq
突变规律： 1、从左边开始，向左旳力产生正旳轴力，轴力图向上突变。 2、从右边开始，向右旳力产生正旳轴力，轴力图向上突变。 3、突变旳数值等于集中力旳大小。
即：离端面不远处，应力分布就成为均匀旳。
§2–3 直杆轴向拉压时斜截面上旳应力
一、斜截面上旳内力
n
第四章轴向拉伸与压缩
4.1 轴向拉伸和压缩的概念
当作用在等截面直杆上的外力（或者外力合力）的 作用线和杆轴重合时，杆件的主要变形是轴向拉伸 或者压缩。
经历轴向拉伸（压缩）的等截面直杆称为拉（压） 杆。
轴向拉压的外力特点：外力的合力作用线与杆的轴线重合。
轴向拉压的变形特点：杆的变形主要是轴向伸缩，伴随横向
O
B
C
4F 3F
D 2F
2A
2A
A
FN 3F
+ A
2F
B
+
+
–
C
D
F
4.3 拉（压）杆的应力
1. 应力的概念：
F
F
（1）问题提出：
F
F
1. 两杆的轴力都为F. 2. 但是经验告诉我们，细杆更容易被拉断。同样材料，
同等内力条件下，横截面积较大的拉杆能承受的 轴向拉力较大。
3. 内力大小不能衡量构件强度的大小。 4. 根据连续性假设，内力是连续分布于整个横截面上的， 一般而言，截面上不同点处分布的内力大小和方向都不 同。
横截面积 A 成反比。即
l Fl A
引入比例常数E，可有
l Fl F
EA
EA
这一关系称为胡克定律。
E 称为杨氏模量，也叫弹性模量。它是材料本身的性质，表征 材料抵抗变形的能力，需要用实验来测定。单位为Pa。
在拉压杆中，有
F FN
l Fl FN l FN
EA EA
EA
※ “EA”称为杆的拉伸(压缩)刚度。对于长度相等，受力也 相等的拉压杆，拉伸（压缩）刚度越大，变形越小。
d
向缩短。若拉杆为圆截面，原始
直径为d，变形后直径为d1，
工程力学 第二章 轴向拉伸与压缩.
2 sin ( 2 cos 1 )ctg 3.9 103 m
B1 B B1 B3 B3 B
B B
B B12 B1 B 2 4.45 10 3 m
[例2-11] 薄壁管壁厚为,求壁厚变化和直径变化D。
解：1）求横截面上的正应力
dx
N ( x) l dx EA( x) l
例[2-4] 图示杆，1段为直径 d1=20mm的圆杆，2 段为边长a=25mm的方杆，3段为直径d3=12mm的圆杆。 已知2段杆内的应力σ 2=-30MPa，E=210GPa，求整个 杆的伸长△L
解: P 2 A2
30 25 18.75KN
N 1l Pl l1 l2 EA 2 EA cos l1 Pl cos 2 EA
[例2-8]求图示结构结点A 的垂直位移和水平位移。
解:
N1 P, N 2 0
Pl l1 , l2 0 EA Pl y l1 EA
N1
N2
Pl x l1ctg ctg EA
F
FN
FN F
F
F
CL2TU2
2.实验现象：
平截面假设
截面变形前后一直保持为平面，两个平行的截面之 间的纤维伸长相同。 3.平面假设：变形前为平面的横截面变形后仍为平面。 4.应力的计算 轴力垂直于横截面，所以其应力也仅仅是正应力。按 胡克定律：变形与力成正比。同一截面上各点变形相 同，其应力必然也相同。 FN （2-1） A 式中： A横截面的面积；FN该截面的轴力。 应力的符号：拉应力为正值应力，压缩应力为负 值应力。
1. 截面法的三个步骤 切: 代: 平:
F F F F
