门把手的人机设计43页PPT
把手的设计
把手的设计对于把手的理解，我们通常想到的是拉手、手柄或者提手，这样的联想是基于我们对平时所使用产品的认识；但如果是在产品设计的过程中，需要我们对把手从更广的范畴和更深的层次进行研究，以指导我们的设计，那么我们必须好好想想：把手到底是什么呢？如何设计把手？在思考这些问题的时候，我们可以先看看我们最常使用的几个产品，找找这些产品是否有把手呢？咋一看，图中几个产品怎么没有出现我们一开始所想象的拉手、手柄、或者提手，但对产品有一定认识的话，这几个产品包含了更广含义上的把手：在使用产品的过程中，人的手必须直接把持的部件或部位都可以定义为把手。
在了解了什么是把手以后，我们可以再进一步的思考一下，为什么有的产品我们一眼能看到安装上去的把手，比如门、箱子、自行车把等等；而有的产品的把手就隐含在产品自身的形态之中了。
这最主要有两个因素决定：1、产品的体量大小；2、产品的形态，而这两点也正是我们在产品设计过程中涉及把手部分时所要细细推敲，精心构思的。
产品体量大小和把手的关系，这主要是产品的功能性与人机性所决定，如下两个图的对比，这就是有些产品不必要出现普通形式把手的原因。
对于刀具的把手，刀体的大小体量决定其功能性；但无论刀体大小，人在使用过程中所把持的部位严格遵循人机工学的准则，下图的例子可以很好的说明这一点。
刀把各个断面（AD、BE、CF）的周长和人手各部位的尺寸紧密贴合，另外三处的周长不等使把手呈现弧形的轮廓（ABC、DEF），手持这样的把手做前后切割动作时，防止打滑松脱，又不会容易产生疲劳。
关于把手的人机工学，我们可以再举一个稍显专业的例子，如下图：人在握枪瞄准射击时，手握枪托的稳定性直接决定了整支枪的准度，所以其每个断面有严格的尺寸要求。
把手的人机工学不仅体现于尺寸大小上，在产品设计过程中，把手表面的曲面构成(与手掌面的贴合度)、材料（抓握的舒适度）、色彩区分（操作视觉辨识性），这些要素的重要性也不言而喻。
《门把手人机工程学》课件
人体力量与门把手扭矩
01 02 03 04
人体力量对门把手扭矩的影响
门把手的设计应考虑到人的握力和手指力量的大小，以确保人们在握 住门把手时能够轻松转动。
门把手的扭矩应适中，既能满足人们转动门的需求，又不会过于沉重 或轻盈。
门把手的设计还应考虑到特殊人群的力量需求，如老人、儿童和残疾 人，以确保他们能够安全、方便地转动门把手。
04
门把手设计的实际案例分 析
公共建筑门把手设计
总结词
功能优先、易于清洁、安全性高
详细描述
公共建筑门把手设计需优先考虑功能性和使用便捷性，满足大量人流的需求。门把手应易于清洁，以防细菌滋生 。此外，安全性也是重要的考虑因素，防止意外伤害。
家庭住宅门把手设计
总结词
注重风格、舒适度、个性化
详细描述
本课件将介绍门把手人机工程学 的相关知识和设计原则，以期为 设计师和工程师提供有益的参考 。
人机工程学的重要性
人机工程学是研究人、机器和环境之间相互作用的学科，其目的是使机器的设计和 使用更加符合人的生理和心理特点。
在现代社会，人机工程学在产品设计中扮演着越来越重要的角色，它能够提高产品 的易用性和舒适性，降低使用过程中的疲劳和损伤风险。
《门把手人机工 程学》ppt课件
目录
• 引言 • 人机工程学基础 • 门把手设计的人机工程学考量 • 门把手设计的实际案例分析 • 未来门把手设计的趋势与展望 • 结论
01
引言
主题介绍
01
门把手作为日常生活中常见的五 金配件，其人机工程学设计对于 提高人们的生活品质和安全性具 有重要意义。
02
人机工程学应用领域
总结词
人机工程学广泛应用于产品设计、交通工具设计、工作环境设计等领域。
人机工程学---门把手分析
把手距离门的距离
通过测量，把手距门 通过测量， 面距离为32mm 面距离为32mm
从国标数据计算来看，男性掌厚约为24～30mm， 从国标数据计算来看，男性掌厚约为24～30mm，女性的掌 24 mm 厚约为22 26mm 22～ mm。 厚约为22～26mm。 而实际测量的把手距门面距离为32mm 32mm。 而实际测量的把手距门面距离为32mm。 基本符合人机工程学。 基本符合人机工程学。
3ห้องสมุดไป่ตู้mm
1000mm
Thanks
谢谢观赏！
201018302232司亚梅 201018302232司亚梅
把手高度分析
把手的安装需要符合人机工程，一般上部的把手安在门的下角， 把手的安装需要符合人机工程，一般上部的把手安在门的下角， 下部的门安在上角。房屋门把手一般距地面800 1000mm. 800—1000mm 下部的门安在上角。房屋门把手一般距地面800 1000mm.
岗 岗
XX竞岗报告
手部受力分析
人机工程学--手持式工具分析及改进
201018302232司亚梅 201018302232司亚梅
手持式工具---门把手
1 2 3
三视图尺寸分析
局部数据对比
改良后的门把手
三视图
门把手人机分析
通过测量得到门把手手握部位的长度为90mm。 通过测量得到门把手手握部位的长度为90mm。 90mm
根据第5百分位女性到第95百分位男性数据，手宽一般为7 根据第5百分位女性到第95百分位男性数据，手宽一般为71～97mm， 95百分位男性数据 mm， 合适的把手长度为100 125mm 100～ mm。 合适的把手长度为100～125mm。 而实际测量的把手手握部分数据为90mm 90mm。 而实际测量的把手手握部分数据为90mm。 改良：建议改长10mm 10mm。 改良：建议改长10mm。
人机工程,把手设计 2
建筑与艺术学院工业设计把手设计姓名：张雄飞学号：20114183课程名称：人机工程学指导老师: 张萍目录一、市场调研二、人机工程学分析三、设计定位四、方案构思五、概念草图六、设计定稿七、设计总结一、市场调研门把手是我们日常生活中最常见的物品之一，我们每一次的开关门几乎都会用到门把手。
可以说门把手与我们日常生活密切相关，但是很多人对门把手并不了解。
因此选择不当或使用不当，都常常造成门把手的损坏，而门把手的安装却十分不容易，而且门把手的卫生问题也值得我们关注，每天都有不同的人接触，如何保持洁净与卫生也是我们考虑的问题。
1、1 门把手的材料不锈钢（不易生锈，光滑清爽，结实耐用）铜（相比其他材料，具有杀菌作用，卫生间等常用）铝（轻巧美观，容易成型）塑料（轻质，耐用）木质（朴实，轻巧，温暖）1、2把手造型管形（柔和，典雅）条形（正直，端庄大气）球形（灵活，精巧，奢华）1、3 门把手的价格市场调查门把手的价格相差很大，价格的差距主要是在这两点上：一是品牌，二是造型。
信誉打造品牌，质量支撑信誉，名优品牌，质量当然上乘。
现在的建材市场中，高档的门把手大都是进口的，尤以德国进口为主，有好博、海福乐、DEBON等品牌，根据型号和款式等的不同，价格大都在600元至3000元之间，也有6000元至8000元甚至上万元的豪华型；中档的门把手以合资或台湾及广东地区生产的为主，有家德(合资)、台湾ZMT、广东富宇、福安特等，价格在300元至600元间；还有就是台湾或广东地区生产的如台湾堡士、广东朗高(愿亚洁)、斯力高、今典、红泰、箭牌等，价格在100元至300元之间；低档的门把手价格在100元以下，一般在60元至90元间，以浙江产的为主。
也有很便宜的二三十元的门把手，用料及做工就很粗糙了。
质量相同或相近的门把手，也因造型的不同，价格各异。
一般来讲，条形的门把手比球形的贵；另一方面，手感越好，光洁度越高，价格也就越高。
还有种造型很讲究的“异形”门把手，一个大毒蜘蛛，一只非洲蜥蜴，或是一条跳龙门的鲤鱼，都可能成为您家的门把手。
车门外把手设计介绍-图文
一、概述 二、结构类型 三、外把手的边界条件及固定 四、外把手的设计及注意事项 五、把手的制造 六、 把手的材料 七、把手的失效模式
一、概述
外开把手属于功能件， 卡扣 外观件：需具备
强度；
轴
美观性；
弹簧
抓握舒适性；
开门力的舒适性；
同时从主观上，门把 手要给人一种稳固的印象， 还应考虑防止夹手指；
固定 点A
固定 点B
卡钩
四、外开把手设计及注意事项
（1）基本要求 1、锁芯上的槽口必须和汽车行驶方向垂直 2、供应范围（机械部件）必须是免维护的，也就是说不
要添加油脂。 3、达到最大摆动角之后，拉手内须有限位块限位功能
4、在手指的接触范围，不允许出现可以感觉到的分模形
成的飞边角。
5、在温度-400C到+900C之间，所有的功能要求都必须满 足，所有的部件之间不能松动和异响。
Байду номын сангаас
2、外掀式把手
B= 手指间隙值 目标值=28mm; Min=21mm；
A= 把手的有效长度 目标值=105mm; Min=80mm； 技术要求： 旋转90°后，释放把手，把手 能够回到原位置，并且间隙值 保持不变（回到原位置时，不 能刮伤表面）
D= 间隙值 目标值=38mm; Min=28mm；
C= 把手高度 目标值=30mm; Min=21mm； 技术要求： 在垂直方向时， 把手受力最大， C≥30mm, 考虑门的各种状 态；
（2）门把手的尺寸设计知识
1、外拉式把手
B=把手手指背向长度 目标值：35mm;或者20≤B ≤A 最小值：28mm ≤X 方向长度≤50mm
15mm ≤X 方向有效深度≤A， X方向间隙≤5mm;
把手设计

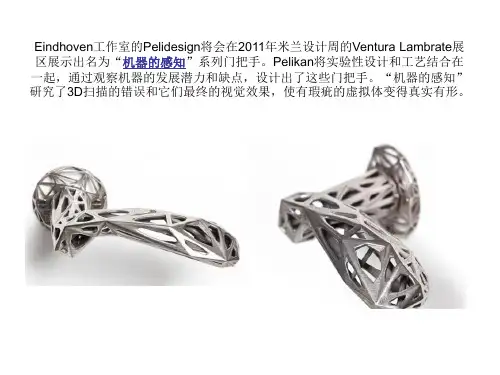

Eindhoven工作室的Pelidesign将会在2011年米兰设计周的Ventura Lambrate展区展示出名为“机器的感知”系列门把手。
Pelikan将实验性设计和工艺结合在一起，通过观察机器的发展潜力和缺点，设计出了这些门把手。
“机器的感知”研究了3D扫描的错误和它们最终的视觉效果，使有瑕疵的虚拟体变得真实有形。
这款门把装置可直接安装在门的底部使用，允许我们用脚尖勾住装置打开门。
它的设计就像平常的门把手一样简单和易于使用，但却能避免手部直接与门把接触，从而杜绝细菌在门把上找到交叉感染的机会，是公共厕所门上值得安装的一款装置。
Alasept是海福乐的一项创新技术。
通过使用Alasept技术，五金件表面覆上一层特别研制的涂层，该涂层所选用的基底是和高级医疗植入物相同的基底，抗菌性高达百分之百，和杀菌剂同样高效，能够有效地保护五金件免受细菌污染。
在医院、高级住宅、医疗机构、学校和幼儿园等人口密集场所，细菌传播的风险很高，Alasept技术正是此类场所的首选。
With A-Flex, we provide hoteliers or the operators of hospitals with optional service areas scope for flexibly and demand-responsively fitting spaces out with barrier-free components from the ErgoSystem to allow them cater to the individual or acutely changing needs of guests and patients. Cases in point are young guests in a hotel who do not require barrier-free aids in the bathroom or for whom such aids suddenly become necessary following an acute injury -ata winter sports resort, for instance.Mr Chipperfield’s design for FSB bears the hallmark of the precursors of modernism and echoes the philosophy of a certain Ludwig Wittgenstein, and he is intent on achieving the same logical clarity. FSB 1004 incorporates a formal concept that meets all functional requirements and hence lends expression to our underlying philosophy in both the private and public spheres. The range can be specified for both residential ventures and ‘public projects’due to its comprising commonly marketed mechanical parts and conforming to the relevant building and safety standards. The door lever handles can be supplied with either AGL® heavy-duty bearings, with the option of a fire-safety capability, or standard bearings. The range is rounded off by frame door handles, with or without a crank feature, and a window handle -all in combination with straight-cornered roses. The furniture comes in Aluminium, Stainless Steel and Bronze.奇普菲尔德先生的设计FSB承担的标志现代主义的先驱，并有一定的维特根斯坦（Ludwig Wittgenstein）的理念相呼应，他是上实现相同的逻辑清晰的意图。
人机工程学
人机工程学门把手的人机工程学分析及改进设计门把手虽小，但在生活中是必不可少的，从古至今，门把手在不断演变，但从不离人机工程学左右。
一、门把手的演变过程及其中的人机工程学应用就从我国来看，门把手最初的形态就是门环了。
门环既可以用来作门把手使用来开关大门，又可以叩门，是一种实用物件。
不过准确地讲，“铺首衔环”才是一个完整的门环。
根据史料记载和考古证实，中国人使用铺首，距今已有两千多年的历史了。
过去，无论是帝王将相的皇宫、宅邸，还是平民百姓的小家小院，一般都要有一座院门，两扇街门中央门缝两侧、在一人来高的地方都装有一个类似门把手的物件，可以是门环，也可以是菱形的门坠，而衔着门环或吊着门坠，固定镶扣在大门上的底座称为铺首，又叫门铺。
铺首、门环都是大门上不可或缺的重要组成部件。
客人来访时站在门前，用手拍击门环或门坠，门环或门坠撞击在铺首之上发出清脆的声音，主人听到后便知有客人来到，走到大门，开门迎客。
铺首的造型多种多样，既有非常简单形状的，也有异常繁复逼真的凶猛奇兽的头部形状的。
小的铺着直径只有几厘米，大的直径要有几十厘米。
它们既能当做门把手及敲门物件，起着实际作用，又能起到装饰、美化大门门面的艺术效果。
制作铺首的材料有铁、青铜、黄铜等。
工匠根据顾客的身份、等级、要求，打造出各式各样的铺首。
就在这样简单的铺首衔环中，也一直有人机工程的存在。
首先，无论是门环还是门坠，都要符合手的抓握曲线。
同时，铺首的样式要满足人视觉上的舒适度，而敲击叩门时发出的声音要满足人听觉上的舒适度，也正因此，铺首被制造成各种样式，寄托了民众的心理感情。
随后时代变迁，独门小院在城市渐渐变成一种奢望，铺首就渐渐减少了用武之地，各种弓形门把手就应运而生，同时铺首缩小演变为对开门的门把手。
弓形门把手则是被固定在门的表面，或竖直或倾斜的门把手，样式有所不同，至今仍在使用，但多见于公共场所，本校学生公寓也在使用。
如图所示为较老式的弓形把手，长度约100-150mm，大小恰能或不能塞得进成年男子的四个手指，抓握空间狭小，现已不常使用。
人机工程门把手建模方案
人机工程门把手建模方案一、绪论门把手作为人机工程领域中的一个重要组成部分，不仅在日常生活中扮演着开启门的功能，更重要的是门把手的设计与使用直接影响到人们的舒适度和安全性。
因此，对门把手的设计与建模具有极大的实际意义和研究价值。
本文将对门把手的建模过程进行详细的讨论，并给出一个完整的建模方案。
二、门把手的设计原则1. 人体工程学原则在门把手的设计中，首先需要考虑的是人体工程学原则。
人体工程学原则要求设计的产品在使用时能够符合人体的生理特征和心理需求，使得产品的使用更加舒适、便捷、安全和高效。
因此，在门把手的设计中，需要考虑人的手部结构和动作特点，合理确定门把手的尺寸、形状和位置，使得人能够自然地握住门把手，方便地开启和关闭门。
2. 安全性原则门把手的设计还需要考虑安全性原则。
在门把手的设计中，需要避免尖锐、硬角等设计，以防止人在使用过程中受伤。
同时，门把手的表面需要进行防滑处理，以保证在潮湿或者手部出汗的情况下，人们仍能够牢固地握住门把手，避免发生意外情况。
3. 美观性原则门把手的设计还需要考虑美观性原则。
门把手作为门的装饰部分，在整个门的设计中起到了画龙点睛的作用。
因此，门把手的设计需要考虑整个门的风格和设计，使得门把手与门的整体风格相匹配，给人一种美观、和谐的感觉。
以上三点是门把手设计的基本原则，门把手的建模方案也需要遵循这些原则，并在实际建模过程中予以体现。
三、门把手的建模过程门把手的建模过程主要包括以下几个步骤：确定门把手的尺寸和形状、建立门把手的三维模型、进行门把手的结构分析和优化、进行门把手的表面处理与细节设计。
下面将对这些步骤进行详细讨论。
1. 确定门把手的尺寸和形状在门把手的设计之初，需要根据实际使用需求和人体工程学原则，确定门把手的尺寸和形状。
门把手的尺寸需要能够让大部分人能够握住，包括老年人和小孩。
门把手的形状需要符合人手的握持特点，使得人可以轻松地握住门把手，方便地开启和关闭门。
