路基滑坡治理深部泄水孔(仰斜式排水孔)施工工法
路基边坡泄水槽施工技术方案
郑州至石人山高速公路某合同段Kxxx～Kxxx路基边坡泄水槽施工组织设计施工单位:xxx市政工程建设总公司编制日期：二00六年十月五日目录一、工程简介二、施工工艺流程三、施工要点四、质量检测标准五、施工组织及设计安排六、主要人员及机械设备七、质量保证措施八、安全生产、文明施工Kxxx～Kxxx路基边坡泄水槽施工技术方案一、工程简介某高速公路Kxxx～K56+760段，路基边坡采用植草护坡、拱架护坡，路面排水通过设在路基两侧边坡泄水槽来排入路基边沟内。
本段边坡泄水槽左侧设91道，右侧设91道，共182道。
主要工程量：（1）20号现浇混凝土143m3（2）预制C25混凝土279 m3（3)二灰土326m3（4）挖土方1298m3二、施工工艺流程测量放样→挖基削坡→整平夯实→铺填二灰土→浇筑混凝土→砌筑试块→洒水，养生→回填夯实三、施工要点3。
1测量放样：用全站仪将泄水槽设计桩号测设出来,用水平仪测量槽顶和槽底的标高,以白灰布线标识好泄水槽要开挖范围，当填土高度＞3m时水平方向每3.6m设一个防滑台。
3.2采用人工开挖泄水槽的基础和修理边坡,并加以人工夯实，严禁用机械开挖和超挖后用土贴补。
3.3边沟开挖完成好后，重新测量放样，测定沟底、进水口标高，泄水槽的坡度要和路基边坡一致.3。
4铺填12㎝厚二灰土垫层，并加以夯实.3。
5泄水槽入口与边沟衔接部分用同标号现浇混凝土找补.3。
6混凝土浇筑完工后，用麻袋覆盖并洒水养护7天。
3.7出水口处要设置消力坎等措施。
3.8泄水槽线形要求平顺，断面尺寸,坡度,进水口、出水口标高均应符合设计要求并经监理工程师验收合格.项次检查项目规定值或允许偏差检查方法和频率1 混凝土强度在合格标准内按JTJ071-98附录D检查2 轴线偏位（㎜）50 全站仪测量3 断面尺寸（㎜）±30 用尺量4 直顺度（㎜）30 20m拉线检查5 坡度不陡于设计值用坡度尺量五、施工组织及设计安排5。
滑坡治理工程施工技术方案
滑坡治理工程施工技术方案一、水沟施工1、施工工艺流程3、施工方法（1）施工放线沟槽开挖工程施工前，应进行水沟施工放样。
首先，用全站仪定出水沟的中心控制线。
最后，根据中心线和高程控制点，放样出水沟底脚线和沟口线共四条控制线。
（2）基槽开挖采用挖掘机配合人工进行基础开挖，按照排水沟、边沟尺寸开挖，开挖出土料堆至排水沟及边沟外侧并修筑土埝，人工修整基槽底面和两侧面边坡。
施工中避免土基超挖，当超挖发生时可用原土回填压（夯）实。
（3）修整基层支模前应全面检查基层的平整与密实情况，高创低不补，如有损坏应在浇筑混凝土板前采用相同材料修补压实，严禁用松散粒料填补。
彻底清除表面所有浮土、杂物。
（4）模板支设1）混凝土板的模板选用具有足够的强度、刚度和耐久性的钢模板。
支模前对模板的规格、平直情况、接头及支架附件进行仔细检查，模板的质量及安装质量直接影响混凝土道面的质量，不符合要求不得使用。
2）模板支设固定方式采用三角杆支撑，根据混凝土分仓图的平面位置与高程，在基层表面用墨线弹出分仓线，将模板用支架准确就位，模板内侧面应竖向垂直，模板之间连接应紧密、平顺，接头不得有缝隙、前后错位和高低不平等现象，模板内侧也可用钢钎临时固定，在混合料振捣前拔出。
3）模板与基层接触面如有缝隙，提前用1:2水泥砂浆堵缝，(睹缝应密实，一方面是防止漏浆，另一方面是可以减小机械在上面行走振动时产生的挠度。
然后用12cm宽油毡平分对折后，底部用水泥钉沿折线固定在基层表面上，侧面用胶带粘结到模板内表面，折角应保证90o直角，以防模板底缝隙漏浆，保证拆模后混凝土底角为直角。
模板孔眼及接头缝用塑料胶带密封。
4）支模完成后，要对模板的平面位置、高程、直线性、牢固性、接缝处理等进行全面检查。
（5）清理仓面模板支立完毕后，及时进行仓内清整，清除仓内所有杂物，然后在全仓范围内均匀洒水。
若局部有积水，及时清除。
模板内侧应按要求均匀涂刷脱模剂。
（6）沟底和沟边砼浇筑1）砼浇筑应先坡后底，最后浇筑压沿。
仰斜式排水孔施工工艺
仰斜式排水孔施工工艺
咱今儿就来聊聊仰斜式排水孔施工工艺，这可是个相当重要的活儿！
你想啊，排水就好比人出汗，要是这汗排不出去，身体能舒服吗？
建筑也一样，排水不畅，那麻烦可就大了！而仰斜式排水孔，就是让
建筑“畅快出汗”的关键通道。
施工前，咱得像准备一场大战一样，把“武器装备”都备齐喽！测量
工具那是必须的，就像战士手里的枪，得准得稳。
材料也得精挑细选，质量不过关可不行，这就好比给战士吃了坏的粮食，能有战斗力吗？
开挖的时候，可不能马虎。
你得小心翼翼，就像在鸡蛋上雕花，稍
不注意，这“鸡蛋壳”可就破了。
而且角度得把握好，这仰斜的角度，
就像跳水运动员入水的角度，太直了不行，太斜了也不行，得恰到好处。
安装排水管的时候，那更得仔细。
这管子就像是血管，要是接不好，那“血液”能流通顺畅吗？每一个接口都得严丝合缝，不能有半点马虎。
回填的时候，可别一股脑地往上堆。
这就像给人穿衣服，得一层一
层慢慢来，还得均匀，不然这儿厚那儿薄的，能好看吗？能保暖吗？
施工过程中，还得时刻盯着，就像老鹰盯着小鸡。
一有问题，赶紧
解决，可不能等问题变大了才着急。
你说，要是排水孔没做好，一下大雨，水积在那，这建筑不就成了“水淹的龙王庙”了吗？所以啊，仰斜式排水孔施工工艺，真的是容不得半点马虎，每一个环节都得精心对待，这样才能保证工程的质量，让建筑稳稳当当，不怕风吹雨打。
这就是我对仰斜式排水孔施工工艺的看法，您觉得呢？。

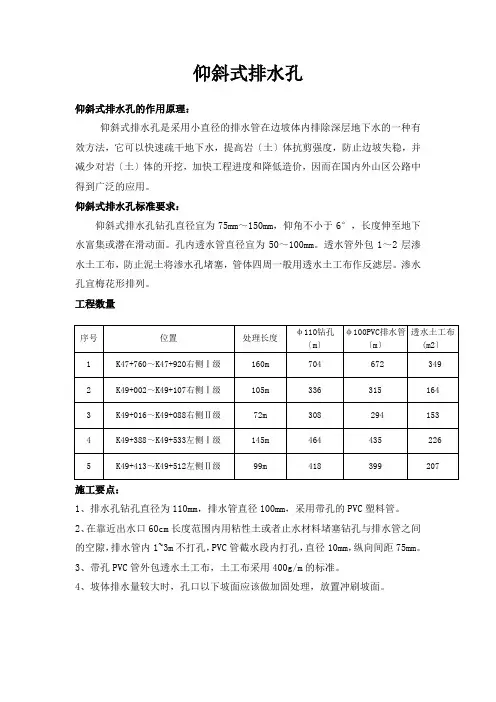

仰斜式排水孔施工方法
仰斜式排水孔
仰斜式排水孔的作用原理：
仰斜式排水孔是采用小直径的排水管在边坡体内排除深层地下水的一种有效方法，它可以快速疏干地下水，提高岩〔土〕体抗剪强度，防止边坡失稳，并减少对岩〔土〕体的开挖，加快工程进度和降低造价，因而在国内外山区公路中得到广泛的应用。
仰斜式排水孔标准要求：
仰斜式排水孔钻孔直径宜为75mm～150mm，仰角不小于6°，长度伸至地下水富集或潜在滑动面。
孔内透水管直径宜为50～100mm。
透水管外包1～2层渗水土工布，防止泥土将渗水孔堵塞，管体四周一般用透水土工布作反滤层。
渗水孔宜梅花形排列。
工程数量
施工要点：
1、排水孔钻孔直径为110mm，排水管直径100mm，采用带孔的PVC塑料管。
2、在靠近出水口60cm长度范围内用粘性土或者止水材料堵塞钻孔与排水管之间的空隙，排水管内1~3m不打孔，PVC管截水段内打孔，直径10mm，纵向间距75mm。
3、带孔PVC管外包透水土工布，土工布采用400g/m的标准。
4、坡体排水量较大时，孔口以下坡面应该做加固处理，放置冲刷坡面。
排水孔布设角度5~15 0
1、K47+720 ~ K47+980右侧Ⅰ级坡设置仰斜式排水孔。
仰斜式排水孔横向、纵向间距均为5m，呈梅花形布置。
2、K48+980 ~ K49+120右侧ⅠⅡ级坡设置仰斜式排水孔。
仰斜式排水孔横向、纵向间距均为5m，呈梅花形布置。
3、K49+360 ~ K49+580左侧ⅠⅡ级坡设置仰斜式排水孔。
仰斜式排水孔布置，横向、纵向间距均为5m，呈梅花形布置。
泄水工程施工方案
泄水工程施工方案一、项目概述泄水工程，是为了防止雨水在涵洞或者桥梁中积水、漫出而设置的排水系统。
泄水工程的施工方案主要是为了保证工程的顺利进行以及达到工程设计的要求。
本文所述泄水工程位于某市的主干道旁，通过泄水孔将雨水从桥梁下排放到路边的沟渠中，确保道路交通的畅通和安全。
二、施工前准备1. 方案设计：根据项目设计图纸，确定泄水孔的位置和尺寸，编制详细的施工方案。
2. 土方开挖：清理工程现场，确定工作边界，开展土方开挖工作，确保泄水孔的安装位置平整并合理。
3. 材料采购：根据设计要求，采购泄水管道、泄水孔等相关材料，并确保材料质量符合要求。
4. 设备布置：安排施工所需的机械设备，如挖掘机、运输车辆等，并安排施工人员的工作任务。
5. 安全措施：制定安全生产方案，对施工现场进行安全隐患排查，确保施工人员的安全。
6. 施工方案：根据实际情况确定施工进度计划和施工方法，制定详细的施工方案。
三、施工工艺1. 泄水孔的安装1.1 划定泄水孔位置：根据设计要求，在桥梁下确定泄水孔的位置，使用专业工具进行标注。
1.2 开挖泄水孔：使用挖掘机进行泄水孔的开挖，注意控制开挖深度和尺寸，确保泄水孔能够有效排水。
1.3 安装泄水管道：将泄水管道连接到泄水孔上，确保管道的接口紧密，无漏水现象。
1.4 固定管道：使用支架等设备固定泄水管道，防止管道晃动或变形。
2. 排水系统的调试2.1 清洗排水系统：在安装完毕泄水孔和管道后，使用清洗设备对排水系统进行清洗，确保通畅。
2.2 调试排水系统：启动泵站或其它排水设备，调试排水系统，检查排水系统工作正常且无故障。
3. 施工验收3.1 泄水工程验收：由相关部门进行泄水工程的验收，检查泄水孔和管道是否符合设计要求。
3.2 安全检查：进行施工现场的安全检查，确保施工过程中无安全隐患。
3.3 施工报告：编制泄水工程的施工报告，记录施工过程中的关键节点和问题，并提出改进建议。
四、施工注意事项1. 施工现场保持清洁，防止施工材料和设备堆放杂乱。
护坡泄水孔做法
护坡泄水孔做法
护坡泄水孔通常包括以下几个步骤：1.确定泄水孔位置：根据实际需要确定护坡泄水孔的位置。
一般来说，泄水孔需要位于护坡的最低点或者倾斜的一侧。
2.挖掘泄水孔：使用挖掘机或其他工具在护坡位置挖掘一个合适大小的坑，确保足够容纳泄水管道。
坑的尺寸和深度根据实际需要和地形条件来确定。
3.铺设泄水管道：在坑中铺设泄水管道。
一般来说，可以使用PVC管道或者混凝土管道作为泄水管道。
根据泄水量和需要，可以选择不同直径大小的管道。
确保管道与地面保持一定的倾斜度以便水流能够顺畅排出。
4.定位泄水孔罩：在泄水孔的位置，安装一个泄水孔罩。
泄水孔罩通常由金属或者塑料制成，可以防止杂物进入管道并潜在地堵塞它。
5.巩固护坡：将剩余的土壤填满泄水孔周围的坑洞，确保泄水孔不会被挤压或移位。
6.排水测试：完成以上步骤后，进行排水测试以确保泄水孔的正常工作。
可以通过倒入适量的水来测试泄水孔是否正常排水，如果水能顺利排出，说明泄水孔的安装成功。
需要注意的是，护坡泄水孔的具体做法可能因具体情况而有所不同，上述步骤仅供参考。
在实际操作中，应根据具体需要和地形条件进行调整。
另外，在施工过程中应注意安全，确保施工人员和周围环境的安全。
泄水井工程施工方案
1.泄水井工程1.1泄水井要求在管道维修时或管道工程过冬时管道内积存的水无法排出，需在管道末端设置泄水井。
泄水井内安装泄水阀，井口盖钢筋混凝土井盖，井径为1.0m,井深1.2m。
井底为滤料，井壁采用砖砌体。
每个管灌系统根据实际情况设置泄水井。
1.2土方工程1.2.1施工要求（1）基坑开挖、排水及基础处理开挖时必须保证基坑边坡稳定，若不能进行下道工序，应预留15-30cm 土层不挖，待下道工序开始前再挖至设计标高（2）根据设计图纸标明的建筑物的尺寸进行施工放样。
先用全站仪确定建筑物的轴线点或关键点的位置，再用水准仪测出地面或建筑物施工高程，用钢尺丈量出断面尺寸，用墨线或灰粉标出，放样后方能施工。
1.2.2土方开挖（1）泄水井基坑采用人工配合机械开挖，开挖边坡系数根据放坡高度确定，开挖土料尽可能就近利用。
基坑开挖接近坑底标高时，应尽量保护好地基结构，减少对地基土的扰动。
使用挖掘机开挖时，可在设计开挖标高以上保留30cm的土层暂时不挖。
（2）采用人工开挖的小型基坑，留有足够的操作空间，一般土可自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘。
（3）在开挖过程中，必须连续观测，发现异常现象，采取相应的有效措施，每天开挖前，必须对机械进行检查。
坑周围设防护栏、警示牌等，设专人看护现场，防止有人坠坑。
夜间施工保证足够照明。
（4）为了防止在开挖过程中放生塌方及泛水，放坡坡度必须符合设计要求和现场土质情况。
对于有积水的开挖面在开挖前采用基坑集中抽排的办法进行排水。
（5）土方开挖一般不宜在雨季进行，否则工作面不宜过大，应分段逐片的分期完成。
雨期开挖基坑（槽）或管沟时，应注意边坡稳定，必要时可适当放缓边坡或设置支撑。
同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。
施工时应加强对边坡、支撑、土堤等的检查。
土方开挖不宜在冬期施工。
如必须在冬期施工时，其施工方法应按冬施方案进行。
1.2.3检查验收土方开挖工程完成后，会同主管单位对主体工程开挖基础面检查清理情况进行验收，主要按施工图纸要求检查基础开挖平面尺寸、标高、进行检查核实。
泄水涵洞施工方案
泄水涵洞施工方案泄水涵洞施工方案一、工程概况xxxx大坝泄水涵洞工程，长度共计131米，分为11段，两段间设分隔缝。
除第三段为11.8米，第四段为11.2米外，其他9段均为12米。
涵洞底板厚度约为2米。
输水管廊道洞口截面尺寸为3米*3米，洞顶腋角高度为0.5米。
泄水涵洞截面为6.5米*7.5米，为城门洞型，洞顶半圆部分半径为3.55米。
整体外部体型为多边形断面。
为钢筋混凝土结构。
目前现场垫层已浇筑完毕，可以开始施工。
二、施工总体部署1、加工厂布置根据施工总平面布置，泄水涵洞部分紧邻现场临时施工道路L-1，根据现场地形情况，施工道路离作业面比较近（3.5米左右），考虑在施工道路L-1北侧设置钢筋加工厂及木工加工厂，便于原材料装卸，及现场施工材料倒运。
2、施工排水施工期间根据现场情况适当布置2-4个集水坑，并通过现象地形设置排水明沟，将水汇集到集水坑内，通过3KW污水泵将集水井中的积水抽到围堰外。
3、施工用电从1000KVA变压器低压侧接两条电缆主线到取水塔及泄水涵洞处，在三个位置设置配电箱，分别为：取水塔施工现场、钢筋木工加工区、泄水涵洞施工现场。
现场施工照明分为施工现场照明和作业面照明两部分。
施工现场照明在左右岸上下游各布置一座3.5KW镝灯，共计四座。
作业面照明安装1KW碘钨灯，根据施工需要确定数量和安装位置。
4、施工供水从搅拌站右侧300M3 水池引水，主管线为PE90塑料管，引入工作面采用供水软管。
5、设备布置取水塔和溢流竖井右侧，高程EL353上布置一台塔吊（型号5025）。
塔吊回转半径50米时最大起吊重量为2.5吨（32m时最大起吊重量为3.9t）。
全面覆盖取水塔及溢流竖井施工。
泄水涵洞施工配置一台50T 吊车，负责材料吊运。
为保证混凝土的垂直运输，取水塔及溢流竖井处设置两台HBT60型混凝土泵，泄水涵洞处设置两台HBT60型混凝土泵。
两部分共4台混凝土泵，保证混凝土浇筑。
三、施工方法1、分层及分段泄水涵洞工程根据施工缝留置，沿泄水涵洞长度方向共分为11个浇筑段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路基滑坡治理深部泄水孔（仰斜式排水孔）施工工法中铁四局集团有限公司二〇一六年八月目录1. 前言 (1)2. 工法特点 (1)3. 工艺原理 (2)4. 施工工艺流程及操作要点 (2)5.1 工艺流程 (2)5.2.1 施工准备 (3)5.2.2 测量放样 (3)5.2.3 安装机械设备 (6)6.材料与设备 (9)6.1机具设备 (9)6.2 材料 (9)7.质量控制 (9)7.2 质量管理组织措施 (9)8.安全措施 (11)8.1 安全管理措施 (11)9.环保、节能措施 (13)10.效益分析 (14)11.工程实例 (14)路基滑坡治理深部泄水孔（仰斜式排水孔）施工工法中铁四局集团有限公司重庆分公司欧华王永亮高磊王厚鑫王冬黄武韦海东1.前言近年来，随着国家对防洪泄洪的不断重视，很多降排水施工工法应运而生，“路基深部泄水孔施工”作为一种新型的降排水施工工法在工程建设中得到广泛应用，本工法适应于更复杂的地质岩层，更大的横向深度排水降水。
我们常见的泄水孔一般应用于路基挡墙，坡面防护等防护工程中，这种新型的仰斜式排水孔施工是采用小直径的排水管在边坡坡体内排除覆盖层孔隙水及基岩裂隙水的一种有效方法，它可以快速疏干地下水，提高岩（土）体抗剪强度，防止边坡失稳，并减少对岩（土）体的开挖，加快工程进度和降低造价。
路基滑坡治理工程排除地下水，使用深部泄水孔施工排除地下水非常少见，这种工法能为今后类似工程的开展积累丰富的经验。
选取一种成孔快速，成本低廉，保证质量及安全风险较小的一种排水工艺是今后工程发展的趋势。
中铁四局集团有限公司重庆分公司余凯边坡治理工程项目经理部现结合现场施工工艺和施工经验编写了本工法。
2.工法特点2.1 地质环境适应性强仰斜式排水孔施工工艺独特，对地质岩层环境适应性强；施工机械设备比较少，对工地现场施工环境要求也特别低。
2.2 物机及人员需求量小，节约成本仰斜式排水孔施工方法，采用的是传统的锚索套管跟进钻孔施工技术附加锚索套管管外增设套管的施工方法相结合，双管齐下，管管相扣。
所需要的机械和人员比较少，方便机械物资的周转2.3 施工安全系数稳定仰斜式排水孔施工均在边坡平台上进行，施工过程中人员与钻机保持安全距离，确保了施工人员的安全。
2.4 施工精度高，质量可控性稳定仰斜式排水孔施工，钻孔前预先固定好钻机，确保钻头及钻杆始终保持在预设位置方向，钻孔达到一定深度基本就能保证孔道在准确的方位上，施工精度高，质量可控性稳定。
2.5 环保性高仰斜式排水孔施工，投入的机械设备少，对场地环境要求低，制造的施工废弃物非常少，对地表及周边自然环境几乎无破坏，保证了文明施工，绿色施工。
适用范围本工法适用于复杂地质岩层中覆盖层孔隙水及基岩裂隙水降排水作业施工。
3.工艺原理仰斜式排水孔施工工法，是采用传统的锚索套管跟进钻孔施工技术附加锚索套管管外增设大直径套管的施工方法相结合，双管齐下，管管相扣。
锚索套管管外增设Φ150mm直径的钢套管，这种增设的钢套管与锚索钻孔同步跟进，主要起到防止孔道坍塌和安装排水孔预埋件的作用，这种工法可以在岩层恶劣的地质环境中进行；另外增设的钢套管可以为后续安装排水管提供便利。
成孔结束后，拔出锚索套管及钻头，增设的大直径钢套管暂时保留在孔内，立即安装排水管，安装完毕后再拔出增设的大直径钢套管，这样一个仰斜式排水孔施工完毕。
该施工工法地质环境和地形环境适应性强，钻孔施工技术易控制，很好地提高了施工精度，满足设计及规范要求。
4.施工工艺流程及操作要点以下结合贵州省余凯高速边坡治理工程叙述施工工艺流程及操作要点。
施工顺序：①施工准备；②测量放样；③钻孔机具安装与调试；④钻孔施工；⑤钻孔，增设大直径钢套管跟进；⑥成孔自检；⑦安装排水管，拔出钢套管；⑧终孔验收5.1 工艺流程施工准备测量放样机具安装与调试钻孔施工钻孔、大直径钢套管同步跟进成孔自检安装排水管、拔出钢套管终孔验收5.2 操作要点5.2.1 施工准备仰斜式排水孔在钻孔施工前做好三通一平，平整好场地，配备施工中所需要的水电，配备好施工时的排淤系统，制定相应的施工安全措施。
1、首先施作施工便道，方便机械设备和材料的进场。
2、做好场地平整，按照图纸要求平整好各级边坡坡面以及平台。
3、做好通电准备工作，钻机所用的是250KW变压器，并增设了一个175KW 的柴油发电机，确保用电功率满足现场施工要求。
4、做好通水准备工作，用水泵从附近河内抽取施工用水，保证施工顺利进行。
5.2.2 测量放样1、按照图纸设计要求，仰斜式排水孔布设在里程K24+620—K24+710段右侧路基边坡，一共设置三个坡面，每个坡面设置单排18个排水孔，横向间距为3m，第一级坡排水孔与第二级排水孔平行间距为4m，第二级边坡排水孔与第三级边坡排水孔间距为3m。
布孔示意图如图5.2.2-1、图5.2.2-2。
图5.2.2-1 仰斜式排水孔布孔正面示意图图5.2.2-2 仰斜式排水孔布孔侧面示意图2、由于不同里程横截面地形存在差异，每一个里程的孔深也不同，K24+650里程，第一、第二、第三级边坡孔深分别是67m、73m、78m；K24+670里程，第一、第二、第三级边坡孔深分别是60m、54m、68m；K24+690里程，第一、第二、第三级边坡孔深分别是58m、62m、67m；K24+700里程，第一、第二、第三级边坡孔深分别是49m、52m、56m；详见图5.2.2-3、图5.2.2-4、图5.2.2-5、图5.2.2-6。
图5.2.2-3 K24+650里程孔深示意图图5.2.2-4 K24+670里程孔深示意图图5.2.2-5 K24+690里程孔深示意图图5.2.2-6 K24+700里程孔深示意图5.2.3 安装机械设备1、安装图纸设计要求，仰斜式排水孔仰角为5°，与线路中心线成垂直角度，安装钻机时必须让钻机平稳、稳牢，并校准钻机的方位角和仰角。
泄水孔采用Φ110mm的PVC管，钻孔直径150mm，为了保证成孔质量，泄水孔采用Φ150mm 钻孔施工，并采用钢套管跟管钻进，钢套管外径150mm，壁厚6mm。
图5.2.3-1 仰斜式排水孔截面示意图图5.2.3-2 仰斜式排水孔大样图图5.2.3-3 导水孔平面布置图图5.2.3-3 导水孔孔断面布置图2、钻机掘进过程中，要时刻观察钻机的钻进速度、钻出的渣样，并做好施工记录，保留相应的影像资料。
每一节钻杆和大直径钢套管的长度均为 1.5m，每次增加一节钻杆的同时，我们会相应的增加一节大直径钢套管，以防塌孔增加作业难度，影响施工进度。
3、排水孔施工完成后，要及时对成孔的几何尺寸进行自检，自检合格后立马通知监理报检。
4、报检通过，立马安装好排水管，安装过程中，保证连接处牢固。
安装好，随即拔出增设的大直径钢套管。
5.2.4劳动力组织情况表表5.2.4-1 劳动力组织情况表工序分工人数备注钻孔管理人员 2安全员 1技术人员 4 电工、钳工 2 钻机操作手 2架子工 2 导水管安装工 2 小计 136.材料与设备6.1机具设备表6.1 主要施工机具设备表名称型号或规格数量安装位置备注全站仪莱卡ts9 1 / 测量放样精密水准仪DINI03 1 / 测量放样柴油发电机175KW 1 / 电源供应空压机75kw 1 / 钻孔施工变压器250KV 1 / 电源供应钻机/ / 靠风机设置与运转风机数量相同6.2 材料序号材料名称规格单位数量备注1 钻头Φ150mm m 62 钻杆Φ100mm m 1003 钢套管Φ150mm m 704 PVC管Φ110mm m 35705 土工布10mm厚m²13007.质量控制7.1一般要求7.1.1加强测量的精度控制和复核，确保钻机的安装和角度、轴线偏差尺寸精度满足设计文件要求。
7.1.2严格执行图纸设计有关规定和施工规范要求。
7.1.3每一步施工工序都要制定相应的施工实施细则指导施工。
7.1.4严格执行材料，设备进场的复核验收工作程序，确保材料和设备合格。
7.1.5加强施工过程的试验与检验，确保各种试验的有效性和准确性，按要求制定试验取样的项目、频率和流程。
认真把好质量关，用数据和分析图表配合和指导现场施工质量。
保证施工中的资料完整齐全，做好各项资料的收集、保存、归档工作，各种质量记录齐全、规整、清晰且符合要求。
7.2 质量管理组织措施7.2.1施工过程中，对工程质量进行四级管理。
第一级为具体操作班组质量员，对施工现场质量负责初级管理；第二级为项目队长、质检员及技术员，负责对第一级管理人员的现场质量管理工作进行监督、检查及内业资料进行收集和整理；第三级为由项目部安质部人员组成，负责对第二级管理人员实施监督、检查，并负责内业资料的汇总和归档工作；第四级为项目级管理体系，由项目经理及技术负责人负责，对第三级管理人员实施监督检查。
7.2.2严格每一道工序开工前和结束后的检查验收制度，坚持执行班组自检，质检部门检查合格，报请监理工程师检验的工作程序。
7.2.3定期或不定期地组织职工开展岗位技能培训,学习有关规范、标准及操作规程。
配齐工程施工需要的人力资源。
有针对性地组织各类施工人员学习，进行必要的工前岗位培训，特殊工种作业人员须持有效上岗工作证。
配齐工程需要的各类设备。
配置的机械设备必须经检修、试机、检验合格后，方能进场施工，外租设备在进场前，要进行检验和认可，证明能满足工程需要后方可进行施工。
对已认可的施工方案、方法、工艺技术参数和指标进行严密监视和控制，尤其是对工程的特殊部位和工序要专门制定施工方案，并加强监督的力度和控制的手段，使工程的各个部位、工序均满足设计及规范要求。
7.3质量控制标准根据《公路桥涵施工技术规范》（JTG/T F50-2011）和《公路工程质量检验评定标准》（第一册土建工程）（JTG F80/1-2004）及其他有关规定，质量标准按表7.2执行。
表7.1 仰斜式排水孔允许偏差表序号检查项目规定值或允许偏差检查方法和频率1 仰角偏位（°） 1 /2 与轴线垂直度(°)3 /3 孔径(mm) 5 /孔深（cm）30 /7.4质量保证措施7.4.1采用传统的锚索套管跟进钻孔施工技术附加锚索套管管外增设大直径套管的施工方法相结合，确保钻孔与后期安装排水管有效进行。
7.4.2施工过程中，按照频率检查孔径、轴线偏差、仰角，确保成孔质量。
7.4.3夜间施工要点，需安装好各个方位的照明设施，确保不留死角。
为防止动力线路出现故障造成突然停电，在坡脚平台附近备用了一台175KW的柴油发电机能为钻孔施工提供充足的电力保障。
7.4.4提前获当天的气象信息，采取有效防范措施。
7.5 制度保证措施制度是管理的灵魂和手段，从某种意义上讲，没有制度就没有管理。
