铁心线圈与变压器
线圈中铁芯的作用
线圈中铁芯的作用线圈中铁芯的作用线圈中的铁芯是一个关键的组件，对于许多电气设备的性能和功能起着重要的作用。
下面将从电磁学原理、应用及特点三个方面来分别解析一下线圈中铁芯的作用。
1. 电磁学原理在电磁学中，铁芯是一种通过导磁性材料制成的物品。
铁芯的导磁性可以使线圈内部的磁场集中在铁芯内部，并增强磁场的强度。
铁芯所产生的磁场可以抵消空气中的磁场，并减少磁场漏失。
铁芯的引导作用可以增强线圈的感应电势、磁感应强度等电磁学指标，提高设备的效率。
2. 应用在常见的电气设备中，线圈中的铁芯被广泛地应用，如电机、变压器、电感器等。
下面分别从应用中的不同角度来探讨铁芯在设备中的作用。
2.1 电动力方面在电机中，铁芯可以提高电机的转矩和转速。
电机中的电磁铁芯可以在产生磁通的过程中将其储存，从而增加电机的能量。
在电机运行时，铁芯可以帮助电流产生磁场，将电能转化为机械能。
2.2 变压器方面在变压器中，铁芯可以把输入和输出的磁通连通起来，使得变压器可以工作。
在变压器工作时，铁芯可以将输入的磁通产生磁感应强度，进而在次级绕组上产生输出电压。
铁芯对于变压器的效率、功率和电压变化等因素都有着重要作用。
2.3 电感器方面在电感器方面，铁芯可以使电感器的磁通线更紧密地浸润在铁芯中，从而使电感值更高。
铁芯的设计可以用于不同种类的电感器。
因为铁芯只能储存有限的磁通，为了达到更高的电感值，需要更多的绕组。
3. 特点在电气设备中，铁芯是非常重要的部分，因为它有很多的特点，可以用于增加电气设备的效率和优化电子部件的性能。
3.1 强大的磁焦耳损耗铁芯的磁焦耳损耗在电气设备中通常是不可避免的。
磁焦耳损耗来自于铁芯在强电磁场下的消耗。
在铁芯中移动的磁通量会导致铁芯内部的能量耗散，并且会在铁芯中产生热量。
这会降低能源利用率。
因此，为了最大程度地减少磁焦耳损耗，需要选择高导磁性能的材料。
3.2 对于电感和电容的影响铁芯的加入会影响电感和电容的值。
由于铁芯的引导磁通作用，可以改变电流的路线和磁场的分布，从而影响线圈的电感性，使电感器的比计算值略低。
变压器构成中铁心与衔铁的区别
变压器构成中铁心与衔铁的区别
变压器主要由两个主要部分组成：铁心和线圈。
铁心是变压器的一个关键部分，通常由硅钢片叠装而成。
它的主要作用是作为磁路，通过电磁感应原理将线圈中的电能转化为磁场能，然后再将磁场能重新转化为电能。
线圈是变压器的另一重要部分，它通常由铜线绕在铁心外部构成。
电流通过线圈时，会产生磁场，这个磁场与铁心相互作用，从而实现电压的升高或降低。
衔铁通常用在接触器等电器中，作为可动磁路部分，与电磁铁一起产生吸合力，驱动触点动作。
因此，铁心和衔铁在功能和用途上有明显的区别。
如需更多信息，建议咨询电子设备相关业内人士或查阅相关论坛。
第讲 交流铁芯线圈电路和变压器
第讲交流铁芯线圈电路和变压器背景在电路设计和应用中，变压器和线圈通常是用于转换和传输电能的重要元器件。
它们可以实现电压升降、电能传递以及信号耦合等功能。
而其中，交流铁芯线圈电路和变压器的应用较为广泛，因此学习和掌握这些知识是非常重要的。
交流铁芯线圈电路交流铁芯线圈电路是将一个固定的直流电源直通到一对铁芯线圈(即“电感”)，并在此基础上加上一个交流信号。
其中，铁芯可以是软磁材料或硬磁材料制成的。
在软磁材料中，磁通可以容易地改变方向，并且可以减小失真；而硬磁材料则更容易保持磁通的方向，但对于信号失真的问题则有些难以解决。
在铁芯线圈中，交流信号会导致其中的磁通不断变化，从而产生交流电磁感应电动势。
此时，电感的阻抗就会随着电流和信号频率的变化而发生变化，其阻抗值随信号频率的增加而增大。
因此，铁芯线圈常用于滤波和隔离等应用中。
变压器变压器是一种将交流电能从一个电路传输到另一个电路的装置，通常用于调整电路中电压或者电流的变化。
变压器是由两个或多个线圈连接在一起，其中一个线圈与电源相连，称为“输入线圈”(primary coil)；而另一个线圈与负载电路相连，称为“输出线圈”(secondary coil)。
变压器的基本原理是利用电磁感应现象，使得输入线圈中的磁通沿着铁心产生磁通，从而引起输出线圈产生感应电动势。
由于变压器中的磁通是通过铁心传递的，因此变压器的铁心一般由软磁性材料(如硅钢)制成，以降低磁通的损耗。
在变压器中，输入线圈和输出线圈的匝数比例决定了变压器的转换比。
这种设计使得变压器可以在输出电路中调整电压和电流的值，而不需要使用其他的元器件(如调压器)。
因此，变压器应用非常广泛，例如电源适配器、放大器和UPS等。
本文简要介绍了交流铁芯线圈电路和变压器的工作原理和应用范围。
其中，交流铁芯线圈电路主要用于滤波和隔离等应用中；而变压器通过调整电路的电压和电流，被广泛应用于电源适配器、放大器和UPS等领域。

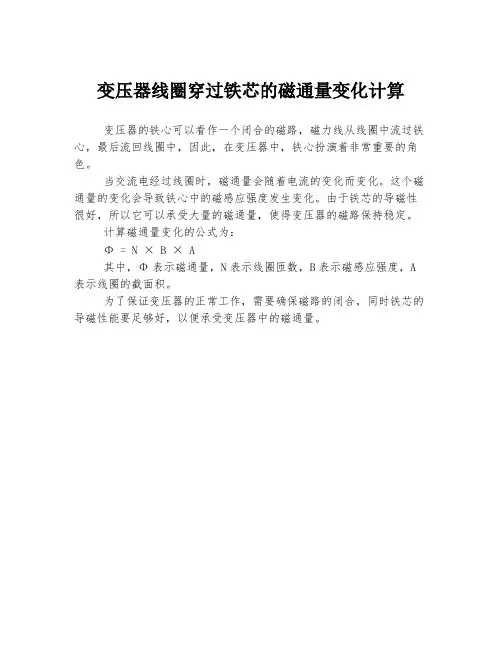

变压器线圈穿过铁芯的磁通量变化计算
