SMC片状模压成型工艺
smc模压成型工艺流程
SMC模压成型工艺流程SMC模压成型是一种常见的复合材料成型工艺，被广泛应用于汽车、航天、建筑等领域。
SMC（Sheet Molding Compound）是一种预浸有树脂的增强复合材料，主要由玻璃纤维、石墨、填料和热固性树脂等组成。
在SMC模压成型过程中，首先将预制好的SMC 预浸料加热软化，然后通过模具形成所需的零部件形状，最终在加热和压力的作用下固化成型，达到产品设计要求。
以下是SMC模压成型的工艺流程。
SMC模压成型工艺流程1. 准备工作在SMC模压成型之前，需要准备好所需的模具、预浸SMC料、加热设备以及压力设备等。
确保所有设备运行正常，符合操作规范。
2. 加热预浸料将预制的SMC料放入加热设备中，经过加热软化，使树脂充分熔化，增强纤维得到活化，便于后续成型。
3. 模具装配将加热后的SMC料放入模具中。
模具需要根据所需产品的设计图纸来选择，并确保模具表面干净平整，涂抹模具脱模剂以防粘连。
4. 模压成型开始进行模压成型工艺，将已经装配好的SMC料模具置于压力设备中，通过加压使SMC料充分填充模具腔体，并且确保均匀分布。
5. 施加压力在模具内加入适当的压力，使SMC料在热固化过程中得到充分压实，以确保产品密度和强度。
6. 加热固化通过加热设备对模具中的SMC料施加恒定的温度，使树脂充分固化，增强纤维和填料得到固定，从而形成产品的稳定结构。
7. 冷却脱模待SMC料在模具中充分固化后，关闭加热设备，待产品冷却至室温。
然后打开模具，取出成型产品，进行后续的修整和表面处理。
8. 检验和包装对成型的产品进行外观检验、尺寸检测以及性能测试，确保产品符合设计要求。
最后对产品进行包装，以防止在运输和储存过程中受到损坏。
以上就是SMC模压成型的工艺流程，通过严谨的操作和控制，可以生产出高质量的复合材料制品，满足各行业对材料性能和外观要求的不断提升。
SMC片状模压成型工艺
18
填料
z 填料按其化学成分可分为四类：氧化硅及硅酸盐类(石棉、 滑石粉、瓷土、氧化硅、硅藻土等)；碳酸盐类(碳酸钙)；硫 酸盐类(硫酸钡、硫酸钙等)；氢氧化物类(氢氧化铝)。
z 多数情况下填料用量占SMC配方总量的1／3以上。
CaCO3
遮盖性好，改善制品 表面性能。
类型 I II
性能 颗粒尺寸/μm 吸油值
19
SMC模塑料常用引发剂的特性
性能
状态
70℃
半衰期，/h
90 ℃ 110 ℃
130 ℃
150 ℃
固化温度，℃
用量，%
贮存期，室温
BPO 糊状 1.4 1.2 0.13
/ / 107~149 2 1周
引发剂 TBP 液体 / 7 6 0.7 /
121-149 1
2月
DCP 粉未
/ / 2.3 2.3 0.26 125~149 2 >3月
29
内脱模剂
对于SMC，粘模是一个严重的问题，因此须在配方中加 入内脱模剂。它们通常为长链脂肪酸及其盐类，受热熔化并 作为第二相流到模具表面、从而阻止了不饱和聚酯树脂与金 属模具表面发生亲合作用。所选用脱模剂的熔点低于固化温 度，以保证其在树脂固化前已熔化。其加入量一般为0.5 ％～2％。
常用的内脱模剂： 硬脂酸 硬酯酸锌 硬酯酸钙 硬酯酸镁
加热固化
膨胀
降温脱模
收缩
收缩
极小收缩
消除了体积收缩引起的内应力
产生微分离
21
UP固化过程中的体积变化
热膨胀
热收缩 固化结束（141℃)
固化收缩和热收 缩（141℃)
冷却 初期体积
树脂膨胀2.8％ 树脂收缩7.1％

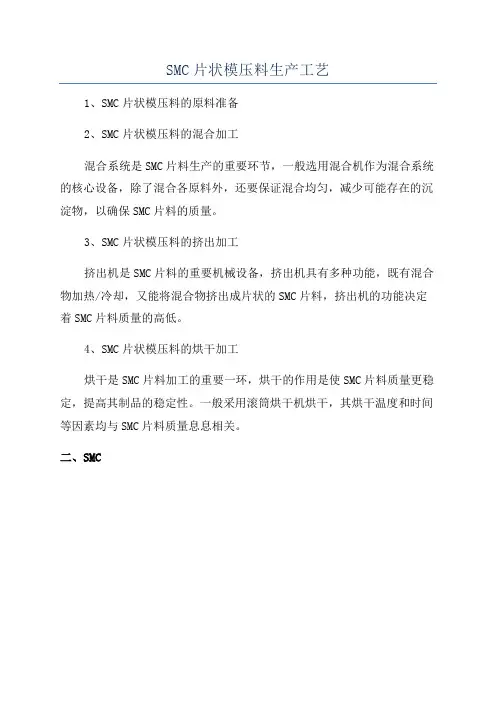

SMC片状模压料生产工艺
SMC片状模压料生产工艺
1、SMC片状模压料的原料准备
2、SMC片状模压料的混合加工
混合系统是SMC片料生产的重要环节，一般选用混合机作为混合系统的核心设备，除了混合各原料外，还要保证混合均匀，减少可能存在的沉淀物，以确保SMC片料的质量。
3、SMC片状模压料的挤出加工
挤出机是SMC片料的重要机械设备，挤出机具有多种功能，既有混合物加热/冷却，又能将混合物挤出成片状的SMC片料，挤出机的功能决定着SMC片料质量的高低。
4、SMC片状模压料的烘干加工
烘干是SMC片料加工的重要一环，烘干的作用是使SMC片料质量更稳定，提高其制品的稳定性。
一般采用滚筒烘干机烘干，其烘干温度和时间等因素均与SMC片料质量息息相关。
二、SMC。

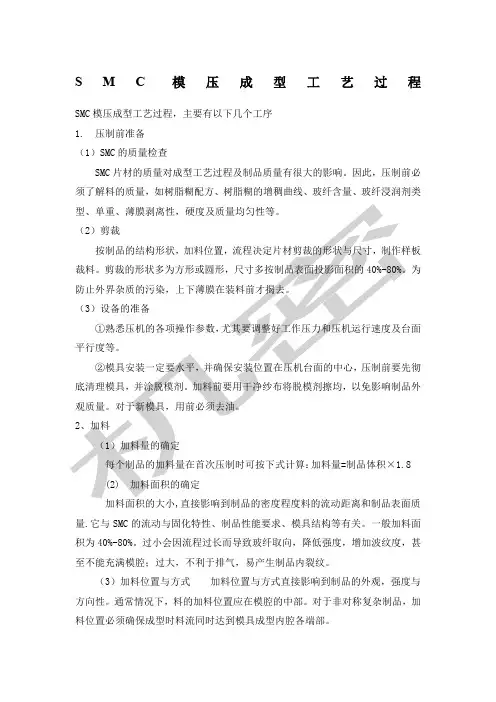

SMC模压成型工艺过程
S M C模压成型工艺过程SMC模压成型工艺过程，主要有以下几个工序1. 压制前准备（1）SMC的质量检查SMC片材的质量对成型工艺过程及制品质量有很大的影响。
因此，压制前必须了解料的质量，如树脂糊配方、树脂糊的增稠曲线、玻纤含量、玻纤浸润剂类量.它与SMC的流动与固化特性、制品性能要求、模具结构等有关。
一般加料面积为40%-80%。
过小会因流程过长而导致玻纤取向，降低强度，增加波纹度，甚至不能充满模腔；过大，不利于排气，易产生制品内裂纹。
（3）加料位置与方式加料位置与方式直接影响到制品的外观，强度与方向性。
通常情况下，料的加料位置应在模腔的中部。
对于非对称复杂制品，加料位置必须确保成型时料流同时达到模具成型内腔各端部。
加料方式必须有利于排气。
多层片材叠合时，最好将料块按上小下大呈宝塔形叠置。
另外，料块尽量不要分开加，否则会产生空气裹集和熔接区，导致制品强度下降。
（4）其他在加料前，为增加片材的流动性，可采用100℃或120℃下预热操作。
这一点对成型深拉形制品尤其有利。
3、成型并。
SMC增稠程度越高，所需成型压力也越大。
成型压力的大小与模具结构也有关系。
垂直分型结构模具所需的成型压力低于水平分型结构模具。
配合间隙较小的模具比间隙较大的模具需较高压力。
外观性能和平滑度要求高的制品，在成型时需较高的成型压力。
总之，成型压力的确定应考虑多方面因素。
一般来说，SMC成型压力在3-7Mpa之间。
（3）固化时间SMC在成型温度下的固化时间（也叫保温时间）与它的性质及固化体系、成型温度、制品厚度和颜色等因素有关。
固化时间一般按40s/mm计算。
对3mm以上厚制品，有人认为每增加4mm，固化时间增加1min。
4、压机操作加计理方便；③操作环境清洁、卫生，改善了劳动条件；④流动性好，可成型异形制品；⑤模压工艺对温度和压力要求不高，可变范围大，可大幅度降低设备和模具费用；⑥纤维长度40～50mm，质量均匀性好，适宜于压制截面变化不大的大型薄壁制品；⑦所得制品表面光洁度高，采用低收缩添加剂后，表面质量更为理想；⑧生产效率高，成型周期短，易于实现全自动机械化操作，生产成本相对较低。
SMC模压成型工艺过程
ＳMC模压成型工艺过程ＳMＣ模压成型工艺过程,主要有以下几个工序ﻫ1. 压制前准备ﻫ(１)ＳMC得质量检查ﻫSMC片材得质量对成型工艺过程及制品质量有很大得影响。
因此,压制前必须了解料得质量,如树脂糊配方、树脂糊得增稠曲线、玻纤含量、玻纤浸润剂类型、单重、薄膜剥离性,硬度及质量均匀性等。
(2)剪裁ﻫ按制品得结构形状,加料位置,流程决定片材剪裁得形状与尺寸,制作样板裁料、剪裁得形状多为方形或圆形,尺寸多按制品表面投影面积得40%－8０％。
为防止外界杂质得污染,上下薄膜在装料前才揭去。
(３)设备得准备①熟悉压机得各项操作参数,尤其要调整好工作压力与压机运行速度及台面平行度等。
②模具安装一定要水平,并确保安装位置在压机台面得中心,压制前要先彻底清理模具,并涂脱模剂。
加料前要用干净纱布将脱模剂擦均,以免影响制品外观质量。
对于新模具,用前必须去油。
2、加料ﻫ(1)加料量得确定ﻫ每个制品得加料量在首次压制时可按下式计算:加料量=制品体积×1、８ﻫ(2) 加料面积得确定ﻫ加料面积得大小,直接影响到制品得密度程度料得流动距离与制品表面质量。
它与SMC 得流动与固化特性、制品性能要求、模具结构等有关、一般加料面积为40％-80％。
过小会因流程过长而导致玻纤取向,降低强度,增加波纹度,甚至不能充满模腔;过大,不利于排气,易产生制品内裂纹、ﻫ(3)加料位置与方式加料位置与方式直接影响到制品得外观,强度与方向性。
通常情况下,料得加料位置应在模腔得中部。
对于非对称复杂制品,加料位置必须确保成型时料流同时达到模具成型内腔各端部。
ﻫ加料方式必须有利于排气。
多层片材叠合时,最好将料块按上小下大呈宝塔形叠置、另外,料块尽量不要分开加,否则会产生空气裹集与熔接区,导致制品强度下降。
ﻫ(４) 其她ﻫ在加料前,为增加片材得流动性,可采用１00℃或120℃下预热操作。
这一点对成型深拉形制品尤其有利、3、成型当料块进入模腔后,压机快速下行、当上、下模吻合时,缓慢施加所需成型压力,经过一定得固化制度后,制品成型结束。
SMC模压成型工艺介绍
共聚物
PVAc
0.25
线
收
缩 率
0.20
0.16
低收缩剂的种类、用量与线收缩 率的关系
1
2 1－氯醋共聚物；2－聚苯乙烯； 3－聚乙烯
3
0.01
15 20 25 30 添加量（重量份）
.29.
SMC的组分及其性能
无机填料
属惰性物质 作用： 1、降低材料成本；
2、改善制品性能。 缺点： 随填料加入量增加，树脂糊粘度
若缩短贮存SMC的启用 0
期，可将其在45℃烘房内进行
0
1
23 45
时间（h）
稠化，若延长贮存期，应在较
低的温度(小于25℃)下存放。
树脂增稠与温度的关系
.20.
SMC的组分及其性能
（4）增稠机理
两个阶段 第一阶段
金属氧化物或氢氧化物与聚酯端基－ COOH进行酸碱反应，生成碱式盐。
O
C OH + MO
使用时除去薄膜，按尺寸裁剪，然后进行模压成型。
.2.
SMC的特点与种类
SMC具有的特点：
1) 制品的重现性好， SMC的制造不易受操作者和外界条 件的影响 2) 加工制品操作处理方便，不粘手 3) 作业环境清洁，大大改善了劳卫环境 4) 片材质量均匀，适宜压制截面变化不大的大型薄壁制品 5) 树脂和玻璃纤维可以流动，可成型带肋条和凸部的制品 6) 成型的制品表面光洁度高 7) 生产效率高、成型周期短、成本低
细度： 粒径要求小于120μm（120目）。 88μm（170目，水泥细度） 60μm（200目）
颗粒太粗容易分离沉淀；太细、吸油率高，树脂用量大。
油吸附量： 填料被亚麻仁油润湿的质量百分比。
SMC模压成型工艺过程
SMC模压成型工艺过程SMC模压成型工艺过程，主要有以下几个工序1. 压制前准备（1）SMC的质量检查SMC片材的质量对成型工艺过程及制品质量有很大的影响。
因此，压制前必须了解料的质量，如树脂糊配方、树脂糊的增稠曲线、玻纤含量、玻纤浸润剂类型、单重、薄膜剥离性，硬度及质量均匀性等。
（2）剪裁按制品的结构形状，加料位置，流程决定片材剪裁的形状与尺寸，制作样板裁料。
剪裁的形状多为方形或圆形，尺寸多按制品表面投影面积的40%-80%。
为防止外界杂质的污染，上下薄膜在装料前才揭去。
（3）设备的准备①熟悉压机的各项操作参数，尤其要调整好工作压力和压机运行速度及台面平行度等。
②模具安装一定要水平，并确保安装位置在压机台面的中心，压制前要先彻底清理模具，并涂脱模剂。
加料前要用干净纱布将脱模剂擦均，以免影响制品外观质量。
对于新模具，用前必须去油。
2、加料（1）加料量的确定每个制品的加料量在首次压制时可按下式计算：加料量=制品体积×1.8(2) 加料面积的确定加料面积的大小,直接影响到制品的密度程度料的流动距离和制品表面质量.它与SMC的流动与固化特性、制品性能要求、模具结构等有关。
一般加料面积为40%-80%。
过小会因流程过长而导致玻纤取向，降低强度，增加波纹度，甚至不能充满模腔；过大，不利于排气，易产生制品内裂纹。
（3）加料位置与方式加料位置与方式直接影响到制品的外观，强度与方向性。
通常情况下，料的加料位置应在模腔的中部。
对于非对称复杂制品，加料位置必须确保成型时料流同时达到模具成型内腔各端部。
加料方式必须有利于排气。
多层片材叠合时，最好将料块按上小下大呈宝塔形叠置。
另外，料块尽量不要分开加，否则会产生空气裹集和熔接区，导致制品强度下降。
（4）其他在加料前，为增加片材的流动性，可采用100℃或120℃下预热操作。
这一点对成型深拉形制品尤其有利。
3、成型当料块进入模腔后，压机快速下行。
当上、下模吻合时，缓慢施加所需成型压力，经过一定的固化制度后，制品成型结束。
SMC产品工艺流程
SMC产品工艺流程一．SMC的成型工艺流程压制前准备（模具升温、压机工艺参数设定）——SMC片材裁料——模具投料——保压——脱模——加工（去废边等）——成品。
⑴压制前准备（模具升温、压机工艺参数设定）：通常模具温度一般来说是到１３０°～１５０°之间，成型压力为５～１０兆帕，相当于每平方厘米施加５０公斤到１００公斤的压力，压力非常高。
⑵SMC片材裁料：裁剪SMC片材，为模具投料做准备。
⑶模具投料：经过严格的重量计算，将SMC片材投入模具中，通常投料面积在50%-90%之间。
⑷保压：模具闭合后，保持高温高压，通常保持时间根据产品要求不同在2-10分钟之间。
⑸脱模：控制压机模具开启，将产品从模具中起出。
⑹加工：剪裁废边，打磨模具边缘与缝隙间的毛刺。
⑺得出半成品半成品按照一定规律进行码放，经质检合格的产品转运入库。
二．科逸SMC模压生产工艺参数三．提高SMC制品的条件与方法SMC配件的模压质量，取决于压机设备、模具、工艺参数以及作业人员素质等因素。
科逸SMC模压件质量的优异稳定，不仅仅来自于对制造工艺和生产管理手段的严格控制，更重要的主要是科逸在生产的各个方面都有良好的积累。
首先，在压机设备上，卫浴SMC部品对于压机要求十分严格。
模压时需要对产品施加的压力为50-100公斤/平方厘米。
所以面积越小的产品需要的压力就小，面积较大的部件，如防水盘、壁板、浴缸、顶板等才需要压力更大的压机。
所以卫浴企业拥有单台压机最大压力值越大，产品就可以做的越大。
反之，就无法提供完善的产品。
其次，SMC部件的模压工艺，决定了对生产过程中的各个方面都必须精确，包括对压机的水平定位，压机滑块上下移动速度，模具精度等等方面。
生产时模具内每一个区域的压力、温度，甚至是开闭模具瞬间的压力都要平均准确。
这就要求SMC部件压机、模具精度都极高，远超其他行业，压机、模具的数量规模和精度是一个整体浴室企业保障产品质量、丰富产品门类的关键设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SMC树脂糊的组成
树脂 引发剂
填料 低收缩添加剂
化学增稠剂 内脱模剂 着色剂
不饱和聚酯(间苯型UP、邻苯型UP) 过氧化物(BPO、TBP) CaCO3 热塑性树脂粉 MgO 硬酯酸金属盐 染料
15
SMC的工艺特点和地位
操作方便，易实现自动化，生产效率高，改善了湿法成型的 作业环境和劳动条件； 通过改变组分的种类与配比，可改变成型工艺和制品性能； 通过改变填料的种类与加入量，可降低成本或使制品轻量化； 成型流动性好，可成型结构复杂的制件或大型制件； 制品尺寸稳定性好，表面平滑，光泽好，纤维浮出少，从而 简化了后处理工序； 增强材料在生产与成型过程中均无损伤，制品强度高，可进 行轻型化结构设计。
19
SMC模塑料常用引发剂的特性
性能
状态
70℃
半衰期，/h
90 ℃ 110 ℃
130 ℃
150 ℃
固化温度，℃
用量，%
贮存期，室温
BPO 糊状 1.4 1.2 0.13
/ / 107~149 2 1周
引发剂 TBP 液体 / 7 6 / / 2.3 2.3 0.26 125~149 2 >3月
树脂糊
无捻粗纱 切割，沉降 玻璃毡
上薄膜 浸渍,收卷
树脂糊
下薄膜
制片过程
稠化
包装
11
12
SMC的特点
① SMC能与金属材料相抗衡。 ② SMC与增强热塑性塑料相比， SMC的成型周期短，成型设备
投资低， SMC制品不易变形，机械性能与热变形温度较高。 耐化学药品性优．且价格较低。 ③ SMC与一般热塑性塑料相比，前者物理机械性能是后者无法 比拟的。 ④ SMC与BMC相比，尽管BMC可注塑，但它只适于短纤维的 加工，若需要制造高强度的材料则仍需使用SMC。 ⑤ SMC与手糊／喷射玻璃钢材料相比，无论在成型周期、工作 环境、成本及制品外观质量上都比手糊／喷射制品更优。
17
填料
在SMC中加入填料，可降低成本，减少收缩率，调节粘 度，赋予材料某些特殊性能。
填料的选择，需考虑：①颗粒大小，②油吸附量，③触变 现象。
这三种因素都与填料颗粒的表面有关，如油吸附量(指填料 被亚麻仁油润湿的质量百分比)。填料的油吸附量是比表面积 的函数，填料间空隙的增加，比表面积增大，其油吸附量就 大。油吸附量小的填料，在树脂中的用量百分比就可增加。 因此，在片状模塑料中，往往要求填料具有较低的油吸附量。
第四章 模压成型
课前复习
从制造商的角度，试分析： 1、手糊成型的优点？ 2、手糊成型的不足？
1
发展思路
基本上是手工操 作，劳动强度大
产品质量 稳定性差
制品的力学性能 有溶剂, 不
较其它方法低
够“绿色”
尽量采用 机械化生 产方式。
采用模具 来生产。
加压生产.
采用“干 法”生产。
3
手糊工艺的优点与不足之处
2.0
23
10~40
6~16
水合氧化铝(ATH) 阻燃，改善制品耐水 性和电绝缘性能。
100
80
LOI, %
价格
60
中等 低
40 20
0 0 100 200 300 400
ATH用量(质量份) 20
低收缩添加剂
控制收缩率是通过在不饱和聚酯树脂中加入一定量的 热塑性聚合物来实现。
热塑性树脂 UP树脂
7
模压成型的类型
短纤维料模压法 毡料模压法 碎布料模压法 层压模压法 缠绕模压法 织物模压法 片状模塑料模压法 ……
6
片状模塑料
SMC汽车配件 SMC原料
8
SMC原料生产
团状模塑料
BMC原料
采用BMC制备的高压 电器元件
9
10
BMC生产现场
SMC流程示意
UP树脂
固化剂 增稠剂
树脂体系
颜,填料 低收缩剂
加热固化
团状模塑料(Bulk Molding Compound，BMC)：与 SMC 相似，两者的主要区别在于模压料的形态和制备工艺不同。 制备方法是将树脂和增强材料等用捏和机捏和均匀，经增稠 后制得团状模塑料。
BMC 中纤维含量较少，纤维长度较短，一般为 5 ～ 20 mm，填料含量比 SMC 大。因此，BMC 制品的强度低于 SMC制品。BMC 适合于压制小型的异型制品。
14
树脂
不饱和聚酯树脂(UP)是SMC的最基本配方材料。根据其 化学结构上的差异通常可分为通用型、间苯型、双酚A型三 大类。在SMC生产中，最常用的是邻苯型和间苯型不饱和聚 酯树脂。
用邻苯二甲酸二烯丙基酯(DAP)、间苯二甲酸二烯丙基酯 (DAIP)、三聚氰酸三烯丙基酯(TAC)等烯丙基类单体代替苯 乙烯作为交联剂，可以明显地提高制品的耐热性能、耐候性 能和尺寸稳定性能。同时，由于这类单体低的挥发性，改善 了环境条件，并且还延长了SMC的贮存期。
优点
①是复合材料成型最基本 的方法，或者说是一种“万 能”方法。能够成型任意形 状、任意大小的制品；
②设备简单、投资少；
③一般情况下不需要加压 操作，工艺最为简单。
不足
① 劳动强度大、生产效率低、速 度慢、生产周期长；
② 产品质量受操作人员技能水平 及制作环境条件的影响，故产品质 量稳定性差；
③制品的力学性能较其它方法低；
18
填料
z 填料按其化学成分可分为四类：氧化硅及硅酸盐类(石棉、 滑石粉、瓷土、氧化硅、硅藻土等)；碳酸盐类(碳酸钙)；硫 酸盐类(硫酸钡、硫酸钙等)；氢氧化物类(氢氧化铝)。
z 多数情况下填料用量占SMC配方总量的1／3以上。
CaCO3
遮盖性好，改善制品 表面性能。
类型 I II
性能 颗粒尺寸/μm 吸油值
16
引发剂
选择引发剂需考虑两个因素：模压料的贮存稳定性和 固化温度。
过氧化二苯甲酰(BPO)作为引发剂具有反应温度范围广、 模压时对温度控制并不苛求的优点，但是SMC的长期贮存 稳定性较差。
用过氧化苯甲酸叔丁酯(TBP)作引发剂，SMC具有较长 期的贮存稳定性，但在压制时需要较高的固化温度。
过氧化二异丙苯(DCP)的性能基本上类似于TBP。
④不够“绿色”，有一定污染。
2
模压成型
(Compression Molding )
树脂体系 增强纤维 模具 压机
模压料
4
模具及压机
5
模塑料
片状模塑料(Sheet Molding Compound，SMC)：不饱和 聚酯树脂浸渍短切纤维或毡片，经增稠后制得薄片状模塑料。 在生产时，只需将片状模塑料裁剪、叠合后放入模具中热压， 就可得到制品。
