施耐德电机保护器(EOCR)和热继电器的区别
施耐德马达保护器 EOCR CFMA
三相电流每2秒循环显示
动态幅值指示棒
·按过电流OC设定值的百分比形式显示实际电流值
·%Value=实际电流/设定电流×100%
·最小百分比为65%
Amp :显示电流指示灯亮
×10：显示乘于10倍
Sec：显示时间指示灯
显示实际电流
·显示三相电流之中最高值(对于OC、Stall、Jam等跳闸原因)·显示三相电流之中最低值(对于UC、UB等跳闸原因)
·显示缺相(对于PL跳闸原因)·运行中，显示各相实际负载电流
注：图片只作为产品示意图
Basic model:EOCR-CMA/CFMA
三个跳闸记录包括跳闸原因和三相电流
当电机在停机或运行当中，按ESC键之后可显示出来
Basic model:EOCR-CMA/CFMA
Basic model:EOCR-CMA/CFMA。

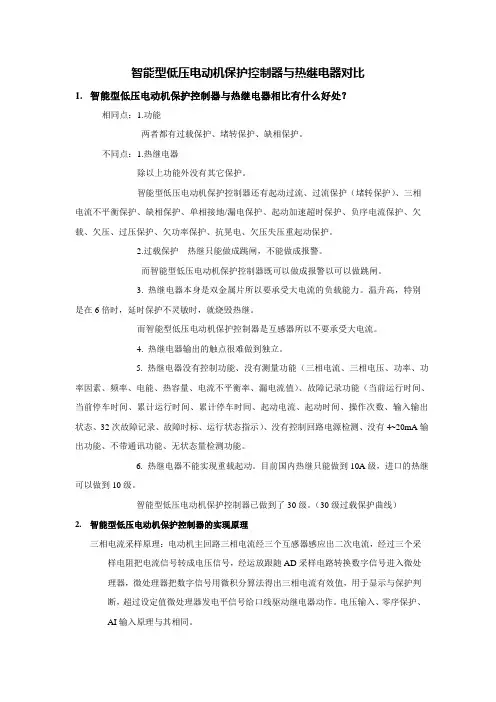

用智能型电动机控制器与热继电器相比有哪些的好处
智能型低压电动机保护控制器与热继电器对比1. 智能型低压电动机保护控制器与热继电器相比有什么好处？相同点：1.功能 两者都有过载保护、堵转保护、缺相保护。
不同点：1.热继电器 除以上功能外没有其它保护。
智能型低压电动机保护控制器还有起动过流、过流保护（堵转保护）、三相电流不平衡保护、缺相保护、单相接地/漏电保护、起动加速超时保护、负序电流保护、欠 载、欠压、过压保护、欠功率保护、抗晃电、欠压失压重起动保护。
2.过载保护 热继只能做成跳闸，不能做成报警。
而智能型低压电动机保护控制器既可以做成报警以可以做跳闸。
3. 热继电器本身是双金属片所以要承受大电流的负载能力。
温升高，特别 是在 6 倍时，延时保护不灵敏时，就烧毁热继。
而智能型低压电动机保护控制器是互感器所以不要承受大电流。
4. 热继电器输出的触点很难做到独立。
5. 热继电器没有控制功能、没有测量功能（三相电流、三相电压、功率、功 率因素、频率、电能、热容量、电流不平衡率、漏电流值）、故障记录功能（当前运行时间、 当前停车时间、累计运行时间、累计停车时间、起动电流、起动时间、操作次数、输入输出 状态、32 次故障记录、故障时标、运行状态指示）、没有控制回路电源检测、没有 4~20mA 输 出功能、不带通讯功能、无状态量检测功能。
6. 热继电器不能实现重载起动。
目前国内热继只能做到 10A 级，进口的热继 可以做到 10 级。
智能型低压电动机保护控制器已做到了 30 级。
（30 级过载保护曲线） 2. 智能型低压电动机保护控制器的实现原理 三相电流采样原理：电动机主回路三相电流经三个互感器感应出二次电流，经过三个采 样电阻把电流信号转成电压信号，经运放跟随 AD 采样电路转换数字信号进入微处 理器，微处理器把数字信号用微积分算法得出三相电流有效值，用于显示与保护判 断，超过设定值微处理器发电平信号给口线驱动继电器动作。
电压输入、零序保护、 AI 输入原理与其相同。
电机保护器两种功能有什么区别EOCRSS
电机保护器两种功能有什么区别EOCRSS上海韩施电气带大家了解一下电动机保护器基本信息电动机保护器中的热保护和过载保护是两种不同的保护机制，它们分别用于保护电动机在不同情况下的安全运行。
热保护是指在电动机运行过程中，如果电动机发热超过了安全温度，就会触发热保护器，切断电源。
热保护器通常是通过测量电动机的温度来实现的，当温度超过设定的阈值时，热保护器会自动切断电源，以防止电动机过热导致损坏或故障。
过载保护是指在电动机负载过大或工作电流超出额定电流限制时，会触发过载保护器，切断电源。
过载保护器通常通过测量电动机的电流来实现，当电流超过设定的阈值时，过载保护器会自动切断电源，以防止电动机过载导致损坏或故障。
可以看出，热保护和过载保护在保护电动机方面的角度和机制是不同的。
热保护主要关注电动机的温度，用于防止电动机因过热而受损，而过载保护主要关注电动机的电流，用于防止电动机因过载而受损。
两者在保护电动机方面都起着重要的作用，可以有效延长电动机的使用寿命和提高电动机的安全性能。
是常见电动机保护器中两项基本功能，那么这两种功能有什么区别呢，接下来为大家做一个介绍。
1、热保护：热保护是反应温度高低的保护，电动机的保护方式是以绝缘发热温度为依据的，例如过载保护虽然反应的物理量是电流，但实质上是热量限制，在电机运行中，有这样一种情况即电动机的实际运行电流未超过额定值，但由于通风不良，环境温度高等原因，电动机往往已过热，达到了危险程度，还应实施温度保护。
热保护是直接装在电动机本体上，直接感受其温度。
通常由电机制造商完成，将其装于绕组端部或定子铁芯槽中，也可以装在轴承室检测轴承温度。
常用pTc热敏电阻作报警和跳闸，用pt100铂热电阻测量温度。
2、过载保护：作为电机保护的一项重要措施，过载保护应用广泛，它的原理是电动机过载运行时，电流增加，绕组过热，若时间过长就会损坏绝缘。
过载保护的功能是及时切断电源，限制电动机过热时间，以防绝缘损坏。
热继电器与电动机保护器的区别
热继电器与电动机保护器的区别双金属片热继电器与电动机保护器的区别，据数据统计，每100次电动机发生烧毁事件，热继电器能起作用的不到30次。
究其原因是多方面的，主要原因是热继电器存在无法克服的缺陷。
例如、双金属片容易出现热疲劳、过热数次后难以恢复起初。
因此，许多机电设备在开始设计时就不采用热继电器。
电动机保护器在中国大地上已经有三十多个春秋，还是阻挡不住电动机烧毁的发生。
究其原因主要有以下三方面：1、设计时没有正确的产品功能定位，哪些是必备功能？哪些是辅助的？（不是功能越多越好）2、一时没有理想的电流传感器，以至生产的电动机保护器无法实现如下要求：堵绝误动作的产生；与热继电器有很好的互换性；浇灌固化成一体以适应各种恶劣环境，延长其使用寿命。
3、没能给用户带来切身的利益。
低压电动机毁坏百分之九十七以上是因过电流而引起的，造成过电流原因有过载（堵转）、起动超时、缺相、过压、欠压、三相线路接触不良等等。
其中过载（堵转）、起动超时、过压、欠压等原因引起过电流是三相电流均衡增加；而缺相、接触不良、电压不平衡等引起的过电流是其中一相或二相电流增加。
因此，高精度与正弦波电流取样是电动机保护器的关键。
一台电动机的毁坏除花钱将其修复外：有时需要机修人员花时间将毁坏的电动机从机械装置内拆卸出来，既费时又耽误生产；一旦是工厂关键设备电动机毁坏造成间接损失将更大。
增加了开支，增重了产品的加工成本。
经修复过的电动机，其性能也不如原来，加速了整机的折旧。
在铜材价格如此高涨的今天，保护与维护电动机免于烧毁，显得尤其重要。
一台小则几百多则几千几万元的电动机以一只工作不十分可靠的热继电器来保护是不相称的，光白白消耗电能不算（20型相当于约60W、60型相当于约80W 、150型相当于约100W ），也不能给电机提供最贴身的保护。
在以往能源、资源丰富年代里节能与节约资源不被社会所重视，在政府如此关注的今天情况就大不一样了。
因此，理想电动机保护器诞生是当今社会的必然选择。
电机保护器的常见类型
电机保护器的常见类型
技术详情：
1、热保护型：在电机中埋入热元件，根据电动机绕组的温度进行保护，保护效果好；但电机容量较大时，需与电流监测型配合使用，避免电机堵转时温度急剧上升时，由于测温元件的滞后性，导致电机绕组受损。
2、热继电器：普通小容量交流电机，工作条件良好，不存在频繁启动等恶劣工况的场合；由于精度较差，可靠性不能保证，不推荐使用。
3、磁场温度检测型：在电机中埋入磁场检测线圈和测温元件，根据电机内部旋转磁场的变化和温度的变化进行保护，主要功能包括过载、堵转、缺相、过热保护和磨损监测，保护功能完善，缺点是需在电机内部安装磁场检测线圈和温度传感器。
4、电子型：检测三相电流值，整定电流值采用电位器或拔码开关，电路一般采用模拟式，采用反时限或定时限工作特性。
保护功能包括过载、缺相、堵转等，故障类型采用指示灯显示，运行电量采用数码管显示。
5、智能型：检测三相电流值，保护器使用单片机，实现电机智能化综合保护，集保护、测量、通讯、显示为一体。
整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电机具体情况在现场对各种参数修正设定；采用数码管作为显示窗口，或采用大屏幕液晶显示，能支持多种通讯协议，如ModBUS、ProfiBUS等，价格相对较高，用于较重要场合；目前高压电机保护均采用智能型保护装置。
电动机保护器系列--施耐德EOCR-SE2产品资料
电动机保护器系列--施耐德EOCR-SE2产品资料
EOCR-SE2电动机保护器是施耐德EOCR系列中一款以低成本、高性能著称的产品，其广泛应用于各种机床设备中。
EOCR-SE2具备过载、缺相和堵转保护。
EOCR-SE2产品的性能：
✔内置MCU微处理器，体积小型化
✔自带电流互感器,贯穿型穿线方式,安装更便捷
✔过电流/缺相/堵转保护功能
✔启动时间与过流动作时间单独设计，便于精确设定
✔手动复位（RESET）和断电复位
✔适用于小型电动机线路保护
✔性价比高
✔可安装DIN导轨（35mm）或螺钉固定安装
EOCR-SE2产品优势：
它具有体积小、重量轻、抗干扰、无噪音、性能可靠、保护功能强、安装使用方便等优点。
主要适用于电机、设备等的过载保护。
EOCR-SE2主要应用范围：
✔数控机床钻头过载
✔压铸机电机超负载
✔起重机超重和低扭矩
广泛应用于钻床、数控机床、锯床、激光切割机、雕刻机、喷涂机、玻璃加工机、板材加工机等大中小型加工设备以及各种起重设备中。
施耐德EGR漏电保护器---用于配电系统中的漏电保护
施耐德EGR漏电保护器---用于配电系统中的漏电保护
在低压配电系统中，因电气线路或相应配套设备绝缘损伤，在一定环境下，对靠近绝缘损伤的导体，会发生漏电现象。
而漏电可促使局部物体带电，造成严重或致命的触电危害。
EGR漏电保护继电器是施耐德旗下EOCR系列中的一款产品，它利用ZCT检测三相线路的漏电电流，当漏电电流高于EGR内设置的值时，EGR输出触点瞬间动作，控制MCCB切断线路供电，起到保护作用。
EGR可显示实时电流值、记录故障时间，并具有MODBUS RTU通讯功能。
EGR漏电保护器具有以下两种安装方式：
1.面板式安装，安装于配电柜面板上，可以很直观的读取当前漏电流。
2.导轨式安装，可安装于配电柜内导轨，安装便捷。
EOCR系列电子式电动机保护器是施耐德旗下产品，其低、中、高多种规格产品可满足客户不同的需求。
全方位的保护功能为电机提供了更可靠的监测与保护。
其产品于1993年进入中国市场，现已成为国内市场中占比最高的品牌。
根据市场需要现招募项目合作代理商，优越的品牌影响，良好的市场控制，最大的让利支持，完善的售后保证，是让您没有任何后顾之忧的合作首选！。
为什么选择eocr电机保护器EOCR-3DE
为什么选择eocr电机保护器EOCR—3DE上海韩施电气eocr电机保护器代理商电动机损坏的绝大多数是电动机线圈绕组的损坏，而线圈的损坏紧要是过热损坏，电动机在运行中产生的机械损耗、铁损等不变损耗和与负载电流的平方成比例的铜耗成为电动机的热源。
电动机的发热量随电动机电流的增大而成指数规律上升，如温升超出了绝缘料子的极限允许温度，就会造成电动机的损坏或降低电动机的使用寿命。
统计数字表明，造成电动机线圈绕组过热损坏的原因紧要来自电源的过电压、负序电流（三相不平衡、缺相）、欠压、高次谐波和电动机的正序电流（堵转、过载）、零序电流（单相接地漏电）等。
在电动机的保护上，热继电器只能在有限的环境条件下（温度）对电动机的正序电流进行保护，对负序电流、零序电流、高次谐波等没有保护作用。
在紧要场合，因热继电器保护脱扣停车时，热继电器无法指示出脱扣的原因和脱扣时刻电动机的电流是多少，因此不能对停车原因进行准确分析和推断。
韩国施耐德eoc智能型电动机保护器克服了热继电器的重点缺陷，它不但能对电动机的正序电流进行保护，也能对负序电流、零序电流等进行有效保护，数字型电子式继电器脱扣停车时，能指示出脱扣的原因和脱扣时刻电动机的电流是多少，是停车原因推断的紧要依据E系列是升级后的数码电机保护器，在机械型保护功能上进一步升级紧要有：过流、欠流、堵转、逆相、缺相、相不平衡，同时加添提前预告警输出，可更加直观通过显示频的参数推断电机状态，依照电流保护范围不同，分两个型号05（0.5—7A）80（5—80A）当电流范围超出80A需外配电流互感器，应用于电厂、化工、机床等行业的电机设备保护，紧要型号有：3DE/FDE 3E420/FE4203EZ/FEZ 3EBZ/FEBZ3EBZ/FEBZ每个型号不同的认真特点3DE为数码基础保护功能的电机保护器，有管穿型（H）和端子型（T）两种可选具体型号如下：EOCR3DE—05DUH/EOCR3DE—05DUT、EOCR3DE—80DUH/EOCR3DE—80DUT3E420比基础数码电机保护器多了一套4—20mA电流输出的功能同样有两种安装方式贯穿型（H）和端子型（T），具体型号如下：EOCR3E420—05DUH/EOCR3E420—05DUT EOCR3E420—80DUH/EOCR3E420—80DUT3EZ在3DE的基础上多一个漏电保护功能（漏电保护功能必配零序电流互感器），对人身安全起到保护作用，安装方式分为贯穿型（H）和端子型（T）漏电功能会有两种接点方式（A后者C）具体型号如下：EOCR3EZ—05CUH/EOCR—05CUT EOCR3EZ—80CUH/EOCR3EZ—80CUTEOCR3EZ—05AUH/EOCR—05AUT EOCR3EZ—80AUH/EOCR3EZ—80AUT3EBZ在3EZ基本保护功能多一个内置接地电流传感器（不用在单独配备零序电流互感器），更节省空间安装也更简单便捷，漏电功能同3EZ一样有两种接点方式（A或者C）具体型号如下：EOCR3EBZ—O5CUH/EOCR3EBZ—05CUT EOCR3EBZ—80CUH/EOCR3EBZ—80CUTEOCR3EBZ—05AUH/EOCR3EBZ—05AUT EOCR3EBZ—80AUH/EOCR3EBZ—80ZUT。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施耐德电机保护器（EOCR）和热继电器的区别
为什么要用电机保护器来替换和代替热继电器？
电流直观显示—直观精确设定保护参数，解决整定误差的问题
电流精确显示—不存在热疲劳，保持良好的动作一致性
三相电流显示—可分别独立显示三相电流，是完美缺相保护功能的保证
目前电动机保护大量使用的是双金属片机械式热继电器，一个众所周知的事实是：机械式热继电器对电动机的保护功能十分有限。
据不完全统计，每100次可能引起电动机烧毁的故障，热继电器能起作用的不到30次。
这里面的主要原因是双金属片机械式热继电器存在无法克服的缺陷:整定误差大，无法精确设定保护点,双金属片容易出现热疲劳、过热数次后会引起参数变化,没有缺相保护功能。
施耐德电机保护器（EOCR)是通过检测到的电流和设定电流的比较，来保护电机，能够客服以上的缺点，而且动作准确，没有误差，经济耐用，保护电流从零点几安培到几百安培可以选择。
