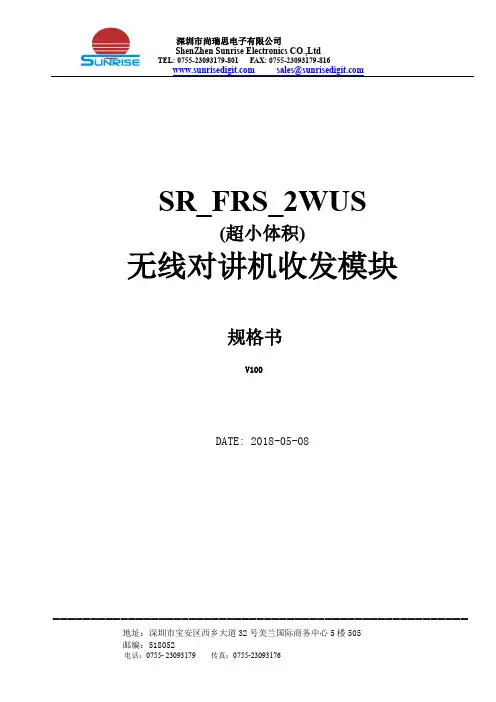

ShenZhen Sunrise Electronics CO.,LtdSR_FRS_2WUS(超小体积)无线对讲机收发模块规格书V100DATE: 2018-05-08------------------------------------------------------- 地址：深圳市宝安区西乡大道32号美兰国际商务中心5楼505一、概述：SR_FRS_2WUS是一款性价比极高的无线语音对讲及数传模块，内置高性能射频收发芯片、微控制器以及射频功放。
外控制器可通过标准的异步串行接口(RS232)通讯来设置模块工作参数并控制整个模块的收发。
该模块只需外接天线、MIC和语音功放即可组成一台完整的对讲机或数传电台。
二、特点：●基于数字信号处理技术的调频解调技术；●频率范围：400MHZ～470MHZ；●频率步进可选择：5K/6.25K/12.5K/25K；●RF输出功率3种可选：高功率2W，中功率1W, 低功率0.5W●语音加密（扰频）功能:(8种选择)●短信息SMS收发功能；●内置CTCSS（38组）、CDCSS（83组）编解码；●自动消尾音功能；●数字音量调节:（1-8级）可调；●声控免提通话触发灵敏度:（0-8级）可调；●静噪级别:（0-9级）可调；●MIC灵敏度调节:（1-8级）●高接收灵敏度：-122dBm；●超低功耗(睡眠模式):（0.1uA）；●电压工作范围：3.3V～5.0V, 建议工作电压4.0V-4.5V●超小尺寸：17*28.5*3.0mm；●参考通讯距离：开阔地达10公里 ; 实际通信距离受很多因素影响.应用领域：1、便携式对讲及传呼系统；2、无线数传（SMS）系统；3、手机及其他产品嵌入对讲机功能的全新设计。
------------------------------------------------------- 地址：深圳市宝安区西乡大道32号美兰国际商务中心5楼505三、尺寸和脚位(底视图)：------------------------------------------------------- 地址：深圳市宝安区西乡大道32号美兰国际商务中心5楼505------------------------------------------------------- 地址：深圳市宝安区西乡大道32号美兰国际商务中心5楼505五、技术参数：●直流电气参数(建议工作范围)●直流电气参数(最大工作范围)●功耗指标uA------------------------------------------------------- 地址：深圳市宝安区西乡大道32号美兰国际商务中心5楼505●总体电性能规格说明●接收特性------------------------------------------------------- 地址：深圳市宝安区西乡大道32号美兰国际商务中心5楼505发射特性(除特别标注外，测试条件为VBAT = 4.0 V, T= -25 to 85 °C)A注意：1、模块在上电工作后，如没有收到AT指令，其默认工作参数为：GBW=12.5KHZ，TFV=450.050MHZ,RFV=450.050MHZ，接收和发射CTCSS=0，SQ=3,挠频关闭；2、模块工作在数据通讯模式时，PTT脚不能接低电平。
JK-B交通信号控制机使用说明书-12页word资料
使用说明书 JK-B交通信号控制机一、概述 JK-B 型交通信号控制机，适用于各种十字、丁字等交叉路口，控制机动灯红、黄、左转绿、直行绿及行人红、绿灯的通、禁行工作时间，自动执行控制设置。
可根据不同路口或同一路口不同时间段车流量的大小，设置相应的通、禁行时间。
对维护交通秩序，改善路口通行率，避免路口交通事故起到举足轻重的作用。
控制系统采用自行开发设计的微处理器控制，可实现全天侯自动控制，或夜间自动关机的工作方式。
本系统设计先进，具有多时段多方案运行、自动和手动控制转换、断电保护等功能，使路口间协调控制，不会因断电而丢失时间信息和控制参数。
另外还采用了可控硅驱动电路，改善了无触点磨损，延长其使用寿命。
本机具有外型美观，结构简单合理，操作简便灵活，实用性强，稳定性好，可靠性高，功损耗小，使用寿命长等特点，是控制交通信号的高科技产品。
二、技术指标1.工作电压：AC 220V ±10％ 频率：50～60Hz2.功耗：≤15W3.每路输出负载：≤800W4.工作环境温度：－40ºC ～＋50ºC5.相对湿度：≤95％ （温度在25ºC 时）6.外形尺寸：460×340×180 （单位：mm ）7.主机重量：7kg8.使用寿命：＞50000h9.系统时钟：24小时制，日误差小于±1秒10.系统可调：红、绿步0～99可调；黄、绿闪步0～9可调。
三、基本功能（一）本机有四套不同的配时方案和两个特殊方案1.四套不同的配时方案根据一天内交通流量的规律性变化本机设定了四套不同的方案，即低峰、次低峰、次高峰、高峰。
高峰期是在车流量最多的时候，适当加长配时方案周期，以便让更多的车辆通行；低峰期是在车流量最少的时候，适当减少配时方案周期，以免车辆在路口空等，浪费行车时间。
2.两个特殊方案(1)黄灯方案：本机规定第5个方案为闪黄灯方案。
当执行该方案时，将控制路口安装的黄灯均以1秒/次的速度不断的闪烁，其余的灯不亮，直到退出该方案为止。
JK-B、JK-C、JK-C1、JK-C2道路交通信号控制机说明书
一、简介JK-B、JK-C、JK-C1、JK-C2型多时段定时式智能多相位信号控制仪是由南昌金科交通科技股份有限公司开发研制的，符合GB/T25280-2010标准，该系列产品针对各种繁忙路口和复杂的交通流量下的车辆及行人进行通行控制，运用单片机及I2C总线技术进行控制，采用工业级CPU，软硬件看门狗技术使控制仪能在各种恶劣条件下正常工作。
