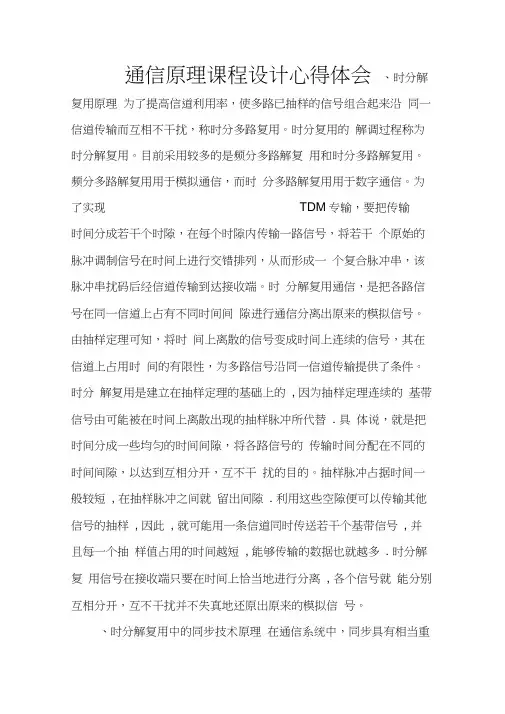

通信原理课程设计心得体会
通信原理课程设计心得体会、时分解复用原理为了提高信道利用率，使多路已抽样的信号组合起来沿同一信道传输而互相不干扰，称时分多路复用。
时分复用的解调过程称为时分解复用。
目前采用较多的是频分多路解复用和时分多路解复用。
频分多路解复用用于模拟通信，而时分多路解复用用于数字通信。
为了实现TDM专输，要把传输时间分成若干个时隙，在每个时隙内传输一路信号，将若干个原始的脉冲调制信号在时间上进行交错排列，从而形成一个复合脉冲串，该脉冲串扰码后经信道传输到达接收端。
时分解复用通信，是把各路信号在同一信道上占有不同时间间隙进行通信分离出原来的模拟信号。
由抽样定理可知，将时间上离散的信号变成时间上连续的信号，其在信道上占用时间的有限性，为多路信号沿同一信道传输提供了条件。
时分解复用是建立在抽样定理的基础上的, 因为抽样定理连续的基带信号由可能被在时间上离散出现的抽样脉冲所代替. 具体说，就是把时间分成一些均匀的时间间隙，将各路信号的传输时间分配在不同的时间间隙，以达到互相分开，互不干扰的目的。
抽样脉冲占据时间一般较短, 在抽样脉冲之间就留出间隙. 利用这些空隙便可以传输其他信号的抽样, 因此, 就可能用一条信道同时传送若干个基带信号, 并且每一个抽样值占用的时间越短, 能够传输的数据也就越多. 时分解复用信号在接收端只要在时间上恰当地进行分离, 各个信号就能分别互相分开，互不干扰并不失真地还原出原来的模拟信号。
、时分解复用中的同步技术原理在通信系统中，同步具有相当重要的地位。
通信系统能否具有有效、可靠地工作，在很大程度上依赖有无良好的同步系统。
同步可分为载波同步、位同步、帧同步和网同步几大类型。
他们在通信系统中都具有相当重要的作用。
时分解复用通信中的同步技术包括位同步和帧同步，这是数字通信的又一个重要特点。
时分解复用的电路原理就是先通过帧同步信号和位同步信号把各路信号数据分开, 然后通过移位寄存器构成的并/ 串转换电路输出串行的数据，把时分复用的调制信号不失真的分离出来。

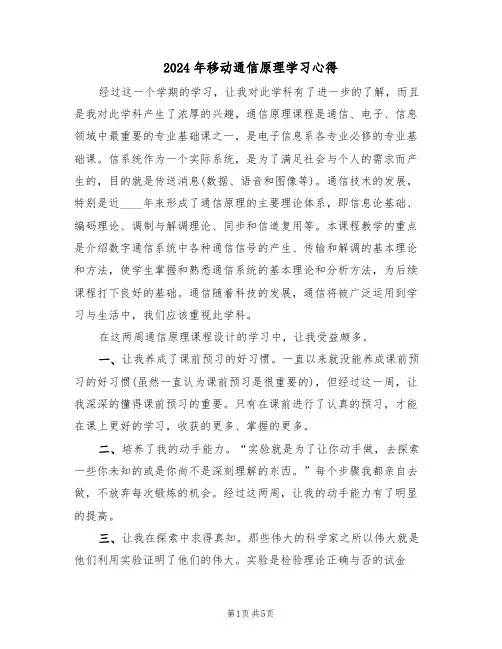

2024年移动通信原理学习心得(2篇)
2024年移动通信原理学习心得经过这一个学期的学习，让我对此学科有了进一步的了解，而且是我对此学科产生了浓厚的兴趣，通信原理课程是通信、电子、信息领域中最重要的专业基础课之一，是电子信息系各专业必修的专业基础课。
信系统作为一个实际系统，是为了满足社会与个人的需求而产生的，目的就是传送消息(数据、语音和图像等)。
通信技术的发展，特别是近____年来形成了通信原理的主要理论体系，即信息论基础、编码理论、调制与解调理论、同步和信道复用等。
本课程教学的重点是介绍数字通信系统中各种通信信号的产生、传输和解调的基本理论和方法，使学生掌握和熟悉通信系统的基本理论和分析方法，为后续课程打下良好的基础。
通信随着科技的发展，通信将被广泛运用到学习与生活中，我们应该重视此学科。
在这两周通信原理课程设计的学习中，让我受益颇多。
一、让我养成了课前预习的好习惯。
一直以来就没能养成课前预习的好习惯(虽然一直认为课前预习是很重要的)，但经过这一周，让我深深的懂得课前预习的重要。
只有在课前进行了认真的预习，才能在课上更好的学习，收获的更多、掌握的更多。
二、培养了我的动手能力。
“实验就是为了让你动手做，去探索一些你未知的或是你尚不是深刻理解的东西。
”每个步骤我都亲自去做，不放弃每次锻炼的机会。
经过这两周，让我的动手能力有了明显的提高。
三、让我在探索中求得真知。
那些伟大的科学家之所以伟大就是他们利用实验证明了他们的伟大。
实验是检验理论正确与否的试金石。
为了要使你的理论被人接受，你必须用事实(实验)来证明，让那些怀疑的人哑口无言。
虽说我们的通信原理实验只是对前人的经典实验的重复，但是对于一个知识尚浅、探索能力还不够的人来说，这些探索也非一件易事。
通信原理实验都是一些经典的给人类带来了难以想象的便利与财富。
对于这些实验，我在探索中学习、在模仿中理解、在实践中掌握。
通信原理实验让我慢慢开始“摸着石头过河”。
学习就是为了能自我学习，这正是实验课的核心，它让我在探索、自我学习中获得知识。
通信原理学习总结
通信原理学习总结通信原理是现代信息通信领域的基础课程，它涉及到了关键的概念、原理和技术，对于我们深入了解通信系统的工作方式和设计方法至关重要。
通过学习通信原理，我对通信系统的工作原理有了更深刻的理解，并且在实践中能够应用所学的知识。
在这篇文章中，我将总结我在通信原理课程中学到的重要内容，并分享一些我个人的学习心得。
首先，在通信原理中我学到了数字信号的基本概念和表示方法。
数字信号是通过对连续时间信号进行采样和量化而得到的离散数值序列。
学习中，我了解了数字信号的采样率、量化精度和编码方式对信号质量的重要影响。
合理选择采样率和量化精度可以平衡信号质量和系统资源的消耗。
此外，我还学习了常见的数字信号编码方式，如脉冲编码调制（PCM）和差分脉冲编码调制（DPCM），它们被广泛应用于数字通信系统中。
其次，我学习了模拟调制技术。
模拟调制是将要传输的信息信号转换成适合在信道中传输的模拟信号的过程。
学习中，我了解了常见的模拟调制方法，如调幅（AM）、调频（FM）和调相（PM）。
每种调制方法都有其特定的优势和适用场景，在学习中我通过数学推导和实际仿真分析了这些调制方法的原理和性能。
另外，我还学习了数字调制技术。
数字调制是将数字数据转换为模拟信号的一种方式，它实现了数字通信的基础。
学习中，我了解了常用的数字调制方法，如脉冲幅度调制（PAM）、脉冲位置调制（PPM）和脉冲编码调制（PCM）。
数字调制可以通过灵活选择参数来实现多样化的传输需求，并且具有抗干扰能力强、传输效率高等优点。
此外，我还学习了调制解调器的原理和设计方法。
调制解调器是数字通信系统的重要组成部分，其主要功能是将调制后的信号解调还原为原始数据。
在学习中，我了解了调制解调器的结构、工作原理和常见的解调方法。
通过合理设计调制解调器，可以实现高速、可靠的数据传输，满足不同应用场景的需求。
对于通信系统的性能评估和参数分析，我也学到了一些重要的知识。
学习中，我了解了误码率、信噪比、带宽利用率等重要指标，以及它们与通信系统性能之间的关系。
有关通信原理心得体会（通用9篇）
有关通信原理心得体会（通用9篇）通信原理心得体会篇1众所周知，《通信原理》是电子、通信、计算机、自控和信息处理等专业的重要基础课，所以我们通信工程专业的同学在本学期除了平时要上每周2次，每次2节的通信原理理论课程外，还要上每周1次持续3个小时的实验课来帮助我们理解通信原理课的知识，使同学们掌握和熟悉通信系统的基本理论和分析方法，为后续的学习打下良好的基础。
在做本学期的实验前,我以为跟以往的电子类实验差不多，以验证为主，不会很难做,就像以前做物理实验一样,课上按照要求做完实验,然后课后两下子就将实验报告写完，下次课上一交，就OK了。
直到做完本学期所有的通信原理实验时,我才知道其实并不容易做,因为自主设计占了很大一部分，需要查找资料和跟不断跟同学讨论问题来解决难点，但学到的知识与难度成正比,使我获益良多.首先，在做实验前,一定要将课本上的知识吃透,因为这是做实验的基础,否则,在老师讲解时就很可能会听不懂,这将使我们在做实验时的难度加大,浪费课上完成实验的宝贵时间。
比如做BPSK自行设计的实验,你要清楚BPSK系统的传输特性以及输入输出序列的原理,如果我们不清楚,在做实验时才去探索讨论,这将使你极大地浪费时间,使你事倍功半。
同时，做实验时,一定要亲力亲为,不要钻空子，务必要将每个步骤,每个细节弄清楚,最好能理解明白。
在完成实验后,还要进行一定的复习和思考。
只有这样,你的才会印象深刻,记得牢固。
否则,过后不久，也许是半个学期，就会忘得一干二净,这是很糟糕的一种情况。
在做实验时,老师还会根据自己的经验,将一些课本上没有的知识教给我们,拓宽我们的眼界,使我们认识到通信原理实验的应用是那么的广泛，可以大大增强我们的探索的兴趣。
通过完成本学期的通信原理实验,使我学到了不少实用的通信知识,加深了对通信系统的理解，加强了动手的能力，与理论课完成了很好的互补。
更重要的是,在做实验的过程,我们收获了思考问题和解决问题的各种角度以及方法, 提高了在实践中研究问题，分析问题和解决问题的能力，这与做其他的实验是通用的,让我受益匪浅，对以后的学习更加有信心。
《通信原理》课程教学体会
《通信原理》课程教学体会近年来，通信原理课程在我校的重要性继续增强，它不仅是一门重要的理论课，而且为学生提供了有效的实践机会，可以使学生掌握通信原理的知识，更好地运用它们。
本文将重点介绍通信原理课程的课程背景、教学理念、学习方法和课堂教学体会。
一、课程背景通信原理是建立在信号处理、数字信号处理等多个学科上，既涉及数学和物理基础知识，又涉及数字信号处理、通信技术、电路分析等课程。
通信原理课程包括电磁场与电磁波物理学、信号与基本系统理论、数字信号处理、无线通信技术、宽带通信技术、无线网络技术、多媒体选等多个方面，将理论和实践有机地结合起来，使学生能够系统地学习和掌握通信原理这门学科。
二、教学理念教学理念是指在教学实践中，教师针对不同学生，根据学习目标、学生特点、教学内容，确定的一种课堂活动的方法论和指导思想，其重要性不言而喻。
在通信原理课程的教学中，教师首先结合本学科的理论，将教学内容结合实际的实践，从宏观的理论思维到微观的实践，使学生能够全面掌握知识，培养实践能力，加深理解，形成完整的知识结构。
其次，教师还应该使用各种教学手段，如PPT演示、课堂头脑风暴、同步操作等方式，以提高学习效果。
最后，教师在课堂上还要注重学生和课堂的互动，使学生能够在课堂上更好地运用知识、思维、创新，实现良好的学习效果。
三、学习方法学习是学生在课堂和课外，利用自身积极性，结合教师授课过程及指导，以完成课程任务为目标所做的努力，其重要性也不言而喻。
在学习通信原理课程时，首先学生要做自己感兴趣的事情，进行积极思考，以建立良好的学习习惯；其次，要学会把所学内容分解成宏观和微观结构，以此理解通信原理的本质；再者，要做好笔记，将课堂上学到的知识结构化总结，形成笔记、概念图等；最后要把课程和实践有机结合起来，以加深理解，提高学习效果。
四、课堂教学体会在上通信原理课程的教学实践中，教师采用以学为主，以传授知识和引导学生学习为两种不同方式相结合的教学方法，引导学生运用自身知识进行探究，主动学习，达到有效学习的目的。
2024年通信原理学习总结（三篇）
2024年通信原理学习总结____年是我在大学学习通信原理的一年，通过这一年的学习，我对通信原理的理解和掌握又有了新的提高。
在这里，我将就我在学习通信原理中所取得的收获、困惑以及未来的学习计划进行总结和展望。
首先，在____年的通信原理学习中，我加深了对通信原理基本概念和基本原理的理解。
通信原理是一门关于通信系统的基础课程，它包括了信号分析、模拟调制与解调、数字调制与解调、信道编码与解码以及通信系统的性能分析等内容。
通过上课、课后阅读相关教材和做习题，我对这些基本概念和基本原理有了更深入的理解。
其次，在实践中我学到了很多未在教材中展示的东西。
我们利用软件仿真工具进行通信系统的建模与仿真，可以观察到信号的特性，以及各个环节的影响。
例如，在模拟调制与解调的实验中，我通过仿真实验观察到了调制信号的频谱特性以及噪声的影响，这对我深入理解模拟调制与解调的原理起到了很大的帮助。
此外，____年还让我了解到通信技术的最新进展和应用。
随着信息技术的快速发展，物联网、5G等新兴技术成为了热门话题。
我了解到了5G通信的基本原理以及其在物联网、无人驾驶等领域的应用前景。
对于这些最新进展，我深感兴趣，并希望能够在未来的学习中深入研究。
在学习通信原理的过程中，也面临了一些困惑和挑战。
首先，随着课程的深入，一些概念和数学推导变得更为抽象和复杂，需要我花费更多的时间和精力来理解。
当遇到困难时，我会主动寻求帮助，与同学和老师进行交流讨论，互相促进学习。
此外，实践中的一些问题也让我感到困惑。
在仿真实验中，我发现设置参数时会对结果产生较大影响，而如何选择合适的参数成为了一项挑战。
针对这些问题，我会积极请教老师和同学，并且在实践中多次尝试，不断调整参数来寻找最优解。
对未来的学习，我有一些计划和展望。
首先，我希望能够深入研究通信原理的相关领域，例如无线通信、光纤通信等。
在校外课余时间，我会阅读更多相关的专业书籍和期刊，提升自己在通信领域的知识储备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信原理课程设计心得体会
、时分解复用原理
为了提高信道利用率，使多路已抽样的信号组合起来沿同一信道传输而互相不干扰，称时分多路复用。
时分复用的解调过程称为时分解复用。
目前采用较多的是频分多路解复用和时分多路解复用。
频分多路解复用用于模拟通信，而时分多路解复用用于数字通信。
为了实现TDM传输，要把传输时间分成若干个时隙，在每个时隙内传输一路信号，将若干个原始的脉冲调制信号在时间上进行交错排列，从而形成一个复合脉冲串，该脉冲串扰码后经信道传输到达接收端。
时分解复用通信，是把各路信号在同一信道上占有不同时间间隙进行通信分离出原来的模拟信号。
由抽样定理可知，将时间上离散的信号变成时间上连续的信号，其在信道上占用时间的有限性，为多路信号沿同一信道传输提供了条件。
时分解复用是建立在抽样定理的基础上的,因为抽样定理连续的基带信号由可能被在时间上离散出现的抽样脉冲所代替.具体说，就是把时间分成一些均匀的时间间隙，将各路信号的传输时间分配在不同的时间间隙，以达到互相分开，互不干扰的目的。
抽样脉冲占据时间一般较短,在抽样脉冲之间就留出间隙.利用这些空隙便可以传输其他信号的抽样,因此,就可能用一条信道同时传送若干个基带信号,并且每一个抽
样值占用的时间越短,能够传输的数据也就越多.时分解复用信号在接收端只要在时间上恰当地进行分离,各个信号就能分别互相分开，互不干扰并不失真地还原出原来的模拟信号。
在通信系统中，同步具有相当重要的地位。
通信系统能否具有有效、可靠地工作，在很大程度上依赖有无良好的同步系统。
同步可分为载波同步、位同步、帧同步和网同步几大类型。
他们在通信系统中都具有相当重要的作用。
时分解复用通信中的同步技术包括位同步和帧同步，这是数字通信的又一个重要特点。
时分解复用的电路原理就是先通过帧同步信号和位同步信号把各路信号数据分开,然后通过移位寄存器构成的并/串转换电路输出串行的数据，把时分复用的调制信号不失真的分离出来。
位同步
位同步的目的是确定数字通信中的个码元的抽样时刻，即把每个码元加以区分，使接受端得到一连串的码元序列，这一连串的码元列代表一定的信息。
位同步是最基本的同步，是实现帧同步的前提。
位同步的基本含义是收、发两端机的时钟频率必须同频、同相，这样接收端才能正确接收和判决发送端送来的每一个码元。
因此,接收端必须提供一个确定抽样判决时刻的定时脉冲序列.
帧同步
在传输时把若干个码元组成一个个的码组，即一个个的字或句，通常称为群或帧。
群同步又称帧同步。
帧同步的主要任务是把字或句和码区分出来。
在时分多路传输系统中，信号是以帧的方式传送。
每一个帧中包含多路。
接收端为了把各路信号区分开来，也需要帧同步系统。
帧同步是为了保证收、发各对应的话路在时间上保持一致，这样接收端就能正确接收发送端送来的每一个话路信号，当然这必须是在位
二、电路原理的设计与分析
电路的设计
时分解复用电路原理结构简单，采用集成块双向移位寄存器74LS194，二分频器74LS163和锁存器74LS175。
该电路具有电路具有移位寄存功能, 分频功能和锁存功能.时分解复用的电路原理就是先通过帧同步信号和位同步信号把各路信号数据分开,然后通过移位寄存器构成的并/串转换电路输出串行的数据，各个信号就能分别互相分开，互不干扰并不失真地还原出原来的模拟信号。
电路原理框图如下：、电路分析
时分解复用的电路原理就是先通过帧同步信号和位同步信号把各路信号数据分开,然后通过移位寄存器构成的并/串转换电路输出串行的数据。
时分解复用根据时分复用的
性能和特点进行解调的.只有调制和解调的时钟信号同步时,才能进行正确的解调。
首先,离散信号从双向移动寄存器74LS194的P0口串行输入,信号进行右移,4个输出口分别接锁存器74LS175的4个输入口。
同步信号经过二分频74LS163接入到双向移动寄存器74LS194的时钟脉冲，帧同步FIN-FS 接到锁存器74LS175的时钟脉冲端。
因为时分复用是通过时钟信号对移位寄存器构成的并/串转换电路的输出信号轮流进行选通而实现，因此时分解复用输出信号的位同步信号频率为BS的三倍，帧同步信号的频率为位同步信号的二十四分之一。
时分解复用每一帧8位组成两路信号时分复用,每4位为一路,锁存器74LS175时钟脉冲经过帧同步信号进行触发, 74LS194此时应接2分频74LS163的位同步信号进行时钟触发,这样就把信号的一路信号分离出来,然后4位信号再经74LS194的并/串转换输出,就完成一路信号的输出。
而另一路为信号源经寄存器74LS194后,由寄存器74LS194的Q3串行输出口接入另一移动寄存器的P0口右移串行输入口,再经4个输出口接入另一锁存器4个输入口, 存器74LS175时钟脉冲经过帧同步信号进行触发, 74LS194此时应接2分频74LS163的位同步信号进行时钟触发，这样就把信号的另一路信号分离出来，这就是时分解复用实现原理过程。
三、芯片的介绍
双向移位寄存器74LS194
把若干个触发器串接起来,就可以构成一个移位寄存器。
由4个边沿RS 触发器构成的4位移位寄存器逻辑电路，集成移位寄存器74194由四个RS 触发器及它们的输入控制电路组成。
74LS194它是具有左移、右移、清零、数据并入、并出、串入、串出等多种功能的双向移位寄存器。
74LS194是一个可以实现双向移位的寄存器,CR为清零端,CR为有效电平0电平时,寄存器各位Q3-Q0均为也是使能端,CR=0时,允许工作;CR=1SHI 4, 禁止工作,不能进行置数和移位.M1,M0为控制信号,当M0=0,M1=1时,为左移寄存器,当M0=1,M1=0时,为右移移寄存器,当M0=M1=1时QN++1=D即有并行存入功能.当M0=M1=0时,CP被封锁,触发器维持原态不变,使寄存器具有保持功能. CP为时钟信号，DSR为串行输入端,D0,D1,D22,D3为并行输入端,Q0,Q1,Q2,Q3为输出端.它们的状态组合可以完成4种控制功能，其中左移和右移两项是指串行输入，数据是分别从左移输入端DSL和右移输入端DSR送入寄存器的。
RD为异步清零输入端。
其第一行表示寄存器的异步清零;第二行表示当RD=1，CP =1时，寄存器处于原来状态;第三行表示为并行输入同步预置数;第四、五行为串行输入左移;第六、七行为串行输入右移;第八行为保持状态。
74194的功能表如下图。
74LS194逻辑图
表 74LS194逻辑功能状态表
分频器74LS163
计数器选用集成电路74LS163进行设计较简便。
74LS163是4位二进制同步计数器，它具有同步清零、同步置数的功能。
74LS163的外引线排列图和时序波形图如下图所示，其功能表如图所示。
图中CTP低电平有效的同步清零输入端，CTT是低电平有效才同步并行置数控制端，CO是进位输出端，D0～D3是并行数据输入端，Q0～Q3是数据输出端。
74LS163的输入信号有清零信号CR,使能信号CTP,CTT 置数信号LD,时钟输入CP,数据输入D0-D3.输出信号有数据输出Q0-Q3,进位输出C0。
74LS163具有清零,置数,计数和保持等四种功能的加法同4位二进制计算数器。
清零.CR是具有最高优先级别的同步清零端.当CR=0且在CP上升沿时,不管其它控制信号如何,计数器清零.
置数.当CR=1时,具有次优先权的为LD,当LD=0P时,输入一个CP一个上升沿,则不管其它控制端如何,计数器置数,即Q3Q2Q1Q0=D3D2D1D0
计数.当CR=LD==0,且优先级别最低的使能端CTP=CTT=1时,在CP上升沿出发下,计数器进行计数
保持.当CR=LD=0,时,且CTP=CTT中至少有一个为 0时,CP将不起作用,计数器保持原状不变.
锁存器74LS175
74LS175锁存器是由四个D触发器构成的,因为D触发器具有锁数据的功能,即置0置1的功能.当CP脉冲为上升沿时刻前瞬间D的状态来决定,即QN=1=D.因为一个触发器能存储1位二进制数，所以由N个锁存器或触发器可以构成N位寄存器。
4位寄存器74LS75就是由四个D锁存器构成的。
一个4位的集成寄存器74LS175的逻辑电路图和引脚图分别如图下图所示。
其中,RD是异步清零控制端。
在往寄存器中寄存数据或代码之前，必须先将寄存器清零,否则有可能出错。
1D～4D 是数据输入端,在CP 脉冲上升沿作用下，1D～4D端的数据被并行地存入寄存器。
输出数据可以并行从1Q～4Q 端引出，也可以并行从1Q～4Q 端引出反码输出。
