三螺杆泵工作原理及特性
船用三螺杆泵的工作原理
船用三螺杆泵的工作原理
船用三螺杆泵是一种常用于船舶润滑油、燃油和其他高粘度液体的泵类设备。
它的工作原理如下：
1. 组成：船用三螺杆泵由一个主转子和两个从动转子组成。
主转子为一个螺旋形的主轴，两个从动转子分别位于主轴的两侧并与之相互齿合。
主轴和从动转子之间的间隙非常小，保证了泵的密封性。
2. 运转过程：当主轴转动时，从动转子沿着主轴的螺旋线方向旋转，形成一个密封的工作室。
随着主轴的旋转，从动转子会不断地在主轴上升降。
3. 吸入阶段：当从动转子的下降时，泵腔内形成一个负压，液体会被吸入到泵腔内。
4. 推出阶段：当从动转子向上升时，泵腔内的液体被推出。
由于主轴和从动转子之间的密封性，液体的推出量较大，且没有泄漏。
5. 反复循环：随着主轴的不断旋转，吸入和推出的过程会不断重复，使得液体连续地被吸入和推出，完成泵的工作。
船用三螺杆泵的工作原理主要依靠主轴和从动转子之间的齿合和间隙来实现正常的吸入和推出过程，确保液体的连续输送。
这种设计能够适应高粘度液体的泵
送要求，并具有较好的密封性能，适用于船只等特殊工况下的液体输送。
螺杆泵的工作原理及工作特点
螺杆泵的工作原理及工作特点螺杆泵是一种常用的离心泵类型，其工作原理基于螺杆的旋转运动和螺杆槽的形状。
它主要用于输送各种液体，包括高粘度液体、含固体颗粒的液体和易挥发液体等。
螺杆泵具有以下工作特点。
1. 工作原理：螺杆泵由一个螺杆和一个套筒组成。
螺杆和套筒之间的间隙形成螺杆槽，当螺杆旋转时，液体被吸入螺杆槽中，并被沿着螺杆轴向推送到出口处。
螺杆泵的工作原理类似于螺旋输送机，但螺杆泵的螺杆和套筒之间的间隙更小，以便于输送高粘度液体。
2. 适用范围：螺杆泵适用于各种液体的输送，包括高粘度液体、含固体颗粒的液体和易挥发液体等。
它广泛应用于石油、化工、食品、制药等行业。
螺杆泵还可以用于输送高温液体和腐蚀性液体，因为它的密封性能较好。
3. 高效输送：螺杆泵能够高效地输送各种液体，尤其适用于高粘度液体。
由于螺杆泵的螺杆和套筒之间的间隙较小，液体在泵内的流动阻力较小，能够有效降低能耗。
此外，螺杆泵还能够输送含有固体颗粒的液体，因为固体颗粒可以通过螺杆槽的间隙而不会卡住泵。
4. 良好的自吸性能：螺杆泵具有良好的自吸性能，能够在无液体供给的情况下自动吸入液体。
这使得螺杆泵在某些特殊情况下非常有用，例如在液体供应不稳定或液位变化较大的情况下。
5. 稳定的流量和压力：螺杆泵能够提供稳定的流量和压力。
由于螺杆泵的螺杆和套筒之间的间隙较小，液体在泵内的流动较为均匀，不会出现明显的脉动。
这使得螺杆泵适用于对流量和压力要求较高的工艺。
6. 可调节的输送能力：螺杆泵的输送能力可以通过改变螺杆的旋转速度和螺杆槽的形状来调节。
通过改变螺杆的旋转速度，可以调节泵的流量和压力。
通过改变螺杆槽的形状，可以适应不同的液体特性和输送要求。
总结起来，螺杆泵是一种适用于各种液体输送的离心泵类型。
它具有高效输送、良好的自吸性能、稳定的流量和压力以及可调节的输送能力等特点。
螺杆泵在许多行业中得到广泛应用，为生产过程提供了可靠的液体输送解决方案。
螺杆泵工作原理
螺杆泵工作原理
螺杆泵是一种常见的离心泵，它通过旋转螺杆来产生离心力，将液体从低压区
域输送到高压区域。
螺杆泵的工作原理可以分为以下几个步骤：
1. 吸入阶段：当螺杆泵开始旋转时，螺杆的螺距会逐渐减小，从而形成一条连
续的密封腔。
在螺杆的吸入端，密封腔与进口之间形成一个较大的容积。
当螺杆旋转时，液体被吸入到密封腔中。
2. 运输阶段：随着螺杆的旋转，密封腔逐渐向螺杆的出口方向挪移。
这个过程中，密封腔的容积逐渐减小，从而将液体推向螺杆的出口。
3. 排出阶段：当密封腔达到螺杆的出口时，液体被排出泵体。
由于螺杆的旋转，密封腔又会重新形成，并开始下一轮的吸入、运输和排出。
螺杆泵的工作原理可以通过以下几个要点来理解：
1. 螺杆的螺距逐渐减小，从而形成密封腔。
密封腔的容积随着螺杆的旋转而变化，从而实现液体的吸入、运输和排出。
2. 螺杆泵的转速和螺杆的几何形状会影响泵的流量和扬程。
通常情况下，转速
越高，流量越大，扬程越高。
3. 螺杆泵适合于输送各种液体，包括高粘度液体和固体颗粒悬浮液。
由于螺杆
泵的工作原理，它能够有效地输送高粘度液体，而且不易阻塞。
4. 螺杆泵的密封性能较好，能够有效地防止泄漏。
螺杆泵通常采用双端面密封
或者机械密封，以确保泵的工作稳定和安全。
总结起来，螺杆泵通过旋转螺杆来产生离心力，将液体从低压区域输送到高压
区域。
它适合于各种液体，具有较好的密封性能和抗阻塞能力。
螺杆泵在化工、石油、食品等行业得到广泛应用，对于液体输送起到了重要的作用。

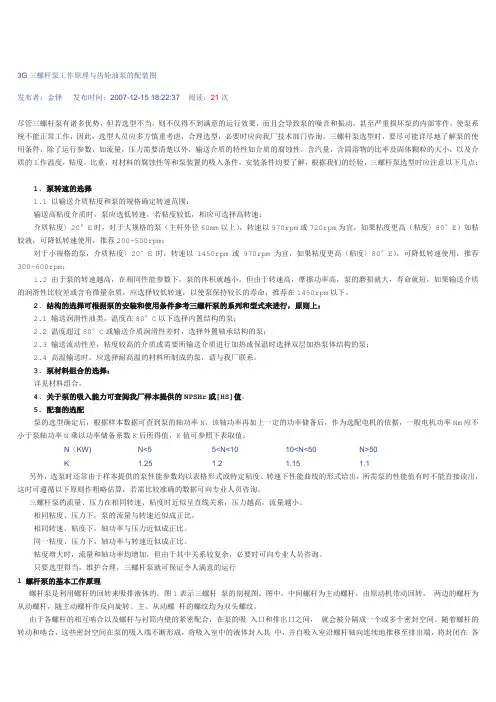

3G三螺杆泵工作原理与齿轮油泵的配装图
3G三螺杆泵工作原理与齿轮油泵的配装图发布者：金铎发布时间：2007-12-15 18:22:37 阅读：21次尽管三螺杆泵有诸多优势，但若选型不当，则不仅得不到满意的运行效果，而且会导致泵的噪音和振动，甚至严重损坏泵的内部零件，使泵系统不能正常工作，因此，选型人员应多方慎重考虑，合理选型，必要时应向我厂技术部门咨询。
三螺杆泵选型时，要尽可能详尽地了解泵的使用条件，除了运行参数，如流量，压力需要清楚以外，输送介质的特性如介质的腐蚀性，含汽量，含固溶物的比率及固体颗粒的大小，以及介质的工作温度，粘度，比重，对材料的腐蚀性等和泵装置的吸入条件，安装条件均要了解，根据我们的经验，三螺杆泵选型时应注意以下几点：1. 泵转速的选择1.1 以输送介质粘度和泵的规格确定转速范围：输送高粘度介质时，泵应选低转速，若粘度较低，相应可选择高转速：介质粘度〉20°E时，对于大规格的泵（主杆外径60mm以上），转速以970rpm或720rpm为宜，如果粘度更高（粘度〉80°E）如粘胶液，可降低转速使用，推荐200-500rpm；对于小规格的泵，介质粘度〉20°E时，转速以1450rpm或970rpm为宜，如果粘度更高（粘度〉80°E），可降低转速使用，推荐300-600rpm；1.2 由于泵的转速越高，在相同性能参数下，泵的体积就越小，但由于转速高，摩擦功率高，泵的磨损就大，寿命就短，如果输送介质的润滑性比较差或含有微量杂质，应选择较低转速，以使泵保持较长的寿命，推荐在1450rpm以下。
2. 结构的选择可根据泵的安装和使用条件参考三螺杆泵的系列和型式来进行，原则上：2.1 输送润滑性油类，温度在80°C以下选择内置结构的泵；2.2 温度超过80°C或输送介质润滑性差时，选择外置轴承结构的泵；2.3 输送流动性差，粘度较高的介质或需要所输送介质进行加热或保温时选择双层加热泵体结构的泵；2.4 高温输送时，应选择耐高温的材料所制成的泵，请与我厂联系。
螺杆泵工作原理
螺杆泵工作原理
螺杆泵是一种离心式泵，其工作原理如下：
1. 螺杆泵由一个主螺杆和一个或多个辅助螺杆组成。
主螺杆位于泵体内，辅助螺杆围绕主螺杆旋转。
2. 当泵开始工作时，主螺杆和辅助螺杆通过螺纹的咬合运动扭转，使得泵腔内的液体被推进。
3. 主螺杆和辅助螺杆的扭转运动形成了连续的螺旋腔，液体从进口进入螺旋腔，并受到螺旋腔的压力作用被推进。
4. 当液体通过螺旋腔向前进时，泵腔的容积逐渐减小，从而增加了液体的压力。
5. 当液体被推进到出口时，由于泵腔的容积变小，液体的压力会变大，最终将液体从出口排出。
总结起来，螺杆泵通过螺杆的旋转运动，形成连续的螺旋腔，并通过泵腔容积的变化来推进液体，并最终将液体从出口排出。
这种泵因其结构简单、操作可靠、输送介质稳定而被广泛应用于工业领域中的各个行业。
三螺杆泵知识手册
三螺杆泵知识手册一、结构1.泵内主要运转元件为三根螺杆两根从杆，螺杆在泵体内装衬套内以相当’的间隙啮合旋转。
一端为前盖，另一端为后盖。
2.立式泵的后盖为圆盘底脚。
3.泵密封腔内的滚动轴承起固定主杆的位置的作用，并承受立式三根螺杆的重量。
4.泵可配备随机安全阀，阀装在泵体上。
5.芯子式泵没有泵体，可直接安装在油箱、油罐上。
二、原理三根螺杆在啮合旋转时在齿型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳地输送到出口。
作用在齿面上的轴向活塞平衡。
因此轴承仅受剩余轴向力。
从杆是液压驱动的，仅克服由液体摩擦引起的扭距，主要起密封作用，而非传递动力元件。
密封腔通过衬套上的回油管与吸入腔相通，压力受吸入腔的压力支配。
密封腔上装有控制阀，调整阀弹簧可使密封腔获得较低的正压，防止气体进入和密封的干运转，预压弹簧可使轴封处产生一定的压力。
腔内压力应在0.05～0.1MPa。
三、安装1、螺杆泵安装准备螺杆泵安装准备工作内容:（1）检查螺杆泵电机，确知在运输和装卸过程中没有损伤。
（2）检查工具和起重机械，并检查机器的基础。
2、三螺杆泵安装要求（1）、三螺杆泵安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正。
（2）、三螺杆泵安装泵的进油和排油管道时，其管径不得’于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。
（3）、当有两台以上的三螺杆泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上’安装逆止阀。
（4）、对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，需是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏.3、螺杆泵安装规范（1）、泵不应在无液体或出口阀门全闭的情况下启动，启动前泵内应灌注输送液体；（2）、输送液体温度高于60℃时，应按设备技术文件的规定进行预热；（3）、试运转时，尚应检查安全阀是否灵敏。
三螺杆泵的结构原理及特点
三螺杆泵的结构原理及特点
作者：三螺杆泵来源：/
三螺杆泵的结构原理
三螺杆泵是容积式泵的一种，其主要由两大件组成，一是转子，二是定子。
所谓定子就是固定在泵体中的衬套，所谓转子就是安插在衬套中的螺杆付，螺杆付由主动螺杆和与其啮合的两根从动螺杆组成。
主动螺杆、从动螺杆相互啮合，在泵缸内按其导程数形成多个密封腔，形成吸入口、排出口之间的密封。
工作时，从动螺杆所受径向力沿其整个长度都由衬套来支承，基本上不承受弯曲负荷。
主动螺杆也不承受弯曲负荷，因为两从动螺杆与主动螺杆左右对称啮合，作用在主动螺杆上的径向力得到完全平衡。
运行时，螺杆与螺杆，螺杆与衬套内壁之间会形成油膜保护，可防止金属之间的直接接触造成三螺杆泵的磨损，所以螺杆泵的使用寿命很长。
螺杆泵工作时，系统吸排压力要对螺杆形成轴向推力，此时，为平衡螺杆轴向推力，需通过回油孔将高压油引入各螺杆轴套的底部，使螺杆相反方向产生一个平衡推力平衡轴向推力。
三螺杆泵的结构特点：
1、主动螺杆直接驱动从动螺杆，无需齿轮传动，结构简单
2、泵体本身即作为螺杆的轴承，无需再安装径向轴承
3、螺杆不承受弯曲载荷，可以制得很长，因此可获得高压力
4、不宜输送含600μm以上固体杂质的液体
5、可高速运转，是一种小的大流量泵，容积效率高
6、填料箱仅与吸入压力相通，泄漏量少性能参数:压力可达70 MPa，流量可达2000m3/h。
适用粘度为5~250 mm2/s的介质。
应用场合:适宜于输送润滑油、重油、轻油及原油等。
也可用于甘油及粘胶等高粘性药液的输送。
螺杆泵油井工作原理及特点
螺杆泵油井工作原理及特点
螺杆泵是一种常用的油井提升设备，其工作原理及特点如下：
工作原理：
螺杆泵通过一个或多个螺杆在泵筒内旋转，从而将液体或气体从进油口吸入，并推送至出油口排出。
螺杆泵通常由一个驱动螺杆和一个从动螺杆组成，两者形成螺杆泵的工作腔，通过螺杆间的齿槽配合，实现液体或气体的连续输送。
特点：
1. 适用范围广：螺杆泵可输送各种液体和气体，包括高粘度介质、含颗粒介质和易燃易爆介质等。
2. 无脉动运行：由于螺杆泵的连续输送特性，其输出流量基本没有脉动，因此能够为工艺系统提供平稳的流体供应。
3. 自吸性能好：螺杆泵具有较好的自吸能力，能够在较低的真空度下工作并实现自动吸入液体或气体。
4. 温度适应性强：螺杆泵能够输送高温液体或气体，在一些特殊工况下仍能正常运行。
5. 规格多样化：螺杆泵的规格型号较多，能够满足不同工艺条件和要求的泵输送需求。
总结起来，螺杆泵具有广泛的适用性、无脉动运行、良好的自吸性能、强大的温度适应性和多样化的规格选择等特点，在油井作业中扮演着重要的角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三螺杆泵工作原理及特性
三螺杆泵是利用螺杆的回转来吸排液体的。
中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
主、从动螺杆的螺纹均为双头螺纹。
一、三螺杆泵特性：
★定子与转子接触的螺旋封线将收入腔与排出腔完全分开，使泵具有阀门的隔断作用
★可实现液、气、固体的多相混输
★泵内流体流动时容积不发生变化，没有瑞流搅动和脉
★弹性定子形成的容积腔能有效地降低输送含固体颗粒介质时的磨耗
★输入介地粘度可达50000Mpa·s含固量可达50%
★流量与转速正比，借助调速器可实现量的自动调节泵可以正反输送。
二、三螺杆泵具有以下优缺点：
(一)三螺杆泵优点：
1、和离心泵相比三螺杆泵无需安装阀们流量是稳定的线性流动
2、和柱塞泵相比三螺杆泵具有自吸能力强、吸入高度强
3、和隔膜泵相比三螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质
4、和齿轮相比，三螺杆泵可输送高粘度的物质
5、和柱塞泵，隔膜泵及齿轮泵不同的是，三螺杆泵可用于药剂填充和计量
(二)三螺杆泵缺点：
1、三螺杆泵的缺点螺杆的加工和装配要求较高;
2、泵的性能对液体的粘度变化比较敏感。
二、三螺杆泵工作原理：
1、三螺杆泵的基本工作原理：由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。
随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是三螺杆泵的基本工作原理。
2、工作原理：
三螺杆泵属推进式容积泵，主要部件是转子和定子，转子是一个大导程大齿高和较小螺旋内经的螺杆(转子)定子是与之相配的双头螺线和螺套，这样在转子和定子间形成了储存介质的空间，当转子在定子内运转时，介质沿轴向由吸入端向排出运动。
3、杆与壳体之间的密封面是一个空间曲面。
在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。
这些三角形的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。
而凹槽B、C又沿着自己的螺线绕向背面，并分别和背面的凹槽D、E相连通。
由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’’’’b’’’’c’’’’，所以D、F、E也将相通。
这样，凹槽ABCDEA也就组成一个∞形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。
不难想象，在这样的螺杆上，将形成许多个独立的∞形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。
因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。
从上述工作原理可以看出，三螺杆泵又具有以下优点：
1.压力和流量范围宽阔。
压力约在3.4-340千克力/cm 2，流量可达18600cm3/分;
2.运送液体的种类和粘度范围宽广;
3.因为泵内的回转部件惯性力较低，故可使用很高的转速;
4.吸入性能好，具有自吸能力;
5.流量均匀连续，振动小，噪音低;
6.与其它回转泵相比，对进入的气体和污物不太敏感;
7.结构坚实，安装保养容易。
