用DS1302与LCD1602可调数字万年历课程设计

合集下载

基于DS1302和LCD1602的可调数字钟

基于DS1302和LCD1602的可调数字钟

学习情境2-可调式数字钟之基于DS1302和LCD1602的可调数字钟☆点名,复习1、DS1302的引脚及其功能,以及DS1302与单片机的硬件连接?2、如何对DS1302读写数据,如何得到DS1302的时钟?☆新课讲授2.3 基于DS1302与LCD1602设计的可调数字钟上堂课程我们学会了使用DS1302,知道了如何在单片机系统中的连接,也详细的学习了如何得到DS1302的时钟,并且我们使用了16个数码管把年月日和时分秒实时地显示出来。

但数码管的显示毕竟有其自身的缺陷,现在在工业控制的各个环节,都使用液晶进行人机联系。

在日常生活中,我们对液晶显示器并不陌生。

液晶显示模块已作为很多电子产品的通用器件,如在计算器、万用表、电子表及很多家用电子产品中都可以看到,显示的主要是数字、专用符号和图形。

在单片机的人机交流界面中,一般的输出方式有以下几种:发光管、LED 数码管、液晶显示器。

发光管和LED数码管比较常用,软硬件都比较简单,在单片机系统中应用液晶显示器作为输出器件有以下几个优点:(1)显示质量高,由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度,恒定发光,而不像阴极射线管显示器(CRT)那样需要不断刷新新亮点。

因此,液晶显示器画质高且不会闪烁。

(2)数字式接口,液晶显示器都是数字式的,和单片机系统的接口更加简单可靠,操作更加方便。

(3)体积小、重量轻,液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的,在重量上比相同显示面积的传统显示器要轻得多。

(4)功耗低,相对而言,液晶显示器的功耗主要消耗在其内部的电极和驱动IC上,因而耗电量比其它显示器要少得多。

2.3.1 LCD1602技术资料2.3.1.1 液晶显示简介1、液晶显示原理:液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制,有电就有显示,这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点,目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。

C语言Lcd1602万年历闹钟Proteus仿真单片机毕业课程电子设计

C语言Lcd1602万年历闹钟Proteus仿真单片机毕业课程电子设计

C语言Lcd1602万年历闹钟Proteus仿真单片机毕业课程电子设计
C语言Lcd1602万年历闹钟Proteus仿真单片机设计
AT89C51+Lcd1602+DS1302+独立按键+蜂鸣器
Lcd1602万年历闹钟。

时间信息来自DS1302,显示采用
Lcd1602,蜂鸣器提供闹音和按键提示音。

液晶上面显示年月日时分秒星期以及闹钟时间。

有时间调节和闹钟调节,可以调节年月日时分秒星期信息以及闹钟时间。

具体介绍如下。

1.做好的仿真图,如下图所示。

2.启动仿真后,先在液晶屏显示系统信息,然后在第二屏显示需要的万年历闹钟信息。

如下图所示!
3.通过单片机右侧的三个按键,即可设置闹钟。

如下图所示。

4.通过单片机左侧的四个按键,来设置年月日时分秒星期的值。

设置时,参数闪烁,同时会有按键提示音。

5.本设计默认套餐1,具体套餐详情请看下面的发货清单。

如需要其它套餐,请联系客服询问。

详情请:点击此处。

基于51单片机DS1302万年历课程设计报告

基于51单片机DS1302万年历课程设计报告

基于51单片机DS1302万年历课程设计报告课程名称:微机原理课程设计题目:基于DS1302芯片万年历摘要DS1302 是DALLAS 公司推出的涓流充电时钟芯片,内含有一个实时时钟/日历和31 字节静态RAM,通过简单的串行接口与单片机进行通信实时时钟/日历电路.提供秒、分、时、日、日期.、月、年的信息,每月的天数和闰年的天数可自动调整时钟。

本次课程设计的是使用专门的时钟芯片DS1302在数码管上显示的数字电子钟,并能通过按键对其进行调时和校准以及实现年月日。

DS1302是一种高性能、低功耗、带RAM的实时时钟芯片,它能够对时,分,秒进行精确计时,它与单片机的接口使用同步串行通信,仅用3条线与之相连接,就可以实现STC-51单片机对其进行读写操作,把读出的时间数据送到数码管上显示。

程序运行时,数码管将从当前时间开始显示,通过调节K2键和K3键可以分别对小时和分钟进行调整,调整后,时钟以新的时间为起点继续刷新显示,通过调节K1键可以切换年月日和时钟显示。

关键字:STC-51单片机,DS1302,数码管,动态扫描,调时,切换,秒闪;目录一、设计任务与要求 (4)1.1设计任务 (4)1.2设计要求 (4)1.3发挥部分 (4)1.4创新部分 (4)二、方案总体设计 (5)2.1设计目的 (5)2.2硬件功能描述 (5)2.3设计方案选择 (5)2.4总体设计 (6)2.5总体方案及基本工作原理 (6)三、硬件设计 (7)3.1 STC89C51芯片 (7)3.2电源模块及晶振模块 (7)3.3 DS1302 (8)3.4数码管显示模块 (9)3.5蜂鸣器部分 (10)3.6按键部分 (11)四、软件设计 (13)4.1软件流程图 (13)4.2 软件设计 (13)主函数部分: (13)五、系统仿真和调试 (15)5.1 仿真软件简介 (15)5.2硬件调试 (15)5.3软件调试 (15)5.4使用说明 (16)六、设计总结与体会 (18)6.1学习方面 (18)6.2工作方面 (18)七、参考文献 (19)一、设计任务与要求1.1设计任务DS1302万年历;1.2设计要求利用DS1302生成万年历,时钟可调,通过四位数码管显示,并可实现秒闪功能,同时蜂鸣器闹铃;1.3发挥部分设置按键K3用来切换显示时钟和年月日;1.4创新部分只设置了两个按键K1和K2来调节时分,时钟到24归零,分钟到60归零,分钟有长按迅速调节功能。

以DS1302实时时钟芯片和液晶显示屏CD1602为基础设计的电子钟

以DS1302实时时钟芯片和液晶显示屏CD1602为基础设计的电子钟

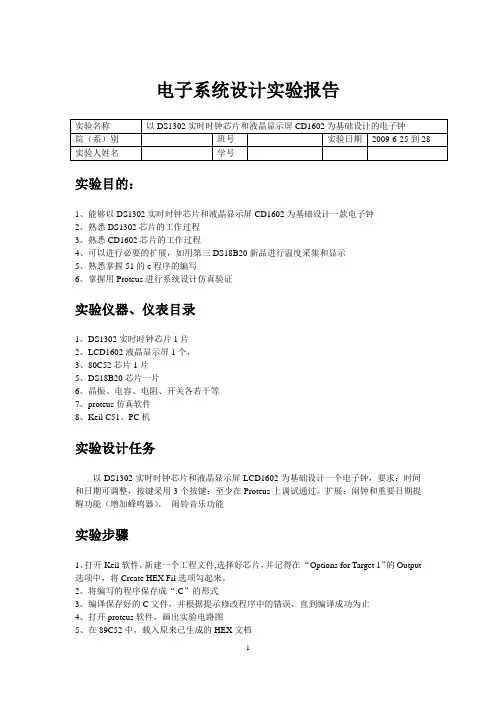

电子系统设计实验报告实验目的:1、能够以DS1302实时时钟芯片和液晶显示屏CD1602为基础设计一款电子钟2、熟悉DS1302芯片的工作过程3、熟悉CD1602芯片的工作过程4、可以进行必要的扩展,如用第三DS18B20新品进行温度采集和显示5、熟悉掌握51的c程序的编写6、掌握用Proteus进行系统设计仿真验证实验仪器、仪表目录1、DS1302实时时钟芯片1片2、LCD1602液晶显示屏1个,3、80C52芯片1片5、DS18B20芯片一片6、晶振、电容、电阻、开关各若干等7、proteus仿真软件8、Keil C51、PC机实验设计任务以DS1302实时时钟芯片和液晶显示屏LCD1602为基础设计一个电子钟,要求:时间和日期可调整,按键采用3个按键;至少在Proteus上调试通过。

扩展:闹钟和重要日期提醒功能(增加蜂鸣器),闹铃音乐功能实验步骤1、打开Keil软件,新建一个工程文件,选择好芯片,并记得在“Options for Target 1”的Output 选项中,将Create HEX Fil选项勾起来。

2、将编写的程序保存成“.C”的形式3、编译保存好的C文件,并根据提示修改程序中的错误,直到编译成功为止4、打开proteus软件,画出实验电路图5、在89C52中,载入原来已生成的HEX文档6、按下运行键,对Proteus进行软件仿真,观察运行结果原理、结果及分析一、设计方案原理与设计特点分析电子钟总的设计模块:各个模块电路原理分析:1、DS1302时钟采集模块:1.1电路原理图:1.2 DS1302分析:首先DS1302是DALLAS公司推出的涓流充电时钟芯片。

内含有一个实时时钟/日历和31字节静态RAM通过简单的串行接口与单片机进行通信实时时钟/日历电路提供秒分时日日期月年的信息每月的天数和闰年的天数可自动调整时钟操作。

DS1302芯片广脚介绍:X1、X2为32.768KHz晶振管脚。

单片机时钟芯片DS1302在LCD1602上显示年月日时分秒

单片机时钟芯片DS1302在LCD1602上显示年月日时分秒

单片机设计实验内容摘要:单片机实验是通过Proteus仿真并且与Keil相结合使用控制单片机使其在仿真中完成一系列所设计的程序。

我们这个小组所做的实验是仿真一个数字时钟,通过DS1302这个芯片从计算机上读取时间信息,再由51单片机对数据进行处理、分配,将其输出在LCD1602上,实现简单的数字时钟的功能。

设计内容及要求:(1)根据设计课题的技术指标和给定条件,在教师指导下,能够独立而正确地进行方案论证和设计计算,要求概念清楚、方案合理、方法正确、步骤完整;(2)要求学生掌握单片机的设计内容、方法和步骤;(3)要求会查阅有关参考资料和手册等;(4)要求学会选择有关元件和参数;(5)要求学会绘制有关电路图和设计流程图;(6)要求学会编写设计说明书。

系统框图:硬件选择:1、AT89C51AT89C51是一种带4K字节FLASH存储器(FPEROM—Flash Programmable and Erasable Read Only Memory)的低电压、高性能CMOS 8位微处理器,俗称单片机。

AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除1000次。

该器件采用ATMEL高密度非易失存储器制造技术制造,与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中,ATMEL的AT89C51是一种高效微控制器,AT89C2051是它的一种精简版本。

AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

AT89C51外形及引脚排列主要特性:·与MCS-51 兼容·4K字节可编程FLASH存储器·寿命:1000写/擦循环·数据保留时间:10年·全静态工作:0Hz-24MHz·三级程序存储器锁定·128×8位内部RAM·32可编程I/O线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路特性概述:AT89C51 提供以下标准功能:4k 字节Flash 闪速存储器,128字节内部RAM,32 个I/O 口线,两个16位定时/计数器,一个5向量两级中断结构,一个全双工串行通信口,片内振荡器及时钟电路。

简析基于DS1302和LCD1602的万年历系统设计论文

简析基于DS1302和LCD1602的万年历系统设计论文

简析基于DS1302和LCD1602的万年历系统设计论文简析基于DS1302和LCD1602的万年历系统设计论文0引言在日常生活中,无论哪一行业,哪一领域,时间授时都是不可或缺的。

从古老的钟表到现代的电子设备都提供时间授时的功能。

因此,对于单片机学习者来说,设计并实现一款低成本的,有操作性的,提供年,月,日,小时,分,秒,星期等基本计时功能的万年历系统,显得特别实用,特别有意义。

1总体设计及原理图万年历的基本功能一是要提供年月日等基本时间项的授时;二是可以修改时间项。

基于以上两个功能,我们万年历总体设计方案。

万年历有时钟计时模块,显示模块,调整时钟模块和控制器4部分组成。

接下来的任务就是对以上模块进行选型。

低成本,可操作是选型的标准。

对于控制器,选择最常用的C51系列单片机STC89C52。

STC89C52是由宏品科技生产的是一种低功耗8位基于经典C51内核的微处理器,具有8 KhyteFLASH存储器,512 byte RAM , 4 KByte EEPROM , 32位通用IO接口,可以直接用串口下载程序。

时钟模块选择由dallas公司生产的时钟芯片DS1302,DS1302是一款支持年月日,小时分秒,星期,闰年补偿的实时时钟芯片;其简单三线结构可以很方便地与单片机通用IO相连,进行串行总线读写传输。

显示模块选择16x2的字符点阵模块LCD 16020LC D 1602的控制器以Hitachi公司生产的HD44780芯片最为常见。

LC D 1602引脚主要包括3类,第1类是电源。

第2类是8位数据I/0通道,用于读写LC D 1602。

第3类是3根控制线,RS,R/W和E,其中,RS和R/W是用于实现LCD不同操作的。

E是作为读写的启动信号,有点类似一个时钟信号,数据要写人LC D 1602或从LCD 1602读出数据均需要首先置E信号为高至少1 s,然后置低。

调整时钟模块设计了4个轻触开关,用于设定和修改时间项。

基于DS1302和LCD1602的数字电子钟设计

基于DS1302和LCD1602的数字电子钟设计

关键词:单片机;DS1302;LCD1602;数字时钟
1
Abstract
This paper mainly introduces the hardware and software design of digital electronic clock which is made up of the AT89S52 MCU ,DS1302 clock chip and LCD1602 module .It can accurately adjust the information of the year,month,day,hour,minutes and seconds.This electronic clock has the characteristics of working accurately,keeping the time date when system losing power, and low power consumptions. Keywords: singlechip;DS1302;LCD1602;Digital clock
图(3)系统硬件连接原理图
8
三.系统软Leabharlann 设计[3]软件是单片机应用系统的灵魂,是整个系统的核心部分。如果把硬件比作人的手臂那么 软件就是人的大脑,手臂的一切动作的执行都要受控于大脑。同样,对 DS1302 时钟芯片和 1602 液晶显示模块的操作都是通过相应的软件程序来控制的。 3.1 DS1302 读写程序 任何一款数字芯片都有自己的操作时序,只有完全按照芯片厂商提供的操作时序进行编 程才可以使其正常工作。DS1302 的读写时序如图(4)所示。 按照此时序图编制的写操作程序如下:
2
一.引言
1.DS1302 时钟芯片简介[1]

基于DSLCD的数字万年历具有按键可调功能

基于DSLCD的数字万年历具有按键可调功能

基于DS+LCD的数字万年历,具有按键可调功能基于DS1302+LCD1602的数字万年历,具有按键可调功能基于DS1302+LCD1602的数字万年历,具有按键可调功能主程序流程图:按键扫描过程中,用了三个键:key0(功能键)key1(增大键)key2(减小键)用变量num记录功能键按下次数switch(num){ case 1: flag=1;//修改时间,禁止液晶从DS1302读数据LCD_WRITE_COM(0x0f);//光标开始闪烁LCD_WRITE_COM(0x80+3);//第一次按下,光标定位到年位置break;case 2: LCD_WRITE_COM(0x80+6);//第二次按下,光标定位到月位置break;case 3: LCD_WRITE_COM(0x80+9);//第三次按下,光标定位到日位置break; case 4: LCD_WRITE_COM(0x80+12);//第四次按下,光标定位到星期位置break; case 5:LCD_WRITE_COM(0x80+0x40+4);//第五次按下,光标定位到时位置break;case 6: LCD_WRITE_COM(0x80+0x40+7);//第六次按下,光标定位到分位置break;case 7: LCD_WRITE_COM(0x80+0x40+10);//第七次按下,光标定位到秒位置break;case 8: num=0;//第八次按下,记录清零LCD_WRITE_COM(0x0c);//不显示光标WRITE_1302(WRITE_PROTECT,0x00);//禁止写保护WRITE_1302(0x80,(second/10*16)+second%10);//将调节后的秒写入DS1302 WRITE_1302(0x82,(minute/10*16)+minute%10);//将调节后的分写入DS1302 WRITE_1302(0x84,(hour/10*16)+hour%10);//将调节后的时写入DS1302 WRITE_1302(0x8a,(week/10*16)+week%10);//将调节后的星期写入DS1302 WRITE_1302(0x86,(day/10*16)+day%10);//将调节后的日写入DS1302WRITE_1302(0x88,(month/10*16)+month%10);//将调节后的月写入DS1302WRITE_1302(0x8c,(year/10*16)+year%10);//将调节后的年写入DS1302WRITE_1302(WRITE_PROTECT,0x80);//开写保护flag=0;//时间修改完毕,允许液晶从DS1302读数据break;}仿真时的现象:。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数字开发与实践课程设计题目:用DS1302与LCD1602设计可调式电子日历时钟班级:姓名:学号:学院:二O一二年六月五日用DS1302与LCD1602设计的可调式电子日历时钟一、总体设计1.1、设计目的为巩固所学的单片机知识,把所学理论运用到实践中,用LCD1602与DS1302 设计可调式电子日历时钟。

1.2、设计要求(1)显示:年、月、日、时、分、秒和星期;(2)设置年、月、日、时、分、秒和星期的初始状态;(3)能够用4个按键调整日历时钟的年、月、日、时、分、秒和星期;完成可调式电子日历时钟的硬件和软件的设计,包括单片机的相关内容;日历时钟模块的设计,液晶显示模块的设计,按键模块的设计。

控制程序的编写等。

备注:本程序另外添加了每到上午8:10和下午2:10的闹钟提醒功能。

1.3、系统基本方案选择和论证1.3.1、单片机芯片的选择方案方案一:采用89C51芯片作为硬件核心,采用Flash ROM,内部具有4KB ROM 存储空间,能于3V的超低压工作,而且与MCS-51系列单片机完全兼容。

方案二:采用STC12C5A60S2系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机,是高速/低功耗/超强抗干扰的新一代8051单片机,指令代码完全兼容传统8051,但速度快8-12倍。

内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制,强干扰场合。

但造价较高。

1.3.2 、显示模块选择方案和论证:方案一:采用点阵式数码管显示,点阵式数码管是由八行八列的发光二极管组成,对于显示文字比较适合,如采用显示数字显得太浪费,且价格也相对较高。

所以不用此种作为显示。

方案二:采用LED数码管动态扫描,虽然LED数码管价格适中,但要显示多个数字所需要的个数偏多,功耗较大,显示出来的只是拼音,而不是汉字。

所以也不用此种作为显示。

方案三:采用LCD液晶显示屏,液晶显示屏的显示功能强大,可显示大量字符,且视觉效果较好,外形美观。

LCD1602可实现显示2行十六个字符。

1.3.3、时钟芯片的选择方案和论证:方案一:直接采用单片机定时计数器提供秒信号,使用程序实现年、月、日、星期、时、分、秒计数。

采用此种方案虽然减少芯片的使用,节约成本,但是,实现的时间误差较大。

所以不采用此方案。

方案二:采用DS1302时钟芯片实现时钟,DS1302芯片是一种高性能的时钟芯片,可自动对秒、分、时、日、星期、月、年以及闰年补偿的年进行计数,而且精度高,31*8位的RAM做为数据暂存区,工作电压范围为2.5V~5.5V,2.5V时耗电小于300nA。

1.3.4、电路设计最终方案决定综上各方案所述,对此次作品的方案选定:采用80C51作为主控制系统;DS1302提供时钟;LCD1602液晶带汉字库显示屏作为显示部分。

二、硬件设计2.1、电路设计模块图如图2-1所示图2-12.2、系统总体设计原理图2.3、要求用proteus仿真软件仿真并抓图。

三、软件设计3.1、画出各个函数流程图。

3.1.1、DS1302实时控制芯片的流程图如图3-1图3-13.1.2、LCD1602液晶显示控制流程图如图3-2是图3-2如图3-3图3-33.2、写出程序代码。

/**************DS1302及1602时钟设计**********/ #include <reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int#define SECOND 0x81#define MINUTE 0x83#define HOUR 0x85sbit rs=P2^0;sbit rw=P2^1;sbit ep=P2^2;sbit DS1302_IO= P1^0;sbit DS1302_SCLK = P1^1;sbit DS1302_RST = P1^2;sbit M=P3^1; //选择sbit U=P3^2; // 加sbit D=P3^3; // 减sbit W=P3^4; //确定sbit SPK=P3^7; //蜂鸣器uchar sel=0;uchar code DIS1[]={"10 ji ying "};uchar code DIS2[]={"ke cheng she ji"};/////////////////////////延时////////////////////////////////void delay(uint ms){unsigned int a,b;for(a=0;a<ms;a++)for(b=0;b<124;b++);}/////////////////////////////////////////////////////////////***************DS1302驱动************************/////////////////////////////////////////////////////////////void DS1302_Write(uchar D){uchar i;for(i=0;i<8;i++){DS1302_IO =D&0x01;DS1302_SCLK=1;DS1302_SCLK=0;D=D>>1;}}uchar DS1302_Read(){uchar TempDat=0,i;for(i=0;i<8;i++){ TempDat>>=1;if(DS1302_IO) TempDat=TempDat|0x80;DS1302_SCLK=1;DS1302_SCLK=0;}return TempDat;}void WDS1302(uchar ucAddr, uchar ucDat){DS1302_RST = 0;DS1302_SCLK = 0;DS1302_RST = 1;DS1302_Write(ucAddr);DS1302_Write(ucDat);DS1302_SCLK = 1;DS1302_RST = 0;}uchar RDS1302(uchar ucAddr){uchar ucDat;DS1302_RST = 0;DS1302_SCLK = 0;DS1302_RST = 1;DS1302_Write(ucAddr);ucDat=DS1302_Read();DS1302_SCLK = 1;DS1302_RST = 0;return ucDat;}/////////////////DS1302的初始状态的时间设定///////////////////// void init_1302(){WDS1302(0x8e,0x00);//开保护寄存器WDS1302(0x80,0x50);//秒WDS1302(0x82,0x01);//分WDS1302(0x84,0x14);//时WDS1302(0x8A,0x03);//星期WDS1302(0x86,0x06);//日WDS1302(0x88,0x06);//月WDS1302(0x8C,0x12);//年WDS1302(0x90,0xab);//卷电流充电WDS1302(0x8e,0x80);//关保护寄存器}/************************1602驱动************************/ bit lcd_bz(){bit result;rs = 0;rw = 1;ep = 1;_nop_();_nop_();_nop_();_nop_();result = (bit)(P0 & 0x80);ep = 0;return result;}////////////////////////////////////////////////////////void lcd_wcmd(uchar cmd){while(lcd_bz());rs = 0;rw = 0;ep = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep= 0;}/////////////////////////////////////////////////////////void lcd_pos(unsigned char pos){lcd_wcmd(pos | 0x80);}/////////////////////////////////////////////////////////void lcd_wdat(unsigned char dat){while(lcd_bz());rs = 1;rw = 0;ep = 0;P0 = dat;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();_nop_();ep = 0;}//////////////////////////////////////////////////////////void lcd_init(){lcd_wcmd(0x38);delay(1);lcd_wcmd(0x0c);delay(1);lcd_wcmd(0x06);delay(1);lcd_wcmd(0x01);delay(1);}//////////////////////////////////////////////////////////*********************调时函数*************************//////////////////////////////////////////////////////////void set_time(){signed char address,item;signed char max,mini;if(M==0){sel++;delay(300);//if(sel==7) sel=0;if(sel==2) {address=0x82; max=59;mini=0; } //分if(sel==1) {address=0x84; max=23;mini=0; } //时if(sel==6) {address=0x8c; max=99;mini=9;} //年if(sel==4) {address=0x88; max=12;mini=1; } //月if(sel==5) {address=0x86; max=31;mini=1; } //日if(sel==3) {address=0x8A; max=07;mini=1;} //星期M=1;}item=((RDS1302(address+1))/16)*10 + (RDS1302(address+1))%16;if(U == 0){delay(200);U=1;item++;}if(D == 0){delay(200);D=1;item--;}if(W == 0){delay(200);sel=0;W=1;}if(item>max) item=mini;if(item<mini) item=max;WDS1302(0x8e,0x00);//允许写操作WDS1302(address,(item/10)*16+item%10); //写入DS1302 //转成BCD码WDS1302(0x8e,0x80);//写保护,禁止写操作}//////////////////////////////////////////////////////////*********************显示子函数************************/ /////////////////////////////////////////////////////////void lcdshow_u(uchar i,uchar y){lcd_wcmd(0x80+i);lcd_wdat(y);}void lcdshow_d(uchar i,uchar y){lcd_wcmd(0xC0+i);lcd_wdat(y);}/*******************显示函数****************************/ void display(void){uchar x,y;x=RDS1302(HOUR);//时y=x;x=x>>4; lcdshow_u(6,0x30+x);y=y&0x0f; lcdshow_u(7,0x30+y);lcdshow_u(8,':');x=RDS1302(MINUTE);//分y=x;x=x>>4; lcdshow_u(9,0x30+x);y=y&0x0f; lcdshow_u(0x0a,0x30+y);lcdshow_u(0x0b,':');x=RDS1302(SECOND);//秒y=x;x=x>>4; lcdshow_u(0x0c,0x30+x);y=y&0x0f; lcdshow_u(0x0d,0x30+y);x=RDS1302(0x8b);y=x;x=x>>4; lcdshow_u(0x0e,0x30+x);y=y&0x0f; lcdshow_u(0x0f,0x30+y);x=RDS1302(0x8d);y=x;x=x>>4; lcdshow_d(8,0x30+x);y=y&0x0f; lcdshow_d(9,0x30+y);lcdshow_d(0x0a,'-');x=RDS1302(0x89);y=x;x=x>>4; lcdshow_d(0x0b,0x30+x);y=y&0x0f; lcdshow_d(0x0c,0x30+y);lcdshow_d(0x0d,'-');x=RDS1302(0x87);y=x;x=x>>4; lcdshow_d(0x0e,0x30+x);y=y&0x0f; lcdshow_d(0x0f,0x30+y);/////////////////////下面的if实现每到8:10和14:10的提醒功能/////////////////////////////////if((RDS1302(HOUR)==0x14 & RDS1302(MINUTE)==0x10)| ( RDS1302(HOUR)==0x08 & RDS1302(MINUTE)==0x10)){SPK = 0;delay(200);SPK = 1;}for(x=45;x>0;x--){set_time();delay(10);}}/**************************主函数******************************/ void main(){uchar i;lcd_init();delay(10);lcd_pos(0x03);i = 0;while(DIS1[i] != '\0'){lcd_wdat(DIS1[i]);i++;}lcd_pos(0x41);i = 0;while(DIS2[i] != '\0'){lcd_wdat(DIS2[i]);delay(200);i++;}init_1302();delay(1000);for(i=0;i<17;i++){lcdshow_u(i,'>');delay(150) ;}for(i=0;i<17;i++){lcdshow_d(i,'<');delay(150) ;}lcd_init();delay(10);lcdshow_u(0,'T');lcdshow_u(1,'i');lcdshow_u(2,'m');lcdshow_u(3,'e');lcdshow_u(14,' ');lcdshow_d(0,'D');lcdshow_d(1,'a');lcdshow_d(2,'t');lcdshow_d(3,'a');lcdshow_d(6,'2');lcdshow_d(7,'0'); //LCD框架描绘while(1){set_time();if(sel==2){lcdshow_u(0X09,' ');lcdshow_u(0x0a,' ');delay(500); }if(sel==1){lcdshow_u(0X06, ' ');lcdshow_u(0X07,'if(sel==3) {lcdshow_u(0X0E,' ');lcdshow_u(0X0F,' ');delay(500); }if(sel==4){lcdshow_d(0x0b,' ');lcdshow_d(0x0c,' ');delay(500); }if(sel==5){lcdshow_d(0x0e,' ');lcdshow_d(0x0f,' ');delay(500); }if(sel==6) {lcdshow_d(0x08,' ');lcdshow_d(0x09,' ');delay(500); }if(sel==8) display();//调时LCD闪烁显示display();}}四、专业实习要求1、掌握常用设备的使用;2、掌握keil 编译环境的使用,熟悉proteus仿真软件的使用;3、基本掌握电路板的焊接调试技巧;4、基本掌握51单片机最小应用系统的组装、调试。
