数字电子课设：万年历的设计
数字万年历的设计毕业设计
数字万年历的设计摘要电子万年历是一种非常广泛日常计时工具，对现代社会越来越流行。
它可以对年、月、日、周日、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。
对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。
该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。
本设计是基于51系列的单片机进行的电子万年历设计，可以显示年月日时分秒及周信息，具有可调整日期和时间功能。
万年历的设计过程在硬件与软件方面进行同步设计。
硬件部分主要由AT89C52单片机，LED显示电路，以及调时按键电路等组成。
在单片机的选择上本人使用了AT89C52单片机，该单片机适合于许多较为复杂控制应用场合。
74HC164 是 8 位边沿触发式移位寄存器，串行输入数据，然后并行输出。
软件方面主要包括日历程序、时间调整程序，公历转阴历程序，显示程序等。
所有程序编写完成后，在wave软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真。
最后总在老师同学的帮助以及自己的努力下完成了此次电子万年历的设计。
关键词：时钟电钟 DS1302 DS18B20 动态扫描单片机AbstractE-calendar day time is a very wide range of tools, increasingly popular in modern society. It can be year, month, day, Sunday, hours, minutes, seconds for time, but also has a leap year compensation to a variety of functions, and the DS1302's long life, small error. For the digital electronic calendar using an intuitive digital display can simultaneously display year, month, day, Sunday, hours, minutes, seconds, and temperature and other information, but also a time-calibration and other functions. The circuit uses AT89S52 microcontroller as the core, power consumption, low-voltage work in 3V, the voltage can choose 3 ~ 5V voltage supply.The design is based on 51 series of microcontrollers to the design of electronic calendar, you can display date information on when the minutes and seconds, and weeks, with adjustable date and time functions. At the same time in the design of the theoretical basis of the MCU and peripheral expansion of knowledge of the more comprehensive preparation. The hardware and software design, there is no good basic knowledge and practical experience will be greatly limited, each feature is required to achieve the kind of hardware, procedures, how to write, how to implement such algorithms, there is no certain foundation can not be good implementation. Found during the preparation process to the existing knowledge to complete the preparation of the task alone difficult,In the help of teachers and students to complete the program part of the preparation.Calendar of the design process in hardware and software to synchronize the design. Hardware mainly by the AT89C52 microcontroller, LED display circuit, and the tune composed of the circuit when the button. In the SCM choice I used the AT89C52 microcontroller, which is suitable for many of the more complex control applications. Monitor the use of two 7SEG-MPX8-CA and a 7SEG-MPX4-CA. 7SEG-MPX8-CA is a total of eight-yang diode display, 7SEG-MPX4-CA is a total offour-yang diode display. In order to more easily control the three monitors, I use three 74HC164 to drive.74HC164 is an 8-bit edge-triggered shift register, serial input data, and parallel output. The software includes calendar program, time to adjust procedures, turn the lunar calendar programs, display programs. Programs written in assembly language used in order to more easily adjust the time and the realization of the lunar calendar display. All programming is complete, the wave software debugging, make sure that no problems, in the Proteus software within a microcontroller embedded in the simulation. The final overall the teacher to help students, as well as their own efforts to complete the design of the electronic calendar.Keywords:Clock electric clock DS1302 DS18B20 Dynamic scan SCM目录第一章设计要求与方案论证 (1)第一节设计要求 (1)第二节系统基本方案选择和论证 (1)第三节电路设计最终方案决定 (3)第二章系统的硬件设计与实现 (4)第一节电路设计框图 (4)第二节系统硬件概述 (4)第三节主要单元电路的设计 (4)第三章系统的软件设计 (8)第一节程序流程框图 (8)第四章指标测试 (12)第一节测试仪器 (12)第二节硬件测试 (12)第三节软件测试 (13)第四节测试结果分析与结论 (13)致谢词 (15)参考文献 (16)附录一系统电路图 (1)附录二系统使用说明书 (2)第一章设计要求与方案论证第一节设计要求一、基本要求：1.具有年、月、日、星期、时、分、秒等功能；2.时间与阴、阳历能够自动关联；3.具有温度计功能；4.具备年、月、日、星期、时、分、秒校准功能。
电子万年历课程设计
电子万年历课程设计一、课程目标知识目标：1. 学生能够理解电子万年历的基本原理和组成部分。
2. 学生掌握电子万年历的日期、时间设置及调整方法。
3. 学生了解电子万年历在不同场合的应用和功能。
技能目标：1. 学生能够独立完成电子万年历的组装和调试。
2. 学生通过实际操作，学会使用编程软件编写简单的程序，实现电子万年历的基本功能。
3. 学生具备分析电子万年历故障并进行排除的能力。
情感态度价值观目标：1. 学生培养对电子万年历的兴趣，激发学习电子技术和编程的热情。
2. 学生在合作学习中，培养团队协作能力和沟通表达能力。
3. 学生认识到电子万年历在现代生活中的重要作用，增强对科技创新的认识。
课程性质：本课程为实践性较强的信息技术课程，结合电子技术和编程知识，培养学生的动手能力和创新能力。
学生特点：五年级学生具备一定的电子技术基础和编程兴趣，好奇心强，喜欢动手操作。
教学要求：教师应关注学生的个体差异，采用分层教学，引导学生主动探索、实践，提高学生的综合素养。
在教学过程中，注重目标分解，确保学生能够达到预期学习成果。
二、教学内容1. 电子万年历的原理与结构- 介绍电子万年历的组成及工作原理- 分析电子万年历的核心元件及其功能2. 电子万年历的组装与调试- 指导学生进行电子万年历的组装- 教授调试方法，确保电子万年历正常运行3. 编程软件的使用- 介绍编程软件的基本操作和功能- 演示如何编写程序，实现电子万年历的基本功能4. 电子万年历的应用与拓展- 讲解电子万年历在不同场合的应用- 探讨电子万年历的拓展功能及其实现方法5. 故障分析与排除- 分析电子万年历可能出现的故障- 教授排除故障的方法和技巧教学内容安排与进度：第一课时：电子万年历原理与结构介绍第二课时：电子万年历组装与调试第三课时：编程软件使用及基本程序编写第四课时：电子万年历应用与拓展第五课时：故障分析与排除教材章节关联：本教学内容与课本第四章“电子时钟与万年历”相关，涉及电子万年历的原理、组装、编程及应用等方面的知识。
电子万年历的设计
三、硬件设计
LED数码管动态 数码管动态 扫描显示模块 AT89S52 主控制 模块 温度采集模块 键盘模块
DS1302时钟模块 时钟模块
主控制系统图
键盘模块
日期和时间的修改由3 个按键构成。 键１为向右移； 键２为加１； 键３为减１。
DS1302的引脚图
返回
ds1302内部结构
温度采集模块
谢谢大家 欣赏
数字式温度传感器DS18B20， 它是数字式温度传感器， 具有测量精度高，电路连 接简单特点，此类传感器 仅需要一条数据线进行数 据传输，使用Ｐ0.7与 DS18B20的I/O口连接加一 个上拉电阻,Vcc接电源 ,Vss接地
I/O
vss
vcc
返回
LED动态扫描显示模块 动态扫描显示模块
系统电路图
一．设计要求
具有年、 具有年、月、日、星期、时、分、秒等功 星期、 能； 时间与阴、阳历能够自动关联； 时间与阴、阳历能够自动关联； 具备年、 星期、 具备年、月、日、星期、时、分、秒校准 功能； 功能； 具有温度计功能； 具有温度计功能；
二、基本方案
采用AT89S52作为主控制系统 作为主控制系统 采用 采用DS1302提供时钟 提供时钟 采用 采用数字式温度传感器DS18B20 采用数字式温度传感器 采用LED数码管动态扫描作为显示 数码管动态扫描作为显示 采用
1.
六、总结
通过此次毕业设计， 通过此次毕业设计，我 不仅把知识融会贯通， 不仅把知识融会贯通，而且 丰富了大脑， 丰富了大脑，同时在查找资 料的过程中也了解了许多课 外知识，开拓了视野， 外知识，开拓了视野，认识 了将来电子的发展方向， 了将来电子的发展方向，使 自己在专业知识方面和动手 能力方面有了质的飞跃。 能力方面有了质的飞跃。

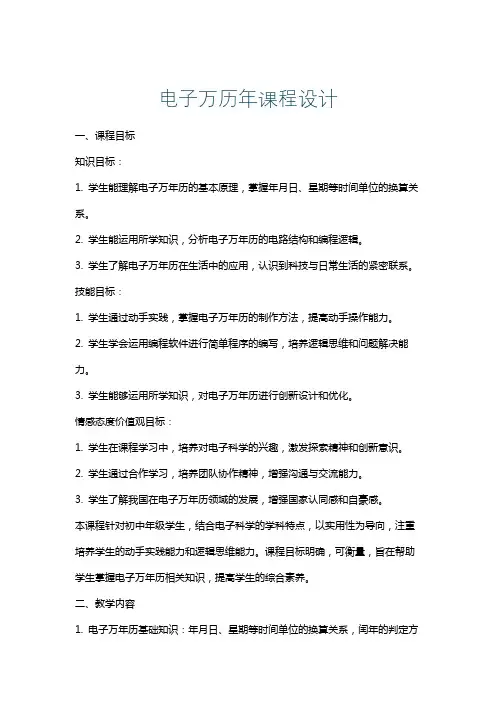

电子万历年课程设计
电子万历年课程设计一、课程目标知识目标：1. 学生能理解电子万年历的基本原理，掌握年月日、星期等时间单位的换算关系。
2. 学生能运用所学知识，分析电子万年历的电路结构和编程逻辑。
3. 学生了解电子万年历在生活中的应用，认识到科技与日常生活的紧密联系。
技能目标：1. 学生通过动手实践，掌握电子万年历的制作方法，提高动手操作能力。
2. 学生学会运用编程软件进行简单程序的编写，培养逻辑思维和问题解决能力。
3. 学生能够运用所学知识，对电子万年历进行创新设计和优化。
情感态度价值观目标：1. 学生在课程学习中，培养对电子科学的兴趣，激发探索精神和创新意识。
2. 学生通过合作学习，培养团队协作精神，增强沟通与交流能力。
3. 学生了解我国在电子万年历领域的发展，增强国家认同感和自豪感。
本课程针对初中年级学生，结合电子科学的学科特点，以实用性为导向，注重培养学生的动手实践能力和逻辑思维能力。
课程目标明确，可衡量，旨在帮助学生掌握电子万年历相关知识，提高学生的综合素养。
二、教学内容1. 电子万年历基础知识：年月日、星期等时间单位的换算关系，闰年的判定方法。
2. 电子万年历电路结构：介绍集成电路、晶体振荡器、显示器件等组件的工作原理及电路连接方式。
3. 编程逻辑：学习C语言基础，掌握简单的顺序结构、分支结构和循环结构，运用编程软件进行程序编写。
4. 电子万年历的制作与调试：动手实践，学会焊接电路板，编写程序，调试电子万年历。
5. 创新设计与优化：在掌握基本原理和制作方法的基础上，对电子万年历进行改进和创新设计。
教学内容安排和进度：第一课时：电子万年历基础知识学习，介绍时间单位换算关系，讲解闰年判定方法。
第二课时：学习电子万年历电路结构，分析各组件工作原理及电路连接方式。
第三课时：C语言基础学习，理解顺序结构、分支结构和循环结构。
第四课时：动手实践，制作电子万年历，学习焊接电路板，编写程序。
第五课时：调试电子万年历，进行创新设计与优化，展示与交流。

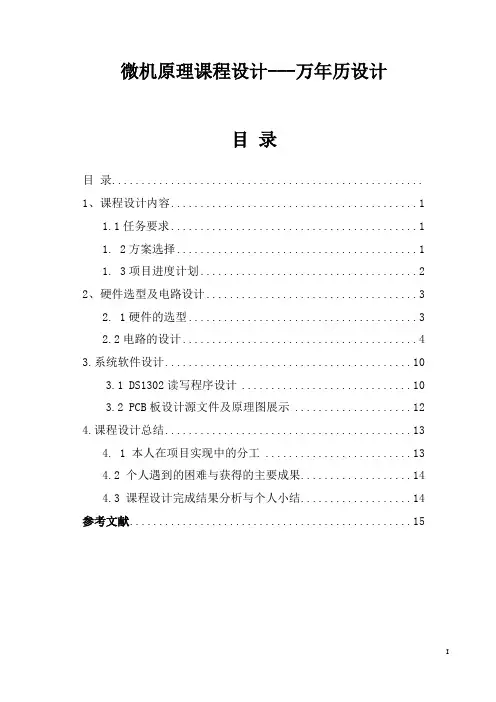

微机原理课程设计---万年历设计
微机原理课程设计---万年历设计目录目录.....................................................1、课程设计内容 (1)1.1任务要求 (1)1. 2方案选择 (1)1. 3项目进度计划 (2)2、硬件选型及电路设计 (3)2. 1硬件的选型 (3)2.2电路的设计 (4)3.系统软件设计 (10)3.1 DS1302读写程序设计 (10)3.2 PCB板设计源文件及原理图展示 (12)4.课程设计总结 (13)4. 1 本人在项目实现中的分工 (13)4.2 个人遇到的困难与获得的主要成果 (14)4.3 课程设计完成结果分析与个人小结 (14)参考文献 (15)1 课程设计内容1．1任务要求目的系统以AT89S52单片机为控制器，以串行时钟日历芯片DS1302记录日历和时间，它可以对年、月、日、时、分、秒进行计时，从而以达到对时间计时，完成万年历的基本功能。
背景二十一世纪是数字化技术高速发展的时代，而单片机在数字化高速发展的时代扮演着极为重要的角色。
电子万年历的开发与研究在信息化时代的今天亦是当务之急，因为它应用在学校、机关、企业、部队等单位礼堂、训练场地、教学室、公共场地等场合，可以说遍及人们生活的每一个角落。
所以说电子万年历的开发是国家之所需，社会之所需，人民之所需。
由于社会对信息交换不断提高的要求及高新技术的逐步发展，促使电子万年历发展并且投入市场得到广泛应用。
随着科技的快速发展，时间的流逝,从观太阳、摆钟到现在电子钟，人类不断研究，不断创新纪录。
它可以对年、月、日、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。
对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒和温度等信息，还具有时间校准等功能。
该电路采用STC89C52单片机作为核心，功耗小，能在5V的低压工作，电压可选用4.5~5.5V电压供电。
万年历课程设计
万年历课程设计一、课程目标知识目标：1. 学生能理解万年历的基本概念，掌握年、月、日的关系及其计算方法。
2. 学生能运用所学知识，制作并解释简单的阴阳历、阳历和阴历。
3. 学生能通过实例分析，了解不同文化背景下时间记录方式的异同。
技能目标：1. 学生能够运用万年历知识，解决生活中的实际问题，如日期推算、节日计算等。
2. 学生通过小组合作，提高沟通协调能力，共同完成万年历的制作。
3. 学生能够运用信息技术，收集、整理万年历相关资料，提高信息处理能力。
情感态度价值观目标：1. 学生培养对时间管理的重视，养成珍惜时间、合理安排时间的良好习惯。
2. 学生通过学习不同文化背景下的时间记录方式，增强对多元文化的尊重和理解。
3. 学生在合作探究过程中，培养团队协作精神，提高问题解决能力和自信心。
课程性质：本课程为实践性、综合性课程，结合数学、历史、文化等多学科知识，旨在培养学生的综合素质。
学生特点：六年级学生具备一定的数学基础和动手操作能力，对新鲜事物充满好奇，善于合作交流。
教学要求：注重理论与实践相结合，以学生为主体，激发学生兴趣，引导学生主动探究，培养学生的实践能力和创新精神。
通过课程目标的分解，使学生在学习过程中达到预期的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 万年历的基本概念- 日期的组成：年、月、日- 阴阳历、阳历、阴历的定义及特点2. 年月日的关系及计算- 平年、闰年的判断- 月份数与天数的对应关系- 日期推算方法3. 不同文化背景下时间记录方式- 我国古代的时间记录方法- 西方阳历的发展及现行公历- 世界各地阴历的运用4. 万年历的制作与应用- 制作方法：手工绘制与电子表格- 实际应用：节假日计算、纪念日查询等5. 教学内容的安排与进度- 第一课时：万年历的基本概念，日期的组成- 第二课时：年月日的关系及计算方法- 第三课时：不同文化背景下时间记录方式- 第四课时：万年历的制作与应用，实践操作教学内容依据课程目标，结合教材章节进行组织，确保科学性和系统性。
数电课程设计报告万年历
北京工商大学《数字电子技术基础》课程设计报告学院：计算机与信息工程学院专业：信实学生姓名：薛子朦学号：1004060121课程设计题目： 1.具有运算及存储功能的计算机2.数字万年历设计时间：2012/12.23 至 2012/12.26题目要求：一 .运算存储计算机自行设计指令，实现两个数字相加或相减的运算，指令得到译码后控制存储器的相关元件，使数据输入目的地并用代码存在存储器里，用 0、1 字符串来表示；最后运算的结果要有所表示；可参考冯诺依曼计算机体系结构。
二.数字万年历实现万年历数字显示功能，能显示准确的年（平年闰年）、月（大小月）、星期、日、小时、分钟、秒，并能实现上闹钟功能。
一、设计目的1、掌握不同集成芯片的逻辑功能及使用方法2、掌握加法器、存储器的工作原理3、掌握数字电子钟及万年历的组成及工作原理4、数字电子钟及万年历的设计与制作5、熟悉 multisim 电子电路设计及仿真软件的应用6、灵活运用课本知识解决实际问题7、锻炼主动思考的思维方式二、设计思路 --- 运算、存储计算机1.74LS283 超前进位并行加法器的串接可以计算八位二进制数的加法运算2．将输出的八位二进制数转换成三位十进制数，通过数码管显示3.通过 8421BCD码编码器，将十进制数转化成四位二进制数4.选择 74LS283超前进位并行加法器的组合形成 8421BCD码加法器5.编码器与 74LS283 加法器相接，通过 8421BCD 码加法器串接可以计算三位十进制数的加法运算，输出结果通过数码管显示八位二进制加数三位十进制加数与被加数输入与被加数输入八位二进制数加法运算三位十进制BCD码加法运算九位二进制数到三位十进制BCD码的转换三位数码管显示输出四位数码管显示输出设计思路 --- 数字万年历1、设计 60 进制秒计数器，用来实现秒-分及分 -时的计数功能2、设计 24 进制时计数器，用来实现时-日的计数功能3、设计 31、30、29、 28 制天计数器，用来实现不同月份的月计数功能4、设计 12 机制月计数器，用来实现月-年计数功能5、设计 7 进制周计数器，用来实现日-周计数功能6、设计闰年平年不同月份不同进制逻辑电路7、设计调整时间电路8、整合所有电路并根据演示需要增加控制开关三、系统综述（运算、存储计算机）控制电路是总体电路的枢纽，是控制电路开启和关闭的部分。
万年历的设计
背景:随着社会、科技的发展，人类得知时间的重要性， 从观测太阳、摆钟到现在电子钟，为了更好的观测时间， 人类不断进行研究、创新；万年历也就应运而生，它集 时间、日期、星期等功能于一身，具有读取方便、显示 直观、功能多样、电路简洁等诸多优点，符合电子仪器 仪表的发展趋势，具有广阔的市场前景。
1、拥有灵巧的8位CPU，2、晶片内部具有时钟振 荡器，3、内部程序存储器（ROM）为 8KB，4、内部 数据存储器（RAM）为 256字节，5、32 位可编程 I/O 口，6、8 位中断向量源，7、三个 16 位定时器 /计数器，8、三级加密程序存储器，9、全双工UART 串行通道。
主要器件
第二部分：时钟芯片DS1302 S1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟
开发板电路原理图
系统框图
此系统主要由 ：按键模块， 显示模块，主 控制模块和 DS1302模块 等四个模块构 成。
主程序
首先程序初始化 ；然后再读写日 期通过显示子程 序显示出来；再 次通过日期修改 程序将阳历日期 更改为阴历日期 ；最后返回。
பைடு நூலகம்历程序
首先设置阳历总天数 ；然后将当前月数加 1，如果当前月号数 等于总天数则计算结 束，如果不相等则将 总天数中加入该月天 数，同时月数加1； 再次在总天数中加入 号；最后计算结束， 总天数中的数据为当 前日期在阳历中的第 几天。
时间调整程序
通过时间调整 程序，可以通 过按键对年、 月、日进行调 整，实现年、 月、日的加1 和减1
运行结果
前四位LED数码 管，显示的是年 份（如：2012年 ）；第五位和第 六位数码，管显 示的是月份（如 05月）；最后两 位数码管，显示 的是号数（如19 日）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号
北京工商大学
数字电子技术基础
《万年历的设计》
姓名
学院
班级
学号
设计时间
一、设计目的
1、熟悉集成电路的引脚安排
2、掌握芯片的逻辑功能及使用方法
3、了解数字电子钟及万年历的组成及工作原理
4、熟悉数字电子钟及万年历的设计与制作
5、熟悉multisim电子电路设计及仿真软件的应用
二、设计思路
1、设计60进制秒计数器芯片
2、设计24进制时计数器芯片
3、设计31进制天计数器芯片
4、设计12机制月计数器芯片
5、设计7进制周计数器芯片
6、设计闰年平年不同月份不同进制逻辑
三、设计过程
1、Tr_min and s 60进制计数器芯片：
“秒”、“分”电路都六十进制，它由一级十进制计数器和一级六进制计数器组成，六十进制计数器的设计图如下，采用四个片74ls161N串联而成，低位芯片的抚慰信号作为下级输入信号，串接起来构成“秒”、“分”计数器芯片。
2、Tr_hour 24进制计数器芯片：
24进制计数器芯片的设计图如下，时计数电路由两片74ls161串联组成。
当时个位计数为4，十位计数为2时，两片74ls160N复零，从而构成24进制计数。
3、Tr_day天计数器芯片：
采用两片74ls160N和一片74ls151N串联而成，天计数器的进制受到月计数器反馈M、N影响和年计数器反馈R4的影响，在M、N不收到反馈信息的时候，天计数器为28进制，电路设计图如下：
4、Tr_week周计数器芯片：
周计数器由一块74ls161N构成一个七进制计数器，原理与秒、分、时计数器相似，电路设计图如下
5、Tr_month月计数器芯片：
采用两片74160N和两片74HC151D_2V串联而成，月计数器的反馈信息M、N影响
日计算器的进制，本身月进制计数器为12进制，电路设计图如下：
6、Tr_year年计数器芯片：
年计数器由七片74160N组成，其中四片构成四个十进制来确定年份，另外三块则为闰年R4确定值，并把R4反馈到日计数器芯片中。
电路设计图如下：
7、Tr_555 555计数器：
方波信号，其周期约为一秒。
四、设计难点
1、周计数器周日的表示：
周计数器的芯片虽未8进制，但是在“6”后要输出“8”。
通过二或门，三或门，三与门组成数据选择器，将“日”的特征信号输入，从而
达到在“6”后要输出“8”。
2、各个月份、平年、闰年对应的不同月份天数进制的表示：
通过二与门，三与门，将28日，29日，30日，31日的特征信号输出；特征信号引入数据选择器，由地址信号进行选择，然后接回控制日期的160芯片。
数据选择器的A、B信号由“月”的特征信号及”闰年”的特征信号，通过逻辑电路给
而闰年信号通过再加一个四进制计数器，平年输出信号为0，闰年输出信号为1，
另其与月份信号够成选择信号，实现各进制的转换。
对于大小月，首先列出真
值表（下图），加入调试电路（月、年计数器芯片）。
五、电路总设计图
六、总结与体会
通过这次课程设计，我了解到首先必须对芯片了解透彻，其次对各个门的应用要灵活。
而且应学会更好的使用Multisim软件。
在连接电路的时候要细心，保证每一个点都要连接到位，适当的保证连线的工整。
进一步对数电这门课程深入理解。
在这次课程设计中遇到了种种麻烦，从一开始月份对应天数的进制，到闰年平年二月的不同，再到最后的连接电路出现的问题。
从局部到整体，从无知到有知，一步步锻炼自己。
完成自己的价值。
