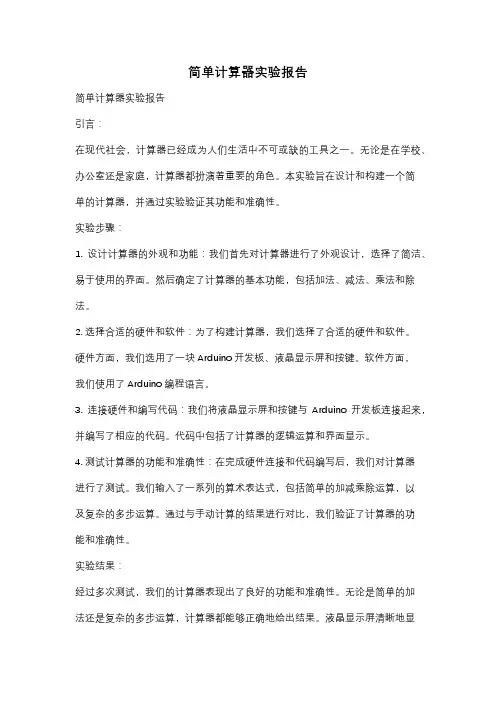

简单计算器实验报告

简单计算器实验报告

简单计算器实验报告简单计算器实验报告引言:在现代社会,计算器已经成为人们生活中不可或缺的工具之一。

无论是在学校、办公室还是家庭,计算器都扮演着重要的角色。

本实验旨在设计和构建一个简单的计算器,并通过实验验证其功能和准确性。

实验步骤:1. 设计计算器的外观和功能:我们首先对计算器进行了外观设计,选择了简洁、易于使用的界面。

然后确定了计算器的基本功能,包括加法、减法、乘法和除法。

2. 选择合适的硬件和软件:为了构建计算器,我们选择了合适的硬件和软件。

硬件方面,我们选用了一块Arduino开发板、液晶显示屏和按键。

软件方面,我们使用了Arduino编程语言。

3. 连接硬件和编写代码:我们将液晶显示屏和按键与Arduino开发板连接起来,并编写了相应的代码。

代码中包括了计算器的逻辑运算和界面显示。

4. 测试计算器的功能和准确性:在完成硬件连接和代码编写后,我们对计算器进行了测试。

我们输入了一系列的算术表达式,包括简单的加减乘除运算,以及复杂的多步运算。

通过与手动计算的结果进行对比,我们验证了计算器的功能和准确性。

实验结果:经过多次测试,我们的计算器表现出了良好的功能和准确性。

无论是简单的加法还是复杂的多步运算,计算器都能够正确地给出结果。

液晶显示屏清晰地显示了算术表达式和计算结果,而按键的响应速度也非常迅速。

讨论:虽然我们的计算器在功能和准确性方面表现出色,但仍有一些改进的空间。

首先,我们可以增加更多的功能,如开方、求余等。

其次,我们可以改进界面设计,使其更加美观和易于使用。

此外,我们还可以考虑加入更强大的处理器和更大的内存,以提高计算器的性能。

结论:通过本次实验,我们成功设计和构建了一个简单的计算器,并验证了其功能和准确性。

计算器在各种算术运算中表现出色,并且具有清晰的界面和快速的响应速度。

然而,我们也意识到计算器仍有改进的空间,包括增加更多功能和改进界面设计。

总的来说,本次实验为我们深入了解计算器的原理和构造提供了宝贵的经验。

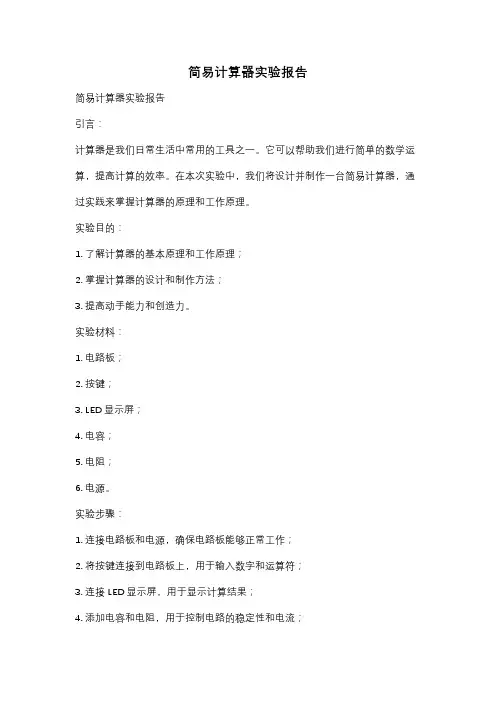

简易计算器实验报告

简易计算器实验报告

简易计算器实验报告简易计算器实验报告引言:计算器是我们日常生活中常用的工具之一。

它可以帮助我们进行简单的数学运算,提高计算的效率。

在本次实验中,我们将设计并制作一台简易计算器,通过实践来掌握计算器的原理和工作原理。

实验目的:1. 了解计算器的基本原理和工作原理;2. 掌握计算器的设计和制作方法;3. 提高动手能力和创造力。

实验材料:1. 电路板;2. 按键;3. LED显示屏;4. 电容;5. 电阻;6. 电源。

实验步骤:1. 连接电路板和电源,确保电路板能够正常工作;2. 将按键连接到电路板上,用于输入数字和运算符;3. 连接LED显示屏,用于显示计算结果;4. 添加电容和电阻,用于控制电路的稳定性和电流;5. 调试电路,确保计算器能够正确运行。

实验结果:经过一番调试,我们成功制作出了一台简易计算器。

它可以进行基本的加减乘除运算,并且在LED显示屏上显示结果。

通过按键输入数字和运算符,我们可以进行各种运算,从而得到我们想要的结果。

这台计算器虽然简单,但是它的实用性和便携性都非常高。

实验分析:在本次实验中,我们主要学习了计算器的基本原理和工作原理。

计算器是通过按键输入数字和运算符,然后经过电路的计算和控制,最终在显示屏上显示结果。

在电路中,电容和电阻的作用是为了保证电路的稳定性和电流的控制。

通过这个实验,我们更加深入地了解了计算器的内部结构和工作原理。

实验总结:通过本次实验,我们成功制作了一台简易计算器,并且对计算器的原理和工作原理有了更深入的了解。

实验过程中,我们不仅提高了动手能力和创造力,还培养了解决问题的能力。

计算器作为一种常见的工具,它的设计和制作过程并不复杂,但是它的实用性和便携性却非常高,为我们的生活带来了很大的便利。

未来展望:通过这次实验,我们对计算器的原理和工作原理有了初步的了解。

在未来,我们可以进一步深入研究计算器的更高级功能和更复杂的电路设计。

同时,我们也可以将这种简易计算器的设计思想应用到其他领域,如电子设备、机器人等,从而提高我们的创造力和创新能力。

嵌入式实验报告-简易计算器

嵌入式实验报告-简易计算器

一目的及要求1实验目的根据计算器的原理设计一个具有加减乘除功能的简易计算器。

2实验要求(1)数字和结果用数码管显示。

(2)数字、+-*/、=、C用4X4键盘实现。

(3)计算结果正确,有出错提示。

二实验原理框图基本工作原理:本设计利用数码管和4*4矩阵式键盘实现了简易计算器的功能。

接通电源,数码管显示全0。

计算时,通过键盘输入需要计算的数字,该数字显示在数码管上,当键入等号时,计算结果显示在数码管上。

进行第二次运算时,按C键清除键盘结果。

当计算出现错误时,LED灯亮报警。

当计算结果超出数码管显示出现溢出时,报警电路也会报警。

报警输出为--。

四系统软件设计1.数据输入模块原理:通过4*4矩阵模块输入数字,在数码管上显示出来。

2.运算模块原理:四种运算同步运行,通过按键加、减、乘、除选择输出对应的计算结果,当按键等号时,将所得结果反馈给运算模块输入端。

3.输出模块原理:通过按键等号来控制显示运算对象还是运算结果,当等号按下时,输出计算结果,否则显示当前输入的数据。

当输出结果溢出是LED亮四次,同时数码管显示都为--。

五实验调试首先按清零键清零。

然后进行调试。

输入数据2,再按乘法键,输入第二个数字6,按等号键,数码管显示12;再按除法键,输入第二个数据3,按等号键,数码管显示4;再按加法键,输入第三个数据7,依次按等号键,数码管显示11;按减法键,输入第四个数据99,依次按等号键,数码管显示-88。

若输入超出显示管的最大值或者超出数码管的位数,结果溢出,LED亮报警,同时数码管显示都为--。

如输入999999加上2 ,结果就溢出,LED灯亮四次报警。

六程序#include "LPC2468.h" /* LPC24xx definitions */ #include "type.h"#include "irq.h"#include "target.h"#include "timer.h"#include "fio.h"#include "keyboard.h"#include "SPI.h"extern BYTE seg_buf[50]; // LPC2468开发板使用此数组的0~5显示六个数码管;LPC2478板使用1~6BYTE seg_copy1[7];BYTE seg_copy2[7];unsigned long Num1 =0;/*第一个输入的数字*/unsigned long Num2 =0;/*第二个输入的数字*/unsigned long Num3 =0;/*第二个输入的数字*/extern BYTE KEY; // LPC2468开发板使用此数组的0~5显示六个数码管;LPC2478板使用1~6enum {Add =1,Dec,Mut,Div,nofuntion}funtion;/******************************************************************** *********** Main Function main()********************************************************************* *********/int main (void){unsigned char counter = 0; /*计算输入的数字的个数,超过6个则报警,运算结果超过6位数也报警*/unsigned char cal_allow = 1; /*允许输入数字标志*/unsigned char input_allow = 1;/*允许输入数字标志*/unsigned char funtion_type = 0;/*运算功能*/unsigned char Ne_num = 0;/*负数标志*/DWORD value=0,i=0;TargetResetInit();enable_timer(1);SPI_Init(8); // SPI总线速率为28.8/8 = 3.6 MHz Seg_Init(); // 数码管初始化LedsInit();for(i=0;i<7;i++){seg_copy1[i]=0;seg_copy2[i]=0;seg_buf[i]=0;}counter = 0;cal_allow = 1;input_allow = 1;funtion_type = nofuntion;while ( 1 ){value = KEY;/*输入数字*/if(value>0 && value<11){if(counter < 6&&input_allow==1){if(counter == 0) seg_buf[1] = value-1;else{for(i=0;i<counter;i++){seg_buf[counter+1-i] = seg_buf[counter-i]; }seg_buf[1] = value-1;}counter++;}if(counter == 6){input_allow = 0;LedOn(1);LedOn(2);LedOn(3);LedOn(4);}}/*如果是“C”键,则清除显示,清除计算标志*/if(value == 11){for(i=0;i<7;i++){seg_copy1[i]=0;seg_copy2[i]=0;seg_buf[i]=0;}counter = 0;Num1 = 0;Num2 = 0;Num3 = 0;cal_allow = 1;input_allow = 1;Ne_num = 0;/*负数标志*/funtion_type = nofuntion;}/*如果是“+”键,则显示结果*/if(value == 13 ){if(cal_allow == 1){for(i=0;i<7;i++){seg_copy1[i] = seg_buf[i];/*备份第一次输入的数字*/seg_buf[i]=0; /*显示清零以准备第二次输入数字*/}funtion_type = Add;counter = 0; /*计数器清零允许第二次计数*/cal_allow =1; /*再等号按下前不能再按第二次*/input_allow = 1; /*允许第二次输入数据*/}else{input_allow = 0; /*禁止按下2次功能键时候输入数据*/}/*如果是“-”键,则显示结果*/if(value == 14&& cal_allow == 1){if(cal_allow == 1){for(i=0;i<7;i++){seg_copy1[i] = seg_buf[i];/*备份第一次输入的数字*/seg_buf[i]=0; /*显示清零以准备第二次输入数字*/}funtion_type = Dec;counter = 0; /*计数器清零允许第二次计数*/cal_allow =1; /*再等号按下前不能再按第二次*/input_allow = 1; /*允许第二次输入数据*/}else{input_allow = 0; /*禁止按下2次功能键时候输入数据*/ }}/*如果是“X”键,则显示结果*/if(value == 15 && cal_allow == 1){if(cal_allow == 1){for(i=0;i<7;i++)seg_copy1[i] = seg_buf[i];/*备份第一次输入的数字*/seg_buf[i]=0; /*显示清零以准备第二次输入数字*/}funtion_type = Mut;counter = 0; /*计数器清零允许第二次计数*/cal_allow =1; /*再等号按下前不能再按第二次*/input_allow = 1; /*允许第二次输入数据*/}else{input_allow = 0; /*禁止按下2次功能键时候输入数据*/ }}/*如果是“/”键,则显示结果*/if(value == 16 && cal_allow == 1){if(cal_allow == 1){for(i=0;i<7;i++){seg_copy1[i] = seg_buf[i];/*备份第一次输入的数字*/seg_buf[i]=0; /*显示清零以准备第二次输入数字*/}funtion_type = Div;counter = 0; /*计数器清零允许第二次计数*/cal_allow =1; /*再等号按下前不能再按第二次*/input_allow = 1; /*允许第二次输入数据*/}else{input_allow = 0; /*禁止按下2次功能键时候输入数据*/ }}/*如果是“=”键,则清除显示,清除计算标志*/if(value == 12){for(i=0;i<7;i++){seg_copy2[i] = seg_buf[i];/*拷贝第二次输入的数字*/}/*把输入的数字串1合成运算数字*/Num1 = seg_copy1[6]*100000+seg_copy1[5]*10000+seg_copy1[4]*1000 +seg_copy1[3]*100+seg_copy1[2]*10 +seg_copy1[1];/*把输入的数字串2合成运算数字*/Num2 = seg_copy2[6]*100000+seg_copy2[5]*10000+seg_copy2[4]*1000 +seg_copy2[3]*100+seg_copy2[2]*10 +seg_copy2[1];switch(funtion_type){case Add:{Num1 = Num1+Num2;/*计算结果存在Num1中*/break;}case Dec:{if(Num1==Num2) Num1 = 0;else if(Num1>Num2){Num3 = Num1-Num2;/*计算结果存在Num1中*/ Num1 = Num3;}else if(Num2 > Num1){Num3 = Num2-Num1;Ne_num =1;Num1 = Num3;}break;}case Mut:{Num3 = Num1*Num2;/*计算结果存在Num1中*/ Num1 = Num3;break;}case Div:{if(Num1>=Num2&&Num2!=0){Num3 = Num1/Num2;/*计算结果存在Num1中*/}Num1 = Num3;break;}default:break;}/*显示结果*/if(Num1>999999||(Ne_num ==1&&Num1>99999)||Num2 ==0) {for(i=0;i<7;i++){seg_copy1[i]=0;seg_copy2[i]=0;seg_buf[i]=10;/*显示横杠表示计算溢出错误!*/}for(i=0;i<5;i++){LedOn(1);LedOn(2);LedOn(3);LedOn(4);delayMs(1,200);LedOff(1);LedOff(2);LedOff(3);LedOff(4);delayMs(1,200);}}else{seg_buf[1] = Num1%10;seg_buf[2] = (Num1%100)/10;seg_buf[3] = (Num1%1000)/100;seg_buf[4] = (Num1%10000)/1000;seg_buf[5] = (Num1%100000)/10000;seg_buf[6] = Num1/100000;if(Ne_num ==1){seg_buf[6] = 10;/*显示负号*/}}}delayMs(1,200);}}/******************************************************************** *********** End Of File********************************************************************* ********/七实验现象(1)运行成功以后的计算机界面如图一:图一(2)正确输入6+6=12的现象如图二和图三:图二图三(3)当进行除操作且除数为0时的现象如图四:图四七实验小结在设计计算机的过程中,我们遇到了很多问题,但是都通过查资料和请教同学得到了解决。

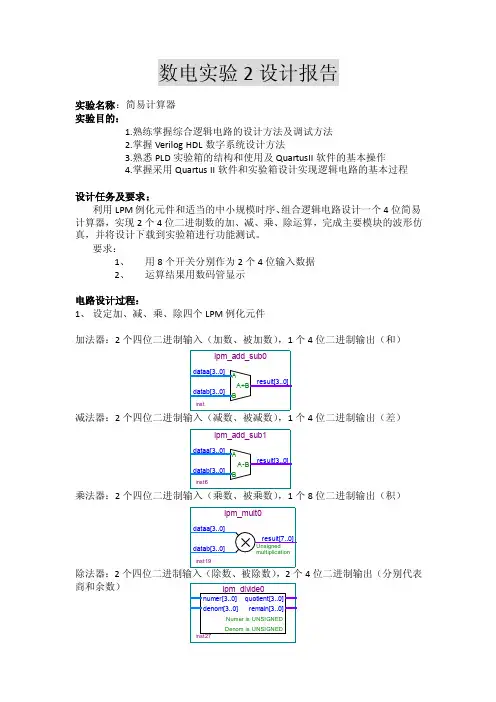

数电实验二:简易计算器(设计报告)

数电实验二:简易计算器(设计报告)

数电实验2设计报告实验名称:简易计算器 实验目的:1.熟练掌握综合逻辑电路的设计方法及调试方法2.掌握Verilog HDL 数字系统设计方法3.熟悉PLD 实验箱的结构和使用及QuartusII 软件的基本操作4.掌握采用Quartus II 软件和实验箱设计实现逻辑电路的基本过程设计任务及要求:利用LPM 例化元件和适当的中小规模时序、组合逻辑电路设计一个4位简易计算器,实现2个4位二进制数的加、减、乘、除运算,完成主要模块的波形仿真,并将设计下载到实验箱进行功能测试。

要求:1、 用8个开关分别作为2个4位输入数据2、 运算结果用数码管显示电路设计过程:1、 设定加、减、乘、除四个LPM 例化元件加法器:2个四位二进制输入(加数、被加数),1个4位二进制输出(和)减法器:2个四位二进制输入(减数、被减数),1个4位二进制输出(差)乘法器:2个四位二进制输入(乘数、被乘数),1个8位二进制输出(积)除法器:24位二进制输出(分别代表商和余数)2、加入组合逻辑电路和4选一数据选择器,控制进行运算的种类(1)组合逻辑电路输入:功能:为了利用矩阵键盘对计算器对输入数字的加减乘除进行控制,我们画了这个组合逻辑电路,将矩阵键盘的行管脚和列管脚分别为输入后,当(1,1)位置的按键按下,则输出端输出2位2进制数11(控制减法操作),当(2,2)位置的按键按下,则输出端输出2位2进制数10(控制加法操作),当(3,3)位置的按键按下,则输出端输出2位2进制数01(控制乘法操作),当所有按键都没有按下时,输出默认为00,即控制除法操作。

(2)4选一数据选择器功能X1,y1为想要计算的两个4位2进制数,当S0,S1为11的时候,将X1,y1送入减法器输入端,当S0,S1为10的时候,将X1,y1送入加法器输入端,当S0,S1为01的时候,将X1,y1送入乘法器输入端,当S0,S1为00的时候,将X1,y1送入除法器输入端。

简单计算器设计报告

简单计算器设计报告

简单计算器设计报告045一、基本功能描述通过文本编辑框实现基本整数的加减乘除运算二、设计思路如下图是整个程序进行的流程图, 基本方法是在ItemText文本编辑框输入字符, 程序对字符进行判断, 若输入不是数字则提示错误。

输入正常时, 通过下拉框ComboBox_InsertString选择相应运算符。

点击等号IDC_OK, 即可得出运算结果。

操作简便, 算法简单。

三、软件设计1、设计步骤打开Microsoft Visual C++ 6.0,在文件中点击新建, 在弹出框内选择MFC AppWizard[exe]工程, 输入工程名zhoutong及其所在位置, 点击确定将弹出MFC AppWizard-step 1对话框, 选择基本对话框, 点击完成MFC AppWizard就建立了一个基于对话窗口的程序框架四、主要程序分析1.字符判定函数BOOL IsInt(TCHAR*str) {int i=atoi(str);TCHAR strtemp[256]; wsprintf(strtemp,"%i",i); if(strcmp(str,strtemp)!=0) {return FALSE;}Else{return TRUE;}}3、该函数通过atoi把文本编辑框读取的字符转换为数字, 再通过wsprintf把转换数字转换为字符, 通过strcmp比较原字符和转换得来的字符。

如相同返回true,不通则返回false.4、运算符选择程序BOOL Main_OnInitDialog(HWND hwnd, HWND hwndFocus, LPARAM lParam){HWND hwndComboOP=GetDlgItem(hwnd,IDC_COMBOOP);ComboBox_InsertString(hwndComboOP,-1,TEXT("+"));ComboBox_InsertString(hwndComboOP,-1,TEXT("-"));ComboBox_InsertString(hwndComboOP,-1,TEXT("*"));ComboBox_InsertString(hwndComboOP,-1,TEXT("/"));return TRUE;}通过ComboBox_InsertString插入要输入的运算符5、主程序字符获取TCHAR str1[256];TCHAR str2[256];GetDlgItemText(hwnd,IDC_EDIT1,str1,sizeof(str1));GetDlgItemText(hwnd,IDC_EDIT2,str2,sizeof(str2));调用子程序判断输入是否为数字if(IsInt(str1)==FALSE){MessageBox(hwnd,TEXT("第一个数不是合法整数"),TEXT("错误"),MB_OK|MB_ICONERROR); return;}if(IsInt(str2)==FALSE){MessageBox(hwnd,TEXT("第二个数不是合法整数"),TEXT("错误"),MB_OK|MB_ICONERROR); return;}将输入字符转换为数字int i1=atoi(str1);int i2=atoi(str2);int i3=0;获取运算符HWND hwndComboOp=GetDlgItem(hwnd,IDC_COMBOOP);int curIndex=ComboBox_GetCurSel(hwndComboOp);运算switch(curIndex){case 0:{i3=i1+i2;}break;case 1:{i3=i1-i2;}break;case 2:{i3=i1*i2;}break;case 3:{i3=i1/i2;}break;}运算结果转换为字符TCHAR str3[256];itoa(i3,str3,10);输出运算结果SetDlgItemText(hwnd,IDC_EDIT3,str3);}break;退出程序case IDC_EXIT:{exit(0);}break;五、结果分析六、该计算器只能实现简单的整数运算, 不能对小数分数进行运算。

简单计算器—实训报告

简单计算器—实训报告

Linux应用与编程实习报告学院名称专业班级学生姓名学号指导教师山东科技大学一、实习题目: B2-简单计算器二、实习时间:19周~ 20周实习地点: J13- 128三、实习任务:实现一个简单计算器,计算器包括加、减、乘、除四种运算。

用户通过鼠标进行数据输入,输入的数据以及计算结果显示在文本框中四、小组分工说明:独立完成五、实习成绩六、指导教师对实习的评语:指导教师(签章):2015年月日目录1. 概述 -------------------------------------------------------- 42. 相关技术 -------------------------------------------------- 42.1 QT中信号和槽 -------------------------------------- 42.2 字符串输出数据组 -------- 错误!未定义书签。

3. 需求分析 -------------------------------------------------- 54. 总体设计与详细设计 ----------------------------------- 54.1 系统模块划分 --------------------------------------- 54.2 主要功能模块 --------------------------------------- 55. 编码实现 -------------------------------------------------- 6 6.测试情况说明------------------------------------------- 157. 实训中遇到的主要问题及解决方法 ---------------- 168. 实训收获与体会 ---------------------------------------- 161. 概述1.1 实训项目简介本次实训项目是应用Linux系统中的QT编译器编写一个界面简洁,操作简单的简易计算器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

简易计算器设计实验报告
一.设计任务及要求
1.1实验任务:
根据计算器的原理设计一个具有加减乘除功能的简易计算器。

如:5+3*4/8=4。

1.2 实验基本要求:
(1)实现最大输入两位十进制数字的四则运算(加减乘除)。

(2)能够实现多次连算(无优先级,从左到右计算结果)。

如:12+34*56-78/90+9=36
(3)最大长度以数码管最大个数为限,溢出报警。

二.实验设计方案
(1)用QuartusII的原理图输入来完成系统的顶层设计。

(2)用VHDL编写以及直接拖模块来各功能模块。

(3)通过2个脉冲分别实现个位数和十位数的输入。

(4)通过选择每次的输出数值,将输出值反馈到运算输入端
(4)通过除法运算实现十六进制到十进制的转换输出。

其具体实现流程图如下:
三系统硬件设计
FPGA:
EP2C5T144C8目标板及相应外围硬件电路。

(从略)
四系统软件设计
1.数据输入模块
原理:用VHDL创建模块,通过两个脉冲分别对两个数码管进行输入控制,再通过相应运算模块将两个独立数据转化成两位十进制数字。

2.运算模块
原理:用VHDL创建模块,四种运算同步运行,通过按键加、减、乘、除选择输出对应的计算结果,当按键等号来时,将所得结果反馈给运算模块输入端。

具体实现代码见附录二。

3.输出模块
原理:用VHDL创建模块,通过按键等号来控制显示运算对象还是运算结果,当等号按下时,输出计算结果,否则显示当前输入的数据,并且通过除法模块将十六进制转化为十进制。

当输出结果溢出是LED0亮,同时数码管显示都为零。

部分实现见附录二。

五实验调试
输入数据12,再按加法键,输入第二个数字25,按等号键,数码管显示37;按灭加法、等号键,输入第二个数据2,依次按等号键,减法键,数码管显示35;同上,按灭减法键、等号键,输入第三个数据7,依次按等号键,除法键,数码管显示5;按灭除法键、等号键,输入第四个数据99,依次按等号键,乘法键,数码管显示495,按灭乘法键、等号键,当前显示为99,依次按等号键、乘法键,数码管显示49005,同上进行若干次之后,结果溢出,LED0亮,同时数码管显示都为零。

当输出为负数时,LED0灯变亮,同时数码管显示都为零。

六实验结论
本实验基本实现了计算器的加减乘法运算功能,但是存在一个突出的缺陷,就是当输出结果时,必须先按等号键导通数据反馈,再按运算键选择输出结果。

这与实际应用的计算器存在很大的差距。

但是,本设计可以通过等号键实现运算对象和运算结果之间的切换。

附录一
附录二
1.数据输入模块
计数器(count):LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
ENTITY count IS
PORT(cp1:in std_logic;
q1:out unsigned(3 downto 0)
);
end count;
architecture rtl of count is
signal iq1:unsigned(3 downto 0);
begin
process(cp1,iq1)
begin
if(cp1'event and cp1='1') then
iq1<=iq1+1;
if(iq1=9)then iq1<="0000";
end if;
end if;
q1<=iq1;
end process;
end rtl;。
